svg电抗器的作用及原理图

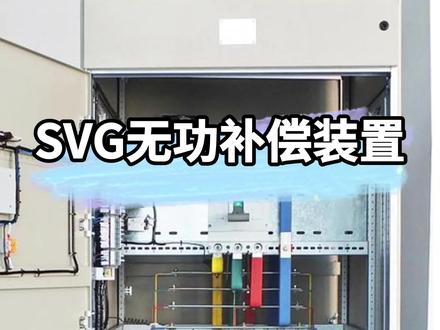

svgsvcsvg 是英文 staticvar generator 的缩写，是禁止蜈蚣发生器，也被称为禁止同步补长器 statcom。 svc 是英文 staticvar compensator 的缩写，是蜈蚣补偿器。 svg 分为电压型和电流型两种，其既可提供滞后的无功功率，又可提供超前的无功功率。 简单的说， svg 的基本原理就是将自换箱桥式电路通过电抗气或者直接并连在电网上，适当调节桥式电路交流侧输出电压的向位和扶植，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的蜈蚣电流， 实现功率无功补偿的目的。 svc 用于无功补偿典型的电力电子装置，它是利用经炸管作为固态 开关来控制接入系统的电抗气和电容器的容量，从而改变书电系统的倒纳。按控制对象和控制方式不同，分为经闸管控制电抗器 tc 二和经闸管头切电容器 f c 配合使用的静止无功 补偿装置 fc 加 tc 二和 tc 二与机械头切电容器 msc 配合使用的装置。 svg 是典型的电力电子设备，由三个基本功能模块构成，检测模块、控制运算模块及补偿输出模块。其工作原理为由外部 ct 检测系统的电流信息， 然后精油控制芯片分析出当前的电流信息，如 pfsq 等，然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出补偿电流。 svg 禁止蜈蚣发生器采用可关断电力电子器件，也就是 ig bt 组成，自唤香桥式电路经过电抗气并连在电网上，适当的调节桥式电路交流侧输出电压的扶植和向位，或者直接控制其交流侧电流迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有圆形补偿装置， 不仅可以跟踪冲击型负载的冲击电流，而且可以对斜波电流也进行跟踪补偿。以下是 svg 与 svc 具体比较。

电感器和电抗器都有电感的特点，但有几点不同，一、定义不同。电感器适用于电路中的原件，它的作用是修改电路的电感。而电抗器是指整个电路中有电容器和电感器等元器件组成的整个电路的电感，称为电抗。二、不同的应用 电感器通常是用来储存电能或者阻碍变化的电流。在电路中使用电感器可以帮助抑制高频噪声、滤波和稳定电压。电抗器的作用在于阻止电流的流动，通常用于阻抗、匹配、隔离和过滤等。三、结构上，不同电感器只包含一个电感元件， 比如一个线圈。而电抗器通常是由不同的电子元器件组成的电路，比如电感器和电容器等。综上所述，电感器和电抗器都是用于改变电路中的电感，但他们的定义、应用和结构不同。
