跑马灯控制器接线方法

宝马灯带安装教程第一，通电检查驱动电源，绿灯表示正常工作。第二阶，灯带 安装跑马灯带跟流水灯带衔接的时候需要顺方向去接线，反方向接线可能造成灯带无法正常工作。第三，控制器安装线性灯，跟控制器对差，红线是正极，黑线是负极。通电 电源绿灯工作正常开灯通电，流水灯带就亮起来啦，关灯回流。第四，延长安装， 头部跟尾部连接，灯带有压降，必须补一次点，这里有两根补电线，红色正极白色，负极 红色接到正极，白色接负极，接好之后通电， 通电之后电流过不去，这时候需要设置控制器。这里有三个键长，按住中键直到灯带闪烁，按加键 调节延长灯带亮灯的长度，调节好之后关灯回流 开灯，让我们看看效果。 第五，灯光模式按中间可以切换两种灯光模式，循环流水模式开灯，常亮模式关灯回 流。第六，灯带供电，灯带供电适合灯带较长时使用。灯带跟控制器对差， 然后通过灯带正负极来供电，这样的方式能更好保护控制器，让控制器寿命更长。

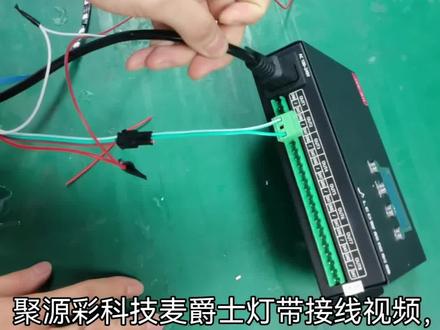

t 八幻彩控制器的接线方法与说明？要接这个大的控制器，首先这里配了一个电源线，电源线是插这个口的， 然后这边的是灯带，灯带这里已经焊了一个头了，灯带的这一端你是要供一个二十四伏电源的，红色是正极， 然后白色是负极，然后这一头的话，我这边给你绿色的是接这一个叫 d a t， 然后白色和蓝色这个是接 g n d， 就是 这两个端口是一对的。如果你再有一组灯带，那也是这样，接 这里的线都不要接了，这三根这一头的这三根都不要接，不接的情况下请你把它剪掉，因为你通电之后，他们需要相互碰在一起，短路的。

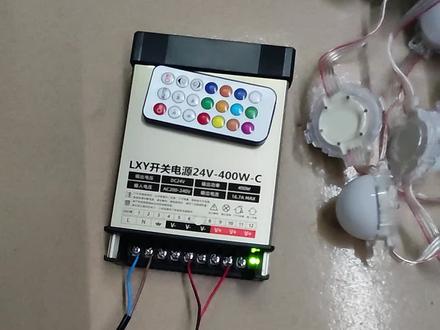

今天发两分钟的时间给大家详细讲解流水灯怎么接线，怎么设置，应该是全网讲的最详细的视频，大家可以下载保存视频，最后有文字说明，可以截屏保存。先看一下变压器连接好的整个效果啊，变压器的输入端连接二百二十伏，输出端直接接灯带，就像这样整个接好。 这里特别要注意，变压器的输入端接二百二十伏是接 l 跟 m， 这个地线不用接啊，很多人在这里会接错。我们再来看变压器的输出端有四个端口， 四个档口有两个是加号，微加加号代表正极啊，两个减号代表负极，我们只要接一正一负就一个加号，一个减号就可以了。 灯带上面两根接线的红色代表正极，这个是代表负极。另外这个是连接控制器的流水灯，控制器那个头黑色头，那你先不用管它，如果灯带太长需要剪开或者是太短需要焊接，都是只能在这个铜点的位置去剪或者焊接啊，特别注意别的地方不能剪的。然后要注意看灯带的正面有个箭头号啊，大家看这个箭头号，我们在焊接的时候，箭头 两段灯带的箭头一定要朝一个方向，要不然他就接错了，这个是流水灯控制器整个线路接好之后，我们把这个灯带的黑色头跟控制器的黑色头连起来就可以了，这样就连好了，我们一通电他就开始开始可以流水了。 这个配套的这个开关是不用接线的，是免布线的，然后上面有很多模式可以选择，可以设置，但是要在通电之后第一时间进行配对，才能使用配对方法。视频最后有 有一种情况，就是当我们要接两条流水灯同时跑的时候，共用一个变压器的时候，怎么接线呢？那两条灯带的供电线把它正极搭在一起，负极搭在一起啊，然后把两个头灯带的两个头都剪掉，这里都不要了，把两个头都剪掉，把六根线并成三根线，同颜色的接在一起，把这个控制器的这个头也剪掉，剪掉之后把他们接在一起啊，三根三根线 对应的颜色的都结在一起，这样就可以了，整个线路就完成了，这样的话两条灯带就会同时跑。控制器和无线开关的使用方法请参考这个，请截图保存。

先取出控制器插头的导电接线针，导电针每根一定要平行，对准好灯带的每根线先插入，插好后一定要检查好，不要插偏 插片，可能会造成短路而烧坏控制器哦。如插上不亮，则公共线插反了，反过来重新插入就可以再次测试好没有问题后，如户外使用，接头头尾做好防水处理，安装到你要使用的地方就好了。感谢您的耐心观看，谢谢！

我们控制器三线的，他分正极、负极，信号线中间的绿色线是为信号线， 接到控制器的话是需要接两条正极，不用接 dat， 接到绿色线就为我们的信号线，接的的话是接这个负极，然后就接两条到我们的控制器，这里 有正常的我们模拟的灯带的话是需要给电的，红色为正极，先我们的电源正极，输出正极， 白色为负极，接我的电源这个输出的负极，然后正常通电 来。

彩色灯三十米以内接线方法，收到货，检查下我们接的线有没有脱落，打开后我们接好的第一串这个黑色插头插到家里的插座上就行了，然后灯就亮起来了，看下效果，下面给大家讲下多串灯连接方法。第一串灯尾部和第二串灯头部， 绿色插头对准孔位插起来，螺丝帽拧好，红色线接红色线，白色线接白色线，然后用电胶带包起来， 后面的灯也是把插头对插起来，两根线对照颜色接起来。六串灯串联号之后，我们找到第三串和第四串的接口，两根红色线并在一起，两根白色线并在一起， 用普通的电线延长接回电源，登上红色线接电源正极微加，白色接电源负极绷减，这个位置 接的时候一定要分清楚正负极，不要接错，接好以后检查下每串灯的连接口有没有接错，绿色插头是否对插正确。我们来到最后一串灯接尾处， 把尾部的红色线接回，电源正极微加，白色接电源负极微减。最后我们看一下接好之后的效果吧。

r g b 七彩灯带的接线方式操作简单，一看就会。首先我们要准备一盘灯带，一个二十四伏的变压器，一个控制器加一个遥控器。后续接线建议在断电的情况下操作， 首先变压器的 l n 接零火线，然后正极负极接我们的控制器加减，然后灯带的顺序就按照黑线接加 rgb， 按照颜色接上去就行了。长时间点亮灯带必须要闪开。我们现在接电开灯看一下效果， 这样子就接好了，这个还可以调速度。 有了这么详细的接线方式，以后再也不用担心不会接线了。想要了解更多灯带接线方式，欢迎留言。

爱意七彩跑马灯控制器接线方法注意事项，箭头方向朝右，左边母头剪开，绿透线拧一起接入 d a t 口。首先我们接这个七彩灯， 七彩宝马灯首先要确保它的方向，这个箭头朝右，手边的方向有个小箭头，看到没有？如果不知道的话，你可以看到这个线是在顶上的，然后我们找到这个输入端，输入端找到之后把这个头首先剪掉，把它这个 把这个木头剪掉，剪掉完之后我们可以看到这里面有三根线，一个是数据线跟一个地线，地线地线是最边缘的这一根，这两根呢紧挨着的 透明跟绿色，这两根线我们在一起把它拨开好，这边绿色也拨开，然后把这两根线拧在一起， 现在我们就看到这两根线，你来写这个是地线，这两个呢是供电的，真的供电线他是四伏的，然后我们去打开，这是防雨的，可能你可以看到 这里面有两个端口，一个输出一根啊，反正就是两路的话，你可以接两路，就是用一路就够了。 数据线这里面有个 dat 对抗，这个是数据接入的，然后我们这边或这边呢可以随便一个，那个知道吧？切记不能充电中接线， 以免接错弄烧控制器。然后把 dat 的数据线两根并在一起加进去，上去 上剪掉，可以拔一下，不能动，好了就上剪了。这个地线接到这里面来，也是把它拨开线之后放到这边沿线夹紧，这样就接，接完了，接好了我们先测试一下， 现在测试一下能不能通这个透气器呢？我们是自带的一个插头的二八二的，然后直接充电， 现在是车灯亮了，电源灯都正常。好，我们现在再把这个灯的跑马铃通电前输入电压，如果是你购买的灯是十二伏的话，就用十二伏的，现在这个是二十四伏，现在是二十四伏， 然后一定看清楚正负极，这个是红色的，红色是正极，红色线为正极或红线为负极， 爱一七彩。控制器自带九十多种跑马程序，在这里面有个模式，模式的键呢，我们可以切换不同的厌食。控制器里面自带有九十多种那个跑马程序，现在呢不用卡， 主席卡里面的程序可以不同，根据你的序号可以进入不同的测试， 如果这个这个机器里面自带的程序都满足不了你的话，我们可以自定义的给编程。编程的话我们这个卡呢有一个 sd 卡，我们可以是有各种各样的程序在里面编程，标 完之后我们先把它断电，因为我们现在测试这没问题了，自带测试没问题，我们先把它断电，断完电之后，然后这个卡呢，这个切口是朝里面的，然后图案呢朝上面，然后推进去，推到底听到咔的一声，已经插完了，好开， 现在我这个芯片里面写的那个是白光跑马，白光现在只写了一种，他上面也没用，全是图这一种白光跑马爱意霓虹灯。

我们来看一下如果你的跑马灯只有十米或者是二十米是怎么接的？我现在演示是十五米。首先这里接入二百二，不用说啊，这个是三个负值，三个正值。然后我们来到这边第一串灯，第一串灯这里控制器跟那个 插头公母对接，直接对接起来，然后我是直接把控制器的正负极跟那个灯上面的那个红色正极，然后透明负极接在一起，控制器是棕色对红色，蓝色对透明， 控制式的是，那这里也有显示是棕色是正极，棕色是正极，蓝色是负极，然后灯的话是 红色是正极，透明对负极，红色对红色，红色对正红色的正极对控制器的正极，然后透明对控制器的蓝色的负极就可以了。然后呢 这边两串灯也是公母对接，直接对接起来，对接起来，然后也是红色对红色，透明对后透明第二串灯，然后到第三串灯，也就是 第三串灯，也就是也是一样的。然后我们在这一条主线，这个直接用这个主线并到一起，首先这两根红色，你将这个红色跟这个红色扭到一起，黑色跟这个透明扭到一起，然后这两条再跟他对接就可以了。然后我们开电试一下 啊，我们试一下红色，那整 体这样子的话，就不用主线那个亮度是没有没有问题的，那除非亮白光的时候，亮白光的时候只有看到这一串是稍微暗一点点，压酱没有压多少的 来亮彩色的时候是没有问题的，很简单，就是先把三串灯直接串到一起，然后正负极串到一起， 然后在在两串灯的中间接一个正负极过来给电源供电就可以了，就不用像以前那种啊，直接直接围一条线过去，然后把每一个的正负极定到这个主线上，这样子就比较麻烦。 这样子是比较简单，比如说你只有两串的话，十米的话，那你就也可以像我这样子，直接把那个这个主线拉到这里来， 然后让他供电就可以，这里接一下电源的正负值就可以了。没有电线的话，电源是直接放在这里，有电线的话就延长电线，然后把这个电电源挂起来出去安装，这样子就搞定了。
