tg-net链路聚合教程

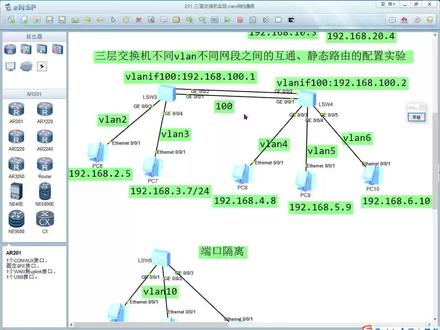

还有一个方法，交换机与交换机之间对接。第二个方法就是我们说了，刚才说了，如果我去中间的链路去做链路聚合， 两条链路可以同时转发业务流量，是不是增加了网络贷款？而且其中一条链路断开，他也不会影响其他的啊？另外一条链路正常通信，如果两条链路恢复正常，两条链路都能转发， 是吧？这个呢，也就是说我们链路聚合的一个啊，链路的一个勇于备份啊这样的。另外呢，交换机与交换机之间，如果两条链路都能够通啊，聚合成一条链路，那么其实他也消除了两个交换机之间的环路问题啊，二层环路就不存在了 啊，那我们下面呢去看一下，那我如果去做链路肌肤，我怎么去做？ 那我们左边呢，去创建 either 创客，这个呢，它叫的啊 either 创口，它是一个二层的端口，所以呢，端口呢需需要去配置创客类型，这个创客呢我们需要去放行，原来一百 啊，交换机呢，中间呢，我们去设置他的工作模式，工作模式呢是 静态 l c p 的模式啊，静态 l c p 模式，因为这种模式呢，它可以检测对单量。那么你说这两个交换机做成堆叠行不行啊？堆叠可以啊，当然堆叠是可以的， 然后我们把我们的成员端口呢，聚合到加入到我的这个亮度聚合里面，那么我的成员端口是哪 下？零杠零杠一，还有呢？零杠零杠二这两个端口呢？加入到量位聚合， 对吧？但是大家会发现有什么问题啊？错误是不是啊？他说端口呢，他有其他的配置，就说我的成员端口记零杠零杠一和零杠零杠二呢？他有存在其他的配置，请先清除啊，请先清除配置， 那我们怎么去做呢？啊？我们退出这个链路集合啊，我们进入到我们的接口零杠零杠一， 我们去查询一下，这个端口上已经配置有这两个端，这两个命令是不是我们把它还原一下？呃，我们看如何去还原。 on door part 创客 好了，未来一百，这是前面加昂度恢复掉是吧？然后呢，第二个命令是昂度炮可宁可 happy 就行，这样的话我们这个记零杠零杠一端口呢，就恢复到我们默认状态啊，就不存在任何配置了， 对吧？然后这个端口呢，我们把它可以通过手工方式呢加入到我的链路聚合组里去。那么怎么去加入呢？就是直接 s i 的创意机，那么就是该端口加入到我们的链路聚合了，这是第一个端口， 那我们再去看另外一个端口零杠零杠二啊，当然在这里面的话，我们也是 on do port 创可 la vlan 一百 underpart link tapi。 好，然后该端口呢，我们加字加入到爱的创可一。那左边呢，我们就配置完成 啊，左边就配置完成。那我们去看一下右边啊，右边啊，右边呢，配置方式呢？也是一样啊，也是一样。在这里面我们刚建了创建了一个端口组啊，我们先退出啊，我们可以把这个一号端口和二号端口呢， 这命令先清掉啊，我怎么去清啊？啊？我去创建端口组啊，端口组的成员呢？是记忆零杠零杠一，还有记忆零杠零杠二这两个端口呢，我们直接用 ontopot 呃，创可 alove relin 一百， 它清掉，看两个端口是不是同时被清掉了，然后 on do 呃 part 呃， tapping link tapping 啊，好， 那么这个端口组我就拍就撤两个端口的所有的配置呢，我就清掉了，然后我再在这个交警机上呢去创建链位聚合， 是 is 创可一端口的连接类型，创可中间的创可方形的尾栏一百 配置的工作模式进到 lcp 模式啊，然后呢，把我们的两个成人单口加进去啊，零杠零杠一，还有零杠 零杠二。好，这样的话，我们中间的链路聚合呢，就配置完成啊，配置完成，一般配置完成以后呢？嗯，大家需要去查询一下啊，大家需要去查询查询什么啊？就是我们 id 创可机它的工作状态 啊，大家看一下这个工作状态在这里面呢，重要的就是这个操作状态是 up 起来，说明我中间的这个链路聚合是 up 起来 啊，最少的活动链路数是一，那么也就说两条链路啊，如果你断掉其中的一条链路，另外一条链路他也能够正常通行啊，也能正常通行。 最大的活动任务数呢是八，最大活动任务数是八，那么意味着啊，将机子如果你端口数两端数量 够多的话，你可以配八条链路，对不对啊？八条链路的话，他的转发效率可能就高。当前情况下呢，是两条链路啊，都是活动链路， 看这我本端，比如说本端的一号端口和二号端口都是活动端口，那么就意味着这两条链路呢，都是活动链路，那么它可以实现我们流量的 负载分担啊，实现我们内部流量的负载分担啊，对吧？然后呢？这边是对端 啊，对端对端呢？检测到两个接口啊，比如说系统优先机啊，系统 id 都被检测到，那说明我两端中间的链路聚合配置正确啊，工作正常，好吧？

大家好，我是监测网络技术，那么我们企业的内部流量呢，我们要访问互联网，那么因为我们企业内部访问互联网的需求和流量是比较大的，所以呢我们在这个核心层交换机和路由器之间呢，我们做个电路聚合，这样的话可以通过更多的流量，下面呢我们来看如何去做。 首先我们打开核心交换机，进入系统师图，修改设备名称，关闭信息中心创建尾了， 那么我们创建为了 f 幺零幺的接口，配置 ip 地址是幺九二点幺六八点幺零幺点幺三是为的自望远马，那么这个地址呢，我们要 绑定在我们的记忆零杠零杠一和零杠零杠四口，这是个炼炉机壳口，然后呢上联路由器的一个互联，好，下面我们看。首先我们要创建炼炉机合组 s 创可一， is 创可三，那么这个端口呢，它是属于一个二层端口，原来我们要配置端口的类型是 xs 端口类型，这只默认的围栏呢是幺零幺。 然后呢我们要可以配置电路聚合的模式，在这里面我们要使用手工丝带跟单的模式， 添加记忆零杠零杠一和零杠零杠四口到我们的聚合阻力，好，我们交换机的配置就算完成 成了，下面呢我们再看出口路由器一二一进入系统，试图修改设备名称， 创建亮路聚合口三，这是一个二层端口，我们首先呢要关闭二字，其中三品 配置 ip 地址幺九二点幺六八点幺零幺点二三十位的自玩野马 配置手工复载分单，这个手工复载分单呢，它本身是默认模式，这条命令可以不用配置 添加聚合成员端口到聚合口，二杠零杠零和二 二杠零杠幺这两个端口。好，我们加入到聚合组离去。然后呢，我们来查看一下列位聚合是否正常， 在这里面我们可以看到啊，链路聚合不是工作，是正常的。然后呢，我们来测试一下与交换机的联通性，经幺九二点幺六八的幺零幺点幺，这个地址呢，是交换机的啊，这个接口的地址 发现我们是通着的，说明我们这个电路聚合配置成功。好，你学会了吗？学习更多网络知识请关注老师！

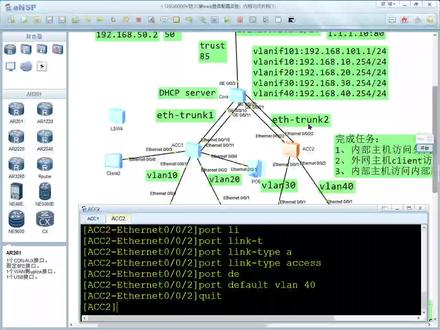

呃， a、 g、 g 二与核心交换机之间呢，我放了两条亮路。我放两条亮路呢，主要目的呢？有哪些？ 主要目的呢？是增加网贷贷款啊，因为 a、 t、 g、 r 和核心交换机之间呢，它的个这 啊，工作比较繁忙啊，因为我们所有的 pc 都要去访互联网，或者是我们 pc 要访其他微烂的主机，都会经过核心交换机。那么 ag 加二和核心交换机之间的链路呢？非常繁忙，那么一条链路可能不够用啊。如果不够用的状态， 我们啊交换机如果有足够多的端口的话，我们可以去做链路局和链路局和他有三个功能，一个呢是增加网络带宽，第二个呢是消除网络上的环路啊，比如说两条 亮路他本身成环了是不是？那么我把两条物理亮路变成一条逻辑亮路，就是我的这个亮路聚合的亮路，正好他消除了环路啊，消除环路。还有呢，就是啊，实现亮路的勇于其中一条亮路断开，另外一条亮路呢，他也能够正常通行。 所以呢，我们链路聚合用在我们这个啊干道啊，链路上呢，用的是比较多的。那我们下面呢去配置一下啊。去配置就说基于啊手工负载分单方式的链路聚合，看一下如何去配置 啊。首先呢，去创建 either 创客，这个呢，它是一个逻辑链路啊，默认工作在二层端口呢，我们通常会设置成创客啊，原因是交换机 交换机之间通信。这个创可我们要放行哪些 vlan 呢啊。那么我们说 a 核心交换机 ag 接二和核心交换机之间是通过 vlaf 两百的接口进行对接的，真的我们放行的 vlan 只有一个 vlan 两百 啊，要注意啊，不是要放心下面的两三是四十啊，我们不用放心。然后工作的模式呢？是手工覆盖分单的模式，但是这种模式呢，是交换机缺省模式，你这条命令可以不用去输啊。 那么其这种模式呢？他只是什么？就说只要我本端的两个成员端口是 up 起来的，我就意味着我整条啊跟对端的这个亮度集合呢，他就是 up 起来。所以呢，他不会去检测对端的亮 情况。那我们把这边的 ge 零杠零杠一，还有 ge 零杠零杠四啊这两个端口呢，加入链子聚合， ok， 我们 agg 二这边的配置呢？我们就完成了。好吧。

哎，然后呢，关于我们的一个这个捏个聚合一共有两种模式啊？这个看一下啊，一共有两种模式，第一种模式叫手动手动模式，第二种叫做 sacp 模式啊， 有什么区别啊？就手工模式啊啊，我们就不看他这些图了，我直接给大家去讲啊，手工模式和我们的静态负担有什么区别呢？比如说这样做一下 两台交换机，哎，算了，我用实验来给大家验证啊，但讲理论再去做实验太麻烦了， 谁用实验来给大家去验证啊？能追踪上行口啊，你通过直接踹不能能追踪啊，或者说通过 bfd 也能追踪啊，我刚才我本来想给大家去验证一下那个啊，但是没时间了啊，你追 中上级接口剪他的原音机或者加他原音机就可以了啊，是可以的啊，如果有问题大家以后在群里再去讨论。好吧好吧，以后在群里再去讨论啊，大家这个多学习多讨论啊。 好吧，你不配创不？不配变配也可以啊，直接最终也可以啊。然后呢，我给大家做一下我们的音效给大家看一下啊，然后通过这个直接做了以后给大家去验证一下我们的一个这个理论上的一些东西啊， 哎，谁看胶片上那个写的有点乱啊，有点多， 哎，完了，整不完了 啊。这样啊，就是关于我们的联合聚合啊，我们叫做音乐窗口啊，是吧？叫音乐窗口啊，首先呢你可以创建一个音乐窗口叫聚合口，然后呢把我的所有的这些成员端口都加进来，这样他们作为我这个聚合口的一个成员啊。 然后呢，关于我们的电视剧还有两种模式啊，大家可以看一下啊。第一种模式叫做 menu 模式啊，叫手工模式。手工模式有一个什么特点呢？只要你这个电路成员电路加入到我的去和电路里了，那你就要参与评分流量的一个责任， 能理解吧，比如说这个，呃，来了一，这个九十兆的贷款，那如果你做的是 menu 模式啊， menu 手工自带模式，三条从业接口，每一条接口某每一条链路都要评分三十兆的贷款流量 啊，所以说这是手工负担模式的一个啊，特点啊，当然默认情况下就是我们的手工负担啊，默认情况下就是这个 menu 啊，默认情况下就 menu 我不配了啊，不配这个 menu 啊，就是大家可以看一下啊，这样啊， 加入我的成员单口啊，就要这个命令啊，创炮直接加我的，当然还有一种其他方法我就不说了啊，加接口的话，这个比较简单，即零杠零杠一接口加进来，对吧？零杠二零杠三至三个接口都加进来，零杠二 零杠三都加紧，好搞定啊，就这么简单啊，拍完了啊啊，这个交换机二这边也是啊， 捏，创稿对吧？然后呢，这个创个 boss 窗户炮 啊，我的记零杠零杠一，零杠零杠二，零杠零杠三都加紧了啊，好，然后我们现在说陌生情况下采用的是 menu 手工负担那模式啊，手工烤串都好了，手工负担模式，对吧，所以大家直接可以看到啊，你看一下我，看一下我一个人创造的状态啊，你可以看到三条链路做啥， 对吧？也就是说明什么了，说明我们手工自来分担模式啊，所有的成员列入都要参与数据的话，这是第一个啊，第二个我给你做一下手工福袋啊，我通过实验并把这个东西给你讲了。 我们大群就那一个微信群吗？大群我没有模拟故事啊，这个，哎，你说的我都饿了。 好，那给大家去模拟一下啊，演示一下第二种，这个附带分。那么啊，这个第二种聚合模式啊，叫做静态 lacp 啊，叫 iacp。 一样道理，首先第一步我们也是要创建相关聚合宝， 然后呢，把我们的这个接口粘进去，对吧？但是在加接口之前，我们先改一下模式啊，改成静态和 acp 模式，这个静态 ab 模式和我们的手工负担有，有这么一个很直观的区别啊， 有这么一个很直观的区别啊，就是静态来 cp， 他的这个电路参不参与数据转发，取决于你配配置的活跃电路数。什么意思啊？其实是这么一个命令啊， 啊，这个叫 maxik 难保啊，叫最大火焰电路数啊。比如说你现在有三条 a 路，但是我说有个需求，就是 是只让他两条电路参与数据转发，另外一条处于备份状态，当回忆电路出问题，备份电路联系了，那你就可以配置最大回忆电路是两条就可以了。这边也一样道理啊，模式改完静态 ocd， 对吧？配置我们的最大回忆电路是两条，然后你把你的三条电路都加紧了，你看一下啊， 放个炮的记零杠零杠一零杠零杠二零杠零杠三这边也加一下啊， 创造的零杠零杠一、零杠零杠二 零杠零杠二零杠零杠三都加进来了，然后你看一下我的一个状态，我由于我们配的这个模式是进 动态 anacp， 它是有所谓的一个活动接口的一个概念，就是我们前面提到的 siri 口就是 siri 状态和安 siri 状态， 谁来的状态才能参与数据转发？我们来看一下啊，由于我这个地方配的是最大回忆练录数，是两条，大家看到了吧？所以三条里面只能有两条参与数据转发，别管他怎么选的话，肯定只有两条， 看到没，是不是只有两条是 status 的状态，两条链路是 status 状态，另外一条是备份状态。比如说现在我的一条链路记零杠零杠一出问题了，你再看一下， 看到没？零杠一变成了非转发状态，而零杠二、零杠三变成了转发状态。你原来零杠三是不是我们的一个这个没被选择的一个状态，对吧？非转 发状态。但是现在由于这个我们的一口坏掉了，所以三口就要备份，备份接口就要起来了，所以就变成了一个转发状态了。所以啊，备份接口平时只是做备份的啊，这就是我们这个。

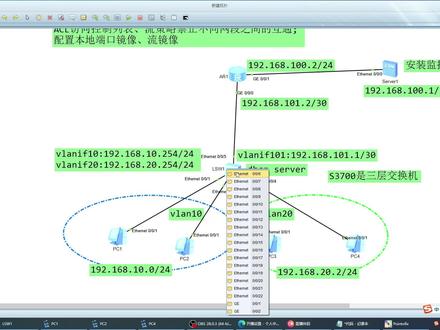

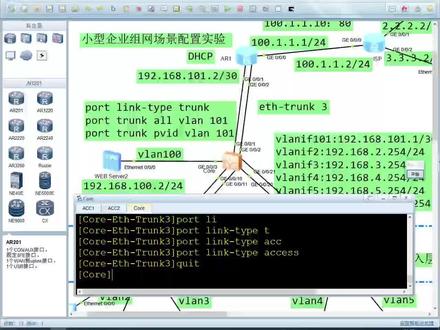

就是我交换机呢，他和路由器呢做亮度集合啊。那么也就说这一块的话，我们目的呢也是增加网络贷款，也可以实现亮度上的荣誉。另外的话就是我们需要注意在我这个 比如说我去创建艾特创可三电路局和端口这个端口呢，在交换机这边呢，我们首先呢要去配置他的端口类型啊。端口类型，那到底要配置什么样的端口类型？我们这边呢就说交换机呢，主要看我和谁对接 啊，如果我和路由器对接对吧，那么我通常呢会配置 x。 在这里面还需要注意的是什么呢？就是还有一个依据是什么，就是我交换机和路由器之间，他是通过三层对接的。据说我在交换机呢，这边会配置一个未来接口，比如说幺零幺的接口， 配置的 ip 地址与路由器配置的 ip 地址呢进行对接。所以呢也就是三层对接的时候，我们使用 excess 的按钮类型。 然后工作模式呢啊，我们去使用手工负载分担啊。注意我们交换机和路由器或者交换机和防火墙，或者交换机和啊服务器啊，这这类设备我们进行对接的时候，我们都是用手工负载分担的方式 啊。然后因为手工四的分担呢，是我们交换机的默认的方式啊。所以呢我们就不用去写命令。我们把本端的两个端口呢加入到亮度集合 这边呢是零杠零杠一，还有呢零杠零杠二加入亮度角色。交换机完成了，那我们去看一下路由器对吧。 我们打开路由器，进入系统视图，修改设备的名称 a r e 在这里的话，我们首先呢去创建链路聚合 either 创可三。 那么在路由器这边呢，它的两个端口呢，它默认都是三层端口啊，而且呢，我们在我们需要把这个捆绑后的这个逻辑端口呢，需要去配置 ip 地址， 所以呢，这个另外这个这个 i 的创客呢，他默认了是工作的二层，你工作的二层你配 ip 地址，你可能配不了，你看到没有，我是没办法配的，对吧？所以呢，该端口我们必须要切换成三层端口。 怎么去切换呢？ onto part switch 啊， onto part switch 这种方式呢去配置 把我们的电路聚合的二层端口切换成了三层端口啊。切换成三层端口以后，我们呢去配置 ip 地址， ip 地址是多少？幺九二零幺零八点幺零幺点二年码呢，这边我们用的是三十倍的眼码，注意我对端呢也是三十倍的眼码啊。我们刚才说了，交换机和路由器之间对接的时候呢啊，配置的工作模式呢，是手工负载分担，所以呢，我们不需要去配置啊， 我们把这两个成员端口加进去啊，零杠零杠一和零杠零杠二。那么这样的话，我们这个路由器和交换机之间的三层的亮度聚合配置呢，我们就完成了。

大家好，我是健康网的技术，下面呢我们来讲解华山交换机链路聚合的培训实验，在这里的话，我们 pc 它属于蓝池啊， pc 四呢也属于蓝池，那中间的链路的话，我们去做链路聚合，那么做链路聚合呢？它是什么意思啊？链路聚合呢，它指的是把多条的物理链路呢 逻辑的聚合成一条链路，那么聚合后的这条链路呢，它可以实现链路的增加，网络的链路的贷款，那实现链路的荣誉备份，也可以实现链路的负担分担。那么下面呢我们来看一下交换机的电路集合如何去配置。 打开 s w 一，进入系统识图，修改设备名称 s w 一。那在这里的话，我们首先呢去创建蔚蓝石，在蔚蓝石里面的话，我们把 这个三号端口呢加入到未来势力区啊，端口一杠零杠三。好，这样话加入到未来势力区啊，这个端口呢，它的端口类型呢是 x 方式。那么我们下面呢去创建 啊二层的链路聚合啊，因为我们中间呢是链路聚合上要放行围栏时，对吧？好，创建好这个聚合端口以后，我们退出，然后呢我们需要进入到这个成员端口啊，记忆零 ge 一杠零杠一，这个端口呢，我需要把它加入到电路结合里去， 那么我们就去和组是组一。好，这是一个啊，那么我们再进入到下一个端口一杠零 杠二啊，这个成人单口呢，我们也需要加入到链路聚合，注意好，加入完成人以后呢，我们退出， 进入到我们的这个亮度聚合组，在这个亮度聚合组的话啊，我们需要去配置这个亮度聚合的 电路类型啊，是创口，那么交换机与交换机之间通信呢？我们单用创口，然后呢这个端口的话我们需要去放行未来时。 好，那么在这里的话，这个亮度聚合呢，它其实有两种工作模式啊，一种呢叫静态的，一种叫做动态的，那么我们一般呢去使用动态的好一些啊，动态的模式的话，它是交换机之间呢，它是通过 l a c p 的。这个啊 豹纹呢进行交互，他对啊豹啊，对端口呢，他可以进行检测对端的链路的情况，那么我们去配置他的链路的聚合的模式是动态的啊，那如果配置命令的话，默认是静态的。好，我们退出， 那左边的配置呢？我们就做完了，那么我们下面呢去看 s w 二， 进入系统识图，修改设备名称， s w 二，创建未来二十，加入端口 一，杠零杠三啊，三号档口加入到 v s h 哈，然后呢我们去创建啊这个 m g 和 左一退出，进入到我们的成员端口一杠零杠一啊，该端口呢，我们加入到量力聚合组一 啊，然后呢我们退出进入到 g 一，杠零杠二， 加入到我们的链路聚合组一，好上套成员。我们配置完成以后呢，我们再进入到啊链路聚合组一，工作模式呢，链路类型呢是创客，这个创客呢我们要去 换型啊， relax， 另外的话这个电路托我们就要需要去配置它的工作模式啊，两边的工作模式必须要一致啊。 好，这样的话我们就配置完成了啊，配置完成，配置完成以后呢，我们给交换给 pc 一和 pc 啊， pc 三 pc 四呢？分开 ip 啊，这边是十点三，这边是十点四啊，我们在这个交换机上的话，我们首先呢也可以去使用 display i n t， 然后这个链路聚合组一，我们去查看一下它的工作的状态 啊，这个二层的亮度聚合组一亮度状态是 up 起来的啊，两 g 啊，一个一 g， 两个两 g 是吧？ 啊，全双工作模式啊，创客类型啊，默认的 pvid 十一，当然我们放行的是原来是啊，对，那么我们这样的话，那么说明我们中间亮距很顺畅的。我用 pc 三呢去拼一下我的 pc 四啊， ip 地址我已经配置好的，我们拼 pc 四是幺九二点幺六八点十点四 啊，我们刚才拼了一下啊，发现不通啊，发现不通，那么我刚我们现在呢去检查一下 s w r 的配置 mac 哦，在这里呢，我会发现呢，我配的是 vr 十啊，这边呢应该是 vr 十，所以呢这个 vr 配错了，那么我们去创建 vr 十，然后呢我们去把这个 g 一杠零杠三 对接口呢，我们加入到 usb 去啊，我们去检查一下， 进入到接口一杠零杠三， display this 是吧？我们先加入本来试一曲吧。那我们用 p c 三呢去访问一下我的这个 p c 四啊，这数呢，你看我们已经通了是吧，说明我们中间的这个亮度去核完成好。

一个课程列表啊，一个课程列表，刚才其实我们刚才也讲了一下，刚刚说突然想到这个远程登录啊，就做了一下这个远程登录，然后呢？ dhcp 是吧？小型企业王的一个 dhcp 的一个中记， 对吧？啊，然后我 spf 负债分担，还有与 bdf 的一个联动，对吧？ apv 是经常都有以 nqa 这个 nqa 的联动啊， 这个和这个其实效果差不多，但是 bdf 的这个联动方式呢？它亚航妙极啊，速度更快，还有包括我们这个是荣誉网关啊，荣誉网关 一次要访问控制列表啊，就是啊，然后呢，还有啊， nit， nit 地址转换， 包括内网访问外网，外网怎么访问内部服务器等等，有 g r e， a， p， n， o， s， p f 啊，那些过滤啊，还有色列路由，包括这个 stp 啊， amstp 啊，都有 spf 的一些特殊区域，啥板拿啥等等。所以呢，在这里面和我们讲的这个防火墙啊，防火墙的所有配置啊， ipv 六啊，还有主主播 啊，走过中小型企业的一个婚之啊，这里面主要是讲就是那个分公司直接的一些网啊，公网啊，一些联系比较多， 比较多啊， w 烂，当然其实我们今天讲的也是什么 w 烂，对吧？是一个二层旁挂啊，实现啊，上网的一些配置， 就说我们这个讲的啊，就特别多，比如说这个 g r e 的这个啊，卫平这个组网，我们讲了好几节课，就是有好几个典型组网的配置，我们都在市面上做了，包括这个 g r e 的 ovac， absect 这些配置试验啊，无 spf 啊， ssbgp 啊等等，这是我们讲的一些主要课程，主要实验， 嗯，车里面没有，车里面没有，因为因为没办法，因为没办法 进行工商注册，所以呢车里面没有，但是呢通过乘务方式啊，通过这种方式，那个我的那个购物车里面，小黄车里面是书籍啊，就说有需要书籍的话，大家可以买一买，因为毕竟你这个东西 试验和原理啊，必须要结合起来啊，试验和原理起来啊，红包，然后百度网盘给你提供地址，可以你就可以直接下载了。 时刻十一是吧？那么你可以创建挨着创客这个接口，那么在这里面我们就是给他这边的编号是一啊，挨着创客一，挨着创客一呢，就可以把多条链路逻辑组合成一条链路，对吧？然后呢 这一条链路呢，我们因为要跟对端的交换机要做连接，所以呢我们需要用的是创可口，对吧？而且这个创可口就是这个这边这个捆绑起来的，这个端口呢，他也要允许尾烂数据包通过， 那允许的未来数据报通过，就是根据你的一个实际需要了，对吧？ 就是这个实际需要的，就是我们刚才这里面有，比如说围栏三十啊，围栏三百呀，还有围栏十等等，是吧？比如说围栏十啊，三十、一百，这三个围栏就要通过， 然后在这里面呢，还有一个就是啊要配置他的模式啊，这个亮度聚合的模式有两种模式， 一种是手工复载分单，这叫手工模式啊，手工复载分单的模式，这种模式呢他是默认模式，如果我不配，我不做任何配置，默认的就是下面这个 啊，手工负债分担，但是这个手工负债分担呢，他是有啊，就是有一些问题啊，为什么呢？ 他只要就是加入到这个成员组的这个聚合口的成员组的这个，这个这个链路，他不管你对方连接到什么地方，其实我在这里面我规定了适合十一要连接，是吧？对端是要适合十一，如果我把这个十连到十三上去，当然这个 连到十三号上的那个链路呢，他可能也会啊不起来。那么之后呢，这个我们就说这个创可口啊，他也会 啊不起来，他只要看到你这个练路的对端字啊不出来，他自己本来就啊不起来啊不起来。但是我们的数据流你，你加的端口词十和十一对不对？你连连到十三上去了，你连接错了，但是呢这边呢，他还依旧往十三那边发数据报， 但是我们实际的流量呢，是十到十，是吧？十一到十这样做，你把十发到十三那边去，那肯定不对，对不对？肯定不对。所以呢，这个就是一个，就是他的一个缺点啊，是他的一个缺点啊， 看到已经笨的学员加微信了啊，看，看到已经加微信了， 然后呢，所以呢，我们 就用 lscp 这个静态 lcplscp 呢，它是一个，实际上呢它是一个，呃，两端，我们配置好以后呢，进行一个协商的啊，进行协商， 进行协商，协商的话，那就是你如果连接错的话，他这个链路一个链路他就会断开的啊，他就不会给你发送数据报啊， 这边咋还在在使用把它给关掉啊？啊？好，所以呢，这个我们就 最好能采用这种方式。另外呢当其中这一条链路它断开以后呢，另外一条链路呢，它正常的手法数据，除非你两条都断开啊，如果你有八条的话，有七条都断开的话，另外一条他也能正常工作，这样的话就达到了一个数据 一对，对啊，目的。另外一个呢就是我们需要把，我们需要把这个加入的这个聚合组的这个练物啊，这个端口我们要加进去啊，在这里面是零杠零杠十， 我零杠零杠十级，对吧？这样话我们就加进来了，加进来以后呢，我们最后呢我们可以看一下它的配置呢，就是 啊，主要是这三条配置，那剩下的配置呢？就是加进来的配置呢，就在就在 这端口上面去，比如说在十和十一上面，对吧？他把十和十一这两个端口加到艾特创可基上面去，加进去以后呢，最后呢我们可以看一下这个啊，艾的创可 一的这个状态，那么这个这个状态呢，就是我们亮度聚合这一个状态啊，大家可以看到什么？我们本端是吧？挨着窗口挨着考十杠，零杠零杠十啊，那就代表是这个亮度是活动呢，活动端考 啊，他是一百兆是吧？然后端口的优先级三二七六八啊，端口的他这么这是来自创口的一个号啊，然后这是连接啊，另外一个呢就是一个对端对端的一个连接的一个情况啊，这是对端的一个情况， 你看啊，这个，这个，这个是什么意思啊？什么意思？现在主流 这都是全是，这是华为的啊，老师讲的就是华为，没有讲思科，以前呢就是思科，但是呢现在国内思科非常少了，就是感觉学思科没啥用了，应该学华为是对的。 那个是百度网盘啊，就是购买资料的是百度网盘。给你 给你给百度网盘的地址，你直接可以转存啊，如果你自己有百度网盘的话，可以转存到你的网盘上，然后再下载，如果没有百度网盘的话，可以在线下载。 基本上明白了，切。嗯 啊，有群啊有群，我把这个把你们拉进去，一个是笨笨熊，一个是灰灰。 全局模式下进入创可做的配置，不是进的端口是怎么回事？因为这个话说的什么意思呢？我们没有听懂， 基本明白了，选举配置模式下进入的是创可做的配置。 哎，进的是挨的创客啊，一点也不懂，但还是觉得很好，厉害，进的是。对啊，这，这是挨的创客啊，这个，这是挨的创客。这是列木聚合的 逻辑接口啊，这是端口聚合的逻辑接口，他和交换基本的创口是两码字啊，注意。

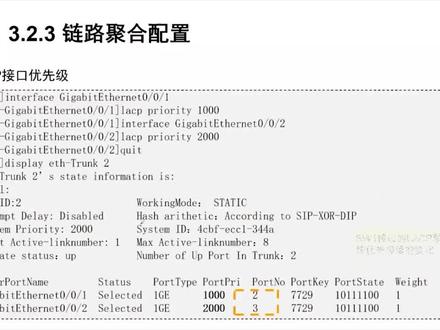

那么我们这一小节的话呢，通过我们的一个配置秘密来让大家更好的理解链路聚合。 那么我们首先先来看一下对于练鹿聚合当中涉及到的一些基本配置比例。第一个我们首先要创建一个练鹿聚合的组，那这里我们要注意一下，创建练鹿聚合组也 是在系统视图下去配的，那么这个练录剧和他其实也是属于一个特殊的接口，所以他的关键字是因此 face。 那么配置的一个关键呢是 a 字二创，那我们每一个组他都会有一个编号，那比如说我创建电路剧和组组一，那么他自然而然逻辑的电路剧和接口，接口一他就出现了，所以我们要先创建一个 录聚合，然后我们需要去首选择他的练录聚合的模式。对于我们练录聚合的模式的话呢，我们说两种，一个呢是 l a c p 的一个双方协商的这种模式，还有呢就是我们没有的这种手工的模式， 那么我们在这里选择模式的时候要特别注意一下，两台交换机上你一定要保证你选择的模式是一样的，不能一端是手工，一端是 l acb 协商，否则你 l acp 协商的这一端，我发出去的 lsap 协议豹纹另 端迟迟没有给你回应的话，这个协商是会失败的，所以我们一定要保证你的列入句和模式两端是一样的。然后呢我需要把接口添加进入到列入句和组当中，参与我们活动间 接口的一个选举，那么我们怎么把它添加进来，需要进入到接口式图下，然后告诉他你所处的一的创可是哪个接口你要加入到哪个列入去和接口当中去啊？ 这个呢是我们配置的几个关键的命令。那么 除了我们说进入到接口告诉你这个接口你是属于哪个链路聚合组之外，你还可以直接在链路聚合组当中把接口添加进去， 比如说我添加进来的端口是属于哪一个端口？这两种方式都可以啊，我们在配置的时候选择一种就行啊，选择一种你可以进入到接口去配 链路聚合组，也可以直接在链路聚合组里面把接口配进来。好配置的方式，那么我们在这里面也可以保证不同的速率可以加入到同一个接口里面，这是什么情况啊？ 我们说我在交换机跟交换机之间，如果我拉了两根链路，那么 我们正常默认情况下，一号接口跟二号接口，我把它添加进入到链路句和组了之后， 那么他对这两个接口是有一定的要求的，他要求你的一些基本配置要一样，最最基础的要求呢是你的速率是要一样的，你不能这里是十个 g， 下面是一个 g， 那么如果我的十个 g 的流量列入没有问题 的时候，十个 g 的流量可以走上面这根线，那如果我这根线坏掉了，那么我下面的贷款只有一个 g 的话，我的流量是不是就会出现阻塞了？那么你如果想让十不同端口速率的接口能够加入到同一个组的话，你需要把这个功能开起来， 允许不同速率添加进入到同一个电路集合接口，这个呢是我们比较特殊的一个地方，然后 那我们还可以去修改 l acp 的一个优先级，他默认的只能是三二七六八。我们说在 l acp 协商的这个过程当中，我要首先先看你系统的优先级来决定谁是主动端，如果你有倾向，比如说我一定要让交换机二成为主动端的话，你可以修改对应的优先级， 那优先级的数值是越小越有的，这个规则不要忘记了。好， 那么我们说系统的优先级只能决定谁是主动端，那接下来我们端口的这个角色能不能处于我们的活动的一个状态，那么我们还可以 还是需要通过比较接口跟接口之间的优先级，以及接口跟接口之间的编号来决定的，那么我们可以通过修改接口的优先级来 来影响我们端口的一个角色，比如说我把接口的 l acp 的优先级值给他改小啊，那他必定可以成为我们的一个活动接口，那么我们这个优先级的比较的时候也是一样值越小越优。那么这里面我们改的时候要注意 一下，只有接口已经加入到列入聚合组里面了这条命令才能用啊，普通接口是不可以的啊，普通接口不行， 然后我们也可以设置他的最大活动接口啊，比如说我设置他的上线最大活动接口，比如说是五个，那么我们在这里面只有使用 l acp 的这种模式，你才能够支持最大接口的一个限定好才能够支持， 同时我们也可以设定最小的一个下线。那对于下线设定的话呢，手动模式或者 l acp 模式呢？都没关系啊，都没关系，都可以支持 我们什么时候设置他的最小下限？比如说我对于用户，对我们的网络来说，他的贷款有一定的需求，他要求你的贷款最少一， 一定要保持到五十 g 啊，一定要最小贷款五十 g， 那这个时候你就需要去设定他的最小接口数来决定了。也就是说我们比如说只有四个接口能活动的话，那这个链路锯和接口就不能用，这是他的最小的接口的一个应用场景。 那我们来看一个具体的例子啊，比如说这里呢有两个交换机，那么我们通过手工模式来把这两个交换机 开启他的链路聚合的功能来增加他的贷款。那么在交换基因上，我创建一个仪态网接口啊，创建一个链路聚合接口，他的编号呢是一，然后在这个链路聚合组内，我把我们的端口零杠零杠一到零杠零杠二，那其实是两个端口啊，当然你 也可以分别添加两个接口，也可以他的端口的类型呢改成创可，那么他是允许比烂十个二十出现可以通过的。那么我们在链路聚合接口下做的这部分配置，他会同步到你实际的物理接口上去。 好，所以你物理接口上就可以不用再配了。那么对端的交换机二的配置呢？是跟交换机一的配置是一样的，这是手工模式下，那在这种模式下，你会发现我们并没有去选择他的模式，是 manel 的这种模式啊，因为他默认的话呢是 manel 的模式。 好，这呢是我们这个案例的一个需求啊，交换机一跟交换机二之间相互连接，那么我们在这里面需要允许一辆十跟一辆二十的这个流量可以通过，那么配置呢？我们刚刚已经 介绍过了，哎，我们在恋路剧和组下面去做有关于创客的配置的话，我们实际的物理接口就不需要再配了，这是我们手工的一个配置方式啊，那么除了手工的配置方式之外呢，我们还有一种是 l acp 的这种模式， 那 l acp 的配置我们来看一下交换机一跟交换机二连接，通过 vlon 十跟 vlog 二十的流量，这是我们的需求。那么现在呢，我们两个交换机之间有三根乙胎网链路互联， 他要求我们能够增加我们网络的贷宽，并且他要求交换机一这一侧是我们的主动端，最大端口的活动数量为二，而三根电路当中的第三根端，第三根电路作为我们的一个备份量。 那为了实现这样的一个需求啊，我们来看一下。首先呢，我们需要创建一个链路聚合的接口，接口一，然后我们需要修改他的模式为 l acp， 因为默认的情况下是手动的这种模式， 然后我们要设置他的最大的活动数量呢是二，因为要把一根链路作为一个备份链路，然后我们需要把对应的端口添加进入到链路距和组当中去，当然你也可以进入到接口配也可以啊， 那么因为这里面我们要允许不同的鼻量可以通过，所以呢我们需要把端口的状态修改成创口的状态，并且允许十跟二十可以通过， 那因为交换机一我们希望他可以作为主动端，那么我们需要去修改他的优先级来影响他。因为麦克地址不能改，所以我们在交换机当中， 我们把它的优先级改成了三万，比三二七六八的数值要小。好，这是我们的交换机以上的一个基础配置， 而对于我们交换机二上面的一个基础配置，我们来看一下交换机二前面的基本配置，其实跟交换机一是一样的啊，我们要选择他的模式是一个动态的模式， 最大的接口数量是二，把相应的接口添加进来，但是我们在这里面跟一的配置不一样的地方呢，是我们没有去修改他的优先级，没有修改优先级的话，他默认的优先级就是三二七六八，就是三二七六八这一个数值啊， 那么因为我们设定了他的最大的活动数量是二，所以在这样的一个场景下，我们是有一根电路会作为一个备份电路。 好，那没有做特殊修改，应该是我们的三号接口，因为他的接口编号是最大的。好，那么我们这一小节的话呢，就通过我们几个案例来介绍了一下链路聚合在配置的过程当中，几个非常重要的配置命令啊。 那么我们下一小节的话呢，就设备的这个层面，会通过堆叠和集群的方式来保证我们网络的可靠性。

链路聚合有什么作用呢？它主要有三个作用啊，一个呢是增加网络带宽啊，就说比如说我们现在把这两条链路呢做链路聚合，把两条物理链路捆绑成一条逻辑的链路 啊，这条逻辑链路呢，他实际上就是由这两条物理链路组成的，对吧？那么他就这两条链路上呢，他同时能够转发业务流量，所以呢这个就增加了网络贷款啊，第一个功能就是增加网络贷款啊。那如果我不做链路去核，那么两条链路能不能同时工作啊？ 能不能同时转发业务流量？肯定是不行啊，如果能同时转发业务流量，两个交换机之间就产生环路了，是不是啊？产生二层环路，他引发网络广播风暴，那肯定不行，对不对？所以呢，我做链路聚合呢，捆绑 养成一条链路以后，两条链路呢同时可以同行，然后呢其中的一条链路如果断开，另外一条链路呢也能正常工作，所以呢也就说其中的一条是另外一条的什么 备份量是吧？啊？也可以做到勇于备份的一个作用。另外的话，也就说我们两个交换机之间呢啊，做了链路聚合呢，他就实际上就消除了网络环路了啊，因为对两台交换机来讲，我可能也就说 我看到的话就是一条逻辑的这条链子就是 it 创可二的这条链子，那我们看一下这个链路具和如何去配置 啊？我们在这里的话，我们先去创建 izer 创客，这边 面呢是二啊，这边是二端口的连接类型呢，是创客。这个创客呢我们需要去放行尾栏面，放行多少呢？尾栏三十和尾栏四十啊， 电路聚合它的工作模式啊，有静态 r c p 的模式啊，当然也有手工覆盖分担的模式，这两种模式呢都可以啊，这两种模式都行啊。 呃，目前华为的课程没有增加课程啊，那么我们现在已经更新了二百二十七节啊，更新了二百二十七节啊， 呃，模拟器可以看 l l d p 模拟器可以做 l l d p。 好吧，我们在这里面的话我们去配置静态 lcp 的模式啊，因为这种工作模式呢它可以去检测对端的链路啊，它实际上就是在两个交换机上呢，去啊， 交互这个 l a c p 的这个豹纹啊，这豹纹交互的话他就选取随时主交换机，随时从交换机啊，主交换机的哪些端口是活动端口啊？哪些是非活动端口，这样的话他可以检测链路，所以呢比较啊标好啊， 那我就用这种模式了。然后呢我们把我们的这两个成员端口呢加进去，本端的两个成员端口呢是艾特耐特零杠零杠二，另外一个端口呢是零杠零零杠零 杠二十啊啊，二十，这边是二十二零杠零杠二十二。 ok 啊，我们 a c c 二的配置呢就完成了 啊， a c c r 配配置呢就完成了，那么我们下面呢去看一下核心交换机啊。啊，课程没有做更新啊，目前还没有做更新啊，我们华为的课程呢，我们更新到啊，华为的课程的话我们更新到 二百二十七节啊，那么有需要去拍课的需要呢可以去点开我们小黄车呢，可以去拍一下。好吧，那我们下面呢继续往下去看一下 啊，继续往下去看，那么也就说下面这一个交换机是核心交换机，对吧？那核心要 上面呢？呃，我们首先去配置它的一个二层， 进入系统视图，修改设备名称，核心啊，关闭交换机的信息中心，在交换机呢 创建 vlan， 是不是啊？那我这个核心愿望机创创建 vlan 是哪些啊？大家看一下。在我们核心愿望机上要创建 vlan， 那创建的 vlan 有哪些？大家能不能写写到我们公屏上呢？ 那么在这里我们创建的围栏呢，有围栏十二十，三十四十，对不对？那下面四个围栏全部都要有，因为我们 pc 一八 r 数据的数据包要到达核心交换机啊，核心交换机呢，它上面呢需要配置我们这些电脑主机的网关 啊，所以呢在这里呢这四个位呢必须要有，还有一个呢就是我和你交换器与路由器啊防火墙进行对接，是吧？我是通过一个三层接口对接啊，来一副幺零幺，是不是我们，所以呢，我们在这里呢有个幺零幺的一个接口， 所以呢是这几个 vlan， 那么这几个 vlan 配置完成以后呢，我们先去看一下接口啊，这个接口， 呃，连接到 a、 c、 c 二这边的啊，连接 a、 c、 c 这二这边呢我们先去做，这边呢是一个链路聚合的端口，该端口呢是一个二层端口啊，端口呢我们去配置端 类型创客，这个创客呢需要去放行从下面上来带有百来三十和百来四十标签的数据包啊， 然后工作模式呢，两端的工作模式呢，必须要一致啊，就是定量 lcp 的模式啊，要一致。然后呢我们需要把本端的两个成员端口呢加进去啊，一个是呃记忆零杠零杠二十，一个是零杠零杠二十一， 那这样的话，我们这个交换机核心要分核心交换机和我们 a c c 啊，二之间，我们就 做了这个链路聚合，链路聚合做完以后呢，通常情况下呢，我们去看一下我们这个链路聚合是否能够骑起来啊，是不是做的正确的。 那我们要去显示 air 创口的这个内容啊，在这边很重要的一些呢，就是主要去看我这个我操作的状态是不是 up 起来啊，这个 up 是 up， 说明我链路距和配置没有问题。那么这里面还有一些其他参数呢，大家需要去了解 啊，一个是我们最少的活动亮度数是一啊，就意味着其中的一条亮度如果断开啊，另外一条亮度呢，他也能够正常通信。 最多呢有八条链路， max， max 啊， max 啊， active 是吧？ link number， 这是最大的活动链路数是八条，就意味着如果你的贷款不够用 啊，多去做两条链路啊，多去做两条啊，最多呢是八条同时转发。也就说如果在这里面 我们要做八条的话，就是八百兆啊，因为我们下面这个链路下面的这是百兆嘛，上面是千兆啊，但是呢要通信的话，那最大的贷款也就是下面的百兆贷款啊， 对吧？然后呢这边呢是我本端呢有两个成人端口呢，都是链路啊，都是活动链路端口啊，活动端口，那么本端两个端口呢，都能转发业务流量，那么转发业务流量的时候呢？他是根据一个算法啊，就是我这个 原木，呃， ip 地址啊，不同的原木 ip 地址来去确定是吧？来决定不同的数据流啊，不同数据流在我们的两条亮度上呢进行负载分担，那么在这里面的话我们还可以看到有对端 啊，对端的话有两个端口，对端的两个端口呢啊，他被检测到说明我中间的亮度聚合配置正确啊，配置正确。好吧，那我们再去看一下左边的啊， 左边这一块的话我们刚才讲过。呃，我们这边没有做不做炼炉聚合，所以呢我们在这里呢使用端钩组啊，端钩组的成员 是 g e 零杠、零杠十，还有呢就是零杠零杠十一这两个端口呢，我们去 配置端口类型是创考，这两个端口我们去放行 vilan 就行啊，从下面上来的 vilan 呢是 vil 十，还有 vil 二十，然后这个接口我们就配置完成，好吧。

啊，我们在交换机呢和我们的路由器之间呢加一条链路，当然呢这条链路啊我们来看 啊我们来看一下啊，在这里呢两条链路啊两条，这是两条物理链路对吧？我们为了增加贷款呢，我们可以使用链路聚合啊，或者叫端口聚合，我们在这写一下啊。 啊，有的有的呢叫端口聚合聚合啊，有的叫练路聚合啊，华为的话是调的是练路聚合，对吧？这个练路聚合呢？他指什么意思啊？他可以什么把 啊？多条啊，物理链路啊合并成 啊，就是愈合吧，愈合成一条逻辑的练过 对吧？这是我们的路由器啊，练路具和吧这是练路具和把多条物理练路啊，愈合成一条逻辑的练路啊。那么看起来是两条，实际上呢对这个 ar 一和我们下面这个交换机来讲， 他只是一条链路啊只是一条链路，这这条链路呢是一个逻辑的链路好吧。第二呢就是这个链路即可有什么作用呢 啊？他有什么作用呢？增加网络贷款啊增加网络贷款，也就说 这两条链路呢，他同时可以转发数据啊两条链路呢同时转发数据增加网络贷款，这就本来原来是一条啊，比如说是百兆，那么就是一百兆是吧？两条呢肯定是两百兆啊，他贷款增增加了一倍。另外一个呢他可以起到一个什么炼入龙鱼的作用 啊？电路容余什么意思呢？就说其中的一条电路如果出现故障了啊，另外一条电路呢？他依然可以转发数据对吧？另外一条电路呢依然可以转发数据 啊。这边呢是 xs 啊，嗯 s 呢，他零杠零杠五呢，他是什么？是 x 端口类型啊，好，这是呢，我们刚才讲的啊，讲的呢就是他的 作用，那么怎么去配置呢？就是呢，首先呢我们去创建是吧，挨着创可 这个端口，这个呢就是炼入巨色的端口，就是逻辑端口啊，编号呢是一啊，当然呢你可以写别的，行不行也行。然后呢端口呢，当然在我们交换机这一侧呢，他配置和路由器这一侧呢是不一样的啊，在交换机这一侧呢，我们应该是什么， 你就把啊两条变成一条一样啊，那么我们就是 sniper 零杠零杠五是怎么配的，那么我们这个练路句核断扣就怎么配，那呢连接的类型啊 是什么呢？ excess 这个端壳，我摸 设置的尾烂呢是幺零幺啊，设置完成了吧，然后工作模式啊，注意工作模式呢啊，如果我对端连接的是交换机啊，我们可以用静态 rcp 模式，但是呢我因为我们对端呢是路由器啊，路由器用静态 rcp 呢，老师做过测试啊，模拟器上做过测试啊，就说 他不能实现这个练路荣誉啊，不能实现就说其中有一条练路呢，他不工作，对吧，所以呢啊，我们就不用他，我们用手工复载分单啊，手工复载分单的话啊， 大概就这样写的啊，当然这条命令你可以不用写手工复载本来呢是交换机就是设备默认的一种类型，默认的一种工作模式，好吧好，然后呢我们再把 这两个 call bunk parts， 就是这边是挨着呢，零点零点五对吧？ 零，这边呢是零杠零杠五和零杠零杠六，那么我们加到我们这个聚合口里面去，这样的话我们就配置完成啊，配置完成好吧，比较简单，那么当然我们配置之前呢，我们要把刚才这个 s 零杠零杠五的这个配置呢要清掉啊， 把这里面这个这两条删除掉呢，所以呢我们怎么删除呢？前面加昂度 啊，昂度啊就删掉了啊，这样的话就删掉了，然后呢这个端口的连接类型呢，其实啊我们默认的话是卡贝尔的啊，我们就是设置成卡贝尔的，这样的话我们把 端扣五的配置呢就还原掉了，对吧？还原掉了，那么我们下面呢就把刚才老师讲的这些配置啊，我们粘贴上去 啊，这样的话我们呃在交换机这一侧的亮度聚合呢，配置完成啊，我们在这里呢再强调一下创建 i 的创可这个聚合口，然后设置端口类型是 xs， 然后设置的全身的微烂呢是幺零幺，然后把五号和六号端口呢加入到我们这个亮度去和肚里面去了 啊，我们在路由器这边呢，我们看啊，在一二一啊，刚才呢这个实际上是是在我们的这个 lfwe 上面做的配置，那么下面呢我们在路由器上面去做啊，路由器呢是比亚 r e r e 呢在这里面呢，首先呢我们也要去创建一个 i 的创可这样端口编号呢也给个一啊， 编号也给个一，在这里面需要大家注意的就说如果我是交换机两交换机两端啊配置都是一样的， 就跟我们上面是一样的啊，如果你是交换机，配法是完全一样，但是对端呢是路由器就不一样了，因为路由器的这个接口呢，他需要配置 ip 啊，配置我们这个幺九幺六八幺零幺点二，是吧？但是呢我们配置之前呢把这个 原来这个接口啊，零杠零杠零这个接口呢啊，我们要把它删除掉啊，当然我们看好像有一个命令啊，叫可令吧，我们试一下啊，可令 啊，这边啊，这边没有那个配置，没有那个配置就算了，那肯定肯定有啊啊，没有那个命令，算了 啊，我们直接进入到接口，哎，这是进入到第一口啊，零杠零杠零口，我们把这个记零杠零杠口呢，我们把它呢 啊， ip 呢？我们给他删除掉。幺九二点幺六八点幺零幺点二零点零点零，是零点零点零啊，是三十倍的野马啊，注意，你看三十倍的野马是什么？三个二五啊，最后一个二五是二五二，注意啊，这是三十倍的野马。 好吧，配置完成以后啊，我们就删除了，对吧？删除完成以后呢，我 我们去来配置后面的内容，在 l e 上面呢，去创建埃子创客，然后呢首先呢因为在这边啊，他因为这个埃子创客呢，他默认的是在一个工作在二层啊，注意，他默认呢会工作在二层， 他这个接口啊，就是啊，就是 is trunk 这个接口啊，他是默认工作待二次啊， 工作在二层的话就不能配着 ap 啊，因为我们这边是工作在三层，所以呢我们需要在这个地方呢要关闭三层啊，注意啊，关哦，关闭二层，开启三层怎么去关闭呢？ which 啊，这条命令这条命令呢就是开启三层的意思啊，开启完三层以后呢，我们可以给这个接口呢，配置 ip 地址，又和我们这个一样啊，配置幺九二点幺六八点幺零幺点二， 野马呢，是三十米的野马啊，配置完以后呢，我们工作的模式呢？手工负载分担，我们就不用配置，那么冲个泡子，把这两个端口呢加到我们的聚合口里面去啊， 啊，这个 grggrg， 然后呢是零杠零杠零和零杠零 杠零杠二，这两个端口呢加到我们去喝口里面去啊，我们这样的话我们就可以了，不知 至上。然后呢在路由器上呢做一下粘贴好，这样的话我们就配置好了啊，用 displays 来查看一下啊，可以看到啊，我们配置好了，配置完成以后呢，我们用当然是用这个路由器也好啊，用交换机，我们拼一下路由器，对吧？ 拼什么呢啊？拼幺九二点幺六八点幺零幺点二，对吧？是不是通着的啊？大家发现对不对？通着的， 所以呢刚才呢，我们讲了一下啊，讲了一下什么呢？就是这个链路聚合，当然这个链路聚合呢，你要学会要查看他的一些信息啊，就说我们这个链路聚合端口是否能够正常工作， 我们用 display 按在创，可惜啊，这条命令，这条命令，好吧，在这里呢，当然我们使使用的工作模式呢，是手工负载分担的模式，然后呢最少的活动练录数呢是一，那么也就是什么意思啊？两条，现在是两条练路的，其中断了一条，还剩一条，是吧，这一条呢，他也依然可以正常工作。 最大的话活动练路术啊，最大的活动练路术呢是八条啊，注意，最大的活动练路术呢是八条，就说你只要端口够多，你可以多放几条，然后呢 这个挨着创客啊，他是正常工作啊，不起来的啊，不起来的。当前呢有两条链路呢，在转发数据啊，五号和六号，那么这两条都是啊不起来的，好吧？这个呢就是一些信息啊，大家呢能够看到看到的一些信息，好吧？

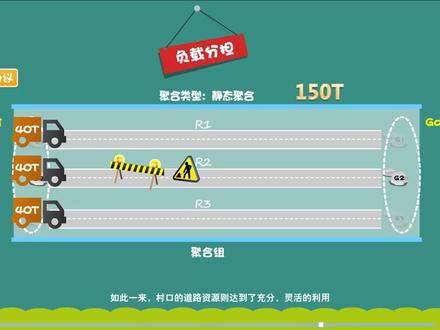

炼路聚合组 leg 是什么？大山里有两个相邻的村庄， l a 村和 j a 村。话说要致富，先修路， 两村为了互通，在各村村口因地制宜修了三条路， l 一到这一村口是公路，而一信众五十吨。 l 二到 g 二村口是石桥路，而二限重五十吨 l 三到这三村口是盘山路，而三限重五十吨。 渐渐的运输的货物更多更重，一次装百来吨的货物成了常有的事，如何运送就成了几手活，如何在已有道路上做文章？三个臭皮匠顶个诸葛亮，新的技术诞生了 leg link aggregation group 及练路聚合。通过打通几个村口，捆绑几条道路，变出一条虚拟的康庄大道，载重立马飙升到一百五十吨，为以前各条道路载中之河问题解决了，喜大普奔。 leg 创建 leg 是一个聚合组，把两个村庄上的村口道路聚合在了一起，使用时先要招募成员加入组内， 成员在两个村的村口中选村口，选了村口对应的道路也被一并带到了聚合组里。所以 leg 等于端口聚合，等于练路聚合。村口在聚合组里叫成员端口， 相应的道路叫做城园恋路。城园端口又区分为主端口，从端口定义主从做什么就是选代言人， 只有主端口才能代表两村进行货物运输的配置。 leg 聚合方式 leg 聚合时有两种聚合方式，手工聚合和静态聚合。两种聚合方式有啥不同呢？ 举个例子，两村已有道路，而一而二加入一个聚合组。后来两村准备再打通 l 三到 g 三的道路而三。 哪知世事难料，在修建道路时，错误的将 l 三村口的道路修建到了 g 四村口。 最后当两村高兴的将儿三添加到聚合组中时，倡议就来了，如果用手工聚合，聚合组会照单全收，把儿一、儿二、儿三聚在一起。虽然此时儿三并不能将货物正确的从 l 三村口运输到这三村口，但业务 物流量还是会配置在儿孙上。如果用静态集合，两个村要运行一个 lacp 协议的东东， 通过 lacp 协议会发现 r 三要求的货物无法正确送达，因此会及时通知两村， r 三道路不可用则和自动屏蔽 r 三道路。所以手工聚合存在故障检测发现不准确的风险， 但在不支持 lacp 的情况下，也能享受聚合带来的好处。静态聚合引入 lacp 协议 多了一层保障，使故障检测更准确。 leg 负债分担类型与此同时，有一批重要物资重一百二十吨，需要通过 la 村和 ga 村的道路运输，怎么办呢？ 首先，把所有村口道路都加入聚合组，选好主端口聚合类型设为静态聚合，一条有一百五十吨运输能力的逻辑链路就形成了， 此时要运输一百二十吨的物资就不是问题了。如果是重要物资，村里规划通过非负债分担的方法保证货物运输的可靠性。 非负债分担类似于交通管制，货物只能从 r 一到 r 三中的其中一条运输。如果静态聚合的 l a、 c p 协议运行后， 如果协商结果从 r 二运输，则 r 二将一百二十吨的运输能力给予已深 r 一、 r 三处于备战状态，不能有任何货物在 r 一、 r 三 运输， r 二一旦出现故障， leg 会从 r 一二三中立即选出一条合适的路继续进行货物运输，保证运输不被中断。 而当重要物资运输后，则可取消交通管制。在同样运输一百二十吨的物资时，每条道路都要承担四十吨的运输货物的活，这种方式称为负载分担，可以保证货物流量在各条道路的均匀分布。 如果有一条道路中断，或者有新成员加入了， leg 会自动进行流量的重新分配。这样一来，村口的道路资源则达到了充分灵活的利用 leg 价值。现在 明白 leg 的价值了吧，他能够充分利用资源，在已有道路资源上不用再修建额外的道路通过，增加道路使用率，达到资源的充分利用省， 提升道路带宽。 相比之前的每一条独立道路，道路聚合后带宽增加为原来的 n 倍强， 提高道路的可靠性。 当其中任何一条道路故障，可通过其余道路进行流量分担，及时保证业务送达高。

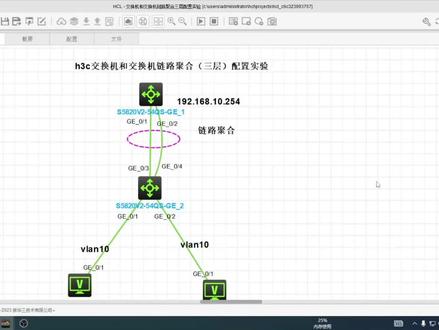

大家好，我是剑草的技术，下面呢我们来讲解啊华森交换机与交换机的量力聚合的配置实验。那么在这个拓谱里面我们看一下啊，这两台 pc 呢，所处的尾栏都是尾栏式连接到该交换机 这台交换机和上联的这台交换机呢，我们之间的亮度呢，用了两条亮度呢来做亮度去核。那么在这里呢我们去看一下啊，这个是如何去配置的。首先呢我们进入到第一台交换机，那么我们下面这台交换机呢，我们进去进去以后呢，先去配置维纳， 进入系统识图，然后呢去创建围栏十，那么在这里呢，我们需要把 g e 一杠零杠几和 g e 一杠零杠二这两个端口呢，加入到围栏十里去。那我们 再去看上联的啊电路，那么上联的话我们需要去创建电路聚合啊， 那么编号是一，那么这在这里面的话，我们创建好亮度聚合仪以后呢，我们去除。那么下面呢我们需要把三号单口和四号单口呢，加入到我们的亮度聚合里去啊， 那么我们用通过这个批量的方式进入到这两个端口，一个是一杠一杠三，还有一个呢是一杠一杠四这两个端口呢，我们把它加入到量位聚合 啊左翼里去，好加完加完以后呢，呃我们需要退出啊，再进入到这个 亮度去核啊一里面去，在这里面的话我们需要去配置啊端口的连接类型啊，因为因为我们在这里呢，呃， pc 的网关呢，在我们上演的这台路由器上，所以呢我们在这台交换机的这个端口呢，要去 透传伪烂失啊，因为透传伪烂失的时候呢，我们需要把这边的伪烂标签呢剥离掉。那么我们可以在这边的话去配置端口的连接类型啊，是 access 啊。那么端口呢所属的 vlan 是 vlan 十，这样的话我们上联的链路呢会有玻璃原式的标签。好，我们配置完成。配置完成以后呢，呃，我们再看一下上联的这个 do 啊交换机。打开这台交换机啊，进入系统识图， 修改设备的名称 s w 二嗯，去创建一个。呃， 在这里面的话，我们首先呢去创建一个三层的一个亮具合作啊，因为我们在这边的呃接口上的话就是两两条物理亮路， 那么逻辑的捆绑成一条逻辑的亮度以后呢，这个逻辑的这端口呢，我们要配置 ip 地址啊，是幺幺六八是这样子。所以呢，我们用的是啊三层的制链组合。好。配置完以后呢，我们在这里呢我们可以去配置 ip 啊，幺九二零幺六 八点十点二五四这个地址呢，来作为我们下面 p c 电脑主机的网关啊。配置完成以后呢，我们退出。那么我们下面呢需要进入到这两个成员端口啊。 呃， g e 一杠零杠一和 g e 一杠零杠二。在这两个端口呢，首先我们把端口蒙示呢要改成啊三层的端口， 端口的连接模式啊，这个连接模式的话，默认是二层啊，二层的端口。我这呢把这两端口切成三层端口啊，切成三层端口以后呢，我们可以加入到我们的链子俱乐组啊， 刚才我们已经配置 ip 了是吧。好，我们把端口模式呢改成三层端口，那么我 我们需要去把端口呢加入到我们的链接去合作 three 好，这样的话我们就配置完成了。那么下面呢我们在 p c 三上呢去配置 i p 啊，幺九二，幺六八点十点三啊，做完验码三杠五点零，网关是幺九二，幺六八，十点五四。那么这时候呢我们用 p c 三呢去访问一下我们的网关， 我们去拼一下 拼幺九二点，幺六八点十点二五四 啊，这时候能够拼的通，说明啊我们整条链路啊都是正常的。那么在这里的话我们比如说我把我的三号链路呢关闭掉，我们来看一下另外一条链路是不是 能够正常通行。那我们 pc 三呢继续去拼十点二五四，发现呢另外一条链路能够正常通行啊，这个呢说明啊我们中间的链路聚合配置是正确的。那么我把啊这条链路呢，我在这个端口再恢复好。

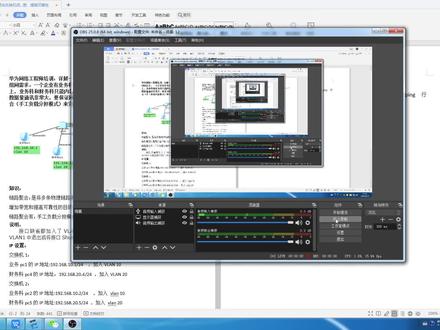

大家好，我们这节课来详细介绍一下，就是多台交换机之间的伪烂组网和炼炉聚合的应用，这个组网需求是样的，就是一个企业 还有他的业务课呢，有很多电脑，财务课呢也有很多电脑，那么分别在这两个交换机上，当然这业务课财务课的数据特别大，现在要求呢就是业务课和财务课之间不能互通 啊，业务科和业务科可以同啊，财务可和财务可是通着的，这样的话就是因为我们这个这两台交汇，两台交换机之间的业务数据量非常大，我们为了保证这 掌握的可靠性，稳定性，那么我们主要通过划分为烂和链路聚合 来完成。当然我们这节课讲的这个亮度聚合呢，指的是手工覆带分分单放模式的这种亮度即可， 就是这两台交换机之间的连接的这三条线，物理线 啊，他是三条物理的线，然后那么通过链路聚合呢，把它变成一个逻辑的链路啊，逻辑的链路，这样的话可以让这个负载分担有三条线可以同时跑出去 增加贷款，这贷款呢就是是一条线的啊，有几条线就是几呃一条线的几倍啊，当然其中的某一条线 线断了，另外两条线继续承担啊，业务分担啊，负载分担，直到三条线全部断，这样的话就可以保证他的可靠性。 那么这个亮度聚合呢，有这个手工负担负载分担模式，还有一种呢，就是 lclc ap 模式，那么我今天我们就讲一下这个手工负载分担模式， 这个 l ac 模式呢，他和这个手工分担的这个模式呢，稍微有一点点区别啊，我就在这简单说一下， 手工分，手工负载分担呢，就是三条线路上都在跑数据啊，一条线断了，那么另外两条线就在分担啊，那么 l ac 模式呢，就是 在三条线里面，其中呢有两条线是可以跑出去的，一条线是断开的，他是是辈分项目，就是当另外两条线之间的某一条线断了，那么这个辈分项目他会在会启用 啊，在这个华为交换机里面呢，他默认是这个手手工复杂分担模式，那么我们下面来继续往下看一下啊， 啊，就是需要说明的，是啊，就说这个所有接口呢，就是加入的都是微览机，如果你没有在创建这个啊，创建这个 s 创可，这 s 创可呢，就是这个量子聚合的这个 啊，这个逻辑口啊，建议先将接口从未来一中退出，或者将接口接口上 上就是关掉，避免恐怖风暴。在这里面的所涉及到的 ip 地址的分配呢，主要有跟业务一啊，我们这是用一台电脑代表多台电脑啊，就是这个网络的要叫幺六八十点一， 这个财务科那是二十点四啊，在第二台交换机上面啊，他第二台交 换季上面啊，业务课是十点二啊，这个财务课 pc 五是呢是二十点五，他们呢分别加了两个微滥，就是业务课呢，在依赖十里面，财务课呢，在依赖二十里面， 下面，我们通过这个华为模拟器来看一下啊，实际操作一下怎么 做配置那么水，那么我们看这个 pc 机啊，业务 qq 的 pc 已经是十点一 啊，财务科是二十点一啊，二十点四，二十点四，嗯，这边这个业务 克 pc 二呢，是十点二，他和这个 pc 二和这个 app 是最后一束对应起来的，便于方便记忆 啊。二十点五，我们配好了，那么我们来看一下第一个第一台交换器我们做了怎么做配置啊？首先 s s t pm， 我们进入系统试图，然后我们创建创建两个围栏适合二十， 再进入这两个微辣再进入啊，然后我们 创建这个啊，电路汇聚的这个接口 s 创可，然后我们给他给个一爱的创可一， 在这个爱的创可医里面呢，我们要把哪些啊？就是我们这里面的 三四五这三条三个短口要加多的这个水系列的这个接口里面，呃，创客，创客 party， 还有子零杠零杠三啊，然后呢拖零杠零杠五， 那么什么意思呢？就是把这三个端口都加入到这个创口了啊，加入到这个数据链路啊，这个逻辑接口了， 然后因为系统本身默认的就是手工负载分担的模式啊，我们就不用管了，我们退出去， 然后我们再把跟计算机连接的这两个 s 零杠零杠一和零杠零杠二分别画到这两个维莱士和维拉式里面去，进入 s 二，零杠零杠一 啊，胖他胖他，我还有一个问 题啊，忘了，呃，还是进到我们刚才的那个手机链录的接口，还 的创可西里面，因为这三个端口呢加进来了，但是这三个端口呢？我们把它它的这个接口模式接口类型，它是属于创可口，就是允许多个维 可以通过，并且呢，呃，允许哪些围栏啊？ 允许哪些危难通过啊？给了允许所有的未来通过，好，允许所有未来， 这样的话就是所有尾栏都可以通过这个这三个口传过去，我们这时候再进入孩子 零杠零杠一，嗯，这个接口类型是啊，呃， s s 啊，他，他是哪个？维烂 把它画在未来室里面去，我们在进入零杠零杠二单扣的类型 啊，把端口加入到维莱二十里面去啊，我们来看一下啊， ds p， 我们看一下所有的配置，检查一下啊，创建了两个维拉，然后呢 啊，然后创建的这个水汽电路 这接口创可口允许所有的围栏通过，然后呢？ 这个第一接口在未来是，第二接口在未来二十，然后三四五都是这个实际亮度，这个接口， ok， 那个这个交换环节就可以来了， 那么我们再看一下第二个交换机，第二个交换机呢？配置是一样的，我在这里就不熬述了啊，我们也来检查一下，这是我刚提前配了一下配好的啊，维烂适合二十 啊创创建了这个创可营业，还有个创可营业啊，允许所有的未来数据通过一 接口一放的未来十里面接口二放的给他二十里面三四五，就是这个数据量的接口。然后 我们现在来做一下测试啊，这个业务课 pc 一拼一下，业务课 pc 二 啊拼二点幺六八点十点二，看通不通是通着的，说明没问题了。我们再看这个财务科四拼一下，财务科五 平幺九二零幺六八点二十点五，也是通着的啊，说明准确。 那么也就说现在所有的跑的数据都是通过这三条线啊来进行进进行传说， 那么如果其中的一条线断了是否正常呢？我们来试一下，我们现在把这个端口三关闭掉，这节课啊，我们先进入 s 二零杠零杠三，把这个三呢我们断掉，下次到。啊，我们来看一下，这已经 关掉了，你看发现了一条链路已经断开了，红色是断开，然后我们再用 pc 仪拼一下，啊，十点 二还是正常可以通线，然后我们把四也断掉， 啊，四也断掉了，我们继续来拼一下，还是通着， 这就是通过练物结合达到了提高带宽和可靠性的目的，还实现负载分杆，这样的话就是有力的提高了网络运行 啊。如果你不做端口结合，如果业务量非常大的话，这个某一个这一个端口连接过去的这个主 这条线呢压力就非常大。嗯，玩具比较卡，这样的话我们就可以把多条线路可以这样来做。嗯，不同的交换机对这个端口数量是不一样的。啊， s 三七零零大概可以执行八 条纹吧，也就是可以同时绑定八个短口，我把这两个换掉，再再切起来能 反度，下次档就起来了。 q i t， 我们再进入 i z 三三 上菜，大好，整个都起来了。好的啊，我们这节课就讲到这里，谢谢大家。

就是我们的一个练字曲啊，本来想给大家做一下练字曲和实验啊，先给大家讲理论吧，讲理论以后如果有时间再给大家去做一下练字句和主要的一个作用，简单给大家说了啊， 简单啊，通俗给大家理解啊，电动聚合的作用主要是为了实现啊这个数据转发的一个可靠性，比如说这边有个 pc， 这边有个 pc， 我如果要进行数据访问的时候，我可以中间通过 这个多练路来增加他的一个稳定性和高性，对吧？啊，然后这个当然我可以在这三条练路啊上面去做练路具和 做电动聚合，做电动聚合以后呢，就可以实现我们所谓的一个所有的贷款来都可以转发我们这个 pc 实践房那个流量。大家这个要看模式的啊，要看模式啊，要看模式的，然后电动聚合的模式一共有两种啊，这个聚合组 我就不看了啊，聚合组说白了就是啊二层聚合组啊，三层聚合组，说白了就是能在二层三层端口都能做啊，就是在路由器上能做电动聚合，在交换机上也能做电动聚合，就这么一个意思啊，然后呢电动聚合的一个成员端口状态有一个谁的艾特和韩谁的艾特啊， 就是叫做选择状态和非选择状态，选择状态就是我们所谓的一个转发状态啊，非选择状态就是我们所谓的一个备份状态， 辈分状态，就说白了就是选择状态才能参与转发啊，如果你的嗯电路啊是转发这个这个谁。

大家好，我是精彩网络技术，今天为大家讲解太网电路聚合实验。那个随着这个网络规模不断的扩大，用户对骨干链接的贷款和可靠性提出了越来越高的要求。 在传统的技术中呢，常经常呢会使用更换这高速率的接口板，或者是更换支持高速率接口板的设备来提高网络的贷款。 在这种情况下呢，那么用户会付出高额的费用。那么在这里如果我们采用电路聚合技术， 可以在不进行链路升级的条件下，可以将多个物理端接口呢捆绑成一个逻辑接口，这样的话就可以达到增加链路贷款 宽的目的。今这个就是我们今天所讲的这个电路聚合。昨晚需求是这样的，就是我们前面呢在三层书实验中呢， s 一和 s 二之间呢两条链路无法同时来转发数据， 一轮主要是生存数呢，主要就是把这个产生的环路呢，破环破环啊，这样的话就是为了充分的利用这剩下的这两条链路呢，我们可以在 s 一和 s 二之间呢配置太晚的链路去核 链路契合呢，有几个优势。第一个呢是增加贷宽，在这里面链路契合接口的最大贷款呢，可以达到各成员借口贷款之和。在这里面比如我们在这面十十一和十二加入了这个链路契合 足以后，那么这个捆绑成螺啊，一个逻辑的这个接口，这样的话他的贷款就可以达到这个三个借口的贷款之和，一个是一借，三个呢就是三借。 第二呢就是提高可靠性，就是当某一条链路断开以后，那么剩下的链他的流量呢，就可以切换到另外的流量上，还可以实现负债分担啊，还可以实在负债分担流量呢，同时从多个 这个链路上出去。在这里面这个链路聚合呢，有两种模式，一种呢是手工啊，手工模式， 手工负载分担模式。那么我们来看怎么来做配置。首先我们到 s 交换机，我们给他起名字叫 s 一。那么首先我们要创建这个亮度聚合，亮度聚合组 啊，这组一啊，创建完了以后呢，我们需要将哪些物理链物要加入到这个组里面去，在这里面是十十一十二是吧，所以说呢，我们可以用创可炮 啊，这个把成员加进去十土 上，就是十十一十二加到同一个链子组里面去了。在这里面要加加进去的话，我们可以看到啊，啊，可以看到说 哎，十十一十二啊，这三个分别加入到这个哎，创客这个组啊，两个组合组。这是 s 一的配置。 这个 s 一在这里面我们要注意一下啊，他这个模式呢，我们有两种模式，一种呢就是手工负载分担，还一种呢就是静态的 ledcp。 在这里面 啊，我们使用这个手工负载分担的方式，手工负载环。这个手工负载分担方式呢，本身也是系统默认的一种方式。 默认方式也就是凡是加入到这个组的成员呢，他同时都可以负载负担流量， 就是都是活动联络。那么这是 s 一，我们再看 s 二 好了啊，创建聚合炼炉组，在这里面我们用啊，刚才我们是用创可炮的，就是批量增加啊。 成员组，那么在这里面我们呢也可以用啊，进入端口里去 进行加入。比如说我们进入十，把它加入到 s 创可一啊，这是第一个。我们再进入零杠零杠十一啊，创建到加入到 穿个助力群， 杠铃杠十二，一字创可坐啊，这是两种方式都可以加入。把成员加到这个一字创可图里面去 啊，这是啊，手工模式啊，手工模式。那么下面呢我们再讲一下这个 l acp 的这个静态 lcp 的模式。 那么首先我们把所有的配置清掉，把设备关了吧，然后再重启设备。 那么我们在这里面主要是推荐用 l 静态 l acp 模式电路 啊，用这个模式做两个聚合。为什么呢？在这里面静态 lcp 呢，是两台设备啊，他们可以互相选取，选取出 啊，主动设备还有被动设备，那么主动端和被动端这样的话，他们之间有什么 lcpud 这个豹纹啊，有一个互相传在手法，这个豹纹，这样的话就是某一条链路出现故障。另外 啊，然后呢，可以迅速的进行转发啊。比如说你当这个 某一条链路就是接到别的地方去，比如说我们把记忆零杠零杠十一这个接口呢，啊，我们不 小心接错了，接到其他设备上去了。这样的话，那么这条接到临其他电路的这条电路呢接口呢，他们就不会转发设啊，数据啊，正常的数据啊，剩下的两条呢，他可以正常的转发啊， 这也就是呢，是一种安全的方式。 那么我们进入 ss 一首先呢，创建 s 创客是吧，然后呢创， 然后呢我们修要修改，首先要修改这个模式是静态的 lcp 模式。然后呢添加聚合组啊，添加端口 零杠零杠十到零杠零杠十二啊。这是第一台设备，第二台设备，第二台设备， 调谈设备我们没有关，我们把调谈设备停一下，再重启一下，设备清掉。 在这里面就是一定要注意，就是我们加入到这个成员，成员的这个接口啊，要注意一下问题，就说每个一字创口接口呢，最多 包含八个成员。第二呢就是一字创口接口下呢，他不能套现，就说这个加入的这个成员呢啊，他只能驾着这个接口左右去，而这个接口呢，他啊不能啊，他不能是一字创口接口啊，本身 就是这个意思，一个以太网接口呢，他只能加到一个创可组，一个创可组，他不能加多个一个创可组。另外呢，就是你这边的联络 啊，几个接口加入的这个创可坐，那么他直连的这个对端的这几个链路呢，接口呢，也要必须要加入到相应的一个创可坐，如果你不加，两边是不能互相通信，正常通信，而且就是两端的这个这个链路，两端的这个 数量，速率，双攻方式都要必须一致。只是需要注意的问题。那么我们看第二个先创建一三 创客是吧，他的模式呢，也必须是手工服的安啊，静态的 lcp 模式。 然后呢添加这个接口，接口十到零杠零杠十二啊，这样的话我们就可以两端就可以正常通行。然后呢，我们可以来检查一下 这个一则创客的状态。在这里我们来看一下 工作模式呢，是静态 lcp 是吧，然后设备的优先级呢？系统优先级四三二七六八啊。系统的 id 呢？是个零 p 八一 啊，最少的，最最少啊，就是最低的。这个活动链接的预值呢，是一啊，也就是说最少活动就是其中三个，三个端口有一个电路是正常就可以，最大呢是八个 啊。状态呢，就是已经阿布状态，目前呢是三个链路啊，三条链路。 在这里面我们还可以看到这三条联络，你看十十一十二，他们都是活动联络 啊。端口的类型呢，都是一届啊。端口的优先级呢，是在二七六八啊。端口的这个序列号十一啊，然后还有些其他的一些状态。下面呢，这个是对端的状态，我们看的是 s 一啊。那么下面这个状态呢，就是 s 二的状态， s 二状态，那么这是 s 一， s 二。当然跟他内容是刚好，就下面部分，就上面，上面是下面部分啊。那么在这里面他们的系统优先级呢？都是三二七六八啊，三二七六八。 那么哪个是主动端，哪个是被动端？我们在这里。在这里还可能不太好看 啊，这边是林皮八叶，我看 下 s 二也是三二七六八是吧，四六 tb。 但是我们看不出来。我们怎么办呢？我们可以在全局模式下 启用这个这个优先级，那么这个优先级越小 啊，优先级越小，就是个系统优先级越小，那么他就是越优，那么他就是主动端。那么 s 一。设置他的优先级为一百以后， s 一就是主动端，而这边是被动端， 这时候你看他这边是优先机，是一百的是吧。对端呢是对端是三二七六八啊，对端三二七六八，那么 s 一他就是主动端。 那么在这里面我们也可以看到三台设备呢，他都是活动接口啊，活动端口啊。然后呢，我们也可以调整这个端口的优先机啊，来改变 啊，来改变。就说哪些作为活动端口，哪些啊，哪些不作为活动啊，哪些作为被动端口。 比如说我们在这里面我们想把这个沙这个端口呢，作为备用端口， 那么我们怎么办呢？我们先进入这个零杠，零杠一十二啊，修改他修改他的这个优先级 端口的油烟机端口的油烟烟机呢，我们把它改成一个默认四二七六八，我们把它改成四万， 这样的话，他给他有升级就降低了啊，就降低了另外一个呢，还有就是我们可以修改这个也是创可的这个抢占模式， 海尔碎片便宜清真 一个抢占功能。这抢占功能是什么意思呢？就是说呃，比如说三条联络啊，我们假如说断开了一条联络， 那么剩下的两条链路就被某一条背面路就进入啊活动链路了。但是呢，我们这一条链路呢，如果恢复正常，恢复正常，那么就是我们那条备用链路呢，他还要需要切回来。 那么所以说我们必须要使用这个抢占功能。如果你不抢占他这个备用的这个接口呢，他还是在转发数据，而我们新启用的这个呢，他不会啊，他不会进入转发， 就这个意思 啊。 这里面我们虽然修改了他的这个优先机，但是呢，我们三条都是这样转发，为什么呢？啊？默然情况下，我们三条都是 活动状态是吧，啊最大，因为最大的亮度是八个啊，我们需要修改啊，最大的活动亮度数预支啊， 也就是下面这个，我们来看一下这个是什么呢？就是这个活动接口数下线， 那么就是这个历史的是吧，用来配置最少的这个活动量数，而妈这里面有个最大的活动量数呢，配置量度最后会上显于值，在这里面上限于值，我们当前当前是八十八，所以 大家都是活动的。那如果我把这个最大的这个活动接口的电路电路数我们改成二啊，最低的呢，我们也改成二， 我们看一下是什么效果。这时候呢，我们来显示一下这个爱尼斯尔创可这个接口状状态。这时候我们可以发现什么 看，因为我们最大的是活动数是两个，那么就前面两个来啊，前面两个来转发出去，最后一个为什么不能讲转发出去，因为他的这个 借口的优先啊，优先剂要低于三二七六八，三二七六八就是这个意思。 但是呢，当如果我们的某一个接口，比如说这个石刹那断了，断开了，那么我们再看一下 啊，他断开以后，那么十二会立马就启用起来了啊，这样他会启用起来。如果我们就说恢复正常， 我们现在再来看一下， 恢复正常以后，因为他的优先极低啊，我们而且我们启用抢载模式，所以说呢，正常情况下是 是十和十一是转发数据是吧，因为他这里面一个抢占呢，有个时间啊，也就说有个三十秒， 三十秒，所以说我们一般情况要等三十秒以后，那么我们塔就可以转过来了啊，两三十秒过去以后，这个号端口就可以转发数量啊，转发数据了。 那么这个呢？就是我们今天所讲的开网店的聚合啊，这个用的是非常多的。好，今天我们这节课就讲到这里，谢谢大家观看。

就是我们的一个练字曲啊，本来想给大家做一下练字曲和实验啊，先给大家讲理论吧，讲理论以后如果有时间再给大家去做一下练字句和主要的一个作用，简单给大家说了啊， 简单啊，通俗给大家理解啊，电动聚合的作用主要是为了实现啊这个数据转发的一个可靠性，比如说这边有个 pc， 这边有个 pc， 我如果要进行数据访问的时候，我可以中间通过 这个多练路来增加他的一个稳定性和高性，对吧？啊，然后这个当然我可以在这三条练路啊上面去做练路具和 做电动聚合，做电动聚合以后呢，就可以实现我们所谓的一个所有的贷款来都可以转发我们这个 pc 实践房那个流量。大家这个要看模式的啊，要看模式啊，要看模式的，然后电动聚合的模式一共有两种啊，这个聚合组 我就不看了啊，聚合组说白了就是啊二层聚合组啊，三层聚合组，说白了就是能在二层三层端口都能做啊，就是在路由器上能做电动聚合，在交换机上也能做电动聚合，就这么一个意思啊，然后呢电动聚合的一个成员端口状态有一个谁的艾特和韩谁的艾特啊， 就是叫做选择状态和非选择状态，选择状态就是我们所谓的一个转发状态啊，非选择状态就是我们所谓的一个备份状态， 辈分状态，就说白了就是选择状态才能参与转发啊，如果你的嗯电路啊是转发这个这个谁。

什么是端口聚合？端口聚合又叫炼入聚合，简单的说就是将两个端口在逻辑上捆绑在一起，可一定程度上增加贷款传输数率，避免网络平静。 例如两个一千兆传输贷款的端口在聚合后，传输贷款就增加到两千兆。 除此之外，还能实现炼炉的溶于备份功能。以聚合端口炼炉中的一条出现故障，还有另一条仍然可以正常使用，有效保障了网络的稳定性。 总结下就是可以在不升级设备的情况下达成提高贷款、提高网络稳定性的效果，是一种非常经济的网络提升方法。
