ug打开x-t文件不显示

很多新手呢，在打开这一个 x 杠 t 文件的时候呢，都是直接利用的这一个文件打开，然后呢将这一个文件类型这里呢改成 x 杠 t 的这一个格式，然后呢去选择这一个文件，那这一种打开的方式呢，其实是能够加载到我们这一个产品，但是呢它的一个弊端呢是 我们的 ug 软件呢，会自动将我们的这一个文件格式呢转换成一个 p r t， 像这里的话可以看到呃 x 杠 t 点 p r t， 那这里的话如果用这一种打开方式呢，会导致后续我们在这个文档里面进行设计的时候呢，导致这个文件报废掉。那正确的方式呢是我们除 prt 格式以外的所有文件啊，我们都在这里呢新建， 新建好以一个 p r t 文件以后呢确定，确定好以后呢，我们再到这一个文件里面找到这个导入 x 杠 t， 然后 不能选择这一个呃 x 杠 t 的文件，确定把它导入进来，这样的话呢才是一个正确的打开方式。关注我，每天带大家学会一个 ug 小技巧。

大家好，今天给大家分享一个关于预知打开的一个问题。啊。啊，这已经遇见好几个了，就是说你这里打开了，但是点的话他点不进去，你看 啊，不管你是双击或者是你重新点开啊，重新启动，他这里也是正常有的，但是他就是打不开来， 对吧？你看只是在这里多了几个界面，不管你点哪个界面他都出不来，那像这种情况下该怎么做呢？好，这里教大家一个方法，我们啊打开任务管理器，然后我们随便找到一个，那右键点击切换到。 好，我们点了之后呢？好，我们切换到不行的话，我们就把这个，呃，点开这个里面，然后点击下面这个，点击右键点击最大化，好，看见没有？这样我们就能够解决这 个问题啊，然后你之后啊如果还出现这样，你就啊通过这个方法解决，通过这个方法解决之后，你再重启一次，他就可以正常了，就是说我们点最大化就可以正常了，这样我们就可以正常的一个运行。

只要使用过游击的朋友都遇到过这样的情况，我们一个好多零件的一个文件呢，我们导入进来以后呢，或者打开以后呢？去对它进行操作的时候，他选不中是吧？选不中，那这个是什么原因呢？ what？ 大家好，我是游击交流会夏男子。今天呢，我们和大家说一个我们经常会遇到的一个游击问题， 特别是我们新手朋友，他不知道怎么去处理，因为有时候我们的文件是别人发给我们的，他发给我们是有 x 杠 t 格式的，或者是 stp 格式的，那这种情况有两种，我们先说我们的 stp 格式，其实，呃两种格式，但是问题基本上是一样的， 那我们有些朋友，我们发过来 ss 刚踢文文件以后呢，那我们有些朋友的新手朋友，他不注意，他会直接去打开，那我们来看一下我们，我们直接去打开我们 这个，因为我这里有了，那我就把这个全部关闭掉吧，好吧，我这关闭好，我们来看 我们这个大开好以后呢，那我们想对他进行一个什么求和，什么都选不中，是吧？那这个因为为什么呢？就是因为我们这里啊变成了一个装配体的格式了，知道吧？变成一个装配体的格式，所以说这时候我们就没办法了，我们只有什么双击一下， 双击一下我们这个所所所选用的工作部件，我们在找比方有导员命令啊什么的，你看才能选中，是吧？就这这样是不是做操作起来很麻烦？那我们这种的话和我们 stp 也是一样一样的道理，我们就不演示了，我们 stp， 我们也是一样，我们别人发过来文件的话，我们都是 导入进来以后，他也是这种形式，那这种话我们怎么处理？有两种方法，一种方式的话是我们在插入这里， 我们在插入这里有一个关联复制，下面有个提升体，是吧？大家如果不知道还可以搜一下提升体，我们这个是呢框选一下，我们把这里打开给大家看一下啊。好，我们来看一下，我们把它全部选中，我们点下去让大家看这里的变化，好确定 看到没有这个题就出来了，把它提出来，就从那个装配的模式里面提出来，提出来以后呢？那我们这个时候呢，就可以对他每一个你看都可以选中了，是吧？都可以选中了，但是我们这种话你要是保存好保存一下啊，我们来看一下。保存了以后呢， 我来看一下啊，我这打成 s 那个，你看保存以后他还但还是这样的，还是这样会有好多文件，那这个的话是没办法，你拒绝不 了的，是吧？但是我们还有一种方式是我们怎么去，怎么去处理，如果说我们 s 杠 t 的话，我们就不要这样去做，我们怎么去做，我们只需要我们新建一个文件，新建一个 好，不要直接打开，把我们这个 s 杠 t 导进来就可以，因为新手回答，不如说我们导进来就可以了，你看 好，你看我们这里导进来以后，你再去保存的话，它就是一个文件，那我们 x 杠 t 也是一样，如果你导进来是的时候，你就是把我们的 s 杠 t， 你重新导出 s s c p 的格式重新导出去，导出 s 杠 t 以后再把它导进来就可以了。这是我们 只要用过，你用过游击的，你肯定是遇到过这种情况的。好，这个处理的方法的话，目前的话我知道的就这两种，或者是大家有更好的一些方法的话，可以一起来讨论，一起来分享一下。好，谢谢大家的关注和点赞，再见。

大家好，呃，今天晚上给大家分享的一个是如何利用 ug 来打开各种不同格式的文件， 在我们加工就是干活的时候，常常会遇到就是客户发来各种不同格式的文图档，有时候你需要 转换成其他格式，然后在游戏里面打开。我们通常用的格式有，呃，就是 p、 r， g 格式， st， e， p， 有 i， g， s， 还有就是 d， w， c， d 格式有好多种格式， 那你要是用 ug 打开的情况下需要转换一下，哎，转换完之后才能在 ug 中使用。 刚才给大家演示的是如何打开 igs， s， t， p 格式，还有就是现在演示的是 x 杠七格式如何打开， 因为在接到客户的图档的时候，有好多种格式 都需要导入，导入到游击中转换一下格式。还有一个很重点的就是在转换的时候一定要勾选，勾选有几个，有几个需要勾选的地 勾选内容为简化、优化曲面、自动缝合这些这些内容 键会出现烂裂，或者说是或者说就是有好多线条，有线条的话你再加我 出现稍微会出现一个小问题，然后你需要把这些面进行缝合，连接 以及画面去除参数，这样比较麻烦，那个一定要注意。再说一下，就是说在导入的时候一定要勾选这个选项位置， 这里就是最后导入的 cd 格式，二厘头的导入，这个就是方便在加工的时候，画图的时候进行拉伸， 用二 d 画三 d 的手，这比较方便。

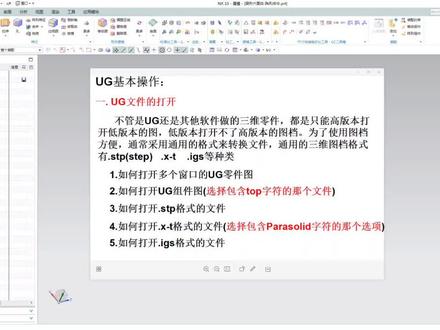

大家好，我是邮寄大师兄，这次我们主要讲一下一些邮寄的基本操作。 第一个是 ug 文件的一个打开，就是我们很多人在刚接触 ug 的时候就不会去打开一些文 ug 文件，那这里我们就 大概讲一下啊，就是我们不管是 ug 还是还是其他的，像 please 啊， green 啊这些，呃，软件做的一些三维图档， 他只能是有高版本的打开一些低版本的图，而低版本呢是打开不了高版本的一些图档的， 那为了一些，呃使用方便呢，就是一些用低版本想打开一些高版本做的图呢？我们通常通常会采用一些格式 来转换转换那个文件，那我们通用的那个文件格式有 他是 tpx、 康、 tigs 这这几这几种，那我们首先是介绍一下啊，嗯，如何打开多个窗口的 ug 连接图，就是我们 在一个 ug 上面打开多个零件，不同的零件啊，那现在我们打印机打开了一个，那我们打开第二个，我们点一下这个应用模块，然后再点一下建模， 然后我们再打开这个另外一个图档。那， 那我们假如说要回到那个一行六面六面题那个图档上面的时候，我们点菜单，这里有个窗口，我们选择这个地方，他就回来了。啊， 那第二个我们如何打开一个 ug 的主见图啊？这个比较啊，比较难一点，就是我们要选，就是我们注意要选择一个包含 top 字符的那个文件，什么意思呢？我们打开示范一下啊， 打开一个主线图，我们找找到一个 top 开头的，打开它 啊，这个是一整套的一个模具啊， 这里面包含所有的零件，你看包含了所有的零件，那第三个我们如何打开一个 stp 格式的一个文件？ 就是人家发给你的是高版本组的一个 sug 图档，他转了个 stp 文件，你怎么去打开它啊？那我们返回到一个零件窗口， 把它删掉啊，然后导入，这里有一个选项的 stp 二幺四的啊， 那这里有个 有个 stp 主打，再导入进来就可以了，然后他就会开始 开始计算了， 好，开始导入进来了，那有些同学就问问，他说我们怎么把这个东西导出去了，那同样的方法啊，这里导出，这里有个二幺四， 然后选择要导出的数据，这里要点击一下选择的对象啊，点这个，然后再输入一个文件名，讲出六六六， ok， 确定， 那这里你看在这里会有一个六六六的一个 stb 的一个文件了啊，那我们打进来的方法也是同样的啊， 那第四、第三，第四个，我们如果打开一个 x 杠 t 的一个文件，这个时候要选择一个这个选项的一个东西，什么意思呢？我们把这个删了啊， 导入，但就是这个选项呢？导入，导入的时候选择这个选项，那找到这一个以前导好的一个 xx 杠 t 的一个文件，直接点击一下， 那你就倒进来了，那其他的就倒出方法也是跟跟那个 stp 的方法是一致的啊，倒出也是选择这个这个选项，然后打开 ugigs 的，也是一样的这种方法啊。还有一个方法就是说，比如说我要 直接打开这个一个一系列面提的，我们这里也可以选啊，比如这里一个 igstp 的，那 x 刚提的啊啊，这里一个我们直接点击它， 那这样也可以打开的啊，这是可以打开一个零件，就是单个，单个的零件是比较方便的。如果说如果说是一个主见的话，比如说这个主见的话， 这么多零件在一起的话，他打开的时候他这个就有很多很多的零件在这里面。 那行，先讲讲到这里啊，谢谢大家，帅哥美女们记得点赞和收藏啊。

从零开始学学金，我是枫叶老师，今天呢我们来学习第一排的第十三行导入里面的这个 x 杠 t 格式啊，也就是个 p 开头的啊，我们点击他，嗯， 好，点击他之后呢，我们可以来到这个导入界面，对不对？在这个导入界面里呢，我们是看不到其他格式的一个文件的啊，我们只能够看到这种以点 s 杠 p 为结尾的一个文件。好，我们选择他。 好，直接呢点击， ok， 好，那么这个图档的话呢，就把它导入进来了啊，这就是我们这个导入里面啊，这个导 x 杠 t 格式文件的一个方法啊，专属于这种文件格式。

大家好，我是追梦啊，今天我们来遇到一个不常见的问题，就是我们这些图形啊， 在这个图形当中呢，他也显示不出来啊，不右击设窗口他也是没有的，然后这个这里呢，我们点击啊隐藏，点击显示他都是不显示的，然后呢我们看下图层，嗯，图层的话也都是勾上的哈， 图层呢，他就是不显示，那么遇到这样的问题呢，到底是什么原因造成的哈？嗯，其实呢就是跟我们的图层他也是有关联的，首先呢我们去格式里面找到这个四方可见图层，这里呢给他选上，然后呢我们从字下为全局， ok， 这个时候他就出来了 好，不知道大家有没有学会这样的一个啊，经常遇到这样的一个问题哈，但我们的图层啊，勾上不隐藏 或者是不消失的时候，那么我们只需要去重置一下这个地方啊，重置为全局，然后取消，这样呢我们就可以达到正常的一个湿度效果了。好，感谢大家一个收看啊，再见。

很多同学在使用 ug 过程中经常会遇到一些显示问题，这是一个宝币类零件，他是由多个体组成的，或者说一个体的上方有很多宝币。这种文件一般做好了可能不会有什么显示的问题， 但是当你进行缩小后，就会有这些黑色的线条出现了，这些黑色的线条是这个模型里面的垃圾体，包括一些球和球差球交到一些边就会显示出来，这个图形看上去就非常的乱，怎么解决呢？别一来哈。首先拿着这样一种薄饼的零件， 任意一种样子的都行，目前看这个薄板没有任何问题，我们现在在这个薄板上方做一个圆柱的拉伸， 刚取下 q 完成小图，现在 这个拉伸是在上表面上的，这些不用改点下确定，现在放大去看他的话没有任何问题，但是当我缩小的时候，越缩小越明显，再缩小点就非常清晰了。 一个模型越复杂，那这种碎边就越多，模型看起来就越烂。那怎么解决这个问题呢？ 他有一个小设置在菜单收选项，可是换你你可以去找到这个命令减小编慎诺，他在着重编里面把这个减小编慎诺点开点下确定你会发现就没有了，这样的话不管是再怎么缩小都看不到了，你学会了吗？

大家好，我是千一蹦，欢迎来到千人课堂，不是知识不分享，不是技巧不传播啊，今天呢，我们进行讲一个比较有趣的一个事情，也是我们这边学院的一个问题啊，他说呢，为什么我这边第一次进入家安环境啊，然后呢不弹出这个家安环境的一个绘画配置窗口，那 我们该怎么办嘞？啊？怎么办啊？就是我们举个例子啊，我们新建一下，然后呢新建个部件之后点击确定，然后呢点击启动进入到加工。哎，他没有弹这个窗口，他直接进入到我们的加工模块了啊，那是什么原因导致的？那是因为你建模的一个模板 错误导致的啊？因为你进模板呢，你直接进入家环境啊，设置了一下，然后保存啊，那么接下来你所有的新鲜部件，那么他都会直接进入到你的家环境啊，那就有错误的啊，那我们该怎么进行解决呢？ 那么第一个那肯定要找到我们的建模板，在哪里找？请注意一下啊，你把上面这个目录看清楚了，好吧，然后他呢就是我们的建模板，你要看到一 和一个 mm 就好了啊，只要看到他，他就是剑魔模板啊，然后上面呢是这个剑魔门的位置啊，然后接下来我们呢打开这个剑魔板， ok， 你看是不是在加温环境，是不是在加温环境，对不对啊？那现在我们点击工具， 选择工序导航器，单击删除组件啊，你确定一下 ok 了啊，那么删除好之后，点击我们取消啊，然后再进入到建模环境 保存一下， ok， 我们进模，进模模板保存好之后呢，把它进行关闭掉，然后我们再次进行新建部件。 ok 啊，了解了再进 选择呢啊，我们的一个确定。好，那么接下来我们进行看一下啊，我们的结果啊，启动加工，那么你就会发现呢啊，他就出现了这样一个加工环境窗口了，好吧。啊，那么同学们学会了吗？啊，学会的小伙伴点赞转发。好吧，非常感谢，那么同学们，拜拜。

我们很多初学者在打开一个 cd 的过程中呢，说找不到东西，那打开的话呢？第一个要把图层打开，因为有时候他图层关掉了，然后第二个呢，我们要把这个全部显示，可能他隐藏了， 下一个呢？在适合窗口让他全平，哎，你发现还没有看到东西，你扒拉一下，那有时候这个东西呢，他很小，在里面他 cd 的图里面有一些小点点，各种的占据空间了。

好，咱们经常再打开一些 xt 格式或者 stp 格式的时候呢，咱打开以后呢，咱们对这个图档进行编辑的时候呢，咱们会发现没有办法进行编辑，比如咱们先打开的这个图档打开编织面的时候呢？ ok， 没有办法编制，对吧？拆分的时候也没有办法拆分， 那这个是因为什么造成？是因为这种格式啊，在打开的时候很可能是一个装配格式啊，那咱们可以点一下这个装配导航器啊，咱们可以看一下这个里边会有一个装配的负责关系啊， 对，你呢？没有办法直接进行编辑，那这个怎么办呢？如果你只想对其中的单一部件进行编辑的话，那 ok 呢？咱们有个简单方法，就是邮件啊，咱们可以把它设为工作部件， 打开他。呃，设备工作不见以后呢，咱再次打开平时面的话，咱们就可以进行编辑了，对吧？但是如果说你打开的这个图档里面有很多个格式都需要进行编辑的话，这个怎么办，对吧？好，那这个的话咱们来看一下啊，咱们呢？好，可以把这个 所有的部件咱们都拿出来，对吧？啊？都拿出来，拿出来以后呢？ ok， 咱们狂选他啊，狂选他。完了以后呢，咱们可以打开，咱们这个里面会有一个装配啊，那装配导航里面会有一个功能，叫做微物机和连接器。打开啊，打开以后呢，咱们选择题啊，选择题 好，选择题以后呢，关联呢？你可以关掉啊，然后打开隐藏原先，然后呢，咱们好好选一下咱们这个产品，对吧？啊？完了以后呢，咱单击确定啊，好，稍等一下。 好，那咱们这个通过 vivo 机和连接器呢，这个所有的图档呢就可以抽取出来了啊，出来以后呢，咱们可以打开咱们这个编辑功能，咱们来看一下。好，毛坯啊，咱们也可以进行编制，对吧？啊？咱们隐藏一下。 好，然后呢咱们这个部件啊，咱们也可以看一下，大概咱们偏支，对吧？啊， ok， 咱们都可以进行一个操作啊，当然还有一个简单的解决方法呢，就是你在打开的时候啊，你别直接用 打开这个方式来打开，对吧？好， ok 啊，那你可以怎么办呢？你可以打开咱们文件啊，单机导入啊，然后呢选择咱们对应的格式再导入，这样的话也可以避免咱们出现装备格式啊。

ug 程序不显示时间问题解决方法？好，大家好，我是三九教育的追梦老师啊。好，今天我们来看一下这样一个问题，嗯，当我们这个程序变完过后呢，是吧？我们这个后面的都会显示一个时间 啊，像这些程序的话后面都会有一个时间，但是我们这个操作的话呢，他是啊没有提示这个时间的，那这种问题到底出现在哪里呢啊？他没有出现时间，说明他就没有识别到这个进给和这个转速。 好，我们来看一下这个刀路，通过这个观察这个刀路哈，他是没有这个进刀线的啊，全是这个蓝色线，直接就插下去了，这里可以看出来他这个就是一个 下刀高度的一个问题，我们去设置一下。 嗯，好，通过这个高度可以看出来哈。嗯，我们这个高度他是没有设置的，所以说我们这里呢要设置一个高度啊，这个是螺旋径的话呢，我们这个直径的话要稍大一点啊，稍微，然后确定， 那我们再深层一下，看好，这样就会有一个定道线的一个高度出来了啊，螺旋的。好，然后呢我们再来看一下这个时间， 你看现在他就有时间了哈，所以说我们每一个设置的话呢，都不能够去啊，忽略掉，一定要很好的去了解我们这些参数的一个意义。
