revit风管怎么连接

revit 中管道式设备如何快速附着管道？这个要满足。我们画了一个风管和一个轴流风机， 当我们想把这个轴流风机和这个风管连接的时候，我们通常就比较麻烦哈，首先就是先点击这个风机，然后出来一个风管，然后再去调整这个风管的标高，给这个标高保持一致啊，再让他连接，然后今天这个方法 是如何快速的去让他们连接，这时候我们返回一下，返到原始状态，这时候我们可以看到这个风机的高度，标高是零， 风管的标高那是二七五零。接下来我们就不采用第一种方法，因为第一种方法比较麻烦， 然后我们直接让这个风管和这个风机吧，直接连接，然后看一下，接下来就如演示一下如何操作好，点击一下这个风机，找到风机的这个按钮吧。啊，拖拽，直接拖拽，拖拽到这个风管的连接键上， 松手，好，这样就完成了。我们可以看到此时风管在飙高啊，还是不变的，风机的高度就自动适配到风管的高度了。点赞关注，徐工带你学习更多闭目知识！

大家好，今天我们接着讲薄钢板法兰链接分管的外形三通创建 y 型三通的配置，我们提供了两种，零四 w t， 零点七五 d x t 角度 y s t 等镜中屏，也就是说 零点七五的弯头，以角度来描述的大小头和外形三通是等镜中品的外形三通。现在我们来创建一下外形三通， 选中等进中频，然后直接对其实时连接，这样 我们就完成了等近中频 y 三通的创建。第二种， 零五 w t 零点七五 d x t 角度 y s t 变镜底屏，意思是说第五类弯头我们选用零点七五大小头，我们选用角度 y 型三通，是变镜底屏特性的 y 型三通， 现在主分管一米乘五百，三米标高，分支分管八百乘四百，两根 f l 三米， 那么此时我们直接对其实施边境底拼的三通连接， 此时分支管道已经变为坡度管道，所以这种绘制方法是有缺陷的。我们回车，那应该怎么来 创建变镜底屏三通呢？首先将次管道我们改为一米乘五百， 也就说保持与主分管同样的呃规格和标高，此时我们再对其实践实施连接， 由于我们知道这两公分管是八百乘四百，然后我们把基础规格再归正， 这样我们就完成了边境底屏 y 型三通的模型创建。我们来看一看三维 零四类是等径中频，等径中频可以明显的看到它有两个大小头， 保持的是中平，也就是说主分管中心标高三米，分支分管中心标高也是三米。 我们来看一看边境底屏 y 星三通。边境底屏 y 星三通在工程中应用十分广泛，它的特点是主分道中心标高三米，分支分道 中心标高两米九五，但它保持了分管底部的平整，所以称之为边境底屏。 好，今天的课就讲到这里，谢谢大家。

大家好，今天我们讲薄钢板法兰分管， 薄钢板法兰连接的分管，其基本的模型创建方法，基本的配置有两类，零一 w t 零点七 d x t 长度 s t 四十五度直线导流，意思就是说弯头配置为零点七大小头，以长度的形式来表达。 三通，我们以四十五度的行驶来保辖是直线导流，我们来看一看 关径变小， 我们从三位中来看一下， 现在我们来看一看薄钢板法兰连接分管的第二种配置类型，弯头，我们配置零点七大小头，我们配置为角度，我们用四十五度弧线导流的三通形式来绘制 添加法兰， 然后管道边境。 好，我们再来看一看它的三维形式， 这一个就是四十五度弧线导流的形式， 这两种模型的薄钢板法兰连接分管的创建形式非常有利于以后的模型协调，谢谢大家。

大家好，今天我们继续讲分管模型创建，今天讲的主要内容是管道设备的添加， 最常见的管道设备添加是消声器，这是一根一米六乘五百的排风管，标高三米， 此时我们要添加消声器，我们选中消声器，然后添加消声器， 修改消声器的长度， 这样消声器就添加完毕。 第二种情况是我们经常在直断笑声器安装不完整的情况下，我们要采用笑声弯头，此时我们选中笑声弯头， 然后实时连接 修改消声厚度一百，这样我们就完成了消声 弯图的绘制。我们在三维看一下情况， 这个是管道消声器， 这个是分管销声。馒头，好，今天就讲到这，谢谢大家。

大家好，今天我们继续讲分管模型创建，今天讲的主要内容是管道设备的添加， 最常见的管道设备添加是消声器，这是一根一米六乘五百的排风管，标高三米。 此时我们要添加消声器，我们选中消声器，然后添加消声器， 修改消声器的长度， 这样消声器就添加完毕。 第二种情况是我们经常在直断消声器安装不完整的情况下，我们要采用消声弯头，此时我们选中消声弯头， 然后实时连接 修改销声厚度一百，这样我们就完成了销声 弯图的绘制。我们在三维看一下情况， 这个是管道消声器， 这个是分管销声。馒头，好，今天就讲到这，谢谢大家。

大家好，今天给大家讲解一下 revit 管道系统的设置。首先打开 revit， 新建一个项目文件， 项目样板这里随便打开一个样板文件都行，这里我选择建筑样板新建，勾选项目，点击确定，打开以后在足这里点开，找到管道和管道系统， 点开管道系统，可以看到这里已经有预测好的一些管道系统，我以喷淋系统为例演示一下，随便选择一个管道系统，点击复制 总命名为叛逆系统， 双击 penny 系统，在材质这里添加一个材质， 选择新建材质 名称改为彭琳， 在这里改个颜色，点击确定图形这里颜色先不改，等会看一下不改颜色是什么效果。系统创建完以后，我们接着创建管道， 点开管道类型，在默认这里直接重命名，名称改为喷淋管道， 双击喷定管道，点开管线布置管道材质可以用碳钢或者根据设计图纸要求进行更改，可以看到弯头这里包括下面这些管件都是无。然后我们去载入相应的足，点击插入 载入足，选择 m e p， 找到水管管件，从这里面找到卡箍类型的足，这里好像没有没有没关系，我们去构建屋找一下， 打开构建屋想象卡，点击所有构建，选择按章题找，在这里找到卡库，连接水管管件，然后把需要的这些管件类型全载入进去，点击布置布置， 按 esa 取消，重复以上步骤，依次载入需要的关键类型，载入一个三通， 一个四通， 一个过渡键，载入完以后双击 penning 管道编辑，不管系统，依次把关键类型添加上， 添加完以后点击确定，出现这种弹窗说明没有进行管线尺寸的配置，回去再设置一下最小尺寸改为全部好了， 点击确定。接下来打开系统选项卡，点击管道选择喷铃管道系统改为喷铃系统， 管径一百五，高程改为三千，开始恢复管道， 看不到的话把详细程度改为精细，视觉样式改为卓， 还看不到，那就看下视图范围 p o 切面和顶部，这里改为 s 签确定，这时候就能看到绘制的管道了，可以看到管道边线为白色和木门关，给它更改一下， 双击盘点系统图形替换，这里点击编辑填充图案改为实线，颜色改为和管道颜色一致，点击确定，这时边线颜色就能和管线颜色保持一致了。接下来继续绘制管道， 管道交叉自动生成四通 管道变镜自动生成变镜接头。对于喷淋管道直径五十以下的管道，管件一般为螺纹连接， 那这时候我们要继续调节布管设置，点击管道编辑类型，点开编辑， 点击编辑栏，在这边会出现一个加号，点击加号添加行，添加以后就可以对管道尺寸范围内所使用的管件进行分配。这里没有龙尾连接的组，先关掉载入组进来 选择按转体找，找到水管管件螺纹链接，像这种弯头是我们需要的，裁入进去， 再载入一个过渡键，这里没有，去自带的足库里面找一下。 ctrl 加 a 全选都载进去好了，继续编辑管道布置， 在弯头这里点击一下，然后点击加号添加行，把 d 行改为螺纹管件， 下面一行改为卡股，关键螺纹连接范围改为六到五十， 卡股连接范围改为六十五到最大， 下面这个过渡键也一样，点击添加好， 下面一行改为卡库链接，上面一行改为螺纹，链接范围也是六到五十， 下面范围六十五到最大，点击确定确定。这样在画管道的时候，大管径和小管径的管道就能区分开连接管件的类型了，进行绘制试一下，管径改为六十五， 转弯以后变为四十，这里就是螺纹连接键， 然后把管径改为三十二，继续绘制，这时候就是螺纹连接键。好了，到这里一个完整的水管系统就设置好了， 接下来我们可以使用建立好的喷淋系统进行复制，名称改为消火栓。消火栓使用的管件类型和喷淋都是一样的，我们只需要把系统颜色区分开就行了。双击消火栓，系统图形替换，颜色改为红色 才是这里新建一个名称改为小虎栓， 颜色同样改为红色。 管道这里同样进行一个复制，名称改为锈栓， 这样消火栓系统就设置好了。点击管道管道，选择消火栓系统改为消火栓 就可以进行绘制了。 接下来以乘插管件为例，我再演示一下排水系统，可以先复制一个管道类型，名称改为排水， 双击排水管道，点开编辑这些管件都需要进行一个替换， 点击插入选项卡载入足， 找到乘插类型，这些全部载入进去， 然后我们复制新建一个管道系统， 名称改为排水， 双击改下颜色， 新建一个材质，名称改为排水， 颜色也改为黄色。确定 选择绘制管道，管道选择排水系统，同样改为排水 尺寸改为一百五进行绘制。 排水管件刚刚载入进来，没有进行设置，现在改一下 管道材质，这里也可以 也改一下，改为塑料材质， 然后把下面这些管件依次改为 pvc 材质的管件 确定。对于已经绘制过的管道全选编辑，重新应用一下系统就行了。然后我们可以选中管道继续进行绘制， 这样排水系统也做好了，通常还有焊接连接，法兰连接，我再以法兰连接大概演示总结一下，第一步，复制系统并重命名， 改下材质祛斑系统。 第二步，复制管道并重命名，改下管道材质并更改管道连接键，类型相同则不改。 第三步，进行绘制，绘制时确认管道类型和系统类型。 至此，管道系统的创建重点总结完毕。接下来进行封管系统的设置，在足这里找到封管和封管系统，点开封管系统，这里已经可以看到预设好的几个封管系统。直接双击送风 系统，和水管一样进行一个颜色和材质设置， 然后开始创建管道，这里可以用圆形，椭圆形和矩形， 我们选择矩形复制一个名称，改为送分封管。 双击送分封管，不管设置，这里点开编辑管件还是没有，我们再入一套过来， 找一套弯头载入进去，再找一套接头，再搞 一套三通， 双击送分分管进行，不管编辑弯头这里改为法兰连接。 t 型三通这里保持不动连接这里选择法兰连接。四通没有先不加其他的管件先不管，需要的时候再更改也行。 然后我们选择绘制，选择送风风管系统，选择送风， 进行送风风管的绘制。弯头曲率可以进行更改，选中弯头， 点击编辑类型，复制一个名称改为零点七曲率这里改为零点七确定，这样弯头曲率就变小了。好了，风管系统设置完毕，其他风管系统直接复制， 重命名为排烟，改个颜色，换个材质， 复制一个封管名称，改为排烟封管。排烟系统创建完毕， 核实风管类型和风管系统后开始绘制。 好的，没问题，接下来再讲一下桥架，在足这里找到电缆桥架， 选择曹氏桥架进行复制，名称改为强电桥架， 双击进行一个配件的设置，文件里面没有，需要载入一下。 找到共配电 配电设备，电缆调架配件 直接全选，打开装机强电调价，进行电量调价的配件配置依次都改为草式配件， 点击确定。然后进行一个 个桥架的绘制，选择强烈桥架进行绘制， 由于桥架没有单独的系统，所以无法对不同的桥架设置材质，要么所有桥架使用同一种材质，要么使用过滤器进行颜色区分，但本质上材质还是一种，这里说一下最常用的过滤器设置方法。点击管道，点击边际类型， 在注视类型这里输入强电，点击确定。作为对比，我再复制一个条件， 名称改为弱电条件， 双击弱电桥架配件这里都 都不动，下面类型注释，这里改为弱电确定。先把弱电调架绘制出来， vv 快捷键在过滤器这里点击编辑类型，新建过滤器，名称改为强电调价 类别这里选择。电缆脚架 规则这里选择。类型注视等于强电。点击应用， 然后复制一个过滤器名称改为弱电，小家 改为等于弱电 确定，点击添加。选择两个过滤器确定填充图案，这里分别设置。颜色图案，选择实体填充，点击确定。 确定，这样我们的桥架就有了颜色。配件这里没有颜色，我们继续进行设置。打开过滤器设置编辑类型里面选择强电桥架， 在另一别里面勾选电缆调加配件，其他设置都不动，点击应用。弱电也是同样的设置， 点击确定还是没有颜色，那就去更改它的桥架配件。在主屋这里点开电缆桥架配件，找到我们使用的配件类型， 点开进行一个复制， 一个改为强电，一个改为弱电， 然后再对小架配件进行一个调整。 弱电这里改为弱电。弯头，然后选择弯头 类型注视这里添加为弱电，点击确定强电，忘记设置了强电弯头，这里改为强电 类型注视这里添加为强电。 设置完了测试一下，试一下弱电调价 没问题，再试一下强电调价， 稍微有点问题，应该是配件设置有点问题， 这里把弯头配件改为强电确定直接选中桥架，重新应用类型，再进行绘制， 这样就没问题了。对于三通同样要进行设置，找到三通的配件， 点击进行复制，一个为强电， 一个为弱电， 然后把弱电三通也画出来， 选中管道编辑类型，把管件配置再修改一下，这里三通改为弱电 确定前面也一样， 然后点击三通 类型注视这里强电改为强电。弱电这里点击三通类型选择弱电， 然后类型注视这里改为弱电，点击确定绘制，试一下 弱电，没问题，再试下强电， 好了，没问题。到这里，整个机电系统的创建都介绍完了，我们下期再见。

今天我们来看到一个学员的问题，蜈蚣风口怎么快速连接到风管上去呢？有什么比较好的方法？ 那大家可以看到现在呢，这里是我们的风机盘管，下面是我们的风口，我们需要把我们的风口连接到我们的风管上啊，一般来说我们可以选择我们的风口，然后在我们的布局选项卡下面找到我们这个地方有个叫做连接到， 选择我们连接到，然后选择我们的风管，他会自动连上去，但是呢我们的风口比较多，我们每一次都要点选他，然后再点击布局连接到是比较麻烦的，那有没有比较快速的方法呢？有的哈，我们可以给我们的这个连接到设置我们的一个快捷键， 在键盘上输入 ks 快捷键，秘密在这里呢，搜索我们的一个连接，然后打一个空格，再加一个到。 在这里呢可以输入我们的快捷键，输入两个或两个以上的按键， 点击指定，点击确定。然后呢我们可以选择我们的风口，输入快捷键 l l l， 然后连接过去。 那还有没有更快速的连接方式呢？有的哈，怎么去连呢？选择我们的封口，我们刚刚是输入了快捷键连接到的一个命令，我们这个时候可以选择我们的封口，再按一下回车连接到我们的封管， 回车键是重复我们上一个命令，选择我们的风口，再次输入回车连接到，这样我们就可以快速的连接我们的风口与我们的风管。关注我，带你学会更多的闭门小知识。

今天说一下如何利用方管管件来达到方管一个对接的目的。只有我们在模型中换了两家方管， 第一节风管呢，他的宽度八百，高度为四百。第二节风管呢，他的宽度五百，高度为两百。好，这是他的一个管件，我们选择这个管件， 这个时候呢，我们就是要达到风管啊左右对齐的一个目的呢，我们需要修改他的一个管件等偏移宽度， 也就是管件原有偏移宽度加上或者减上风管两个风管它的宽度之差的一半只能达到 他的一个。嗯，左右一个对齐的目的的，首先呢，我们加上一下他的方管宽度的一半，也就是放宽度的一半会。呃，一百五啊，这个时候我们加上一百五， 变成四百吧，我们运用一下啊，我们可以看到这时候风管呢，他就在上部，他骑平了最后一脚， 我们再选择这个管件，我们减上大家宽度的一半，减上一百五，使用一半， 你再应用一下，这时候可以看到风管呢，他在下部，他起拼了，那在立面上呢，我们进入立面，蓝立面看一下蓝立面，这是他的一个高度，他俩呢同样 道理，我们选择这个管件，这个时候呢，想要利用这个管件达到他上部或者是底部和高度要对齐呢，就要修改他的一个定义，高度，我们刚刚知道两节分管他，他的高度之差 啊，为一百一百呢，同样的道理，他是这个修改，就是在他原有的变音高度加上或者减上他高度之差的一半，刚刚也知道了他高度之差的一半为一百，这个时候呢喂，加上一百就变成二百的话，二百， 因为下可以看到这个时候方管就敌对齐了，我们再选择这个，我们撤回一下，撤回一下再选择这个管键，这个时候呢，我们 减去他分管高度差的一半，也就有十多，减去一百，一百减一百等于零，我们再运用一下。好，这个时候呢分管高度方面呢就变成顶对齐了。点赞关注徐工，带你学习更多闭目知识！

讲完了风管的位置之后，我们还要讲关于风管系统的一个怎么来区分，我们选择这一根风管，然后按 tab 键 慢慢的全选它，然后选择我们的风管系统，看这边， 我们风管系统呢是属于送风，但是在在我们的风管暖风系统中，大型项目会有很多系统，看这里把我们把视线移到这个上方，暖气这边，风管系统这边会有 回风、排风、送风，这是一个系统，回风、送风、排风系统，然后我们还会有什么，还会有排烟、送风、新风回排烟等等系统， 但这种系统他一旦过多的话，就会需要我们给他新建一些，新建一些系统或者怎么新建哦，可以看这里。回风回排风， 我们可以选择他左键点击他，然后右键选择复制， 复制 mini， 复制一个排风二，我们把它改成排烟系统， 哎，这样就有排烟，然后 顺丰也是一样应该复制，然后把这个顺丰二系统，顺丰二系统从命名改成 ok， 真空系统， 好，这一块是我们的宋鹏，好，我们把它复制一下，复制过来， 选择他的风管可以改成新风， 然后这一套风管，所有的风管这个连接的系统，他们风管这边幸福类型都变得心慌，改回风也是一样道理，但是我们现在看他的 平面上，他们现在都是一个颜色，这个时候我们行动系统和送货系统可能需要一种颜色的区分，在我们 这个项目表演卡里面可以设置他的颜色，进入图形替换，可以把它搜索为预设， 然后这个颜色是蓝色， 然后因为清风和这个排风他都是属于排风系统，他们可以在这边进行一个系统的更改，如果我们画的所有，我们需要画的是排烟系统的话， 柜子封管也是压到底的，对不起，换一个开封的封管， 这个风管台风我们他还是设置的绿色，你可以把这几个风管都都一一设置一下， iphone 传接它改成黄色， 配音 还应该是红色， ok， 握住 这种，这样在绘制系统，绘制这个软铜系统，封管系统过程中， 如果是遇到了遇到那个，比如说调试碰撞啊，结构啊区分的那种管线综合的时候可以就是一目了然，可以看出哪一个总管是什么系统，根据它的颜色就可以区分区分出来。

大家好，我们来看一下，在和咱们风机风管连接的时候，在咱们的图纸上都会有一个这样的标注， 大家留意到没有？咱们的风机哈，咱们的风机和风管在连接的部位呢，会有一个这样的标注，对吧？咱们的图纸上面会跟大家标注出来，我们有小伙伴说，老师这是什么呀？ 这个就叫我们风管的一个软连接，或者说是我们的什么呀？ 软接头哈，软接头为什么要有他呢？就是我们来看一下咱们施工现场的图片，比如说这个是我们的逐流式风机的出风口，对吧？这个是我们的风管，这个是我们的风管，那么我们的风机和风口， 风管之间，风机和风管之间怎么样啊？用我们的柔性材料连接在一起，为什么呀？减少震动， 减少震动哈，你想我们风机一启动，他是怎么样的？里面有电机在转，在运转，在工作，对吧？他会有一定的震动，那么如果说直接硬碰硬的话，对吧？ 就硬钢的话，那就怎么样啊？可能咱们整个管道系统都会跟着晃动，有震动，对吧？这对我们的整个系统其实是非常不好的，那么咱们怎么样啊？ 呃，在我们的长期的这个工作经验积累，我中间怎么样啊？用帆布接口啊，或者用我们的复合材料做一个软连接，对不对？我们做一个软连接，那么怎么样啊？这个位 的震动，我们风机的震动就不会传到风管当中来了。那有的人老说，那在软件里面，我们怎么样来把这个软连接计算出来呢？其实我们不用特意去设置说计算我这个软连接吧，我们先识别风机， 再识别风管，然后怎么样？我们拉着风管把它怎么样？拉到我们风机位置，我们可以看一下，你看 他就会生成。自动生成我们的什么呀？软接头，自动生成我们的软接头哈，我们的软件给大家已经 设置好了，对吧？给大家已经设置好了，你看它自动就给我们生成软接头了，很方便的一个设置哈。

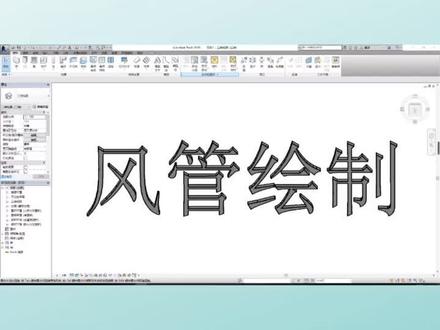

今天我们来讲风管的绘制，单击绘制风管，点击右下角的设置，可以对系统进行管理，分别对系统规格计算进行设置， 设置完成后回到主界面，设置系统类型、风管类型、风量设置节面尺寸、标高以及对齐方式绘制是点击图中绘制起点，拖拽鼠标完成绘制，修改数据后可继续绘制。绘制完毕后单击风管自动连接，连接两个风管。

首先导入防排烟 cid 图纸， 点击插入事业的链接 定位中心到中心，导入单位毫米 隐藏电器 cid 图纸 对齐，坐标 已经对齐了。 然后锁定 项目浏览器 东莞 举行封管复制一个 从命名 举行风管， 点击插入载入足 分管管件， 这些全部载入， 双击举行分管编辑布线系统， 点击封管系统， 点击排风复制一个重命名 排风排烟 设置一个材质。

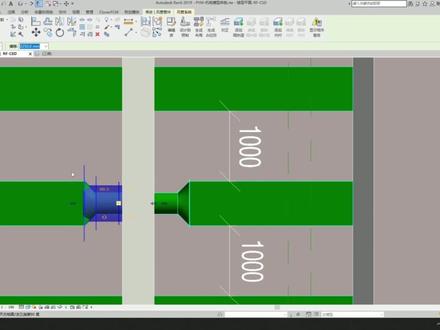

大家好，今天我们讲分管套管，分管套管分两种情况，一种是单根分管过砖墙，二结构墙。 另外一种情况是单根分管过梁或者是混凝土的墙，人方墙。那么此时我们应该如何添加套管？首先我们看第一种情况， 我们选中二结构套管，实施添加 修改套管的外扩值为一百，修改套管的长度为墙的宽度四百五，然后实施对阵。 第二种情况是我们的巨星分管穿越梁。 我们先讲分管直接穿过混凝土梁的做法，首先选中 分管，然后将它打断， 将风管变为圆形， 选中一结构套管，编辑它的规格为三百。 添加套管， 修改 top 的长度为四百五十， 修改 top 的外扩值为五十。 然后对阵 第三种，预埋分管。 我们在混凝土墙上边要预埋分管，也就是说不是套管，而是分，直接从预埋的分管中通过分管两端实时焊接。 此时我们做法是将风管打断， 将这段分管 变为预埋 管，修改管径为三百， 然后添加预埋的分管，修改它的长度为四百五十 线框，然后实时对阵。 我们在三维中看一下， 第一种是单根分管穿过二结构墙，第二种是单根分管穿过混凝土的梁或者是墙，需要埋设套管的情况。 第三种是分管穿越混凝土墙，由于种种原因不能加设套管，而直接埋设分管的做法。 好了，今天就讲到这，谢谢大家。

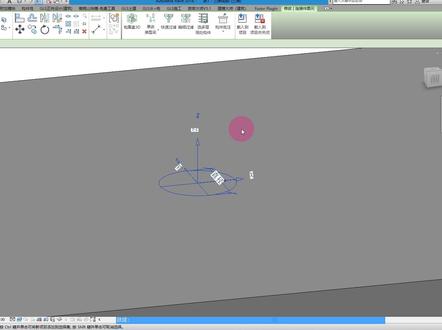

大家好，我是知识并目大学的宋成龙老师，今天呢主要跟大家讲解一下，就是管道连接键的一些设置， 我们本节课需要针对 vivo 软件管道连接键的一些添加参数，还有一些添加的一些步骤呢进行一些讲解，那么下面呢就请大家打开我们的软件看到。现在呢，我们是所处在一个足够键的一个样板，我们点击创建， 使用拉伸面料任意拉伸出一个构件，因为我们在平时绘制模型的时候呢，会自己制作出一些构件，然后与管道啊或者说是其他的管线进行连接， 是我们所创建出的构件呢，是没有连接口的，也就是说我们所创建出的构件，他是不能够与管线还有一些管件呢进行一个连接的，这是为什么呢？这是因为我们所创建出来 的构建呢，他只是一个单一的构建，没有其他的一些属性。所以说呢，今天我要教大家怎样在已经创建完成的构建之上添加一些连接件。 首先呢点击显卡上方的超级显卡，在绘制构建命令后方呢，他会有一些电器连接键，管道连接键，还有一些风管连接键，就像现在我们点击管道连接键， 我们现在试取所绘制的一个平面，可以看到他是有一个蓝显的一个状态的，我们进行点击，我们现在可以进入三维台查看一下， 这里呢大家可以看到出现了一个绿色红色的一个图标，也就是一个连接键的一个位置，我们选中这个连接键，走到水平栏这里呢，他会有相应的一些显示，例如他的流向，还有一些系统分类 是什么类型，我们可以进行一个调节，可以调节为干式消防系统，然后在这里呢是他一个流量在最下方呢，也是最重要的就是他的一个尺寸， 我们可以更改这个直径，例如将它调节为二百，可以看到这个连接 键呢大小已经有了变化，也就是说我们现在这个连接键呢，它是可以连接直径为二百的一个关键的，如果说想连接其他的构件呢，我们同样将它的直径呢进行修改，流行在三百五，现在呢 我们这个连接键就可以连接一键为三百五一个管道，我们可以将这个连接键的直径进行一个参数添加，在后期项目当中应用到的时候呢，我们就可以 根据一些参数来进行调节，可以节省很多时间。在这里我需要跟大家说的一点就是我们这个连接键啊，他是工作于一个平面的，也就是说我没有几个平面，他就可以创建几个连接键，就像现在我们失去工作平面 是取这个方向，看到这个里面呢，他也会生成一个连接键，同样我们将它尺寸啊进行一个调整，可以看到他的大小呢已经发生了变化，我们可以根据 盘上的上下左右呢来调节它的位置，同样也可以选择对外选卡下的移动命令进行一个微调或者是整改，都是可以的。也就是说我们创建完一个足够电之后呢，我们需要参考他的类型呢来添加一些连接键，利用这个风管 电器还有一些线管都是可以添加连接键的，那么这堂课呢？就讲到这里，知识并大学，专注于建筑新技术人才能力培养的在线大学。 现在加入新建 vip 课程会员立享五十门闭目实战课，免费看微信搜索知识，闭目公众号实时了解最新免费直播公开课。
