cadence怎么建原理图元件

点击 file 六 library， 然后保存为 cbs， 我们保存在桌面上，随便命一个名称， 然后点击保存，然后鼠标点右键 newpart 命名，比如我们 t p s 七九三三零，它的封装是 s o t 杠二三杠五，然后点击 o k， 这样我们就得到了一个基本的元气镜面，然后我们再放置引脚，先放置第一个 引脚，第一个引脚是 v in 输入端 好，我们一连放三个，然后再来修改这个框，我是可以拖动的，鼠标左键可以直接拖动，然后放好它的标号，第一个是 name， 第二个是 number， 就是引脚号，第一个是引脚名称， 好，这个要修改一下，再放置第四个引角，四个引角是 f b， 然后 name 是四， ok， 好，再放置第五个引脚，五个引脚双击修改，准备 out， number 是五， 然后画一个外部的一个框，直接点叉掉，直接点叉，然后点式燃气键，我们就直接已经保存了，然后我们再先建一个 design 设计文件， 然后我们再加元气键库，点，直接点 ad library， 点双击 iwe， 然后复制的文件 t p s 七九三三零已经在了，直接点 ok， 放上， 这样子我们第一个元器件就创建成功了，然后双击看一下它的手信，封装是 s o t 二三杠五，代表我们的元器件创建成功。

大家好，欢迎加入 s i g 零零七，从今天起我们就开始学习 k 单词软件的使用方法，这套 k 单词软件使用教程呢是 s i g 零零七系列教程的一个部分，那么除了这套教程之外， s i g 零零七系列教程呢，还包括 啊，开单词软件的仿真教程、天六千系列电子皮开发应用电子皮开发环境 css 软件教程、高速电路信号完整性设计，电子兼容设计啊这些教程呢，那么在今后会陆续的推出，请大家关注。 那么大名鼎鼎的开联词软件，大家一定都听说过，那么这套软件呢，它是定位于高端设计，如果说你以后想从事高端设计的话，那么我劝大家一定要好好学一学这套软件， 对于你以后职业的发展会很有帮助。这套软件的功能非常的强大，那么很多高端的产品都是用开单词软件来设计的，大家都比较熟悉的，比如说电脑主板，手机主板，那么有百分之六十以上都是开单词软件的手笔。 这套软件呢，给用户留出了非常多的啊控制接口，那么在 pcb 开发的过程中，几乎每一个操作环节你都能随意的去控制，那么所以说呢，操作起来也稍稍有些复杂，那么很多人在学这套软件的时候都会感觉很难，很长时间都不能入门， 这里我可以告诉大家，其实这套软件并不难学，你之所以感觉到难，就是因为你没有掌握一个正确的学习方法。那么我在策划这套教程的时候，一直在反复考虑的一个问题， 怎么能让大家在最短的时间里尽快的学会这个软件，后来呢，我找到了一种工程化的一种学习方法，那么我相信带大家学完这套教程之后，一定会呢，对于开通软件的操作比较熟悉，然后能够熟练的进行工程开发， 那么这套教程的宗旨就是希望大家呢，嗯，不仅仅是学会，更重要的呢是让大家如何快速的去学会它。 那么另外一个呢，也是呃，希望大家在学会软件的同时，那么也学会 dsp 硬件的开发，那么让新手入门不是很困难。 那么这套教程呢，是以一个工程项目为主线的，从原理图设计开始，一步一步手把手的教你软件的使用的主要缓解和操作方法。那么 下面我们就来看一下我们要开发的电路板项目。 嗯，这是一个 dsp 最小系统，那么整个系统呢，非常的简单，主芯片采用的是天 i 公司六千系列的一款 dsp 六七幺三，那么其他的模块呢？包括时钟模块，电源模块 啊， flash 用于存储电子皮代码，还有一片 sd ram。 那么后面这一部分就是音频输入输出模块 啊，除了这些之外呢，还有啊，用于电视机调试的，这太可接口，那么为了系统扩展的方面呢，我在这一部分又留出了很多扩展口，那么便于你系统的扩展。 嗯，采用这套系统呢，主要有两点考虑，第一，这套系统非常的简单， 对于新手来说呢，入门非常的容易，那么第二，大家都知道现在呢， dsp 开发是一个很热门的方向，尤其是 ti 六千系列， dsp 在开发，那么市场上人才需求量非常的大，薪水也很不错， dsp 六七幺三这一款芯片用的是非常的多，那么把 dsp 系统作为开发项目，仍然呢是本着快速学习这样一个原则， 在这大家学会开单词软件操作的同时呢，也扫清 dsp 系统开发的入门障碍，可以说是一举两得，对于刚入门的新手来说呢，可以少走很多弯路，那么下面我着重讲一下学习方法。 在大家使用这套教程的时候，大家一定要注意两点，第一就是一定要把这块电路板作为你的一个项工程项目去做，你的目标就是亲手去做一块 dspk 开发板，你时刻要提醒自己，我是在开发电路板，我不是在学软件，那么我的目标就是把要把这块板子做出来。大家在招手画的电路板之前呢，呃，我希望大家最好先大致的了解一下那板子上这些芯片，它的那个 data shit 啊，你不需要了解的太细，你只要知道每一个芯片它有多少管腿，那么它每一个管角它是干什么的， 这就行了。至于外围电路该怎么接，大家先不要去管，那所以这套教程呢，我啊我会把这个介绍电这个电路板的详细的电路原理图给大家，那么你照着画就行了。 好了，那么做完这些之后呢，大家就可以开始画电路板了，那么软件不会怎么办？这个时候才是你 真正需要使用这套教程的时候，你跟着教程中的操作一步一步的去做。那我再告诉大家一个方法，在大家看这个教程的时候呢，千万不要被动的去看， 一定要参与进来，播放的时候呢，全屏显示，那么你拿着鼠标我点哪个按钮，你也跟着去点，就像你自己真的在操作这个软件一样，那么这样的话呢，学起来会非常的快。 嗯，好，学习方法呢我我就大致的先说到这里，那么下面我介绍一下这套教程的主要内容。那么这套教程呢，主要包括三三大块内容，第一是，呃，如何利用嗯 o r c d capture c i s 来进行电路原理图的设计。那么 第二部分是，呃，如何利用开联 s p c b editor 这个组件来进行 p c b 的布局布线。那么第三部分就是光绘文件的制作，也就是也就是呢，如何生成个本文件， 那么这个是什么意思呢？嗯， pcp 厂商他在做电路板的时候，他都要呃生成一个光绘文件，那么他做电路板是用光绘文件来做的， 以前大家可能会用过 proto 之类的这一类的软件，那么你用它的时候呢，你直接把工程文件交给 pcb 厂商就可以了。 其实 pcb 厂商在接到你的工程文件之后呢，他也是要先把这个光辉文件做出来，只不过你在利用那些软件的时候， pcb 厂商很熟悉这些软件，光辉光辉文件制作 做呢，这一步是 pcp 厂商替你做了，所以说呢，大家可能就没有太关注这个事，但是现在你如果利用开的这个软件来来画图的话， 你最终你必须自己来完成这个制作，因为很多 pcb 的厂商他是不接受开单词软件的工程文件的。 那么通过这本这套教程的学习呢，你最大的收获应该是你开一开发出了一块 dsp 电路板， 在你学完教程之后，你就应该有一个实际的产品出来了，那么至于软件的操作，他只不过是你开发电路板过程中他的一个辅助工具而已，你的板子出来了，那么软件 你自然而然的他就会了。好，下面这个呢是我，呃，随着这套教程呢，送，随着这套教程一起送给大家的啊，一个材料的清单，那么包括 系统的原理图的工程文件，系统 pcb 图，工程文件，原件库，封装库文件啊，那么板子上的芯片的 data 还有呢，给 pcp 场上的个本文件，也就是这个光绘文件。那么另外还有一套呢，因为这个版呢，它是一，它是一个 dsp 的系统版，所以说呢，我会把 dsp 六七幺三的程序的 c 语言的原代码 也一桶给大家，那么便于呢，有一些有些个呃朋友呢，可能是比较比较想学这个 dsp， 那么也 方便大家来学习。 好，那么这个呢，就先说这些，下面呢我们就进入软件来看一下。 好，首先我们熟悉一下这个软件啊，在这套教程中呢，我们开单词，呃，开单词软件的版本，我我们用的是十五点七， 大家看一下，当你进入这个软件之后，你发，你会发现这个里面呢，他的组件非常的多， 我给大家简单介绍一下。那么第三 ntrcis， 这个就是我们在进行扳机设计的时候，用来画电路原理图的，就是这个软件，那么下面这个呢？呃，带 hdl 的这些， 这像这些都是进行这个芯片开发使用到的，那么板机设计我们不用它，那么这个类 out， 这两个类 out 是 o r c d 自带的画 pcb 软，画 pcb 版的，呃那个布局布线的一个工具， 那么一般 pcb 呃画 pcb 版呢，我们用开灯就是用开灯软件本身的，像下面这些就可以了，那么因为这个呃这个类奥特这个工具呢，它的功能不是很强，我们一般都不用它。 好，下面这个 p c b editor， 那么这个呢，就是开单词公司开单词这套软件用来进行 p c p 版布局布线的一个主要的工具。那么下面这个呢是呃制作 p c b， 嗯，电路板的时候呢，你每个原件你要画一个封装，那 这个就是封装库制作的一个部分，那么这个 router 是一个自动布局，自动布线的一个工具，下面这个 sipcb si， 还有 呃 s i d explore， 那么这两个呢是用于电路板的信号完整性仿真的好，那么下面我们就呃进入呃原理图工具 hmm， 好，大家看一下啊，那那么这个对话框里面又会有很多很多的组件，那么我们画电路原理图的时候呢，主要用的是这个红花 r c capture c n s， 那么它和这个第一个有什么区别呢？就是这个 r c d capture c n s 呢？呃，它的好处就是在你画电路原理图的时候，你对于 呃电流原理图中所有原件的一些管理非常的方便，比如说你生成这个原件的列表，或者其他的一些原件的信息的管理，他是很方便，所以说呢，我们用选用这个组件好， ok， 这个软件呢打开比较慢，好，现在界面已经打开了，大家看看一下，那么当你呢第一次打开的时候，这个页面这个界面呢是空的，只有这一个，呃，三十 lock 这个窗口。 好，那个现在我们先打开一个呃工程文件看一看一下，那么怎么打开这个工程文件呢？有 feel， open product。 好，那么这里呢，我已经给大家准备好了一个工程文件，现在我们打开熟悉一下软件的界面。 how， 好，大家看一下，那么这个呢？是一个，呃，这个框图呢，是一个呃工程管理窗口，那么我们可以把右边这个主窗口也打开，好，把它调整一下。 那么这个软件的页面界面呢，主要是分成这么几个部分，左边这个是工程管理窗口，右边这个呢就是原理图页面窗口，那么这个就是我们画原理图的时候主要工作区 啊。下面这个三十 log， 这这个窗口是什么意思呢？他就是说当你在对电路原理图进行一些操作的时候，嗯，有很有一些关键性的操作，他会在这这个里面给你记录下来，会显显示在这里，那么同时 呢，在你的工程文件中也会保存一个日志文件。好，这个呢我们现在先不管他， 现在大家看一下，那么左边这个工程管理窗口这个里面呢？这个 s i g， 这个 d s n 这个文件，它就是说，呃是你建立工程的一个数据库文件， 那么这个数据库文件里面包含了电路原理图，这个，呃， schematic 啊，那么这个文件夹呢？这个里面都是你所生成的电路原理图的，所有的页面都在这里，那么下面这个点赞 catch， 那么这个是，呃，这个是什么意思呢？ 大家看一下，这个里面有很多很多的原件，那么这些个原件呢？都是呃我右面我这些个原 图里面所用到的，比如说这个啊，运 ad 啊，运放啊，还有一些电容电阻啊，还有我所用的那些芯片，一些芯片啊，什么电源 d， 还有一些接口等等， 那么这些都会在这里面有有保存一份。那么当你每一次在电路原理图页面上放置一个原件之后，那么这个里面就会把这个原件保存下来， 他会做一个记录，当你下次再放同一个元件的时候呢，你就会可以很方便的从这个点赞 catch 中把这个元件提出来，然后放在原理图页面里面， 那么这个点赞 catch 呢？还呃还有很多其他方面的很重要的一些应用，那么当后面呢，在具体的话电路原理图的时候，我再给大家详细的解释， likewise， 那么这个 library library 呢？这个就是说大家画电路原理图的时候会用到一些个原件，那么这个原件呢，你是需要一个需要一些原件库的， 那么就可以在可以把这个原件库加在这个里面，当然呢你也可以在另外的一个位置上把这个把这个原件库加进来。 好，下面还有个 output， 那么这个呢，就是说在对这个原理图进行操作的时候，会有很多输出的一些文件，那么在这个里面，嗯，他也会显示在这个里呢，方便大家来管理 好。下面呢我们看一下这个菜单系统， 大家看一下啊，这个 olcd capture cis 这个软件呢，它的菜单系统是上下文相关的，也就是说你点击不同的窗口， 点击不同的窗口，他的菜单是不一样的。比如说现在我，我激活呃工程管理窗口，大家看一下，这个里面有一个点赞，有一个 repose， 那么我激活页面管理 原理图页面窗口的时候，大家看一下点赞窗口点赞这个菜单没有了，那个 report 也没有了，然后呢这个里面又多出了一个 place， 所以说呢，这个菜单这个系统是和各个页面他是相关的，这样的话呢，你激活某一个页面的时候，你能用到的这些个菜单他就给你显示出来，你用不到的他不会给你显示，所以说操作起来比 方便。大家看一下右面这个呃快捷工具条，那么这个呢？同样他也是呃上下文相关的，比如说现在我激活这个工程管理窗口这个菜单就会消失，因为呢，你在这个操窗口里操作的时候，你是不需要这些快捷键的。 看好，我激活这个原理图页面这个窗口，大家看一下，这个又出来了，那么在你呃，你激活这个原理图页面这个窗口的时候，你在这个里面操作，他就涉及到一些，比如说你要放置一些原件，比如说 power， 比如说那个 地标这地标识，比如说还有一些拉线总线，还有网络标号等等，那么你都是在这个里面操作的，那他这他这个呢，快捷的一些按钮就会给你显示出来。 好，那么今天呢，我我们呃对于这个界面呢，我们学学一些简单的一些操作。首先在这个工程管理窗口中，我介绍这样几个操作，就是原理图页面的创建、删除和重命名等 等这三种操作。首先我们看一下这个原理图原理图页面怎么样去创建他？有 啊，有两种方法，那么第一种呢，你可以用菜单操作，选中这个原理图文件夹，选中点赞，然后然后 new schematic page， 大家看一下，那么这时候弹出一个对话框，这个对话框就是让你给这个原理图来命名，比如说现在我给这个原理用命名为，呃， 嗯嗯，就是一吧。好， ok， 大家看一下，那这个一，这个这个原理图就出来了。 那么第二种方法怎么做呢？就是选中这个原理图文件夹，然后右键，然后 new page， 大家看到这同样的也是可以创建的这个原理图呢，我把它作为二。 好，大家看一下，这个二也创建也创建成了。那么删除操作呢？也是有两种方法，第一，你选中你要删除的这个，呃，原理图的页面，然后选 design， 然后 delight， 那么这样点击确定，大家看一下，这个原理图一就被删除了。那么第二个，第二种操作方法更简单，他跟 windows 里面的操作是一样的，你选中这个，直接 直接在你的电脑键盘上按 delete 键就可以了。好，原来图二也删除了，那么下面再讲一下这个重命名， 比如说我想我这个原理图，我不想叫这个名字了，那么我怎么怎么去改呢？那么这个也是在这个，嗯，点赞这个菜单里面， 然后选中 we name， 好，那么这个我把它重名为 ad， 比如说我 ad 零一。好， ok， 大家看一下，那这个名字就改变了，同时你在这块你看一下，那这块显示的名字也变了。 好，那么第二种方法，第二种重命名方法呢，就是用右键菜单 点击右键，然后 rename， 好，那现在呢，我把它重新命名，把，把这个零幺删掉，好，现在大家看一下，那么这个名字呢，同时呢就都变了 啊，对于这个工程管理窗口之中的操作呢，今天主要去介绍这三种，那么啊对于其他的一些操作呢，在后面具具体的画原理图的时候再详细的讲。 那么对于这个原理图窗口，今天简单的介绍这样几种操作，一个就是原理图的显示，浏览方面的，比如说放大缩小，比如说窗口的滚动。首先我们看一下这个放大和缩小的操作， 对于原理图的放大和缩小，最简单的方法就是使用两个快 快捷键，一个是 i， 一个是 o， 现在我现在我我把它放到最大，给大家演示一下，如果说你想放大这个，你直接按 i 键，你看那么原理图就放大了，你再按他又开始放大了， 那么要想把它缩小呢，你就直接按 o 就可以了，那么这个呢，它这个放大和缩小的时候，大家注意一下啊，你的鼠标点在什么位置，那么你放大的时候，它就会以鼠标 这个所在位置为中心进行放大，那么缩小的时候呢，他就是按比例缩小，这个没有什么了，那么放大缩小，嗯，另外一种操作方式呢，你也可以利用菜单来操作，然后 vivo 这个 zoom， 你选择这个 a 就是放大，大家看一下，那么同样缩小呢，你也可以用这个好用 hot 就是缩小，那么放大缩小呢啊，还有第三种方式， 按住这个 ctrl 键，然后用鼠标的滚轮啊，往下拉，那么这个呢，页面就放大，用滚轮向上推，他页面就缩小， 好放大，缩小呢，就就有这样三种方法，那么滚动呢？我先把它放大，大家看一下，那么如果说你把原理图放的很大，你想看其中的某一块怎么办呢？你可以通过这个滚动条，像 windows 里面操作一样，可以拉动滚动条来看， 这是第一种方法，那么第二种方法呢？你也可以用快捷键来操作， 如果说你想把原理图进行上下滚动的话，那么你可以使用 page up 和 page down 这两个键好 点，配置 up， 那么原理图向上滚动点配置档，他就向下滚动，那么左右滚动怎么办呢？左右滚动是用这个 ctrl 和配置 up 配置档，他们配合着起来。 好，我按住 ctrl 键，然后按 page up， 那么原理图就向左滚动，我按住 ctrl 键，然后再按 page down， 那么原理图就向右滚动。 how？ 这个像像这一类的操作呢？可能操作方法都比较多啊，对于我们呃实际的应用来说呢，你只要熟练的掌握一种就可以了，比如说这个，呃，像，嗯，原理图的像原理图的滚动啊，那这个我是很少的使用，很少去用它， 那么我感觉更更方便的一种操作方法就是什么呢？如果说你想看某一块的话，那么我还不如就是把它放到最小，然后我把鼠标放在我想看的位置，比如说现在我想看这个芯片这个位置，那么我把鼠标放在这个里面，然后我快速的按这个 啊，我碰到别其他的键了， 那么呢，我把鼠标，我把鼠标放在这， 然后我去按这个 i 键，那么我就可以把它迅速的放大，这样就可以看了。所以说这些呢，具具体的操作看还是看大家的，还是看大家自己的习惯，只要你掌握一种方法就可以了。 那么好啊，对于这个软件的介绍呢，今天就大大致的先介绍这些 啊，我希望大家在回去之后，呃，先回去之后要看一下这个，呃，我们所用的工程文件的原理图，那么从下，从下次课开始，我们就开始进正式的来画这个原理图。好，今天就到这里，再见。

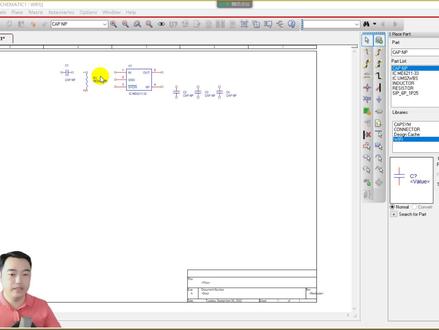

好，那么接下来呢，我们啊来进行连线，呃，连线的话，这个三角跟电阻这边要接，然后一角跟一角这边要接，对不对？走向命令按哪一个呢？按这里快捷键是 w， 这里呢有一个连线的命令， 我们把光标放在这个位置的，你就可以看得到了，或者是你用这个在太阳里面有个放置啊，放置走线， 就这一个图标，就这个图标，你把光标放在这个地方，他就会提示这个命令是什么作用，看到没有？放置连线， 我们单击他接下来就可以连线了，点一下，记得他这个洋气叫广角，不是有个西宽吗？对吧？你一定要点到这个西宽点，他看没拉出来，然后 他要跟二脚这边来连接，也是一样，要拉到这个膝关这里来，然后在膝要拐弯的地方啊，你可以拉下来一点点，没关系，点一下鼠标左键，然后再拉过来，再点一下鼠标左键，再拉上来，好， 然后他还是处于连线的命令连线的状态，你要退出的话，就按 yes c， 这样退出这个当前命令，你的光标就可以随意动了，假如你没随意动的话， 没有取消的话，你看你这样一移的话，他的界面会跑偏了，知道没有？所以你可以啊，拉完了之后，按一时间退出或是按 w 退出 w， w 是开始连线，再按也是 w 的，就取消连线啊，所以这个也是一样，我们一脚要连，我就可以自己按快捷键 w 了，然后点一下，再点他好， 然后再继续再点他，再点他好，退出，按 w 或者按月十七，这样好了，连好了 好，然后这一端也要接吗？对不对？我们看一下这一端啊，这一端电容这里啊有一个是接到一个电源符号，一个是接地符号，那么我们在这里就要接一个电源符号，这边要接一个接地符号。那电源符号，接地符号呢？在哪里呢？ 你注意看啊，这里呢就是接地符号，这一个就是电源符号，好单击他这里呢有很多电源符号和接地符号供我们选择，好，比如说圆形的，好 这两个啊，这个 c 宝了，这个是什么？就是说明你用的他的库里面的这个风装叫什么名字啊？叫微兮兮的，就 这长这样的。然后下面的内蒙呢，就是你分配了封装名，不是分配的网络名。你这是 vsys 吗？所以这里要改一下 vsys， ok， 然后在这里放置啊，放在这里好，放好了， 右键结束。一定要记得哈，你每做一个动作，如果你不想再往下做的时候，一定要右键结束，那接下来要连线对不对？按 w 点他这个膝宽再连过来，好，再马上右键结束。接好了一个 电源符号了，所以这里呢很多人会搞错，特别是刚开始画眼图，经常把这种电源符号变看成测试点，或者是把测试点看成是电源符号啊，这种是最容易搞错了，所以说你们 看图的时候要注意一下，然后这边要接地，那我们单击这个接地符号，然后找到一个接地符号，比如就是他了，所以名字叫尖地，那我们就叫尖地了， ok， 然后你看他不是要转过来吗？嗯， 转不了，按啊按啊，看没转的了啊，然后发这里，然后马上要退出，按夜时期限退出，然后按 w 连线接上去， w 退出好了， 电源符号，接地符号全部都接好了。那假如呢？他这里还要接出气哈，假如还要接到其他地方去，接到另外一页，那你就交夜间连接服务。如果在同一页里面接的话，比如说是一个死能信号，那你在这里就加上一个一 n 就好了。这里啊，假如你要接出去 接到，比如下面的 ic 跟下面 ic 要相连的话，你可以放一个网络名，下面也放一个网络名就可以了。如果接到另外一页的话，就要加一点连接符哈。这个我们啊，这个案例没有，我们就不讲他了啊，这样就完事了。然后这里二角也是接地，看到没，二角也接地， 所以呢，我就可以复制粘贴，复制的时候注意一下哈，如果你只是复制这个符号， 复制粘贴看到没有，他就符号，他不是还带有一截像像吗？所以呢，我就可以一起复制宽一下，看吧，像和这个符号一起复制，然后 ctrl c， 然后在这里 ctrl v， 拿来对准呢，对准的时候一定要对准这个 c 宽，好 搞定。这边也是一样啊，然后这几个也是要接地的， 我也是粘贴，粘贴之后转一下看吧。转好了之后呢，你可以继续复制粘贴了啊。我现在移动他移动他们，我移动他想要对位他，他不让我接上去，知道没有， 他不让我接，那我就算了呗，我就复制粘贴，你复制粘贴他就可以让你粘上去，你移动过去，他就不让你乱接。 所以说我这里就采用的是复制粘贴，这样就不容易出错。好了，这个不要了，就可以删掉了，想弄他就按 delete， 这样就可以把它删掉了。好，然后这这里呢是查了输出，那我们接下来继续接按 w 连线好了， 继续连他啊，继续连他，然后这输出吗？啊？输出呢？这里也有一个电源符号哈，我们看一下这个图纸是不是 接下来了这一个。是啊，这里还有一个正式啊， v 三三 wifi 的这个电影。好，那接下来我们在这里也加一个。 好，这个时候我也不想加，我怎么办呢？我复制粘贴，复制，然后粘贴过来，然后我先把名字改好了再粘贴过去，这是一个绘图习惯， 大家呢之所以老是发育的低节问题就是没有一个很好的习惯，很多同学呢是直接把他想中啊，复制拿着直接粘贴过去了啊，粘贴过去之 忘记忘记改怎么办？叔叔和叔叔短路了知道吗？我呢是把他粘贴过来之后先改好名字，确定好没问题之后呢，再把它重新再复制粘贴过来 好了，这样就不会错了。我是确保没问题之后才把它放上去啊，你们千万不要直接随便捏，捏完了之后啊，有时候忘记改了，经常会有的事情 啊，所以说大家习惯很重要哈。好了这个符号就改好了，然后我们看看他有没有什么网络名啊？这里没有， 只是下面这里有网络名哈，网络名下面的听见我就不放了哈，下面这个因为这个天线坐着啊，我没有把它做出来啊，你们自己做一下。然后呢？这个符号看到没？这个，这个是网，这个叫叫网络标 签哈，网络标号。网络标号怎么标呢？就是这里这个是放置网络标号，单击他输入你的名字，比如说我这里是一个有一个死人信号了，要接出去的。好，那我就点中他放一个网络标号在这里， 相同的网络标签呢，他就表示要先连接的。嗯，好，那接下来再给大家讲一下夜间连接服，夜间连接服就是这一个命令， pot 端口，放置端口，选中他，你看这是很多端口 啊，没有那种三角形的哈，有这种那也是可以用啊，没有那一种的话，你就用这种也是可以用啊。啊，不一定一定要三角形吗？你用这种也可以啊，比如说这里要接触器， 那我们放一个夜间连接服结束看吧，你用这种夜间连接服也是可以用。然后你这里不是三角形吗？这里看没，这里有三角形吗？啊？他只是一个符号不一样而已啊，都能用。如果你一定要三角形怎么办？ 假如你一定要用这个三角形啊，那库里面你这里加进来的时候没有，你就要去加载你的库，再加载。好，那还有一个正更简单的方法。那我这一份没有啊，那我另外一份图纸有啊，那我就去打开它， 我打开另外一份图纸看，没有在这里复制粘贴，行了吧？所以我在这里面啊，找到这个符号，我们打开，你看吧，这里不是有符号 号码哈，有进有出哈，我们看一下啊，我看我们就把这符号复制过去呗。 啊，这里没有，这里只有出气的，没有进来的，我们重新再打开一页，在这里面点他，然后选中这个。好，这里有了，有进有出。好，我们就选中他， 这是出气的，这是进来的，看到没？一个进一个出啊，那我们就一进，一出的话，那就好办了，我们就复制这里就好了， 看吧，这是一个进来这是一个出气的，这边是一个进来的啊，我们我们为的是这个符号，你就 ctrl c， 然后呢回到你的这一份原理图里面来，然后 ctrlv， 看吧，来了看吧， 所以有时候呢，我们就去参考版里面去提取一个出来，这个就可以删掉了。不要了，我们要他看吧，要他，那我你在这里粘贴过来的话，他就不让你连的看吧，有感叹号，那怎么办呢？你就复制就好了，复制粘贴好 放过来好了，然后把它连上，他叫伊恩的哈，你的名字就改一下，改成伊恩 好，然后前面的十三什么意思呢？就是代表这个网络跟第十三页有连接，知道没有？你现在不需要的话就直接把它删掉就行了 啊，不需要就直接把他删了，删不掉你别管他了，就找一个，找一个角落给他放着啊，找一个放垃圾桶里面去啊，这东西又又不需要了。 好，那这里就不用了，他两个是一样的啊，有一点点音符就不用放这个网络标签了啊，有了，那另外一个端也是一样的啊，你需要就去里面去复制就可以了。 所以呢，接下来大家画眼图，你需要什么符号，需要什么端口，需要什么器件，你找不到了，找我就可以了， 哪怕大家以后去工作中也是一样的嘛，比如说你要画一个 hdmi 坐着， 你再说一下就可以了，直接发给你了啊，要一个什么 ic， 只要我们用过的，那就直接给你就可以了，给你现成的眼里涂红妆，现成的 pp 红妆你直接提起就可以了啊？就不用自己去画，明白没有？

破解了这个就很轻松了，就够了，你们之间就中文了吗？ 啊，桌面我也建了文件夹了啊，嗯，我们第一步先先把这些都该建的都建了吧。啊，先文件新建，工程 pcb 工程文件新建，原理图 文件新建， pcb 文件新建啊，库啊，原理图库，文件新建库啊， pcb 库啊，这四个都这里不能是空白的啊，这些文件都不能是 自由的文档，你这里发现自由人的话一定要拖好了，我们就一次把这些都保存起来啊，把这些都保存内存，工程为保存把保存都跳到这里来，我们跳到桌面保存成一二三啊， 桌面他要跳五次去， 这是酷文件， 这是原理图文件 啊，他下面这里这个出现了菜单的那个后缀，不明不一样，说明他保存效果是不一样啊。最后这里是工程工程文件啊，大家不要不要被他跳出的这个菜单多，而客户啊，没有存的怎么存，存不进去两个字，工程文件保存好 好了，你看我们这里名字都改了，都变成一二三一二三一二三一二三一二三。好，我们看看这边 我们一二三这个文件夹里面是不是保存很好的啊，因为我这里跟这个缅甸图标是对的好，所以说他就很清楚这个是项目文件啊，这个是 原理图文件，这就原理图库，这个是原理图，这是 pcd 库， pcd 文件总共是有五个文件在这里啊，这样就很清楚。 好了，我们来看第一个图一部分来做做这个 nic 九四零六六六的原件裤啊，这个应该怎么做呢？我们来先先按照这个来做。第一步，点到这个原理图这里啊，点 不要说这么大， 希望你能够 看着能做 这个正东西啊，我们先要放一个矩形方啊，放住一个矩形啊，矩形这样从这里拖，拖一下出来， 这个大大小要跟这个啊，这个眼角要匹配啊，你不要拖的大大小小的，你觉得这个眼角不匹配呢？你就先放置一个眼角，先放这这个眼角放这里，那个是零， 你们觉得这个是不是小啊？感觉这个应该啊，显示的名称标识不是一，在外面的，这个标志不是一五十，在外面的名称是 b i n a 那么明显的感觉，你看这个是不是比他小了啊，这个就框小了，我就把它拨大一点， 这个长度也可以修改的， 这个是做平衡的 啊，你看这个就差不多了，就这样啊，然后再放下面继续这样放啊，放这圆角 可能是在这个输入法影响， 应该是这里显示的是瑞平安，这里显示的是。二， 看疾病的不是好， 有病。 这个调到这里来， 我们先放，放好先，这个角可以改了啊三， okay， oh， 这样就过来了啊，这里有两个箭头，这两个箭头能画成功能就可以， 可以把它放出来的，箭头就是用这这这，外面的啊，外面的，外面的啊，外沿的有一个，哎， 好，就这个， 就这个就一样了啊 啊，这边是一样的啊， 记得这个箭头是朝外的啊，五六， 好，把这里改一改就好了。 六六六八， 这里是英文的 好了，这样就基本上就写完了啊，跟这个差不多了，好了还要很多钱，这里有个优问号的啊，我们要在这工地这里有一个 器件属性这里啊，工具器件属性这里要给他改一下名称，这个 dfo 这里要给个义乌问号，给他名叫义乌一个问号啊，确定 把这件首先分明就给个一万块给他还工具，你后来要要给他一个名称， 人家属相在哪呢？这个就是去掉属相的 好，重新命名这个元气剑啊，在这里，原来这个名剑是 party 这里这样可以的，所以说重新命名元气剑的话就就灭蚊香， 爱心回到长长了对不对？只要五四零六六，我们把这个卖给你配好，好吧，都是在工具这里啊， 这里那个充电器这个器件流成了这个，然后呢？工具里面有个器件属性在这里，给他一个 啊，助助时可以写上这个，以后不写就就这样就完了啊，好了，我们这个已经建完了，以后就保存一下，我们看可以调出来吗？啊？点这个气垫，然后呢点一下这个我们的一二三这个库，这是耐克为不对，就是这样， 这是皮鞋 b 裤啊，我们要把这个这个裤这个出来，是不是啊？把这个放出来，对，跟我们 这里看到的是一模一样的啊？这第一个这个啊，原键库的建立，我们都建好了啊，就按这种方式来做， 接好了第二步我们来看一下。

大家好，在安装完公益库以后，我们来看一下如何使用。接下来我们先基于 cadence ic 六幺七版本的工具来进行讲解。 那么一般来讲，我们是不允许对 p d k 库进行修改的，所以我们在使用 p d k 库之前，我们要先新建一个属于我们设计者的设计库， 我们单机 file new library。 在内幕中我们为我们自己的设计库 进行一下命名。在右侧我们选择第三个 attach to an existing technology library， 单击 ok。 那么我们选择将我们的设计库跟点一八微米的工艺库进行关联，也就是这个 u m c 下划线幺八 cmos， 我们选中这个工艺库，然后点击 ok。 这样一来我们就得到了一个我们自己的设计库。我们可以通过 library manager 来看一下是否新建成功。好，那么 library 这一栏里有 my lab， 这个 library 说明 新建成功了。那么我们再来演示一下在 i c 五幺四中如何新建我们的设计库。我们点击 file new library， 在内幕中依然输入我们的设计库的名称。在右侧我们选择 attach to an existing tech file， 单击 ok。 那么在 technology library 这一栏，我们选择 u m c 下划线幺八 c mouse 这个 p d k 单击 ok。 我们同样可以通过 library manager 来看一下是否新建完成了。那么这里有一个 my lab 一， 就是我们刚才新建的这个设计库。在新建好设计库以后，我们可以来尝试一下新建并编辑电路原理图。 那么在这里我先向大家介绍一下 hidens 的文件管理结构，我们点击 tools library manager 呃，我们发现 cadence 是通过一个三级的结构来管理文件的分别是 library， sale 和 view， 那么 library 包括我们自己建立的设计库以及 工艺库，那么我们在我们自己的设计库中可以新建各种原件或者电路的单元，那么每一个电路单元又包含若干个视图。 我们来看一个例子，我们找到一个猫四管的单元，比如 n 三三 m m， 那么这个单元里边有若干格式图，比如 layout， 也就是版图，比如 symbol， 也就是符号等等。那么接下来我们需要在我们的设计库中新建一个电路单元， 并且建立一个原理图，这样一个视图我们来操作一下，点击 file new， 接下来我们要选择 saleville， 那么在弹出的对话框中 library， 我们选择我们刚才新建的 mylive 设计库 sell， 我们输入我们想要建立的电路名称，比如 test， 那么 type， 我们这里要选择 schematic， 表明我们接下来是要进行电路原理图的编辑和设计。单击 ok， 那么接下来这个电路原理图的编辑界面就出现了，大家可以在这个 工具中尝试一下新建属于你自己的电路原理图。这里我给大家做一个简单的演示， 如果我们想新添加器件的话，我们可以单击键盘上的字母键 i， 那么 library， 我们可以选择 u m c 幺八 c mouse， 从我们的 p， d， k 中调用出来我们想要使用的原件，比如一个 n mouse 管， 在 view 中，我们选择 simba， 我们将这个 nmos 管的符号添加进我们的原理图编辑其中，我们可以选中这个器件，然后单击字母键 q， 那么在弹出的该旗舰属性对话框中，我们可以调整该旗舰的参数，比如该旗舰的总宽度， 该旗舰的勾到长度等等。 如果我们想要添加一些辅助类的元器件，比如说直流电，直流电压源，直流电流源， v， d， d， g， n， d 等等这些符号，那么我们可以从 on the log lab 中来选择。 如果我们想将这些元件连起来，我们可以使用导线来连接，那么我们用键盘上的字母键 w 就可以使用导线将这些元器键进行连接了。 如果你想旋转某一个元件，你可以在放置这个器件之前单击键盘上的 r r 键 来进行旋转。那么如果你想要让这个器件左右翻转，你可以胆，你可以点击 shift 加 耳键。如果你想让这个器件上下翻转，你可点击 ctrl 加耳键。比如我接下来要放置一个 mose 管。 好，如果我希望这个 mose 管左右翻转，那么我点击 shift 加 r 就完成了这个 mose 管的左右翻转。 同学们也可以尝试着点击一下这个工具栏中的 其他菜单，来摸索一下还有哪些其他的功能可以使用。接下来我们就 在 i c 五幺四上面简单地演示一下如何使用原理图编辑器。我们点击 file new sell view， 那么 library name 我们选择我们刚刚建立建立好的设计库， 然后 to 我们选择 composer schematic。 这里 i c 六幺六幺七就稍有不同了，大家可以注意一下。 好，那么同样会弹出原理图编辑器这个对话框。 我们要想添加新的原件，同样按字母键 i 与 i c 六幺七的操作基本一致， 大家可以进行一下尝试，这里就不再多做讲解了。

打造专业高校的 e d i 学习平台，欢迎关注 qq 开单词 本讲，我们介绍一下如何建立原理图的电气互联啊。我们激活原理图页面点 playswear， 也可以在键盘上面直接按 w 进行操作，我们点一下 这个，点一下之后我们这个鼠标就变成十字架，这个时候就代表他是处于可以用这种连线的方式。 好，我们选择这个运放的一角原理图默认的这种，嗯，连线的方式，他的角度是九十度，嗯，这样呢， 比较比较好看，简洁吧？好，我们连一下 这个九十度。如果我们想要任意任意角的话，那么我们可以用另外一种方式操作，就是按住键盘上面的 shift 键，然后 按错了啊， shift 键，这样就是任意角，这个了解一下就行了，这个一般很少会用到。 好，我们看一下另外一种就是，嗯，如何结束这个这个年限的话如何结束？如果我们有 直接接到这个另外一条线上面的话，我们单机他就会结束，然后跟这条线建建立电器互联。还有一种就是 接到元器件的拼角上面，他也会单击，也会结束，那我们单独的，嗯，画一条线的话，他是不会结束的，比如说我们的这个地方出来了， 单击它是不会结束的，那要怎么结束呢？嗯，双击它就会结束。还有一种就是直接 and well 也是结束， 把它删掉。 还有一种我们 像这种，我们在这个地方停掉的时候，单机的时候，他就是默认的在这地方加了一个 plus 九型，那么像这种直接像这样过来，他是不会 建立这种电气互联的。那，那我们如果想他在这个地方建立这种电气互联怎么办呢？这个地方有一个 plus jack 型，直接在上面点一下，好 and mod， 这个时候他就会默认了，就是，呃建立了互联，好，我们把它删掉， 好，我们把这这一块把它连上， 大家发现这个这个地方有这个 d 跟电源的这个这个符号啊，这个是在这个里面操作，这都有呢？ plus power 跟放 d 的 playscrew on， 这是一种就是我们在这种呃简洁的操作的方式的话，它是我们直接用连接的方式，用线连接，那么我们复杂的原理图的话， 嗯，你用这种方式来连接肯定是费时费力的。譬如说 我们这个地方，从这个地方如果接到这个位置的话，那么我们不可能再用线从这个地方像这样画过来，那么整个呃就是就是说从美感以及你你无法去 去很好的操作是不是？那么我们就可以用另外一种方式，就是给他赋予名字， plus letter alias， 那么这个赋予名字了之后呢？他这个当然这个是在同一个页面上面， 不同的页面到时候会有另外一种另外一种方式，同一个页面上面你如果给他复入名字的话，那么他这个软件他就会自动识别啊，这两个是默认的，他们是有是有电器互联的啊，我们可以把这个操作的试一下， 点它再点好 变大小，这个呢是颜色，就是这个字要在这上面显示的是什么颜色好，我们可以尝试的用这个颜色试一下， 我们要放置要怎么样才显示他已经放上去了呢？就是说给这给这个赋予名称呢，就是这个底下的这个方块的底下呈现一个蓝色，就是跟这条线进行重合了，我们放上去系统就会 就会能够识别。好，我们在这个地方再放置一个 同样的。好，那么这样的话，这就是默认的这两个是一个电器互联的关系，这个呢？ 嗯，正常的操作，这这个应该是会大量的，就是使用这种方式， 比如看我这边二三二跟四八五的转换接口，这个地方就会大量的用到这些，那这边就是赋予它的名字在这边 一样的，因为你复杂了，你你那个线像这样连相互交叉，连来连去，你自己都搞不清楚，看也看不明白，也也无法维护好，现在我们再说一下 啊。嗯，另外一种拼角我们要怎么去处理？像这种悬空的，这种 nc 无属性的悬空的，我们要怎么样处理才能让我们的软件能够识别啊？这个就是个悬空的，那么这边有一个 connect， 就是这个，我们点一下在这上面，好， 这样呢就 ok 了，那么想取消的，同样我们在这边点一下，这上面再重新点一次，他就会是就把它取消掉了，我们把它点上， 还有一种呢就是，嗯，还有一种比较方便的方法，就是像这种 放的两路是完全一样的电路，那，那我们画好了一路之后，另外一路我们就可以直接用复制的方式，我们把这个删掉， 熟练运用 i o 放大缩小鼠标来，嗯，指定到你想要的位置，这种操作就几次一操作就好了， ok 了， 好，我们一框选中它 ctrl c， 然后在一个地方点一下 ctrl v， 这样就把它复制过来。 好，这样的就节约了我们大量的时间。好，等奖就到这里。

有一些原漆键原理图库里面没有，就需要我们自己进行画，点击文件新建库，原理图库 新建一个原理图库，将原理图库进行保存， 然后就可以进行原理原切件。原理图库的绘制， 可以先用线放至线画出外形， 然后点击放置连接， 放置需要的眼角，也可以在放置之前进行属性修改，按太不见 放置过后也可以双击同样进入数字面板进行修改， 然后将方框用 矩形进行填充，更加好看一些。 这样一个简单的插接键的原理图就画完了， 然后右键可以添加工具，添加新的原机键，在一个空间下可以画很多个远离图文键， 可以点击 lebry 看到你新建的同一个库文建设线的不同的人，期间 也可以双击修改他的属性名字等等。 然后在这时候在原理图的库里就可以找到自己新建的库， 然后在里面找到自己画的原理图，将他拖入到原理图中，可以直接应用下应用到下画图。

打造专业高校的 e d i 学习平台，欢迎关注蛐蛐 kens。 好，本讲我们带大家熟悉一下 cadence 软件，那么大家发现我这个桌面上面有装了这个十六点六，十七点二以及十七点四的这个 psb edit， 也就是版图设计软件，包括它的这个原理图设置软件，那么我是通过这个 switch 来进行选择， 选择 nations 来启动这些软件的，那么我建议初学者我们只需要装一款就可以了。那么我们本教程呢，主要是，嗯，针对这个十六点六的版本， 因为你把十六点十六点六呢学会了的话，像低版本的这个十六点三呐，十五点七以及高版本的十七点二，十七点四是很容易上手的，因为它只是一些功能上面的变化。 好，下面我们到开始菜单里面去看一下我们这个 cadence 软件，大家会发现它里面有很多组件，因为 cadence 这套软件它的功能非常强大，它每一个组件都是独立的， 我们可以独立启动，它也可以在我们的嗯，这个设置软件下面来启动， 嗯，我们主要用的就是这个原理图设置软件，点燃 n t c i s 以及我们的这个 p c b 版图设置软件 pzb editor， 也就是我们所说的 aligore， 我们这个用的是十六点六的版本，那么其他的组件呢？我们稍微了解一下， 像这个 h d l 的这都是芯片级设置的，它主要是，嗯，可能我们在 unics 下面运行呢，然后这个是进行一个错误的切割，这个是我们 p c b 下面要用到的， 然后像这个是做焊盘的组件，也是我们 p c b 上面就是零件的那种焊盘， 像这个就是自动布线的这个 s i 包括这个底下的。嗯， six pro 这个，这个都是，嗯信号完整性分析的。啊，这个我们了解一下就可以了。 好，我们现在打开我们原理图设置软件，因为我已经把它拖到桌面上面。我建议大家就是说第一次启动之后，我们一样的在这个开始菜单里面把这些主键 就是我们要用到的这个两款，一个是原理图的，一个是这个 p d b 设置的这个软件，把直接拖到桌面上面，这样下次启动就不用到那个底下去找了。好，我们现在打开原理图设置软件， 打开之后我们会看到一个 star page， 这个，呃，页面的开始页面呢，就是对我们以前的这个已经以前进行过 设置的这种工程文件，他进行了一个记录，就方便你去查看以及打开，像这种任何一个我点一下他就会自动进去。这个上面呢就是新建数据库，就是你新建一个数据库和新建工程工程底下包含的数据库， 然后我们打开数据库跟打开工程都是我们以前的进行过这种设置的，你要对它进行编辑，那么你在这个里面直接按打开就可以在里面寻找。好，我们把这个关掉， 然后我们打开一个工程 file open， 然后底下的 project 也可以直接的在这个底下操作，也是一样的。 好，我们以 ddr 四，我们打开个 ddr 四看一下，主要是熟悉一下我们这个操作环境。嗯，我随便点开一个。好， 这主要有这三个界面，这个就是我们原理图页面的主工作区，那么我们所有的对原理图的进行一些，嗯，逻辑连接啊、电器连接啊， 嗯，包括一些文本记录所有的一切这个原理图上面的操作都是在这个工作区完成，那么底下的这个 cc log 就是对我们这个工作的一些重要信息的一个记录。 那么这边呢是工程管理器窗口，那么它就是我们，嗯，这个点 d、 s、 n 就是我们这个数 文件，它里面包含了我们包含了我们原理图页面的文件夹，就是我们这个文件夹下面记载的全是我们原理图的 每个页面。然后这个下面的 desirecat 写，就是我们这个所有原理图这个页面上面用到的器件，它都会给你一个记录。 这个到后面还有很重要的应用，这个到后面我们具体运用的时候再逐一说明。这个 library 就是我们这些原件来自哪些库， 嗯，可能一些常用的就是来自于我们这个，嗯，这个软件自带的库，还有一些特殊的，比如说你特殊工程，你们就是我们自己制建的这些原件， 然后就是有自建库，那么你也要加入到这个里面这个 output， 也就是他对这个工程输出的一些文件是便于我们查看管理的啊，这个就是大概的这个， 嗯，工作区就是这个样子。那么然后呢我们看一下，我们比如说我们激活这个工作区的这个页面的时候，我们会发现上面的工具条 都亮起来了，然后我们激激活这个工程管理器窗口的时候，这个都变成灰色了，这个呢他就是一个上下联动的，包括这个，嗯，也就是说我们比如说我们在这个工作区所有要用上的 这些嗯命令他都会有，以这种形式他就会亮起来，可以让你操作。那么我们在这这边激活这边的时候，因为用不上这些，他就变成了灰色。 你们在工具条里面所有的这些都是属于快捷方式，他是跟我们菜单栏里面的这些命令是相配合的， 这里面所有的都是跟这个是相互配合的。像这个 plus 里面这些，它里面前面也是显示的这些工具条上面的这些图案就是跟这个相配合的。 好，这个大概的就是，嗯，大概的就是这些内容，然后这些 就是查找了这个我们就是自己去在里面去尝试都可以，嗯，摸摸着熟的，大概就是这样。下面我们就是进入到具体的一些简单的操作， 譬如说我们现在要是新建一个页面的话，那么我们就在文件夹这边点一下，然后 new page 这个就可以新建一个我们这个工作工作区的一个页面。我们好，我们现在以 嗯，零零， ok， 那么它这个地方就出现了一个零零的一个空白的页面， 那也可以更名 renam， 右键 renam， 比如说我们把它更名为零零幺， ok， 那这个是一样的，包括这种拷贝啊，这些删除啊，譬如说我们现在要对他的对他进行删除，删除你首先要把这个页面要把它关掉 啊，我们现在 delay 或者你的键盘上面 delay 也是一样的， 那这个就是，嗯，他的操作跟我们 windows 底下的操作，嗯，基本上是差不多的， 这个我们就是简单的介绍一下下，下一节我们就是正式进入这个原理图设置，具体的操作，好，本讲就到这里。

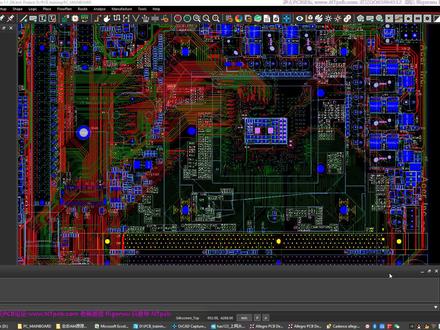

我是逆天 pcb 论坛管理员老吴，今天给大家讲一下 cades arigo 怎么等间距这个布局，还有就是我们这个圆圈对齐， ok， 用这个文件， 像这个在这里面呢，一般来说我们平时画板的话能对齐呢，尽量的都是对齐的，还有有的时候我们布局的话就是刚好有位置，我们想要这个美观的话好看呢，一般来说就尽量的给他调到这个等间距，像这个等间距的话，就是我们在操作的时候呢， 像这个软件的话，首先我们要切换一下，就是切换一下这个布局模式，模式的话要在我们设置这个呃 application model 这里面的话，要切换到我们这个布局的一个模式， 切换到这个布局模式之后呢，然后在这个 fat 这一边菜单这里面呢，只要选择这个生保时就可以了，只要选延期键， 选元器件的话，我们这边呢你就可以框选你对应想要对齐的这种元器件了，比如像像这种元器件这一排，你想要对齐的， 你可以直接框选框选，然后右键右键这里面呢有一个对齐原件的这样子一个功能，他就马上对齐了，刚才是歪的哈，就是我们操作呢，这就对齐了，这个对齐出来这个 up 损失，这里面呢就是有我们水平对齐，还有垂直对齐， 哎，就是说你如果选的是垂直的元器件，那你当然就是说选这个垂直的这个对齐方式。另外呢对齐对齐的话，如果就说我们一个板子里面有大的元件，有 小的元件，你可以选择几个对齐模式，第一个就是说我们靠这个左边对齐，还有中心对齐，靠右边对齐，这三个一般来说你如果元器件都是同样的封装的，或者就说你一排的位置的话，你刚好就说，呃，那个位置的话又合适，你可以选中中间对齐， 否则大部分时候呢，我们可能都会都是会选这个靠一边对齐吧。比如像像这种大个的元气，这样他有大个有小个的话，你可以选中中间对齐，或者左右两边对齐，这个你可以自己看，可以自己根据你实际的情况呢，可以自己来定。 比如像靠这一边对齐，我们靠左对齐，它就是以我们这个左边的这个 c in 椎边上为准，这个对齐靠右对齐的话，那就是靠这一边。接着 下面这里面呢有这个等间距，等间距的话一般来说他这个默认软件那是关闭的，你如果要等距呢，要等距的话，那你就开起来，我等距的话我就切换一下水平的。 比如上来说在这里面这一排元器件，目前来讲它是没有等间距的哈，就是间距什么乱七八糟的都有，间距大小的都有，所以我们要等间距，这个呢就框选这一排右，哎哎，选选错了，点的太快了哈。接着我们右键 右键这里面呢，我们这一块的话要等间距呢，你就直接勾这个这样子选到下面就说我们间距每一个是多少，每一个是多少，下面这里面有两个按钮，一个加一个减，这里面就说每点 击一次按钮，我们跳遍是多少，这个数字是可以改的。比如像我们现在你如果要加大点击一次，他就加到十个 meal， 点击再点击他就加到十个 meal， 缩小他就是十个 meal。 如果就是说我们有的时候，这个时候你感觉十个 meo 太大了，我们想要跳变一下，让他每一次呢就四个 meo 这样子，这个间距的话，你点击一次他就加大一下四个 meo 这样子来了啊，多点几次就可以了，嗯，多大呢？这个可以自己定。 ok， 今天这一节也就是讲到这，我们这个你调整完成之后呢，右键 down 就可以了，但是现在我不想保存，我就只点这个开锁了哈，就是取消让他还原回去。我们这个技巧，像这些小技巧的话，后面录制呢都是一个小视频直接加到我们 这个羊皮卷这里面来。如果大家要这个饿力狗的一个羊皮卷呢，可以到逆天 pc 论坛上面下载这个羊皮卷的话，后面会汇集各类的一些信息，包括这个开电视里面所有的一些软件的操作功能，菜单说明等等。 现在来说已经是写的七七八八了，应该来说会在今年的中旬会发布一个基本的完整版。像这个羊皮卷的话，比如上来说在这里面有详细的每一个菜单的介绍， 有一些菜单比较长的呢，还会有那个就是会有另外的附加的一个文字说明，像这种菜单的话，每一个菜单上面都会有标注这个功能是干什么的，对我们这个就是英文不好的同学来讲是非常好的一个东西。 后面有一些功能呢，就是我们文字上面不好描述的，我会在里面的话加一个小视频上来，就是说会加个视频那个链接上来，所以 大家要这个羊皮卷的话，你就到逆天 pcb 论坛上面，现在来说还没有完全的开放，但是目前还可以下载锤内测的阶段，目前就内逆天 pcb 论坛上面，你可以找得到那个下载的一个入口。 okay， 今天这一小节就到这，拜拜。

下面我们见下面这一个 ic 的哈，这个 ic 的话是十四个角啊，一到七，然后上面是八到十四，好，那然后这是他的名字了哈。 ok， 那接下来我们来做这样的一个封装名字呢。啊，叫这个名字，我复制一下吧。啊， 然后还是在这个列表里面右键新键好，然后呢在这里面输入你的名字啊，也叫 ic， 然后封装名哈，他的封装名叫什么呢？我们来看一下他的封装名叫什么啊？这这里没有写啊，这里没有写封装名，所以说你要去查看这个资料封装的资料啊，他叫什么名字？那我这里呢，我先暂时的用艾希的名字来来 命名吗？这个啊，好，然后打击。 ok， 好了，还是出现这个这个对话框，那么在这个对话框里面也是一样，我们来放管角，选择放置管角，这是一角啊，名字我先暂时先用，先用一吧，到时再来改哈。我先把脚号放好，一二三四， 你看放五的时候他不能让你放了，他只能让你放，下面就说明你这个宽不够， 不够大，所以我们要把这个宽拉大一点，那你就缩小哈，缩小的话你除了按快捷线勾也可以按住坑骤，这样用滚轮往下滚就是缩小，往上滚就是放大 啊，按住坑头键，加上鼠标中键就是滚轮啊，他就可以放大缩小也可以，也可以按 i 和 o， i 和 o 就 放大你光标所在的起义你的，你把光标放在这里按，哎，他就是放大你光标了，这个位置好，缩小也是一样哦，那我们要放大，缩小的话点这个宽，然后按住鼠标左下拉啊，四五四五六七啊，差不多了， 四五六七哈，有点大，有点大，再缩回去，想弄他再拉回去。好，那接下来我们再继续翻字，然后这是五角、 五角、六角、七角。好，这边放八角、九角、十角、十一、十二、十三、十四，好，十四角放好了，然后你如果嫌他两个太宽， 那你你继续想用这个框，然后呢把它往左侧推，推回来，看吧，他就窄了一点点。好，那接下来再来画一个框，还是一样哇，还是用这个矩形框 点下鼠标，左键再拉过来。好，然后右键结束。这里啊，大家就经常会忘记结束，然后呢就就就把官标移到这里来来想这个想那个，或者是去做其他动作动作，那他这个界面啊 就会跑的好远好远，明白没有？所以这个一个习惯，大家注意一下，做完了之后马上又降结束啊，然后这个名字自己改了，我就不改了哈，这个因为啊节约时间，我就不改了，你改的话就双击了，双击后，然后就输入他这 名字就可以了哈，这个需要点时间，然后这里要注意一下，名字不要一样哈，就是他的名字，比如说这个叫尖滴， 比如说还有一个八角也叫尖的的话，那么一定要后面加上细号，尖的零尖的一，因为不然的话他这个软件他会，他会警告哈，因为名字不能一样，你可以用尖的零一二三四五六七啊，这样子命名好了，他做好了之后我们单击保存， 然后这这里的话就是说转角的名字没有命名而已，其他都做好了。

好，接下来呢，我们来新建啊，这两个 ic， 还有这个天线座子，还有这个小的一个座子。好，首先呢我们先来做这一个啊，电芯片，这里是一个五个角的哈， 五个角的一个电源芯片。好，那我们接下来呢，在这库里面，我们来新建这个电源芯片，在还是在这个列表里面，然后单击右键选择新的原件。 好，这是我们新的一个元气键，这是名字啊，你将来要叫什么名字？这是这个气键的前缀， ic 的话那默认就是优了，然后这是他分配的 pcb 封装，要叫什么？比如说我们这里是 sot 二二五。 好，然后呢这个 名字叫什么？来，我们就可以跟他的这个型号啊，来起一下， m 一六二幺幺杠三三。 m 一六二幺幺杠三三啊，这是他 ic 的名字，那你可以在前面再加一个 ic 啊，代表啊，这里全是 ic 的啊，你如果是前面不加 ic 的话， m 一六二幺幺，你以后找可能不好找，我们加了 ic 的话，那就在我的库里面，这一类全都叫 ic 啊，我在这里面去找就可以了。 好，其他的啊，这一个呢，就是按摩任就可以了哈，这个按摩任可以，他广角号呢，我们一般是这个啊，一二三的，所以说这个就按照这个来就好了，然后广角短脚的那个号，要啊，广角 number 啊，就管他的广角号要不要，可见啊，我们按摩任就可以了，那可见 就可以了。好，现在就进入了这一个界面，这个界面哈，这个 u 就是我们之前命名了，然后这一个有个西框， 然后这个是他的微有值啊，就是他的这个安溪啊，叫什么名字？就在这里面啊，有显示出来了，这这里呢是不能删的，然后这个 c 线框呢，就是我们整个的一个工作区域， 整个工作期如果你嫌他太小的话，那么你可以选用他，选用之后呢，他会四个角落啊，会实现这种啊，实心的。这个啊，一个小方框，你用鼠标左键按住鼠标左键，然后按住他往下拖， 想弄他，然后按下子按住他往下拖，他就可以拉大。嗯啊，所以这个大和小呢，你可以根据你的需要来了哈，然后你这里呢？是啊， 可以放大缩小啊，放大缩小的话就按 i 和 o， i 和 o 就放大缩小了啊，那其他的设置的其实也不需要怎么设了啊，其他设置的话都是在这个属性框里面啊，基本上呢你都不用怎么设啊，你要设的话你可以把这个线条开出来，看到没， 就是我们这里，其实这也基本上我都很少去设置他的这些啊，信信息了 啊，这是这是隔点的啊，这是隔点三格，可见三格，然后这是他捕捉的那个每我们每一栋一格的时候呢啊，这里可以设置 每一栋一，每一栋一次的时候，你的三格是在他啊，你的这官标啊，是他的三格的一倍啊，等于是我们移动一次就是一，就是一个三格了啊。这里 我先刚刚大家看到是一个点一个点一个点的，就看不出来，看不出来啊，他的距离，所以你可以把它设置为线条，线条的话就在这里面。 of 省这里，这里有个首选线，然后选择这个隔点的显示这里 我现在显示的就是这个他的隔点的艳色，我用的是线条啊，用线条。然后呢这里我们建议大家采用啊，一比一的就是你每移动一格的话啊，就是一个格点，每一栋一个鼠标就一个格点啊，这样就更更方便我们对齐。 好，那接下来呢啊，他的一个电源符号呢，他是由什么来组成的？一个就是实印框，另外一个呢就是广角，元气键的广角，这个叫广角，那 广角的话他还有广角号，然后这个是广角的名字啊，然后还有他的微号啊，还有他的词啊，就构成了他一个啊元气件的风装，那么在这里也是一样，我们需要画一个宽，然后需要画五个广角，那么这个实用宽跟广角谁想画都没关系，都可以的哈。 然后那接下来我们来绘制，那绘制的话我先来放管脚吧，管脚的话在这里 我们所有的对话框都是在这个左下这个右侧的这个位置，那么这对话框如果不小心被你关掉了，你就在这里面打开， 这里面有工具栏浏览，这里是工具栏，然后这是我们的绘图工具栏啊，基本上这三项啊，你都要把它打开了，这个是查找工具栏啊，然后 这个状态了，这是隔点啊，你就把它打开就可以了，打开这个看不清，那我接下来换管角的话，单击这一个，你把光标放在这个图标上面，他会弹出这个英文的，这个是放置管角啊，然后单击他， 他就会弹出一个放置广角的命令，那这是广角编号，这是广角的名字，名字呢是没有任何电梯意义的 广角，这里就有啊，比如说我这是一角，一角的名字是什么呢？我们来对照这个输入一下，一角的名字是硬，所以你在这里输入硬，然后这他的形状 啊，形状他有很多形状一般呢，我们是想着啊，按照默认就可以了，赖或者 sot 就好了，然后其他还有那种啊，颜有带点的，然后有带这种啊，十 中的啊，我们没有特殊的要求的话，是直接用赖或者是 soft 都可以。赖和 soft 有什么区别？赖呢？就他就长一点， soft 就短一点啊，这长和短的区别啊，我选择赖，然后呢我们就可以放置 一角，然后这里是硬，然后选择 ok， 然后你看 他，你光标就有一个啊，一条一条一条直线看吧， 然后你再放的时候，你看他只能在这个西框范围里面去放置了，然后呢比如说在这个位置， ok 了，那就按鼠标左键点一下，这就是一角，然后你再输入二角，这个时候二角他，你看他可能也叫硬，我们先放呗，先把这个角换好了，改名字 好，四和五好，然后按一 s c 键退出，一二三四五，我们看一下顺序对不对？对啊，顺序对的吗？啊，二脚是尖的，三角的是一个光断脚，哎呀， 二角是尖的，三角呢？是一个关，断角 好，然后它上面不是有那个斜，那那个一条杠吗？哈？一条杠的话，你让你在这里的话就输入那个，输入那个箭头啊，不是输入那个斜杠在里面 啊，输入斜杠他就是上面就会有一条，有一条线，你就算不输入斜杠这条杠也没关系的啊， 因为养你涂符号，他只是让人家好阅读啊，这个只是说你画的哎，规范不规范而已啊，所以没有这条线其实也不影响，然后这是 bp， 这是 out， 就输出，我们再把四角和五角给输入。四角是 bp 啊，这种字母输错了，其实关系不大的哈，他没有任何的这种电器一，然后这个是奥特啊， avb 我都不想打了。 好，这是管角，那接下来呢，我们还要画它的适应框，适应宽呢，就用二滴线的命令来画，这里有很多画实印宽的命令，一个是用线条来画，用线条画的话，你要画出四条边，这个是绘制一个矩形框啊，然后下面还有啊，羊服 啊等等。那我就会用几行框喽，我选择他的起点再拉过来，鼠标拉过来再。我这里已经点了鼠标左键了哈，然后再拉过来，再点一次，看到没有，然后再退出，右键结束。快捷键就是 esc 键， 然后这个是放大，这个是缩小啊，我先结束了哈，这样就画好了。 画好之后我们就保存啊，单击保存就可以了。保存之后呢，这些界面你可以关掉右键，把它关掉。好了，这个爱心呢就创建完成了。

同学们大家好，今天我们通过这个电路来了解一下我们 pspace 里面的一个怎样对一个参数的扫描。 这个里面我们首先看一下这个电路主要有运换三极管以及主容器件组成， 从如果这一点输入一个固定的电压，同时这一点的电压也是一个恒定的，然后通过这个采用电阻 r 三的电流也是恒定的，如果忽略我们 三极管 i b 电压的影响， i b 电流的影响，即通过我们 i c 和 i e 的电流 应该是相同的。同样的如果这一点的电流是恒定不变的，通过我们负载电阻 r r 的电阻，电流也应该是一个恒定不变的。 所以我们先对这个电路的功能进行一个相关的仿真。首先仿真的是呢，我们 v 四这个电压值在一定范围内变化的时候，通过我们 r r 的电流是不是一定的？ 我们可以设置一下仿真的参数，这个首先对这个 v 四进行一个 d c sweep 的仿真，我们及时的电压设为五伏， 中指的电压设为十六伏，步径设为零点一伏，这个我们可以做一个仿真，大家来看一下，从这里可以看出，当我们 v 四的电压 升高的时候，这个电流通过 r 二的电流和 r 三的电流基本保持不变，从而这就是我们横流语言的来历。 下面呢我们再对它进行一个参数的仿真的学习， 我们要对这个，比如说啊，我们要对这个负载 r 二，对他的输出，对他的电阻值 这个参数进行扫描，我们要怎么去做呢？首先我们要从， 我们要从我们是这个里面有一个 spa 小的，有一个 spa 小的库，就是这个 spa 小库里面我们要先要添加一个原件叫 parmet， parmetus， 这个里面呢我们 比如说我们这个电阻，一般的电压值会是一般的电阻值会是一百哦，这个我们可以点一下新建一个，新建一个 review 一下， 这个我已经见过了，我们就看这个啊，把这个写上来，就这个先进一个，先进一个鼠 性这个属性的名字叫 we value， 这个值默认为一百，然后我们在这个里面显，把这个值给显示出来，就 display 把那个值显示不出来，这就是这个参数。然后我们要把这个参数和我们的 r r 的参， r r 的 windy 值可关联起来， 你别说，我们就需要点一下这个值，就是这个电阻的弯钮值，你别说原来这个是一百哦，我现在要把它改成这个参数，这里面应该是一个大跨号啊，大跨号微弯钮，把这个值 设置的跟我们的属性名称一样的，然后我们再对这个参数进行一个仿真，这个里面我们还是采用 d c sweep， 对的， 另外把把 second secondary sweep 给勾上，然后这里 global permeters， permeter， 把这个参数选为 v one 六。 我们扫描的起始值呢？还是从一百 k 开始，然后到一 k， 一百 o 开始到一 k， 那个布局呢？是二百 om， 然后点确定，然后我们运行一下， 这就是我们得出来的这个 对这个参数扫描的结果。其中我们可以先可以看到这个随着电阻值的增大，这个横流语言能提供的横流，保持横流，横流的 所需要的电压越高，你想到这个地方的话，如果我们这个许的这个是一百， 这个是三百，到这里的话，我们在这个地方才能在十二伏的时候，我们才能满足我们所需要的横流源的顶流。 其他的像这个区域根据店主不一样，他这个三极管他是工作在不是工作在保 合区，所以从这个电路里面我们就可以很明显的看出来，我们的这个输出的电流和我们的输入电压以及 这个啊负载电阻的大小之间的关系。这就是今天我们要学习的内容，感谢大家，谢谢大家。
