可视水下摄像头焊接教程辫子

这小玩意真的不错，卡上挺好用的。

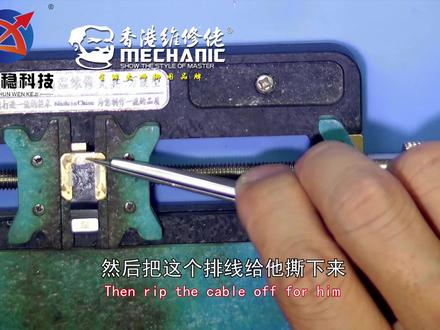

大家好，今天来和大家讲一下这个像头的一个排线更换啊，更换排线的话大致是有三种，一种就是 免打磨，用盐排线的方式进行一个焊接。第二种就是免打磨用的是组装排线 啊，来进行一个焊接，这种就是最简单哦，新手也是非常容易上手进行一个焊接的啊，这是一种方法好。第三种就是 沿排线打磨进行一个焊接。好，接下来的话我们先给大家讲解一下这个沿排线啊 免打磨的方法来进行焊接。好，我们是以这个叉二来举例来讲解 好。首先的话，我们要把这个排线原来相投的排线给他拆下来 啊，如果说我们日常维修中啊，有可能会有时候需要用到这个排线的，是吧，那这个时候我们要进行加热，然后把这个排线给他撕下来，撕下来之后这个排线其实还是可以用的啊，只要他不断啊，都是可以用的， 当然这排线他不贵啊，我们也可以直接购买更换也是可以的。 我们把这个小板给他给他夹住啊，夹的时候不要夹的太紧啊，预防把这个整个机板都给他 给他夹爆了是吧，因为这个基本他是陶瓷的啊，他很容易就是受力过猛，他就会就会爆啊。风枪温度是一百五十度， 这个夹具他不够精密啊，所以没有夹的，就是夹不稳啊，我们最好用我们那个纤细的那个夹具，他会夹的很很紧的，很稳的， 一百五十度给他加热，然后把这个排线 给他撕下来啊，这样子就把牌先撕下来了是吧？好，撕下来之后我现在示范就用 拆下来这条排线给他用棉打磨的方式给他重新焊接上去啊。好，当然我们可以直接用新的啊，这排线他不贵是吧？如果我们是用 棉棉打磨啊，就是这种直接可以焊接上去的，这个也可以啊，但这种的话他就好处就是焊 接方便啊，坏处就是他不是原装的是吧？然后他这些排线他都是比较硬啊，从外观上也能区分出来他不是原装啊，具体就根据自己的实际情况去选择该用什么方案来解决好吧。 好， ok， 然后的话我们在显微镜下面来操作。 好，拆下来之后呢，我们首先的话用洗碗水， 他上面这里小板上面哦，他是有一层导电胶的，我们用洗板水配合着我们的四号刀片就把上面的胶给他清理干净哦，我们把 上面的胶给他铲干净， 我们直接用洗斑水，用那个棉签或者刷子也是能把这个上面的残胶给他清洁轴的啊 啊，如果我们用刀片的时候就要注意啊，不要伤到里面的传感器啊，我们也可以用这个 棉签啊，沾上洗发水然后来回的搓，就是来回的擦也是可以的啊，只要我们能把上面的胶给他清洁干净 就可以， 他们可以用刀片配合着封枪的方法是比较快捷一点啊，要快捷一点。

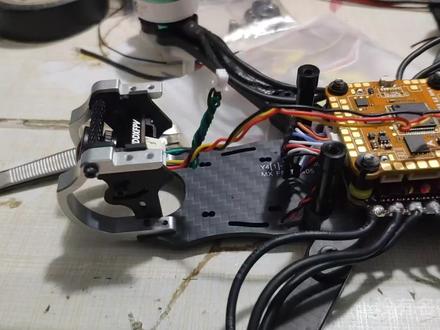

我们这里就先看摄像头啊，然后看摄像头的时候，我们就要看我们摄像头的 规格参数，比如有些摄像头他最大支持二十四伏电压，对不对？五伏到二十四伏的宽电压，而有些摄像头他制止电压都不一样，然后我们要找他的电源线在哪里？像我们这一款平头哥这款摄像头的话，他他直接接了两个线出来， 不用看了，就是这根线是接调餐盘的，是给摄像头调餐用的，然后这里有三根线，三根三根线的，根据颜色我们就可以判断出来，红色的就是正极，黑色的就负极 要另外一个，另外这一个就是信号线，明白吧？然后飞控呢？飞控这边的话就是这样， 摄像头采集到的图像数据会传给飞控，对吧？然后飞控进行叠加一些信息之后再传给图传，图传，然后再发给我们的 fqv 眼镜。为什么要经过飞控呢？ 因为飞控他要添加一点信息进去，再传给图传，传图传，再传给我们添加哪些信息呢？就是添加我们需要 osd 里面添加的内容，比如说我们要添加呃，显示电压、显示电流、显示温度等等等等， 你看一下啊，这个就是这款电条啊，你看这里有一个石斛嘛，石斛一个卷地嘛，我们直接把这个石斛接到接给摄像头就可以了，因为电条在这边线挨的很近，我们可以直接这样接出来就可以了，看到没有？直接 接出来就可以了。拿出我们的飞控接线图啊，我们找到我们摄像头这个图标，看到没？这个是摄像头要看到这个，他这个信号线是接到我们飞控的哪哪个端口这里的？看这个 vid 一。哦，你看这里是接到第一个这个端口， 接到这个端口这里，接到这个端口这里，那我们就把这个摄像头的信号传给他就行了。然后飞控会把他的整合之后添加之后的信息再传给飞图传明白，图传，然后再通过无线电 传到我们的软件那这边出，然后我们看一下这个就是图传。图传传的是哪一个线？在这里看到没有？图传这个线，图传这个线叫 etx， 这个是传出来传给独传的，明白吧？就这样叠。

摄像头焊接练习近二退一运调手法。
