打开 cad 提示无法定位或读取一个或多个参照文件,怎么处理?当打开 cad 文件,特别是别人的 cad 文件时,经常会弹出 cad 提示无法定位或读取一个或多个参照文件的窗口,是什么原因?该怎么处理? 在作图时,经常会命令输入 xr 或者插入菜单下点外部参照,插入外部的 dwg 或者图片文件参照着来画,画完之后参照图片使命完成就会被删除了。把完成的 cad 文件进行保存, 如果再次打开是不会有任何提示的。但如果把刚才的那张参照图片挪挪地方,放到一个文件夹再来打开,就会提示无法定位或读取参照文件了。那要怎么做才能让他不要每次打开都弹出来呢?单机打开外部参照选项版,选中有感叹号的图片文件名,点右键右键菜单中单 击,选择新路径,重新找到并指定一下图片的路径。关闭参照面板并保存文件。再次打开的时候就不会有提示弹出了,但如果文件是别人给的,或者确定参照文件被删,找不到了怎么办? 打开外部参照选项版,再丢失的文件名字上点右键再点拆离,这样文件名便从参照选项版中删除了,而下次再打开这个文件时,也就不会再提示了。关注我,学习更多设计类软件实战经验!
粉丝7.9万获赞28.5万

当我们打开 cad 图纸时,弹出这个提示,说明我们这个图纸当中缺少了外部参照,那我们直接点击插入菜单,点击外部参照,当然也可以用到我们的快捷方式叫 xr, 那么这里我们再选中我们缺少的这个外部参照啊,在下面这个滚动条脱下来找到位置,然后呢我们直接在这里啊点一下鼠标左键,这里有三个点鼠标左键,再单击一下,然后再去找到我们缺少的这个啊外部参照,点击打开, 那么他就重新加载好了,那么我们再去把它关闭啊,重新打开就不会有这个提示了。 点击评论加关注,后期我们会更新更多外部参照的啊一个教程,我是老司机,带你玩转 cad。

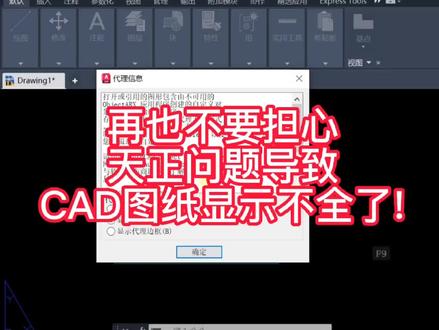

大家好,我是 c a d 自学网周站长,经常有一些粉丝问我周站长,为什么我打开 c a d 图纸显示不全,而用手机看图,它可以显示完整, 一般我们用 ca 字打开图形的时候,会出现这一个带子信息的对话框,这个说明这个图纸是由于第三方插件化的, 我们必须安装第三方插件才能打开,我们下拉可以看到这边显示的是天正插件,我们直接显示单对头型,然后点击确定,我们可以看到如果我们没有加载天正 插件的情况下,这个图纸是显示不前的。哎,有的粉丝问我,我安装了天震为什么还是显示不前?可能是 版本问题,我这边推荐一个非常实用的插件,可以一键显示 由于天正插件而导致的图纸显示不显问题,我们只需要安装这个赫斯工具,如果没有的话,到 cs 字写网可以免费下载,下载之后我们点击赫斯工具, 然后点击天正插件,点击这边的加载天正插件,我们可以看到这边的图纸就可以显示完整。好了,我是周站长,喜欢点赞关注,学习更多写的小技巧,谢谢!

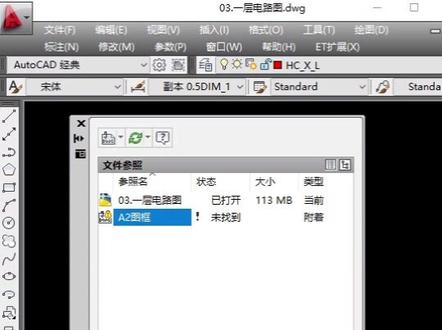

打开 cd 图纸,弹出更新参照文件位置的提示怎么办?今天姜老师来帮你搞定,点击更新参照位置就可以,当然啊,如果你不小心把那个窗口提示给他关掉了,那怎么办呢? 我们直接可以通过 xr 空格啊,输入这个外部参照的命令,然后找到我们所缺少的这个外部参照啊,并且呢,你一定要让对方把这个外部参照发给你,然后选择他之后,在右下角这里啊, 我们选中他这个有个路径啊,往下面走有个找到位置,点击之后,他这里有三个点点啊,然后点击我们把对方给我们发过来的这个外部参照,然后呢啊,直接再选择参照进去就可以了,我们找到这个文件之后, 点击打开啊,然后点击啊关闭,你看到那么他这里就啊参照进来,让我再一次把它给关闭掉啊,我再打开这个图纸,那么他就不会有这个提示了。关注我带你了解更多 cd 外部参照操作技巧。

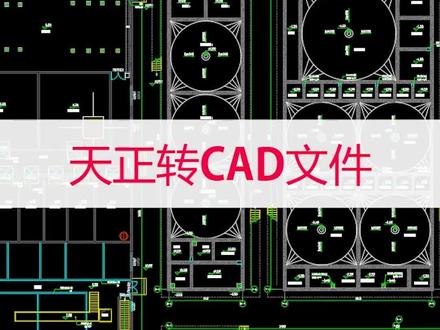

这节课老师教同学们天正的图尺如何在 cd 打开而且不丢失,咱们呢?打开天正之后呢,打开文件布图,我们找到整图导出,点击, 这个时候呢,弹出这个对话框之后呢,同学们啊,看好了,咱们在这呢选择 t 三格式,也就是我们的天正三格式,找到天正三,然后监督中的 cd 版本呢,我们尽可能降低,咱们选二零零四,也可以来保存到桌面, 给他起个新的名字,然后我们保存。接下来同学们在 cd 打开就可以看得到了,好同学们学会了吗?关注点赞,下期咱们接着分享。

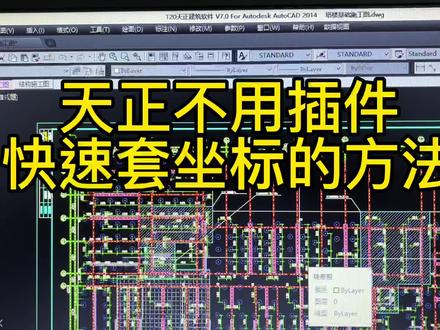

分享天证不用插件快速套坐标的方法,这张图纸是设计院给过来的,它上面带了坐标的了, 然后我们就要把这个坐标套到另外一张图纸上面去,我们要怎么做呢?我们只是要把这个坐标的焦点坐标给记下来了, 这个是一杠 a 轴,加上一杠是三十三轴这个坐标,我们用纸把它记下来,然后 这里一杠一交上一杠 s 的这个坐标,我们又用纸把它记下来,然后回到第二张图纸上面,找到这个一杠一和一杠 s 轴的一杠一轴交一杠 s 轴这个焦点,然后找到这个一杠三十三到一杠 a 的这个焦点,我们先把这个图纸框选一下面,然输入 一,我们把它搞成块,先明个明给他确定,现在变成一块的了,我们就点击左边的空气栏坐标标注 颜值设置绘图单位,标注单位,我们就选择是米了 制高,这个制高调的,我们选择正合适的制高 就行的了。坐标起级,我们选择世界坐标,坐标类型就测量坐标确定,我们就在命令栏输入他的刚才记用纸记下来的那两个焦点坐标就行了。 三六九幺幺点二五五英文的逗号,四八九四五点七九七空格键 连起做标标,就发现我们就点击一下就把它放下来了, 点击一下方向,然后我们再点击坐标标注, 然后再命令栏输入另一个焦点的坐标,三六九八四点幺八幺,英文的头号四八九三二点四二九 空格,然后我们就找到这张图纸框,选他依然是右快捷键 a l 面,然出现了指定第一个圆脸,我们就指定第一个圆脸,就一干,就一干一 走,加上一个 s 走的这个焦点, 找到刚才标注的那两个坐标,点击一下,然后指定第二个圆点, 第二个圆点是一杠 a, 加上一杠三十三走,这个 命令难出现了。指定第三个人脸后继续我们就继续,就直接空格键是否基于对齐点说话,对, 这样我们选择是 坐标已经靠好的了,我们来验证一下,点击坐标标注点,这个点 四八九三二点四二九三六九八四,点一八一,没问题。 然后第二个点 四八九四五, 点七九七三六九幺幺点二五五,没问题的,这边是这边是套进去的了,好了,视频就分享到这里,谢谢大家。

用 cad 打开天秤图纸,不显示折号和标注怎么办?用这两个方法可以有效解决,第一, 安装一个天秤建筑 t 二零 v 六点零或 v 七点零的软件,没有添加安装包的啊,关注我之后呢,找我免费领取。那么第二,我们可以直接用天秤建筑软件转成 t 三格式,然后再发给客户。那用天秤怎么转 t 三格式呢?上教程。 那我们直接在命令行输入啊,汉字的首字母图形导出的首字母,然后呢直接空格 在我们这个啊设置当中, cad 版本你可以选择零七版本啊,保存类型选择天正三文件,那么你会发现在我们的文件名后面就会多一个 t 三啊, 那这个就代表他转成 t 三格式了,所以这个时候我们就直接点击保存,那这样我们再把图纸发给客户,就不会再出现前面的问题了,你学会了吗?


房建图是天照 cd 设计的,一定要看这个视频,把房建图里有坐标标注的点去放一下。哎,我们把房建 cd 图导到 rtc 首部里,才发现配套的管线、建筑围墙和降水井位置这些信息都不见了。但是呢,把这个房建图在电脑上打开,这些信息都是有的, 这是什么情况呢?这是因为这些配套信息的文字标注和自定义图块都是做了加密的,所以说遇到这个问题,一定要使用天咒云转换,转换一下这个房间图。 在 cad 方向里导入 cad 图的时候就会自动识别是否是添重图纸,不用自己判断,只一点击确认转换就可以了,就可以继续用黄色 rtk 选点方向了。

天正七点零安装教程,先下载好安装包,嗯,如果我不知道怎么去下载这个安装包的话,可以关注我,看我的主页。 嗯,下载好之后我们右键选择更多,在这这里看不到,我拉下来一点,点击右键选择更多。七 j 提取文件, 点击确定正在提取中。没有解压软件的可以去下载一个解压或者压缩软件,可以把它解压出来的。解压之后我们打开这个文件夹, 打开之后在文件夹中找到沙特阿普这一个运行程序,右键以管理员身份运 运行 好,这是跳出一个安装界面, 操作一下,我们点击统一下一步,呃,安装位置尽量还是不要选择 c 盘,选择在 d 盘吧。 下一步,下一步正在安装中。 安装完成,点击完成,然后打开普通文件加,将其全部选中,右键 点击复制。呃,回到桌面,桌面上会生成一个天真的图标,右键打开文件,锁在位置,然后在这里找到空白处,右键 粘贴,一定要替换选中的文件,替换之后,然后回到桌面,打开填证, 选择对应的 cd 版本。 七点零是支持二零一零年到二零二二年的,二零二三年可以试一下, 正在启动中,最好是把这里兼容性勾选以管理员设为运行,这样他不会提出那个很多注册的一个信息点。确定 进来之后, 嗯,好像还缺一点没有激活, 再打开一次, 还是没有 打开天正的插件啊,嗯,应该是漏了一个步子。我们回到天正,然后右键打开,锁在文件夹,然后这一个,这一个注册表一定要运行啊。 点四确定这个一定要运行,不运行就无法运行。天真的 再次打怪啊。 哎,这时候可以提示提示了,提示出天真的信息了。 好,签证的插件 列表就出来了。嗯,证明已经安装成功,也激活成功。好的,本期视频播放完毕,感谢观看。
