吴老师,吴老师,防逆流应该怎么实现呢?针对不同的用场景有不同的防逆流解决方案。首先,对于只有一台逆变器的光伏电站,我们可以搭配智能电表实现防逆流功能。 一般来说,三项防逆流电表的孔径为八乘八毫米,适合接入线径为十六平方毫米,最大接入为二十五平方毫米。如果入户进线侧主线线径超过二十五平方毫米,那么就需要采用防逆流电表加电流互感器这一解决方案来完成防逆流功能。 以上提到的都是单机防逆流的情况,针对使用多台逆变器的电站,就可以采用古瑞瓦特智慧子镇通讯箱来实现防逆流的功能,懂了不?

上一集我们介绍了光辉系统中直流端的防逆流方案,交流端的防逆流主要是由并网点的电流检测装置和逆变器来实现。目前有两种防逆流方案,一种是单机防逆流方案,一台逆变器配备一个双向数字电表,逆变器和电表通过 rs 四八五接口, 双向电表安装在并网电,当逆变器检测到电表有电流流向电网时,立即改变工作模式, 从 mpp 区最大功率跟踪工作模式转移到控制输出功率工作模式。逆变器的输出功率进等于负载功率,避免功率不匹配产生的逆流。 如果光说安装的地方负载较多,并网点的电流大于一百安,则需要配套电流互感器。如果逆变器超过一台,建议使用 多机房地流方案如下属所示,多台应变器通过 rs 十八五接口串联连接到数据采集器,电流互感器检测每一项电流信号传到电表,再连接到数据采集器,再通过路由器连接到你太网, 通过远程操作设置夫妻地址和房地流参数。这种方式适合割机模式, 接线和调试比较复杂,但功能更强大,容量更大。要求逆变器有 rs 四八五接口。安装现场游击太网。还有什么想了解的光伏问题请留言告诉我们,下期为你解答。


在光伏系统中,正常的能量的流动方向是光伏组件逆变器负载电网。在电网系统中,能量的流动方向是电网负载流动方向,与以上情况不符,就是逆流。 我们常说的光护系统的防逆流其实包括两个方面,一是如果直流系统中出现短路或者接地等故障,防止别的主见电流倒流 引起事故。二是光伏系统功率大于本地复合功率时,销纳不完的电力要送入电网产生逆流,而有些地方只允许光伏发电自发自用,需要防止电流流到电网。 石榴端的防逆流集中神经面器需要采用防滑二极管来实现。利用二极管的单向导电性,在每个主串的正极串了一个防反二极管, 当所在的主串出现故障时,做一个断开点,与系统形成有效隔离,在保护故障的主串的同时,为检修提供方便。主串是逆变器的光辉系统, 前单具有 mppt 生压电路,功率开关管本身既具有单向导电性,所以不需要配备防滑耳机管。

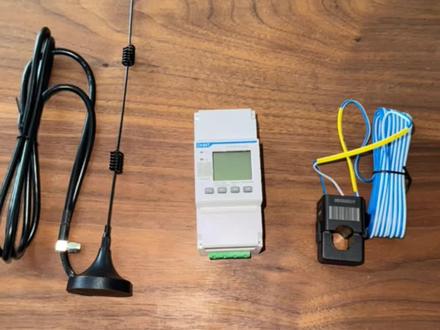

今天收到了腾盛技术寄来的新款防逆流装置,就着安装测试的机会,聊聊防逆流装置的工作原理和几种技术路线。放心,我会用你听得懂的词来解释,保证你听完之后就可以出去给别人吹牛了。 防贪光富的理想状况就是太阳能发出来的电正好给家里用掉了。各位老粉都知道,如果家里的用电比发电大,这个好办,我们的主机呢,会调度一部分电网的电来补充发电缺口, 麻烦的是发电比用电大,那电就返送到电网去了。因为我们没有和电网签返送卖电协议,所以返送上去电网不但不会感谢你,还会登门找你麻烦,所以防逆流装置应景而生。整个防逆流装置由三部分组成, 一、主机内的防逆流工作模块。二、装在家里电箱里的感应电表。三、信号收发装置。 我们想象一下,在博物馆出口大厅炸鸡处,大家参观完有序退场,井井有条。突然有个没买票又不想排队入场的捣蛋鬼从出口炸鸡处逆流而入,这不是就很打眼,马上就被炸鸡旁边的保安胖虎同志的火眼金睛捕捉到了。 胖虎同志发现的过程就是感应电表工作的原理,有逆向电流马上就能察觉,光发现没有用啊!接下来,胖虎同志马上用对讲机联系前面的门岗处的保安突音,突音突音发现有人强行闯入。完毕, 胖虎同志通知出口门岗的行为就是信号收发装置的工作原理。信号收发装置把逆流的情况实时汇报给主机内的防逆流工作模块。门岗处的秃鹰收到信号,胖虎,胖虎,我是秃鹰,收到,马上处理完毕。随机 秃鹰收窄了通道,把后面还想硬闯的跃跃欲试的捣蛋鬼都拦住。这个步骤就是主机的防逆流模块,主动降低功率,一直降低到和用电设备相匹配的数值,整个防逆流流程就完成了。 那么聪明的你肯定想到了一个问题,当闸机口的胖虎发现有人闯岗的时候,是不是这个人就已经拦不住了, 就只能防住后面再闯的人?对的,防逆流的工作原理就是这样,因为从发现有逆流,到通知主机,再到主机做出反应,有两毫秒到十毫秒的时间差,这几毫秒的逆流是避免不了的。当然了,这么一年也没得两度电 逆流,这么一点点也没有人会管你。但是隐身出来另外一个问题,一个防逆流系统的好快,就是看他的响应速度快不快,主机的算法好不好,怎么样用最快的速度,最优的算法让发电和用电平衡?关注我,我是曾初一,下期聊聊防逆流的几种技术路线。
