电池宝升级怎么刷BMS

让我们讲解一下这一个 b 克斯丢丢的这一个开启和使用啊。啊？这里有一个什么呢？就是我们自己研发的一个 s 一零二，就是 bq 四零 j 五零平台的这一个呃，模块，这个是可以商用的哈，也可以做带模板学习实验版学习，这个是我们也是我们自己进行研发的一个一 v 二五零零， 就是通用，可以对接 bqc 丢丢这么一个尚未及软件，可以配置改写 ti 的一些很多芯片的里面的参数啊，必须用这个工具，或者说用原装的。 ti 的一个呃， ev 二四零零，就这个， 这个得三千多块钱啊，这个得三千多块钱，这是我们自己的只要几百块钱啊。好，下面我们来看一下这个 上位及软件，在这个地方我们看一下这个已经对接好了，这个有这个呃， 通讯模块的 ev 二四零零这个版本号，还有我们对接好的这个芯片的这一个呃型号和版本号以及通讯地址，这是芯片的温度哈，然后这里实时温度也出来了，这是一个四川的电池，然后这里是十五伏， 十五伏多，四川差不多，然后这里是电流表哈，电流表我们再看一下整个界面这个地方， 他这个软件功能还是蛮强大的，但是不过还是全英文版，我们搞电子技术的，或者说，呃，有一定软件基础的。对，这个应该是不难，应该是不难， 我再看一下第一，第一个选项卡卡里面的是寄存器，这里面有很多寄存器哈，你看这里，这是你看第一栏，我这鼠标在这动的地方，这一栏里面呢有 你像摄入容量报警呢？摄入时间报警呢？还有一些实时的电压、电流、温度，这主要是依照这三个模拟参量我们来进行推荐，很多东西，特别这个，这个，这个地方的 maxl 就是我们的 soc 的一个错误率，但在这个时候他因为没经过勒里就是学习的过程，所以他很高，这里有个相对的百分之 五十五的 soc 和绝对的，这都不准啊，这都不准，这都不准， 这是一个大致的一个数据，然后这里螨虫容量啊，这些都可以改的哈，这里循环次数啊，这里循环出色，然后美极电信电压了， ser one， 我推荐这些电压了，然后 bat 就是我们的定心端的电压，还有 pec 就是输出端的电压，这两个电压就相当，也就是莫斯管其实已经开通了，开通了，然后这他有四个温度探头啊，蛮好的。有四个温度探头，每个温度探头我都开启了， 还有内部的温度和废铁的温度，他都可以。政策，都有政策在这一面，这些都是这很多数据，像这些数据我们不需要去动他，这些数据我们知道就行，这是他都是他进行一个数学模型，化学模型自己推算 出来的一些东西，我们主要看的在这个里面和这个里面，在这些我们知道就行，这些数据不要，不要随意去弄，他 好，这是这是刚才的继承器，这是我们要对外进行输出的 ps bs 协议的对外输出的数据。然后这个地方有个 bit register， 这个地方 就是很形象的展示了，通过小方块的方式，通过绿色和红色的方式对外展示了这个电池处于一个什么状态， 这都有很多地方，我们如果细究的话，你要慢慢把两百多页的这一个规格书看懂，如果说大致了解的话，或者说你不需要做生育的这个数据分析的话，你就要知道这里摸索馆开启了，然后他没有被加密，然后这个 please 可以控制充电、 放电摸索的全体开启和关闭，这个是我们对外控制的一个信号，比如说我们 mcu 来一个控制信号拉低，对地就相当把 pass 进行拉低了之后，让摸索管全部和两个摸索管全部打，呃，全部打开， 如果说我们来一个高电瓶信号，或者是开路信号，就是完全悬空的，或者拉到高电瓶，那么这两个肯定是会显示绿色，他就关闭了啊。 还有这里你看这边有几些状态，这里有些状态，这里都有英文的这一个描述，这个英文的描述免开机状态就是我们的计量状态，这都打开了，然后这里 呃这个均衡的功能也打开了，扣烟也打开了，就是我们的 it 就主看跟踪已经功能打开了，然后主看更新 也已经变红了，也在也在随时等待更新。然后我们这里还有一个出厂状态，我们的 led 功能打开了， 这个生寿命寿寿命计算也打开了，然后我们的莫斯莫斯菲特驱动也打开了，我们的干净就是我们的电量计量功能也打开了啊。通过这些我们知道 这边一个 coman 的 coman 的就是一些命令，我们通过人为的一些操作，或者说我们想要一只来来来操作他的一些命令，这个在规格数上都一一有对应， 注意注意一下哈，一般的不要随意去动一般的不要去动他，我们最多动的最多的就是这个 reset， 就是复位，所有数据只有改了数据之后我们去复位。还有这个 seer 就是我们加密，我们可以更改密码哈，给你们 onserr， 我们就是解密。还有 onserr for access 这个呢，就是把所有的密码清除，但是如果说有别人出场的电池里面加了密， 他不告诉密码，你通过这个命令没用这个命令，这个命令，你看这个命令他最原始的就是零 xs f， f 就是八个 f 啊，在这个地方，嗯，他是原始命令，原始命令 这个是没用的，而且一般调一下别人加了密出货的产品，我们不要随意去破译，这样的话等于 偷东西啊。这个这个，这个，这个不光彩的这个不光彩的。当然你是个把两个好玩那，那我就那你那，那是你的本事，你能破硬你的本事。好，这个主页面我们说完了，我们就，呃，再讲一下这个，对他 mamer， 对他 mamer， 这里面 就有很多的数据，就是我们后台进行编辑和配置的参数，编辑和配置参数，比如说 ktvression， 在这个地方有我们的校准参数和校准数据，在这个地方一般也不要随便动， 我们要动的最多的可能就在这里，在这个地方，当然这个是通过我们校准电流、电压、温度的，这数据都会变化，一般暂时我们不要动，这就 ct， 这个就很重要了，这个就很重要了哈。 在这个里面有很多的女人说空费的爱是空费的 greece， 这这个里面有很多的女人充电特性，还有费的属性，一些计量的配置， 这两个配置你看这里有很多，这个一一对应，都在那个规格书里面都有一一对应，这个需要你自己去熟练， 这个一下子讲也讲不完的，两百多页，那也不是说你一个小时就能学会的。这个你没有个几个月甚至是一年几个月的熟练，甚至一两年的进行实际项目的进行操作，或者几年的呃，经验累积，你不可能对他进行那个的，除非你是个神人，除非你是个神人啊， 那你最多也就是个入门，也就是入门啊。这里面还有一些东西，比如说他的进行一些，呃，对这个模块的这个架构的这个，嗯，进行这个，呃，电源的管理，就是他的 power 啊，比如说可以实力品可以对他进行这个 睡眠管理，还有他有多余的这个通用接口， l 角一个配置啊，特别 led 配置，你看这里都有，这每一个定义，这都缩写了你必须去对 硬的规格书里面有很多东西，还有这个温度的死人，别人一号、二号、三号、四号的温度探头，温度探头标准的十 k 啊， 还有温度的模式，我们现在的模式他有是红色或绿色，各代表什么模式里面都有说这里这里，我们把它进那个，他就是这个模式，然后这个打开就是他 ic 内部模式，然后这四个变 绿色，就是四个温度探头的模式啊，这里有配置，你看这里配置串数 啊，零零零零一，一零一一，各代表二三四串， 各大表示藏私传啊，这个要注意，然后这些东西都有，都在那里面啊，这个就我就 在这里，不信说了有新的话，这里有 fuse， 而且它是可以驱动一个毛线丝的，还有 btm 也是一个外控的，一个银角三 bus， 你看这里地址就出来了，零四幺六 啊，这里有一个切开，这是我们的硝烟，还有保护功能，我们要打开，注意这里有很多保护功能， 这保护个人，比如过冲过放过流，温度保护这些啊，一级一级过流，二级过流，硬件过流，软件过流都在这里面都有，像这个 rsvd 我们就不要管他了，这个是保留的，然后这里是对应的啊， 还有这里 对于永久 有失效的模式，这个一般的我们要打开这个功能，那么以后失效了你就必须通过，就是说来不能再使用了，我们要 入场进入重新刷起底层文件，一般的情况下我们使用和调试的先不要打开啊，对吧？先不要打开，还有一个 app 模拟前端的控制， 这个也是要对应，也是要对应，那个规格书里面他有各参数的定义啊。零服充电外部的阀值，哎，外部阀值二点二伏，我们开始开启零伏，进入二点二伏的时候，然后就是出场设定 在这个地方，没有，你看刚才我们前面对面有 led， 有 fus 功能，因为我们有装 fuse， 没有装保险时，三单保险时，那我们就不需要打开它来 bbr 这些东西，我们没用它的自我保护功能，这些都没用， 是没用到的，我们就不要打开，就把 led 功能打开。寿命，莫斯菲特驱动和这个伎俩功能打开， 这个里面是非常重要的哈，这个里面的信息量非常大，非常大，我们一般情况下都不要随意去改，除非你对他很理解，不然的话你会调的乱七八糟，全部都变了， 就是 ct。 然后我们就是高级充电算法，如果我们有智能充电器的情况下，我们就可以在这里面配置很多东西，温度范围，低温范围，低温充电和标准充，标准低温充电 以及标准的高温充电以及高温充电，这个是符合一些充电算法的，我们智能充电器读起来这数据上不停的调配电压和调配电流，来到我们电池进行安全充电。还有一个 浴冲，浴冲就是我们在低温二点二伏的将或者零伏的时候，我们对他一个浴冲，就不需要一个 强制的一下子过来就是个 cc 电流，这个是符合充电锂电池的一个充电，这个的先预充，然后进入 cc 状态，然后进入 cv 状态，然后进入捐流充电状态，是这么几个状态，而不是简单的 cc 一上来就是 cc， 然后转 cv， 这个是最基本的啊，对，最基本的， 然后这里有电压范围，我们把设定好 soc 的范围，这里面很多数据，光这个里面的数据给到智能充电器也是相当大的， 一个管控的，一个控制的啊。然后我们进入 paro， 刚才已经说到了，是对我们的一个一个整个的供电平台， ic 的供电平台进行一个设定，比如说 这个更新电压，我们的数据更新电压丢三点五伏就不行了，但是我们还可以设低一点点，表示，我们设到 二五零零都可以，但是太低了，你电池能不能承受？这个是抖音，然后关机，电压是什么时候关机，关机动车时间就开始关机，检测到一零七五，复仇是一个，一个是发值，一个是延迟时间， 然后这个就是自我，自我保护的沙特档电压一点也是一连球，这都可以改，依据我们的，如果你不知道的时候就不需要去动它，这个千万不要随便弄 好。我们进入睡眠，这是睡眠，睡眠，睡眠电流，睡眠时间，哈，然后呢，微 就是我们的唤醒的一个比较，这是也是一个比例的，我们在这比方说，呃，多大电流，五毫安电流唤醒，多达十 电流唤醒或者零毫安电流唤醒都可以，这就依据实际信用，依，依据你实际的应用， 然后 po 二不烫的超过三十分钟我们就要关机了，我们的电源，然后这里面还有很多啊，这些数据，这些数据 不知道的，不明白的，跟你不相关的，或者说没有客户，没有特定设定要求的，都不要去动他，也不要去探究为什么，你要探究为什么，那就 那就太多太多了，太太多了不利于你学习，我们抓住主要方向，尽快的了解这个电池模块和这个软件的上下对应参数啊。 然后这里 led 支持，刚才我们 led 功能已经打开了，那么这 led 支持，你看这里 flash 的周期就是闪烁周期，不宁可周期 类延迟的时间这里都有，他的单位四百八十八微秒已经五百一十二，乘以这个四百八十八就是你的时间，然后保持时间。 螨虫，呃， fc， fc 也是个标志时间，然后我们充电， flash 报警，充电的时候 flash 报警，百分之十的时候就是那个灯，那一闪一闪，一闪一闪， 然后这些都是表示我们如果这个功能打开之后，他就在充电的时候一格一格、一格一格往上闪，在多少的时候，比方说一二三四五个灯，然后我们是百分之十的时候，高入百分之十的时候，那么第一个灯亮了，他不闪上，就 二三四五再闪烁，第二个灯开始闪烁，或者第三个灯开始闪射，灯的盘速放电也是一样，倒过来，倒过来，这里有些系统数据，这个就不要去动他了，随便 不要动，这个不要随便动。然后这里有一些空飞跟手也是一些配置 sbs 的，也就是说我们如果说一个设备去读他的时候，如果按照标准的 sbs 协议，这些数据都会报告给你，都会报告给你设定啊，是刚才我们前面知道的。呃，是容量报警， 这里深入瓦石报警，这可以设置的，改改成五百都可以，但是你要算好，要算好，这里有个是时间报警，十分钟、五分钟、七分钟都可以的，我们笔记本很多七分钟就报警，七分钟都可以。 然后这个初始电池模式一般的你没有特别，那个时候你就不要去动他了。如果是锂电池的情况下，但如果是你别的一些化学类型电池，或者你改变了这个报警的一个，比如说安石到瓦石，那就要这里有这个改变，这个开拍改变这些东西啊， 然后最基本的进行这个标准信息，这零三幺我们一般不要动打，但是这个制造日期我们可以改变，说我们今天是二零二，二杠零幺杠零五，打进去就出来了 啊。塞尔朗堡，我们的串串吗？就是我们的一个一个连续的生产系列吗？第一号电池，第二套电池，从第一号开始，我们第二号电池，你就改完这个像个激素一样，然后制造上姓名，这是得住仪器，我们可以改变成我们的成炮了，我们就把它改成成炮了。 c p o w 幺晨跑，哎，对，这里是 vs 类，我们现在他是 bs 面，但是我们现在是 c， 我们的型号是 s 一零二， 哎，这里离的这个离子啊，对，离离子，这个谁离开，谁离开，这个不管怎样，然后这里这个数据 也不要动他，这个这里面的数据一般的我们不要动他，暂时你没有更深入研究的时候，你不要去动他，这里就保护了。保护参数，就是说欠压点，恢复点，延迟时间， 这是第二点，第二个进行一下设置的，然后过压点，然后这里过流，一号过流，二号过流， 这充电过流哈。 o 四 c 一， o 四 c 二， 然后 o d d， o c d， 这是 放电的过流哈，带负号的，带负号的，这硬件的，这是功力保持，这个也有对应的数据，我们去看一下 scc， 这硬件短路，硬充电短路的， 这是硬件方面的，也就是 a f 一那一段的 s a s c d， 这也是放电短路的硬件保护。 otc 过过温的，充电过温，放电过温，然后永久失效，然后 充电。倩文，放电倩文，这些哈，大家都是，如果说下面用不着的，你都不要去动他，你就动这几个东西就行了，来，从上面到下面 切，压过压过流，放电过流，充电过流，然后硬件的短路的这些东西啊，你就一直这个，如果不要的话，就在前面刚才那个地方把它设置掉，就不要它，要的话你就把这两个点都设置上啊，这仍旧是 学校的数据，这里面也可以进行，我们把它进行设置好，这个范围要宽一点点，你不能说刚才过放释放是二点五，你这二点五不行的，两个不要，同时这个可以把范围放宽一点点，一个是二点五到，假如说二点五到四点二之间，那你这个可以设置为 二两伏到四点五都可以，或者五都可以，这个依据你实际情况，这个就是溶解，实际上之后你不管怎么样激动他都打不出来，必须重新刷血参数， 必须重新刷写工程文件才能把它重新打开，这里有自我保护的数据。呃的记录状态 现在没有，现在没，都是零零都是正常的，如果有一个代码，那就说明出过问题的，也就是说他带有，你看这个就出来了。 black blow， black box 就是黑匣子功能， 我们记录到了，就像我们飞机黑瞎子。如果这个电池发生了一些故障，或者在用户那里出现了问题，你把它拿回来，也 不需要跟客户争辩什么，你拿回来直接去读，读到这里面的数据，我们再去分析他客户是在使用过程中出现的问题，还是我们本身在没有使用过，没有使用的时候自己发生的问题在这里面都会显示，这毋庸置疑的， 这不协助我们去可以有效而且准确，而且双方都幸福的一个 分析啊，一个分析，然后这里有盖子干净，这个里面就是我们电量计量建立模型的时候，这里数据都要舒服， 这个数据认输，你们不懂的就不要随便去动，你们唯一最好能动的，其他都不要动。只要电池的化学没有变，化学特性没有变，串数没有变，容量变，那你就改这个就完了，改这 这个这个设计容量，像这些设计容量，这里除了这里改以外，这里还有一个， 这里还有一个呐， comex， 就我们最大的电货量，每一个电信啊， pig， 这都有这里都有，这都有啊，其他的还有在这个地方 it 的空废的。在这个地方有一个什么来着呢？有一个名着这个地方， 对，最最最小的，就是说我们放电到摊摊面了，就是我们放完的这个电池放完之后的一个电压 做完的一个这样这个地方要注意啊，这个地方要注意，还有这个地方他们冷，我们是几串的，你看这个是九伏，我们是这个三串，三串的，这个每一节三伏，那就是九伏。如果是四串的，这个这个 比如我现在四川，那我就改成十二。 理解了，不难。而且你入门的话，其实其他的你不要去钻的太深，也不要去钻牛角尖，那你就好理解，你如果非要钻牛角尖，每一项每一项数据，呵呵， 你没有个两三年，一两年，两三年你，你搞不懂的我跟你讲，搞不懂的你，你搞懂了我，我封你为大神。 所以说我们不要去钻牛角尖，我跟你说到的就是可以快速让你入门，而且容容易懂，容易懂啊，如果你喜欢自己研究的话，这叫阿尔泰堡，就是我们的电池的 内组的变化，在这个地方都有，就是更新状态，更新的东西都在这里面啊，这个地方是最多的，真的 memory， 你小看这一栏， 每一样都要明白，这样都明白。所以说一般的我们配置好参数就不建议客户去动，目的就在这里，你要动就动那几个东西就行了，比方说保护的这上线下线，还有我们的过流， 我们的电流的发值，还有我们的容量的变更就行了，其他都暂时不要动好，这个里面出来了，然后这里面就我们就不要去管他了，然后这里开门一声，在这个地方如果你动了东西，如果电压不准或者怎么样，这个地方就有较准，较准，就是比方说这里有电流较准， 我们一般是用两千来两千毫安的交准，一般都是输入两千，就是放电来调整把这个点中，然后你在电池接好之后，保证你的摸索是正常打开的，然后接入负载电子负载，然后把电流调整到 标准的两千毫安，然后进行加载，这个时候这个电流表出现，这不要管了，你那个之后把这里输入负两千，这是标准的，然后我们把这里点中 点这个开了。 bread gasket， 那这个时候等个几秒钟，或者一分，最多一分钟，这个地方的显示的电流跟你这个电流几乎是一样，基本上是一样的，那隔几个好像没事，基本上一样，那么就自动调整完了， 就叫着完了。刚才我们说到在对的闷某人里面有人开了。 breathe， 你一旦叫着完了，这个数据会跳遍 标准，你内组是标准你的合金电阻，检测电阻是五毫，他不一定就是标准五毫，因为我们的都有个温漂啊，还有我们的一个一个精度，就是我们本身的制造精度，还有个温度的变化，这个温漂这个地方就变成了依据他自己算出来， 但你应该知道五点几或四点九几或者五点零几这个范围之内啊。所以说在这里还有这边有电压校准，如果你感觉电压不对，你都可以校准，但一般的都会都 都是对的，没有，怎么说呢，没有我们想象的那么，呃，误差很大，不会的，不会的哈，这里都一样，也是像这样，如果说你要叫着他的，你就把他刚才点着，你把松开这些操作技能，就 这个应该是是我们应该必备的，基本的这个操作技能就不需要去过多的讲啊，这些点来点去的啊，这一下被人家这个地方很有用。 这个地方如果说你不需要加密，或者说不需要进行握手协议或怎么样的都不要动这里，千万不要动这里，千万不要动这里， 你等你搞熟了，搞完了你再去动，或者说交给第三方，比如说我们这些专业的的对这一块有研究的公司来操作，或者说你自己读懂了，读读明白了搞这里，那你可以去搞，这个我不介意啊， 然后内里完成了，然后我们进入这一个高级命令里面，这个命令是我们调试用的，或者说我们软件工程师来对应， 读起某一个数据的时候来挑起这里面。呃，来来来，利用这个页面，来来来来来进行别人说一个命令， 这里有输一个命令，我们四的发送一个命令，然后读他，就对应的，比如说读幺六，那么一读他这个数就出来了，出就出来了，比如读读零八，读零八这个里面的，那么读就出来， bgf 就出来，跳出来了。啊，就这个地方，这都不 logo， 都不 look， 也是一样，是吧？嗯，都不 look， 这 look 都不挡，因为我们是打自己的，哈哈哈，打自己的好， 这是这个高级命令，高级命令，这是软件功能调试他的程序和对接的时候用的，这个是很有用的啊，这个完了，好，我们进入这个叫 chemistry， 这个是化学 id， 化学类型等一些样东西，这个 ti 他已经把一些电信厂家送到他们 ti 实验室做完了领之后提取到了一个 综合性的化学模型，这个是很有用的，很有用的，如果你买的电信是在这个列表里面 对应的那个，你就可以直接用，你就不用去费这么一道程序了，费一道那里的程序了，你就直接用这个化学模型很有用，你就直接用。如果没有， 那我们就先选一个相近的刷进去，比如说我们是磷酸铁粒的，大约是多少毫安，我们先选一个倒进去，把它刷进去之后我们要去坐那里，自己提起自己坐，这是一个过程，等一下我再讲，也是过程啊，我们是优先选择这个 化学 id 列表里面的电芯对应的，比方说你看尺寸，容量，还有他们的化学式和对应的电压平台，优先选择这个里面的啊，这样我们又既省的时间，也省的金钱。好，再就是 fire 固件，这也是很有用， 固件就是我们已经做完那里可以刷进去的，或者说我们的电池出现了永久保护或者自我保护了，无法打开或者无法，那个时候你们做检修的也好，或者怎么样也好， 我们可以刷入最原始的一个数据，就是比克斯问周林的工程文件 sunc 最原始，把刷进去刷到就相当于复位一样，要 reset 一样，全部 reset， 不是那个 reset 啊，是那个所有数据归零的，那么所有数据你一旦 过一到他默认状态之后，那你又要从头开始，一个数据一个数据去配置，所以这个一定要小心，不要随便去 破手根。觉得很好玩一点啊，全没了，数据全没了，那你哭都哭不出来，那重新来建立很麻烦的，很麻烦，或者你花钱照片，那除非你钱多了，那我就没办法是吧？ 好，这个你们要注意啊，一般的我们做完之后，如果说交给我们来做，我们给客户拿到一套电池之后呢，我们可以 让客户来做这个勒里，我们可以做全部，做完之后我们把这个数据给读出来，工作文件读出来之后以后我们就不用再做了，只要是批量一百套，一几万套以后，我们就可以把它刷进去，直接用，咱不用去做。呃， 先冲后放哦，静置哦，进行几个小时哦，坐来坐去，坐来坐去，不停的冲啊，放休息的，很麻烦很麻烦，容易 出问题。但是呢，你要如果说刚不在刚才这个列表里面， 那你就必须得做，就算在这个里面做，你少了一一些东西，但是呢，你也要做 一个 learning， 就是这个 learning 就是做一个循环，让他进行认可一下，就是让他学习一下，让他自我学习一下之后再也要把它提取出来啊。这个后面我们再来说。好，这是 你如果不那个的话，就是去去做记录吧，做记录吧，这也是个工具，这也是个工具。你不那个的话，你的也不要动这个东西我们今天讲一些比较 比较，怎么说呢？嗯，算入门，也算基础，也算的一个提升的一个地方，但这个是比较深入的东西，我们不要去玩这个，要拿一个专门拿一个部分来讲，专门拿一个部分来讲。 好，这里面有我们的可以看到 这里对着格尔菲就是说我们在进那个时候可以看电影 电流变化的数据，这个这个积累哈，就是说看这个也可以，但是我们也有我们更更更更更好的，更直观的一些显示软件，我们有开发，这后期我们再来说，后期我们再来说啊， 好，基本上这几个栏目我们都讲完了，基本上就这几个栏目我们都讲完了。 那么嗯，我们就要注意在这个里面用这个软件的时候大家一定要注意，就是一定要有一定基础知识。 第二，不要随意的去动数据，除非你已经明白了这个数据的定义和意义，那你就可以开启去动，就算你明白了或怎么样了。如果说你不是非常专业的，我建议你就 仅仅动那几个数据，比如容量啊、过重过放的繁殖啊这些东西，能不动的就尽量不要动，不要去好奇哈，这个不是好奇的，这是产品，这不是好奇的，那那个了， 第三个在第，最后一点，不要去钻牛角尖，不要说这个地方怎么没没说那么明白呀？有些东西我不需要说明白，也有些东西你不需要你去钻的那么明白，他就是一个显示出去，或者有些东西连我也没明白，甚至有些以前的 ti 的 f a 一都没明白， 也就是说不需要去明白，你知道就行，我们知道能够哪些数据是有用的，哪些数据不说他没用，是我们不需要去抛根问底的去钻牛角尖的，好吧，好，今天的这一节我们就讲到这个软件的基本的一些特性，下一节我们就来下一课， 我们就来讲一讲这个从零开始，我们配置一个电池的模型，塑形模型，化形模型哈，以及参数。好吧，好，谢谢大家。

现在汽车电池包 bms vco 整车控制数据流失，造成整车无法上高压怎么办？这台北汽 v 二六零电池包的 bms 数据流失，无法上高压，无法行车。 这种情况我们只需要把原车的 bms 拿掉，找一个好的 bms， 读取这个好的 bms 的数据，重新刷一下这个 bms， 就可以把问题吹掉。焊接烧切口的线数，选择对应 cpu 的型号，读取芯片里边的原始数据， 读取成功，保存原数据， 再读取 flash 里边的数据， ok， 保存数据。把这个坏的 bms 拆开，把稍写些数，焊接好，用刚才读取的好的板子的数据重新刷一下这个 bms， 打开原程序，开始写入， 照写成功。

海黑组合颠沛流离我脑门破。

啊，经常有朋友的问我说，咱们家这个电池小程序啊，是怎么登录的？有哪些优势？怎么向客户介绍？那今天呢，我简单录个小视频，大家可以看一下，然后以便更好了解我们公司产品，并更好的向客户进行介绍啊。那首先如何登录我们这个小程序呢？ 先打开微信，然后点击搜索极速电池监控，哎，这就可以进入我们这个电池的登录界面了，登录界面输入电池编号，比如说八四零二零，输好之后点击放大镜， 哎，就进入我们这个电池的后台系统了，那电池的后台系统呢，有四个分界面，那总体担心参数 和地图，那么主要功能呢？集中在这个总体的界面里面， 这个界面里面呢，他会显示，他会显示这个电池整体的一个运行状态，电压、电流以及运行过程中过程中的这个功率和电流以及剩余电量都会在这边进行显示。 那么这个界面呢，不同于这个，呃，我们市面上普通的硬件保护板，那硬件保护板他首先没有这样的后台， 那我们在这个硬件保护板的基础上呢，还做了更多的这个保护机制。那硬件保护板大家都清楚，他的保护主要是这个过重保护，过放保护以及过 物流保护。那么在这基础上呢，我们增加了电池内部电芯及保护板温度的监测和断电保护机制，以及电池内部湿度的监测， 还有呢就是电芯之间压插的检测。那么增加这些监测之后呢，我们的电池啊，一旦出现故障， 在这个界面中的告情信息里面就会第一时间显示出故障的原因，并且我们公司的后台会推送 信息短信息到客户的手机上，如果故障严重的，我们会第一时间电话联系客户。那么 在我们其他的页面呢？哎，可以看到参数，那电池的一个电流门线，包括温度、温控啊这些呢？参数呢是实时可以看到的， 然后对于我们安装各方面，哎是比较便捷的。 第四个呢是地图，那个这个界面呢会显示电池的具体位置，上面还有个轨迹， 那么轨迹呢，是可以查询这个电池的整体的一个运行路线，也就是这个电池在当天 他运行过哪些地方啊？在手机上也能看得到，那我的介绍就到这里。

今天和大家讲解疾控保护板的安装和设置方法。首先我们装好电池之后，要测量 这个整个锂电池的电压是不是我们的符合要求，我们这个是二十四寸的啊，电池那么是磷磷酸铁底的，他现在是七十六伏，显示七十六伏是正常的，如果这里显示错误，那说明你的电池组装有问题啊，这是第一步，第二步 我们现在要拿到保护板之后，保护板这个黑线跟红线是引出线的，是出 线，那这个蓝线蓝线接电池的总负极，接电池总负极之后，这还有一个排线呢，排线黑线也是接电池的总负极，接完之后， 黑线旁边的一根线是接这里的。来，我们来看一下这个线接这里，这是啊第三根线接第三块的负极 跟第二块的正极，这样一直排过去啊，排完之后，那么最后如果这个是二十四寸的插头啊，如， 如果你二十四串的话，那最后这两根线是并接在总进正极上面，如果你要降串的话，比如说我要降成二十串，那么你要中间要跳四根线，这第二十第二十串跟最后 一根线是并接的，这样的并接在一起的，如果是十七串的话，那么你要跳线的还是跳线。第十七串跟最后一根线，那么是并接在总政绩其他的空照。 如果是第十三串降到十三寸怎么办呢？降到十三寸这个插头一定要插，插完之后你这根第十三串，第十三串跟最后一根，这样的也要接在总正极，否则是开不了机的啊。 好，接完线之后，我们现在检查这个有没有问题啊，那么用可以，有条件的可以用这个检测板检测啊，总负极，我们来看一下啊，这个总负极开始插，总负极插上去 注意看灯啊，灯全亮了，那说明那正常的啊，还有这个啊，这个就不检测了，我们用检测板， 如果没有检测板怎么办？没有检测板我们还有另外一种方法，我来告诉大家，那就是用弯右表一个一个测量啊， 弯右边我们来看的啊，这个总负极啊， 来看到总负极对着总负极，那这里第二，第一个，这个是三点二，那这里呢是六点几，这里呢是九点几， 十二点几，这样一直测过去，确定没问题的话，或者你这样测量，这里测一下啊，三点零，三点二，这样测一下也是三点二，这个也是三点二， 那这样测量整个没问题的话，那就可以安装保护板了，保护板这里接线，接完线之后， 我们现在要把这个板子啊插上去啊，这个是温控线的，温控线自带的啊，那插上去之后我们来看一下，这样一直插，插紧了，还有这里也要插紧了， 好擦完紧擦之后，那么这里呢有个灯啊，这还没亮啊，要激活，智能保护板都要激活，那怎么激活呢？ 我们来看一下，这个我用的是充电机啊，如果没有充电机的话，那你就用充电器，充电器用普通的充电器，不能用自然的，一定要有空载， 你用外用表测量啊，也可以啊，一定要有空展，有电压输出的，比如说，哎，我这里你看一下啊， 我这个是正负极啊，现在显示是八十二伏空掌，要有电 要说出来，那么这个激活，首先你要保证这个充电器的电压要高于电池的电压五伏以上，那么这里是七十六伏，那边八十二伏，这里高出了啊，快六伏，那就可以激活了，要高于五伏以上啊，那我们现在 来做一件事情，来这个负极加上负极啊，正极加上正极之后呢，等一下这个灯呢，会滴的一声响，那就说明开机了，现在我加上去啊，马上要滴的一声响就开机了啊， 好，开机了，这个灯在闪就开机了，说明呢，这个等待蓝牙连接，如果连接上了，他会一直亮的。好，现在我们要拿出手机进行扫码，我这已经安装好了，扫这个码，扫这个码只要下载疾控软件就可以安装， 安装完之后就是一个 app 程序，那我们现在要打开它，现在打开第一时间他会叫你进行位置打开，那我们要打开位置啊， 把位置打开就可以了，那这里反问位置好，打开位置之后，那看他的提示啊，有的手机是不需要，有的手机要啊，打开位置之后，你现在扫描 扫描不到的，因为这个蓝牙还没打开，我们现在要要把位置信息拿这里位置信息打开，还要把蓝牙打开，蓝牙打开了， 允许啊，所有的数据都要允许。好，稍作出来了，来看一下，这在旋转的过程当中，你再点扫码，扫码，在旋转的过程 当中，有了这个数据揭开开头的，那么就是极空的信号，那出来之后呢，我们再点击进去就可以了，如果这里没有旋转呢？这里没旋转，你点击有可能是失败的，所以我们现在如果，呃，要确定的话，你点击搜索，在旋转的过程当中出来了，那么点进去。 好，我们来看呐，好，现在第一时间他要显示配对密码，配对密码是一二三四，点击确定好，配对成功了之后呢， 来看一下这里啊，这个灯呢，他是一直亮的，说明连接蓝牙成功，没有亮，一直闪的话，说明没连接啊，那么现在连接了，来看一下这个数据。 好，数据出来之后，这里看这里啊，充电关闭，放电 关闭，那我们现在要进行参数设置，点击参数设置这一块，那如果是一件三元，就点一件三元，一件铁礼就一件铁礼，那么我们现在一件三元，点击一件三元之后，这个数据，比如说二十四串，那么二十四改成二十四 啊，这里是比如说我一百安，那改成一百安，我这电池一百安的。好，这里是三元的，改成零点零一啊，默认是零点一零一啊，那下面呢？还有一个单体过过程恢复啊，改成四点一五， 那自动关机电压改成二点七，这里欠压保护改成二点八，这个欠压恢复 改成三就可以。这是我公司的一个参数啊，起控电压啊，就不让动他就可以了，三点三或者四，你也可以改成啊，三点六都没问题。这个 好，这个就是三元的一键设置方法，那铁底怎么设置呢？铁底这里也试一下，一键铁底，一键铁底，那还同样的规矩，这里二十四串，那么改成二十二十四，确定啊，一定要确定了，这个还有这里 啊，一百二，那么显示一百二，这里触发起控电啊，触发压差改成零点零二， 因为呃磷酸铁的电子充完电和放完电他的压差比较大，那下面呢，这些数据来看一下，这个不要动，那这个改成三点三点五， 单体欠压恢复 啊，先改这里啊，关机电压改成啊，零二点四，因为这个有逻辑问题，要从小改到大，那么这里一个欠压保护改成二点五， 这里还有一个单体欠压恢复，改成二点六就可以，这是我们公司的一个参数。 好，下面有一个起控电压，这个要改一下，改成三点二。好，其他就不用动了。那么设置完之后呢，现在我们就要把它打开就可以了，打开充电， 你看一下放电开关，充电开关都打开了，那现在正在充电当中，我们来看一下。呃，现在看 不到啊，我把呃电压调大一点来看一下啊，调成三安了，来看一下，那就是显示正常充电的，那说明呢？这个电池现在处于啊正常工作状态，充电开启正常，放电开启正常 啊，所有的都正常的啊，建在这个电池就可以使用了。好，今天呢视频和大家分享到这里。

又一个客户来升级百分百啊？电量装在这里就行了。

新能源车的 bms 啊，使用咱们多功能变蒸器啊，对他进行读取数据，这是读写口啊，使用咱们啊免焊读取啊，直接插上就可以， 咱们看一下啊，数据完美突出啊，这一个也是编麦子啊，看这个鞋面也可以涂去的啊。

今天收到一个电池，两长两短报错，开机充电都没有任何问题， 蓝灯正常闪，我们先装机看一下报错的情况，把原电池拆掉，装上这个有故障的电池 放电口，这个是通讯口。 二二错误，我们用 app 来连接，看一下 有什么提示。打开九号出行，搜索到滑板车密码错误， bms 密码错误， bms 就是这块板子， 他这个程序有问题，把电池连接上我们的专用烧路器，再连接电脑对程序进行烧路。 好，现在我们再把这个电池安装上去，这个没有任何裁缝， 装回去看一下，现在都正常了，不会再爆错。

电动车的纯亮电池，硬件版的锂电池，如果想给换电柜换电怎么办呢？他这个口呢是没有通讯的，这个时候呢我们开发了一个小板，这个小板呢 它是可以跟换电柜进行通讯的，它里边有个 id 编号，电池的一个编号，到底判断到到底是不是我们电池，它还能读取到电池的一个电量，电压和温度值，也用这个通讯口呢传递给柜子。这个改装到底简不简单呢？为大家来演示。 首先呢我们拆掉这个电池上的这个品质头， 这个时候呢我们拿出来以后啊，他这里边有两个焊点，焊点呢，我们把这两个焊点啊焊到这个位置就可以了，有一些电池呢，它里边啊应该哦他有带接头的，我们最好是把这个接头 拔出来进行来来来来进行焊接，如果没有这个头的，我们直接在这焊接也是没有问题的， 这个正负极不要接反了，这个上面有标注啊， 红色是正极， 那为了这个安全起见呢，呃，给他套上一个热水管，给他套一个大的，把它整个包起来，然后呢用热风枪啊或者打火机啊给他烤一下， 这个时候呢我们就可以把它给装回去了， 我们去换电柜试一下啊，看能不能夺到这个电池，能不能夺到电量转过来 关下门，哎，堵到电池了，看电电量是百分之六十八在充电，正常。

四分钟让你全面的了解动力电池的管理系统， bmsbms 可以通时的理解成电池包的管家， 它主要的指责就是固顺电池包的剩余的容量和健康状态，同时让电池包稳定的工作，并且出现故障的时候能够上报故障来分享不易，希望能够点个赞，支持一下。 下面我从四个点说一下 bms。 第一点， bms 要估算电池包的剩余容量和净化状态，那么他就要对电压，温度，电流进行测量， 然后边边是通过算法估算出贺电状态 soc 和健康状态 soh 狗用功率 sop， 然后最终反馈到用户那里，你看到了可能就是那个续航里程数，这个估算是很重 要，也是 bms 的一个核心，如果孤身不准确可能就会造成。而显示的是六十公里，但是是开只有二十公里可能就半路就是抛锚了，所以 bms 要有快速准确的对电池抛倒电压， 电流温度以及电芯的电压温度进行采样的能力。那么第二点我们接着看 bms 是怎么样让让电子包稳定高效的工作，那主要是有两个方面吧，这就是保护，还有一个均衡。 我先看保护，应该是个压保护，电池把充电，如果你充满了还接着去充的话，他就会过充，他内轴就会变大，然后温度升高，甚至的话他会出现一个热数控，然后起火，然后破坏一个电池啊，一个是放电的时候 问你是一直放没有电，一直放用完为止，那么电池的指极点就会被破坏，过充和过放都会损坏电池，所以我们做人也不能太过， 所以 bms 要保证电池不出现过充，不放过温保护电池，在低温的环境上面充电很难的充得进去，而且掉电是掉的很快的， 因为是要对电池进行一个加热，而电池的温度高的时候，可能又会引发就是爆炸起火啊这些， 这个时空就比较危险啊，所以高温的时候变位时就是要对电池进行一个冷却，还有一个过流保护电池包的话，如果是突出短路了，那么他又能够快速的进行一个切断电池均衡。龙生九子各有不同，那么电池的性能 你不可能是完全是一致的，就算你同一个批次也是不可能完全一致的，而且是你使用的越久，他的一致性就会扩大的越大。充电的时候，那么电压高的电池他就会 先到达一个上线啊，就会为了防止过冲啊，他只能是停止了一个充电，就会造成这个电视包充电不满，放电的时候电压最低的电信，那么他可能就会先到达了一个下下线，为了避免欠压吗， 那只能也是停止了输出，哎，造成了电池薄了，电量也用不完，所以要进行一个均衡，让他们的电压保持一致， 就是有两种方法，一种是被动均衡，电池高的电池通过电阻电量化了，然后让他们保持一致。另一种的话就是主动均衡，就是更加高的电 电池，然后把电量放到电压低的电池里面去，这个 bms 它是要具有这个均衡的功能。第三点， bms 要能够进行故障的检测，电压电流 温度异常的时候能够生成对应的故障码，并且又通过 can 上报道整车空气 acubms 里面肯定也要 can 的通信模块嘛，毕竟他要跟 acu 啊通信绝缘检测，当高压回路出现漏电的时候，他也要深检测的出来，而且生成故障码 上报给整车控制器 vcu， 整车控制器 vcu 它就会根据不同的过程代码进行一个等级的划分，然后分级的处理，连 s 也要能够响应 vcu 的命令，对电子包的高压输出输入输出进行控制。比如说有些故障出 出现之后，他会是由他是要降功率或者是断掉高压的输出，那么你这个时候别人 s 就要做相应的控制。第四点我们最后看一下，别人 s 采用最多的一种结构，就是分布式的结构，一个电子包 会有一个 bms 主板，还有多个采集板，每个采集板都是负责一个电视魔术的电压的温度的产量以及电池的均衡，他们都是通过 can 现进行一个连接的通信，当然现在也有一些是通过菊花链的形式，就是双向来进行一个通信。 以上就是别人 s 的基本功能，你还喜欢看哪方面的内容，在评论区留言，我来安排。关注维修员，了解新能源。

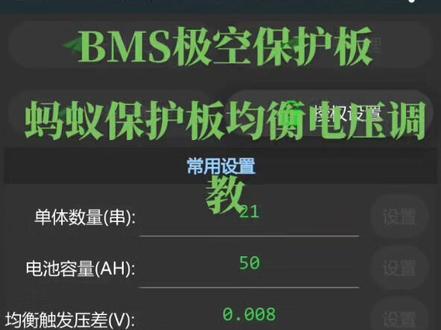

vns 极空保护板，蚂蚁保护板，均衡电压调教均衡触发电压，我调的是零点零零八，很多人直接调成零点零零一，零点零零二，这样是很不科学的， 你真正调的这么低的话，他那个板子他就一直处于均衡在断电，好过一会又均衡断电，他是频繁启动的， 虽然说他是那个能量转移式的均衡，能量转移式的话，他啊你要是频繁这样均衡的话，他那个损耗也是比较大的，因为转移过程中也会出现这种损耗的， 所以说就造成了整组电池他那个你放个四五天，然后掉电掉的比较快，就因为你的保护板频繁启动 啊，还有一个就是他经常这样频繁启动的话，对于他的保护板寿命也是有一定影响的，都是不好的。所以说三元的话调个零点零零七到零点零零八就可以了，铁离的话一致性差一点 调个零点一零就可以了，没必要调的太低的，都到小数点后面第三位去了，这个对于整组一致性的影响可以几乎忽略不计的。

啊，兄弟们，那个上一期我们分享了用那个朗人 e r 啊来读这个电池包的单机电压以及它的一些一致性的问题，然后现在呢，我们现在用 看卡跟尚未居来结合来试一下啊，嗯，现在呢，反正也是按原来一样把线记好，然后呢，看卡就记了个看高跟看低 插上，是吧？把 usb 接上，接上接到我们的电脑上，然后呢，我们在这上位的程序里面找啊，能找到这程序中太 那一定状态的，嗯，这电池保持状态状态 e b n 三零三的啊，但是我们有一个用的是那个通用的一个 e v， 通用的一个啊，用的 e v e b 双耳机边有一个 bms， 进入双耳机有一零幺 d， 我们打开以后呢，这里面不用不用去管它，不用去管它，啥都不用管，那么就点这个 e x e 这一个东西 点开，点开以后呢，你看啊，就是这个界面，这个界面呢，我们点链接他没反应，是吧？ 失败，没关系，那么点兼容在 lg 看好，这样的话，那么看啊，显示一个绿点已连接， 显示一个 dms 通信状态啊，然后我们这个看和尚能看到在闪烁，那么说明说明他有数据在交换，对吧？数据在交换， 那首先一个看这一块啊，你看首先看到的是总电压啊， soh， 百分之九十九健康长度嘛，电气压差三十六，这边有个最高单 电压啊，最低单体电压，包括他的持续充充放电功率啊，是吧，这边都有 啊，最高温度，最低温度这里都能看得到最大放进电流。然后呢，这边有个高顶 高警啊，你看这这啥都没有，他说酒量过低啊，这个咱不用去管，他现在啥都没弄呢，他酒量过低呢？高压护锁，哎，这是对的，因为没有插东西上去，对吧？接口没插任何东西。 嗯，然后这边一款我们能看到的是什么呢？ v 零一到 v 零八，就是一号到八号电池啊， v 零九到 v 幺零幺六，那么就是九到十六号电池，你看一共四十个电池啊， v 三三到 v 四零，然后这个 t 零幺 到七零八是啥玩意啊？这就是个温度，其他啥都没有啊，就是个温度啊，就是个温度。那么如果说我们这个 整个这一个，如果说是直接接到我们啊，看的总通讯上的话，那么他会有什么呢？ vcu 状态它都可以有， mcu 状态、 ovc 状态它都可以显示出来，就只要用这一个软件就能知道你整车的一个什么概念。那么这边我们能看到一个辅助信息，辅助信息 你看单体压差三十几，对吧？这个跳的不管他不管他因为这继电器什么东西啥都没接，什么东西都没有，然后我们可以读取一个版本啊，那么这个 bms 的版本哈就出来了。 还有一个通讯调试是什么呢？就是我们能看到所有的数据，你看豹纹 所有的爆款，你看叉叉，叉叉往上发，就是我们能收到这些东西，能收到这些信息，很多很多啊，很多，你看这可以清零。 哎，他又来了，他速度老快了，因为我们是什么呢？一个监测状态，监测状态的话，那么他就一直在接手，一直往里面，往我们这里面发送 啊，一起发送，所以我们能看到的这种变化，对吧？数字的变化，电池电压的变化啊，包括这些东西的变化，你看他每过一会他就会做个自己的测试，出来 测试以后他这边就消失了。嗯，就是这么个状态，那就是说现在就是说如果说你要读取一些东西的话，那么可以通过各种方式，各种方法。嗯，可以来做这个东西 啊，都可以知道这一款，这一款对吧？啊？不光是用那个，我们的那个 解码器，对吧？但是如果说有电脑这一块的话，哎，还是比较方便， 很方便。为什么有时候有些东西呢？我们是进不去的啊，有些是特别是杂牌，很多杂牌啊，他都进不去，所以说在这一块呢，说你们这一块的话，上位记得使用啊，包括这看卡 这一块的话，我觉得大家还是很有必要去学习这一块啊，会给我们以后的维修带来很大的方便，很大方便啊。啊，好的，这一期分享我们就分享到这里啊。嗯。

智能电池 dms 电池管理系统是朝宫，今天来跟大家讲一下 ams 电池管理系统，英文全称叫做 battery management system， 这个是一 ti 公司生产的一款电面机检测管理方案，它是具备通讯功能的， smby 的通讯，对电池的一个信息的一个采集哦， 包括采取那个电压，电流，温度，还有呃容量， socsoh 好等这些，这里是他的一个状态位啊，咱们通过他的状态位可以了解到电池当前是一个什么样的一个状态，是充电还是放电啊， 他是会对这些信息进行一个采集记录还有分析。 呃，这个是他里面命运的，通过发生命令对电视进行一个操作。 他这边的话除了正常的保护功能之外，还有一个叫做二次保护，永久二次的叫永久保护啊，一个先进的一个充电算法，他那个 soc 算法 是那个主看跟踪法，一个 cd 算法啊，主看跟踪法应该说是市面上比较精准的啊，整整度在百分之一啊左右。呃，还有个 led 灯的一个状态显示， 还有个呃，包括电量显示，还有黑瑕疵啊，瑕疵，他会记录前三次那个电池的一个信息哈， 他这边还有一个叫做总量均衡，很多人都没有听过哈，什么叫总量均衡， 他就会在静止状态下对那个呃容量不平衡，而且最少进行一个均衡的一个功能啊， 今天就跟大家大概了解一下啊，或许有时间会跟大家在讲啊，谢谢大家。
