海康威视人脸考勤机接线教程

严重，首先我们先讲一下这个围根的技巧，然后我们把这个刷子线把它 看这上面的这个符号，十二伏接地，呃为根就是 w， 零和 w 一，然后我们来接一下，按他的顺序来接 色线，接十二伏，黑色线接机，我们看好这个符号，上面是白色和绿色。 好了，切完线之后呢，我们打开这个后盖看一下，剥满，我们要把这个五和六都剥上去，五代表的是卡加密，六代表的是 有一根和四八五，剥上去有一根默认的是四八五。好了，剥好了之后 记得关注再走哦。

好，我们来讲一下控制器怎么接触，首先我们锁的正极接到电源的正极上， 然后锁的负极接到锁这边的 n c 端子上，然后锁的这个 com 接到我们的电源负上面， 记得关注再走哦。

下面和大家简单的讲一下这款机器的接线方法，在机器的背后呢，这个盖子底下是接线的线盘，我们先把这个盖子先拆掉， 拆这个螺丝的工具呢，在这台机器的包装盒里面， 大家看一下，这边有个插排，我们需要用到的就是这个插排，把这个插排插上去，插排在包裹里面，拿到之后呢 把它插上去，我们一共需要接四根线，大家注意看一下，这边有一个十二 v d c， 这边有个 g n d， 然后这个位置呢有一个 n o 和 c o m， 只接这四根线，别的线都是不接的啊， 十二 v 和 g n d， 大家看一下，在这里这个字母相对应呢，就这根线，它每个字母是对应一根线的， 十二 v 是这一根，然后 gnd 是这一根，我们需要把十二 v 的这根线，也就是从这里数第一根和第二根，第一根呢是十二 v， 第二根是 gnd。 把十二 v 接到电源上面的十二 v， 然后把 g n d 接到电源上面的 g n d， 还有两根线，这边呢有一个 n o 和 c o m， 我们找到一个这个线数， 这个写了门锁的，写了门锁的这个形式，上面有一个 no， 这个 no 是对应的白红色啊， no 对应后面这白红色，把这个白红色呢接到电源的 push， 然后再找到门锁这边有一个 c o m 这根线，这个 c o m 呢，它对应的是一根白黄色 这一根，把这个 c o m 这根也接到电源上面的 g n d， 也叫到 dna 上的 gnd， 这样就好了，下面和大家简单的讲一下这款机器的操作方法。那么机器通电之后呢，首先是需要先激活这个设备的， 这个是输入激活密码的状态栏，激活密码的话呢，千千万不要忘记了是英文加数字的方式，我这里先输入一下 这个密码的组合方式呢，大家自己去设置就可以了， 这边可以激活之后，这边是添加一个管理员姓名的话呢，大家反正自己设置，然后点击下一步，我们选择一个人脸，这左边这不是显示人脸，添加一个人脸 对准人脸之后呢，点击下拍照，然后点击添加成功，这时就完成了，那这个时候是进入系统， 谢谢。添加好了管理员之后呢，怎样进入这个系统的界面，给大家演示一下， 先用手指按住这个屏幕，不要松手，按住五秒钟，向左或者向右滑动一下，就会出来管理员验证的界面，我们刷脸兑上去，他就进入系统界面了，那么这个时候呢，我们可以添加一个普通用户，这边用户管理 这个是加号，点击一下，那么这个里面呢可以输入刷卡，我们找个卡测试一下， 大家注意看一下，这个时候你刷卡他是没有反应的，因为如果说想使用卡的功能，还有这个密码的功能，比方这个密码，这个密码也是没法用的，如果想使用卡和密码，就是必 需要在电脑，通过电脑的软件，然后呢让设备联网，通过软件去设置他的卡和密码才可以，也就是说机器通电之后，如果说你不联网，他只能用人脸的方式开门， 这里是添加的选项，然后因为我刚才已经添加过整点了，如果再添加添加不上去了，因为每个人他那个整点不能重复， 如果说想恢复这个机器怎么怎么办？然后还是进到这个菜单界面之后呢？点击这个系统维护，点一下这边有个恢复出厂，点击一下， 点击这个右边这个是确认，他因为有这个膜保护了，看不到，这边是个确认键，右边点一下确认键， 他出现请先激活设备的时候呢，就代表着机器恢复成功了。

啊，我们看一下这个门禁的接线啊，从这个开门按钮就是接线头最下面开始看开门按钮的这边是 o n 和 com 口，接到对应的这边是黄黑和黄灰的这两个随便随便接两星线到门禁这边，上面是黄黄黑和黄灰的 这两个线，接上去这是开门按钮。然后我们往上看到这个磁力锁，磁力锁是 白黄和那个白紫对应的是 黄接到这个电源的负极。 com 这一根是白黄，这个是接到电源的负极，负极是这边十二伏上面有个间地，接到对应的间地上面， 再看对应的这个磁力锁的负极是接白子 白纸，这一根白纸，白纸是接对应到这个磁力锁，磁力锁这边是负极，然后磁力锁的正极是要接到十二伏，这边 是十二伏对应下来 的正极和负极，正极接到电源的十二伏负极，负极接到电源的这个尖地就可以了。 我们看一下对应的这个磁力锁，要一根线到这个考勤机，一根线到门禁电源， 然后开关按钮的话是两星线走到门禁这边，两星线门禁这边的话要走一星两星、三星三星线到这个门禁电源。 huh。

这里是接线要用到的产品，电源开门按键 f 七二线裁核电锁，把线组对应插入门锁接线端口， 在电源接线中把红色线接入电源十二铺端口。把黑色线接入电源 gmd 端口，把白黄线接入电源 gmd 端口，白红线接入门禁电源 push 端口。 开门按钮，接线不用区分正负，把其中一根线接入门禁电源的 push 端口，另一根线接入门禁电源的 gmd 端口。 磁力锁接线中红色线为正极，接入 nc 端口，黑色线为负极，接入 gnd 端口。 插上电源，设备正常运行，可进行人脸验证。开门和开门按钮，开门记得点赞关注哦！

我们转到机器的背后，我们需要用到的呢是有两个插排，一个是这个，还有另外一个，这个我们从包裹里面把这个线排拿出来，把这两根线插上去，插好了之后呢，大家看一下这个位置 写的电源输入，红色是十二 v， 黑色呢是 g、 n、 d， 我们需要把十二 v 这根线接到电源上面的十二 v， 然后把黑色的 g、 n、 d 这根线接到电源上面的 g、 n、 d， 这是两根，还有两根线呢是在这个插排上面， 我们看下这里，这里写了个门锁，我们用到的呢是 c、 o、 m， 还有 n、 o 这两根，我们把 c、 o、 m， 也就是对应的是白黄线， 把 c、 o、 m 这根线接到电源上面的 g、 n、 d， 接到电源的接地，然后呢再看一下门锁上面有一个 n、 o 的这根线，也就是白红色， 把白红色的线呢接到电源上面的 p、 u、 s、 h， 也就是说我们直接只用四根线，十二伏接到电源的十二伏 gnd， 接到电源的 gnd， 然后呢这个门锁的这个排线 c、 u、 m 接到电源的接应地，然后门锁这边的 n、 o 接到电源的 p、 u、 s、 h， 一共就只接着四根线，别的线是不接的，这样就可以了。

录一个简单的小视频啊，海康的三四幺 bmw 如何接线？ 首先，嗯，这个海康主题啊，有一个红色的和黑色的，这是他的电源线，电源线一个接十二伏正，一个是接在间地上， 完了。还有还有这个微线里边有一个是嗯， no， 看一下子啊，一个 no 就是白红，还有一个 com 是白黄， no 接在， 嗯，接在铺式上啊，就是白红接在铺式上，嗯，白黄接在看不上啊，接在看不上 这个，这个主机就接完了。还有个开马钮，这个开马按钮是两根线，一个接在副式上，验证实版，嗯，一个接在禁地上， 还有一个这个磁力锁，这个磁力锁也是两根线啊，一个正极接在 nc 上， 嗯，腹肌接在看不上啊，这样式就可以验证实版啊。还有这个电源，电源这个二百二搁这供电就可以了。

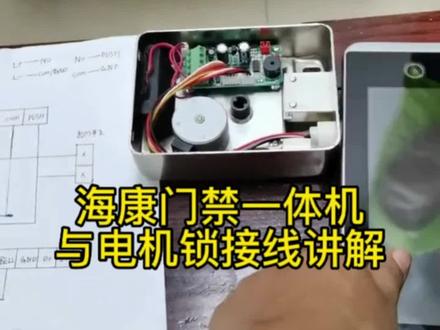

接线方法，这是我画的一个图，我们照着这个图来接就可以了，是用在那种公寓作物的， 实际上我们用到的线是这两根线，这个电源线这个红的很黑的，这是十二伏的，还有这一组线，这是门锁的，其他的线我们几乎都用不上。我们把门禁机的十二伏接到这个门禁电源的十二伏上面， 然后这个基因滴，基因滴它是负极，也是接在这个版的基因滴上面。 机票安排， 然后这个是开开锁线， 开锁线我们需要接 no 和 com。 嗯， ngpush pvs 的意思就是他的开开锁信号信号短， 然后 cum 接应，接的是 gnd， 也是负极。 把门禁电源我们接好了，我们现在接那个开门开关，开门开关接的话就不分正负极的，这边是随便接的， 然后这一头也是一样，一头结皮有 sh， 另外一头接急用滴，急用滴就是这个地线， 然后这个是一个电控锁，让出租房用的电控锁，这里写的有一个优家，优家对应电源的是十二伏， 然后经滴是地线，也就是负极， 然后我们另外一段也接到这个门禁电源的正极了， 然后一端接附近， 然后这 边是他的开锁信号信号线， 这有个 l 加， l 加对应的是这个电源板上面的负极，也是一样结晶的， 然后 l 键对应的是那个电源板上面的开门按钮， 好，现在给他通电，我们试一下按下这个按钮，看他能不能开门， 然后我们按一下，看现在就能开锁，我们把门打开，然后再关上 门就关了，然后我们这个门禁机是人脸识别的，也能开车把锁。谢谢，看锁就开了。
