今天就为大家带来一个那个光来溶解的那个，第一步就是这光纤之三和取出来。第二步就是咱们把这个跳线安装在这个分铅盘上，比如说叫这个托盘。第三步就是把咱们的这个室内的十二星的光来，把这个为例，把它固定在这个进线的另外一端。 第三步把它套上这个透明的热缩管，然后就开始准备溶接了，用这个咱们专门包签的一个钳子把他的那个保护层给刮掉， 然后再用棉花配合酒精再给二次清理一遍。最后就是用签取出加热，再用签再取出一致重复。

哼哼，又接工程了哦。

本节课主要演示二十四口通用型光纤配线架的使用操作，使用的工具主要有包线工具、水口钳、十字螺丝刀等。将箱体里面的配件取出， 把配线架两侧的耳片用螺丝刀装上， 用螺丝刀将适配器卡条螺丝拧开，取下来， 将适配器装在相应的卡槽内，再安装回去。 将尾先按到顺序依次插入适配器中， 用包揽刀大约五百毫米处剥开， 把油擦干净， 安装固定到配线架上。 将光纤和尾纤按照顺序一一进行溶纤， 将溶接好的光纤有序的盘绕在熔纤盘上， 盖子盖上。确定好安装位置，将光纤配线架放入需要安装的位置， 放平，配线架孔与机柜孔对齐，四个孔分别锁上螺丝，固定牢固。 至此，二十四口通用型光纤配线架安装完成。

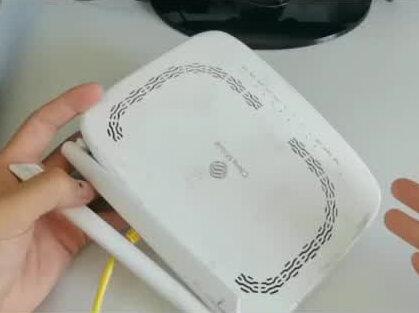

闲置的光猫千万不要丢掉，不接光鲜咱们一样能上网接上个视频。咱们进入光猫主页以后，咱点击网络，然后找到连接名称，这里有一个新建万口连接，一般都会用二到四个链接，随便找一个链接更改一下，咱就选择这个二百标识的更改一下。 首先选择模式，将模式更改为调节模式，然后再找到微烂模式，将微烂模式改为不启用或者安探着字样 dgcp 使能的对勾去掉。然后咱再端口绑定这里全部打上，选择对勾， 少打一个就少一个网口能上网。然后最重要的是下面这个 ssid 一也要选择上，不然你的无线是上不了网的，这个 ssid 也就是我们日常说的无线名称。此网页所有的选项设置完成，最后要点击确定，然后咱再点击上 下方的 w 烂网络设置，此页面是一个无线名称，无线发射功率以及无线密码的绑定设置页面，为了更好的区分，我们可以更改下无线名称，比如三个八，然后密码更改为一到九啊。最后咱点击确定， 在这里提示下手机设置光猫的朋友，由于无线的密码和名称已经修改，所以需要重新连接无线，然后咱重新进入光猫才能继续配置。 咱们来到最后一项，点击上方滥测地址配置，这里只有一步就将启用 dgcp 服务关闭，然后点击确定保存即可。 现在咱来测试一下设置的这种亮红灯的光猫到底能不能上网，大家可以看到确实没有肌肉光鲜，现在我们电脑搜索一下这个光猫的无线 名称，刚才设置的是三个八的名称，然后密码是一到九，可以看到已经连接成功。然后咱电脑连接的就是这个光猫的无线，光猫直连的一根网线，现在咱电脑键盘按一下回车，可以看到网络连接正常， 然后我拔掉这根网线，咱们看一下电脑显示器已经显示连接超时，然后咱光猫再接入网线，稍等片刻，网络又恢复了正常。打开无线，这里可以看到连接的军事这个光猫的无线名称， 然后我把光猫断电，可以看到网络已经断开，然后咱重新搜索一下无线名称，此光猫的无线名称也已经搜索不到。好了，这种光猫放大信号的无线终极设置方法今天就到这里，另外家中在用主光猫，千万不要这样设置。

好，各位同学，大家好，这节课我们来学习一下综合布线的系统图怎么绘制。既然是综合布线啊，它的系统图呢，我们来看一下怎么绘制。 首先同学们可以将我们机房给它绘制出来，那你这因为这是一个系统图啊，你要知道机房里面有哪些，有我们的这个汇聚交换机跟一个 ups 就够了，没有别的啊，就一个汇聚交换机跟 ups 设备，我们需要绘制出来，对吧？好， 除了这个大家注意啊，除了这个的话，大家注意这边还有我们的什么呀？语音配线架，为什么会有语音？因为我们有 tp， 看到没有 tp 你需要用到大堆数线了啊，到五十对，大堆数电缆对吧？当然也有一百对的，这边我们用五十对就够了啊，因为它不是特别多啊。 好，我们这边用的，所以你啊，我们先看这一款啊，先看机房， 也就是说同学们需要先将机房的设备绘制出来，然后我们再绘制什么，再绘制我们这个叫什么机柜里面的东西啊，然后给他连接起来就可以了。首先同学们注意一下这个怎么去绘制呢？首先啊， 你要在你的这个图里面绘制一个矩形，这个矩形一般绘制多大大小我们可以参考他的，对吧？一万二跟八千对不对？你也可以在这边绘制二十一 c 啊，绘制一个一万二 乘以八千的句型，也就是说你现在画的东西呢？画的东西啊，画的这个东西就在这个，就在这个里面，所以同学们注意，对吧？也就是说你现在画的 一个机房里面的东西，你可以放在这个里面，有哪些东西？刚刚讲了有我们的 ups 以及我们的一个绘制交换机，包括光纤配件架，对吧？啊？包括我们的光纤配件架，因为这是我们的什么？这个是属于我们的一个 汇聚交换机，他这中心机法还有个核心交换机，然后一层一层下来的，再到汇聚交换机，对不对？再到我们的接入层，这个属于接入交换机啊，大家注意一层一层 来的，是这样分出来的。好，那么这个机房里面我们就可以绘制一下这个交换机嘛，对不对？包括 ups 啊， ups 的话大家在这边表示一下就行了，画个矩形啊，意思一下，对吧？比如说这个就是我们所谓的 ups， ups 设备画个矩形， 然后汇聚交换机大家也可以，其实这个都是有，其实这个配件架是有什么的呀？是有图例的，大家可以直接拷贝，但是你也可以画两个矩形表示一下就行了啊，汇聚交换机这边大家可以画一下吗？ 就是说你要让别人看得懂，对吧？这个尺寸我就任意了啊，不去输了，好吧？好。然后大家可以将这个配线架绘制出来啊，配线架的话大家注意，你画一个矩形， 对吧？画一个矩形的话大家注意啊，两个，你要注意它是有两个的，这个往左边移一点，这个划过来一点， 利用我们的 ceo 复制一个出来，这个你可以 这样去绘制啊，只是跟你们意思一下，知道吧？啊，对吧？ m i 镜像就这么绘制出来，颜色你可以去换一下啊， 那这个你可以另一句话，对吧？像这个，像这个你可以用红色嘛？ ups 设备对吧？这个的话你可以跟他一样用的这种洋红色，对不对？颜色注意区分一下就行了啊， 这个我们给他换，换成这种就用这个颜色吧，站起来啊， 好，然后里面的文字大家可以写一下，对不对？文字的话大家可以从这边输入吗？ 这个叫什么？交换机啊，大家注意啊，这叫我们的 核心交换机吗？不对，叫汇聚交换机啊，你要你要了解，对吧？一层一层下来的汇聚交换机，看到了吗？啊，然后你可以给它放大一点嘛，把字改大一点，字体啊，选中它，改成六百， 要不然文字太小了你也看不到啊，后面对吧？好，那这个的话就叫我们的光纤配线架，对不对？好像有点太大了，给个五百吧。 这个叫 ups 啊，大家可以复制一下。这个叫配件架，叫我们的光纤 光纤配线架啊，这个叫什么？这叫 ups 啊， 是多少是多少呢？需要用到多大的功率？这个这个的话因为因为同学们可以看一下这个机房，其实他用到的是四十的啊，这边你应该改一下，改成四十的啊，这个要大家注意一下，对吧？四十千伏的 ups， 四十千伏的啊，大家注意一下， 对，这样才是对的光纤配件价。二十四口的还是多少口的？这个大家注意。二十四口，二十四口，也就是说他可以 接二十四根线出去啊，大家注意，二十四口的，他有二十四个口啊，就是这个意思。 交换机大家应该都看到过吧？啊？交换机你可以去淘宝上或者什么地方搜一下，多得很啊，这个基本上就可以了，这边大家注意啊，现在你就可以开始去画线了，对吧？这个你就可以用 pl 线去画了， 对吧？接入到我们的交换机上面，就这么简单，对吧？这个是接至什么中心机房或者什么地方，对吧？啊，大家注意一下， 文字，你要表示一下啊，对不对？你可以接至校园中心机房，跟他一下，看到没有啊？接至校园中心机房，对吧？然后这边也是一样啊，接至中心机房， 也就是讲这根线是接到中心机房，从中心机房接到我们这个弱电机房来的啊，大家注意一下。 好，这一块就好了，然后大家注意，这个好了以后啊，大家注意，下面有一个什么呀？下面也是一样，有个语音配件架，大家可以将它复制过来啊， 它小一点，你可以 s c 给它缩放一下， s c 选中它啊，缩放一下，对吧？这样子同样你用 p l 线画出来啊， 从这边他好像是就没有了，就一个语音配件架就没了啊，大家注意一下，对吧？然后这些东这些设备你需要给他进行接地啊，这个你可以去画一下，或者你复制，这是我们的一个接地符号表示啊， 你就复制过来吧，画也没必要画了，大家注意，这种的话你就没必要去画了啊，他就一个接地符号表示吗？最后这个这个机房整体也要接地，看到没有？整体也给他接地了啊，大家注意一下， 你不接地的话，它里面有电啊，对吧？所以同学们注意一下啊。好，这个好了，以后大家注意这边啊，好了以后，嗯，这个大家注意，你也要画一下， 这个也接地，好了， 这个表示一下啊，这叫幺幺零幺幺零语音配件架啊，大家注意 幺幺零型号的啊，语音配件架就可以了，对吧？对于机房，这个是我们综合部线的机房里面的主要 主要的最核心的东西都在这边，然后我们可以通过这个出去到我们的落点井里面去就可以了。好，这一小节先讲到这边啊。

第一步，通电开机不插网线，记得一定不要插网线，如果已插网线，拔线，拔掉电源，重新开机。然后按本教程设置， 在路由器背面标签里找到路由器的无线名称，在手机上搜索找到它，并且连接上 或者手机上搜索找到对应该品牌名称未加密且信号满格的即是本机的无限信号。点击连接它，进入设置界面。第二步， 一般手机自动跳转到路由器设置界面，如果不会自动跳转，请手动在浏览器地址栏输入路由器的管理地址。幺九二点幺六八点幺点幺或 t p l g i n 点 c n。 这里设置一个六位或者六位以上的密码，并且记住以后设置管理也要用到。 跳过网口检测， 点下拉箭头，选择自动获得 ip 地址。 这里设置无线名称和无线 wifi 密码名称尽量不要用中文，因为有的设备不支持中文。无线 wifi 名称， 无线 wifi 密码设置八位或者八位以上，并且记住。 第四步，重新连接设置好的 wifi 名称，打开手机浏览器，再次登录路由器， 输入刚才设置的无线 wifi 密码连接。 每当手机提示时，都要选择保持连接或者是信任网络 输入首次设置的管理密码确定， 注意注意最关键的步骤，决定能否成功的一步。 第五步， 把网线插到路由器网口，稍等一分钟，测试上网设置完成。
