凯视达接收卡更换调试教程

大家好，这里是北京凯迪达，本期视频我为大家讲解更换接收卡调试的方法。 当我们更换完接收卡之后，把接收卡程序征集好之后，我们点击接收卡，点击右下角回读，点击确定，这样我们就可以回读到我们之前接收卡的参数， 点击应用，点击确定，点击显示屏连接，按到我们更换完接收卡，这一块是黑色的，这个时候我们只要重新进行智能串线，点击应用， 点击全部固化，即可完成更换接收卡调试。当然我们在更换接收卡之前，我们可以先右下角回读参数，点击确 定，然后保存系统文件， 这样我们更换完接收卡之后，我们可以直接从文件载入， 然后载入我们之前保存的文件，点击应用，这样我们就可以不用重新进行智能串线，即可完成更换接收卡的调试。

这里是北京凯尔达，今天给大家讲解一下如何在软件里面找接收卡升级手续。首先咱们选中软件图标，点击右键有个打开文件所在位置， 找到一个文件夹，这个文件夹 program 文件夹，点进去这里面就是软件里面内置的所有的接触卡程序，然后咱们找相应版本的， 找到这个程序之后拉出来，拉到桌面，然后咱们就可以进行升级程序。

哈喽，大家好，这一期给大家讲解一下咱们显示屏连接如何制作，用了几张，接着卡是怎么排部是息息相关的，咱们以十二张卡为例，六列两排卡为例。假如说咱们是用了一根网线，看咱们从正面产品 网线是怎么串的，从左往右串还是从上往下串？然后咱们以左上角为主网线的第一张卡依次往右走， 一个一个点的也可以想说我上面一排一卡站的高度小，然后咱们双击一下，这个一 双击选中之后咱们就能改他的整体高度，改成七零次 应用一下就可以了，咱们前视频链接就做好了。另外一种串线的话，嗯，跟大家实际的串线方式是一样的，咱们也可以这样来串线。

哈喽，大家好，这期给大家讲解一下多开设置，实际应用中有咱们的屏高度比较低，然后宽度比较长的情况下需要用到多开设置， 这个是咱们一个实际的一个袋袋。然后如果咱们多开设置的话，高度首先是要减翻分成三八四， 然后宽度加倍改成二六六，这个多开设置里面选择双开，然后就可以了，咱们再应用接触法参数，那就 ok 了，这是对开的方式，对开的话是 右上角是一，左上角是十二，一跟十二是对应着的。

大家好，今天为大家带来还是来控制系统软件如何做智能设置。第一步，打开软件，然后进入专家调评接收卡智能设置界面， 这个界面里面一共有八个选项，第一个选项，模组宽度，模组宽度指的是你单张单元板宽的实际像素变， 模组高度指的是单张单元板高度的像素点数据组数，这数据组数有可能是一，有可能是二，有可能是三，这个根据板字来决定。第四点，推动芯片， 驱动芯片的话，点开之后里面有很多的驱动芯片，要按照板子背面的驱动芯片上面写着实际的数字来选择 一码芯片，同样的也要根据板子背面实际的一码芯片来自于选择分组。放入三线变形，这个的话大部分模组全部都是三线变形，只有个别模组的话或是其他的 右边这里有个基一，这里指的是你智能设置的，不，你智能设置完成之后，他是由第一个口量还是第二个口量还是第几个口量 让双十中，这里的话是同样的，只有个别的板子需要选择，其他的板子均不用处。

大家好，我是凯子拉小罗在上两期视频中给大家介绍了设备连线和方案配置，今天我将会给大家详细介绍调试步骤。调试我们主要会运用到软件的向导调试和 专家调试。点击软件左上角的快速调试按钮，进入向导调试界面，根据软件提示，我们三步就可以完成调试，第一步，选择模组厂家及类型。 第二步，设置接收卡待载和大屏点数。第三步，设置等线，创意线方式和效果参数并固化参数。 专家调试也很简单，可以分为三个模块，在发送设备模块中设置屏幕的宽高像素点，然后在接收卡模块中选择好模组厂家及类型，并设置每张接收卡的待展和效果参数。最后再显 视频连接模块中设置接收卡的行列数，并且做好网线布局。这三个步骤完成后，点击全部固化，这样专家调试即可完成。 如果需要添加新的模组参数，可以通过智能设置来实现。在向导调试和专家调试模式中都有智能设置相应的入口，点击智能设置并进入设置界面。一、填写基本参数。 二、数据急性选择，选择全亮状态。三、 oe 急性选择，选择高亮状态。四、扫描行数，根据模组显示的亮限行数选择亮线的行数。 五、数据线颜色选择，根据魔术显示的颜色，选择状态一、二、三的颜色。六、描点方式有手动描点 和自动描点两种方式，设置完成后保存模组信息即可按照系统提示一步步的进行设置，这样调试就 ok 了。好了，本期的调试讲解就到这里，我们下期再见。

哈喽，大家好，今天给大家讲解一下咱们软件的一键修复功能，咱们有时候去售后办了一张截流卡，怎么去快速的调试，然后就用到咱们的一键修复，在软件手截面输入三个六，三个八， 会弹出一键修复，然后修复接收卡，点击下一步，然后可以让软件自动检测点试， 然后选择回读的参数的备份数据的接收卡，然后选择下一步，点击一键修复即可， 修复完之后他会自动提示修复完成，点试即可。

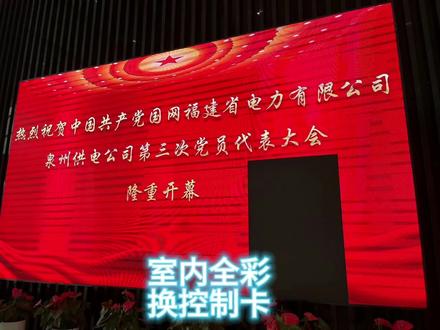

来了来了，又来这里，今天这个党员代表大会，这卡罗斯好时坏，上面这个应该也坏了，调试调试。 哎呀，不好搞啊，先回读参数啊，参数回读完以后来应用，应用完以后就固化，确定 成功连接图看一下。这回读回来就是这样子的，连接图要重新做了啊，这个读回来怎么是空了两个 啊。搞定搞定，快修搞定， 红旗还在 d l 上， 客户要去把亮度调低，亮度太亮可能有时候经常比较容易坏。对呀，先全部固化一下啊， 它有点关闭， 这个叉六的设备 都没地方调亮度。亮度在哪里调啊？菜单进去也没看到啊。点菜单局部高级吗？大屏设置里面也没有。高级里面也没有。 调了一下是好了好了啊，电影光顾是好的。 好了好了，信息重新发一下就可以了。好好，我先回去。

大家好，这里是北京凯仕达，本期视频，我为大家讲解如何更改数据组。我们以二点五三十二扫模组为例，我们都知道奥尔十二可以满带十二个模组，高排线口一到排线口十二，连接从上到下一到十二张单元版。 需要注意， hop 七十五亿，每个排线口是两组，共二十四组，数据如图所示，排线口一对应一， 排线口十二对应的二十三、二十四。如果在接排线时不小心把一接到了十二十二接到了一， 如图所示，这时需要在接收卡调试界面进行数据组交换，使大屏正常显示。在接收卡界面点击数据组交换，点击智能查找。我们把数据组一二改为二十三、二十四，把原来的二十三、二十四改为一二 勾选，使能点击应用，点击确定，点击应用，点击确定即可完成数据组交换。感谢收听，明天见！

大家好，这里是北京凯仕达，本期视频为大家讲解七十五亿单元版凯仕达接收卡如何配置。首先来看 g 六零八接收卡 p 三点零七六七十五亿接口袋一宽八高及一百零四乘四百一十六点， p 四六十四乘六十四点，带在二宽八高及一百二十八乘五百一十二点。 p 四八十乘四十点，带在两宽八高及一百六十乘三百二十点。 p 五六十四乘三十二点，带两宽八高及一百二十八乘二百五十六点。 海事达阿十二接收卡 p 三点零七六七十五亿，接口带一宽十二高及一百零四乘六百二十四点， p 四六十四乘六十四点，带在二宽十二高及一百二十八乘七百六十八点。 p 四八十乘四十点，带在二 二宽十二高及一百六十乘四百八十点， p 五六十四乘三十二点，带二宽十二高及一百二十八乘三百八十四点。凯仕达 g 六幺六接收卡 p 三点零七六七十五亿，接口带一宽十六高及一百零四乘八百三十二点， p 四六十四乘六十四点，戴在二宽十六高及一百二十八乘一千零二十四点。 p 四八十乘四十点， 带在二宽十六高，即一百六十乘六百四十点。 p 五六十四乘三十二点，带二宽十六高，即一百二十八乘五百一十二点。感谢收听，明天见！
