北大青鸟红外探测器怎么连接

大家好，这期视频呢，给大家看一下北大青鸟的四幺三七中记模块，这个模块呢是用于接咱们的现行光束感应探测器的，就是红外对射探测器， 大家看一下这个接线图，用到的时候呢，就可以参考这个接线图接这个模块了。

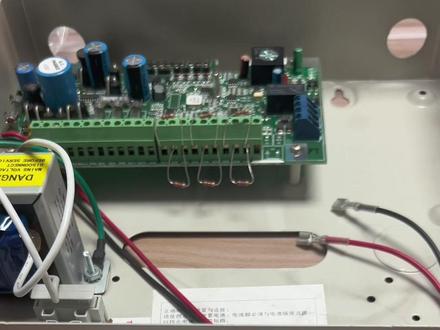

大家好，应一位粉丝朋友要求呢，拍一个红外探测器与主机之间的连接方法，今天呢准备了一个二三六的，也是一个六防区的一个暴君主机，然后两个红外探测器分别是 御史都的和海康卫视的。首先我们看暴君主机这一边，因为我们拍视频呢，要拍一个完整的，如果我只拍红外探头这方面的揭发，那么让大家带股带猜的， 这样也没有意义。首先我们看一下暴君主机六个房区在未启用的情况下，我们都要接上这个线尾电阻，假如我们现在接一房区，那么我们把这个 电阻取下来，接上对应的信号线电源线这块我就不掩饰了，因为如果你连正负都不会接的话，那么你也可以改行了。 好的，这个电阻我已经取下，接上对应的信号线，两根信号线一根接一方区的信号接入口 zn 一，另外一个接到经营地，也就是地线。 嗯，这种接法并不是一成不变的。你比如说博士的报警主机，他的信号线接线是 zn， 也就是防区线和正极之间，这个大家要具体情况具体对待。 哎呦，我们这个是后天维亚的报警主机，他的这个信号接入法，信号线是对立之间形成一个防区。然后我们再来看探测器这一边，探测器这一边呢， 红线是正极，蓝线是负极，也就是给这个探测器供电。另外呢，绿线接的是这个信号线输出输出断，大家看一下这个上面的标注是把这个电阻掀开啊， alarm 就是报警输出的意思。 然后这个线如线尾电阻呢，是串在这个报警的另外一个输出和防拆的 接线之间，这个 temper 是防拆，也就是说这两这两这两个接线柱呢，他是信号输出段，这两个信号输出段，当这个这个是他 防拆开关，当正常情况下这个他的这个外照扣起来的时候呢，他是通的，也就是说这个信号从这边进，然后这是防拆关是通的，然后再通过这个线位电阻，然后进到这个绿线，然后回到报警主机， 这样的话就行，就是红外探测器的一个标准的一个接法。当然了，如果说有的，呃项目需求你的房拆单独用一个房区的时候，那就采用另外一种接线方法，这个就是需要拉过来一根六线线，就是说 绿线和黄线接到这个报警输出，另外两根信号线接到他的防拆输出，同样也要串一个电阻在这个里面。好了，你学会了吗？

今天给大家出一个教程，红外探测器如何与手机互联。首先给设备工商店用两种供电方式任您选择，第一种，拆开后盖，按上三节七号电池即可。第二种，插入配备安卓充电器即可使用。 长按第一个按键学习遥控器，直到听到叮一声松手，然后按下遥控器任意按键，听到滴滴两声就学习成功了。遥控器可远程操控，探测器不撤防等。接下来下载并打开涂鸦智能艾， 点击添加设备左边菜单，选择其他，点击连接器，然后选择连加 wifi 账号并输入密码，同时长按一格三按键，直至探测器亮灯。快闪松手即可进行下一步。点击手机屏幕确认并选择快闪，等待连接配对，大概两分钟内即可连接成功了，点 加号添加设备就可以使用了。使用手机可以远程一键，不妨撤防留守模式、紧急警报，还可查询历史记录，让您第一时间知道探测情况。支持远程配对遥控器，探测器轻松实现智能互联一体化。 点击屏幕右上角加号即可配对系统设置有更多功能随您调控，可随意设置，不妨延时秒速、报警时长音量调节提示声，切换探测和推送开关。 点击右上角书写图标和更改设备名称和位置，探测器还有更多功能等您来探索操控。选择克瑞，好用不贵！

典型红外火焰探测器使用方法介绍， 第一组红黑线为二十四伏电源线， 第二组黄白线为报警线，第三组蓝绿线为故障线。模拟接入二十四伏电源 探测器进入工作状态，绿色指示灯常亮，此时故障继电器为闭合状态，蓝绿线等通， 黄白火警线为断开状态，发现火情后，红色指示灯常亮，火警继电器闭合， 黄白线抖通。可以通过输入模块取报警信号传送至火灾报警控制器，如果有用可以收藏哦！

把螺丝拆掉，然后打开盖子，上面有六根线，一 是正极，二是负极三、四是信号，五六不接，这两个是防拆信号，然后一二接正负，三是信号，接上面的 d、 i 和 pg。

这个也是需要有二十四伏的，这个我马上给你拆下来，持续发射光速是吧？哎，对，就二四小时都在探测。对， 我们把它给拆下来啊，这上面它是有火警灯、故障灯和调试灯。嗯，调试的时候是有照灯。火警灯它是常亮的吗？火警灯不是常亮，是因为我们遮挡住了光线。哦，这是对面是吧？呃，对，它是有个发射，有个接收，有个接收。嗯，这个是反射板，它应该是在这对面。 这个应该安装到对面吗？对，然后因为现在他是改了吗？那那边就没有。那么正常情况下一发一搜有人挡住他了，他就会报火警。 这上面呢是调试故障和火警。嗯，然后这上面的接线的话是这样接的啊，这个上面 是第一第二。可以从这下面可以看到他有一个标签，第一第二啊，第一第二他就是二十四伏。嗯，所有的他表明电源二十四伏的都是第一第二吗？还有其他的那都是，这都是第一第二。像生光对电源吗？这是电吗？对，声光，包括只要需要二十四伏的，包括模块 他都是滴滴啊。嗯，海湾是这样的啊，那么他这个调试我等会我也会教你。他这个调试有专门的调试手柄，就是一块磁铁啊。我们现在先做接线啊，先做接线，然后这个呢就是他一个工作原理，我们还把它给连上，先把它扣在这里，等会我来教你怎么调 好。那么这个就很简单接线对吧？最复杂的用的最多的。呃，就是这个模块。输入输出模块呢？我们先讲一个输入模块，简单的由浅到到深啊。呃，来讲一下输入输出模块。输入模块。

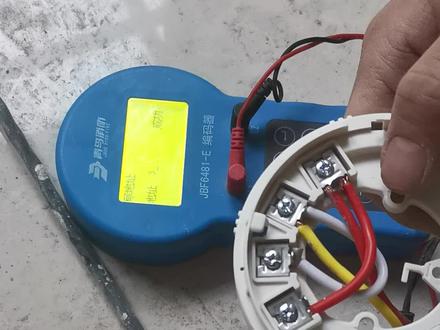

北大金鸟可燃气体探测器， 把可燃气体探测器 l 一和正极短接，负极和 l 二短接，就是这个接线方式，然后我们出来一根线， 现在就可以变老。

红外木帘探测器一定要链接报警主机使用吗？在如今的安防市场上，红外木帘探测器是非常常见的一种安全设备，它通过发射红外线来形成一道木帘，并且当木帘中的红外线被打断时，探测器将会触发报警。 这种设备可以用于室内和室外的安全监控，他的高灵敏度和准确性使其成为许多家庭和企业的首选。 然而，红外幕帘探测器是否一定要链接报警主机使用，这个问题并没有一个固定的答案。 实际上，是否需要链接报警主机取决于你的具体需求和预算。如果你对安防的要求较高，并且想要及时的得到警报和通知，那么将红外幕帘探测器与报警主机连接是非常有必要的。这样，当探测器检测到异常情况时，报警主机 就会立即收到信号并发出相应的报警。同时，报警主机还可以与其他安防设备，例如摄像头、门禁系统等联动，进一步提高安全性。另一方面，如果你对安防的要求较低或者预算有限，那么你也可以选择不连接报警主机。 红外幕联探测器本身具备触发警报的功能，可以通过内置的声音或闪光灯来提醒周围的人。虽然没有报警主机的联动功能，但他仍然可以有效的发现潜在的风险，并防止别人擅自进入受监控区域。 综上所述，红外木连探测器是否要链接报警主机使用取决于你的具体需求和预算。如果你对安全性和实时报警有较高的要求，那么建议将其连接到报警主机。 但如果你的安防需求较低或者预算有限，经使用红外幕帘探测器本身也可以满足基本的安全需求。

红外探测器与 al 二三八 p 主机如何接线？今天我介绍一下我们的被动红外探测器的一些接线。首先打开我们的探测器 看得到我们探测器这里有六个接线端子，从左到右，而拉姆的话是报警，我们默认是长臂， 然后这边是十二伏的一个正极，电源的负极，还有我们的防拆的接线端子。现在我介绍一下我们的二三八 p 上面的接线端子， 从左到右的话，这边是电源的一个正负极，然后这边是我们的一个辅助输出，然后这边的话是我们的警号输出，还有我们 pgm 一， pgm 二是其他功能的一个辅助输出，从 c 一到 c 八的话是我们八个有线防区的一个报警输入。我们默认的话是长臂，如果探头不需要接的话，那我们主板上就需要拿导线把他短截摸你一个长臂信号。 然后这边的话是我们的四八五的一个接线口，主要是用我们接我们的控制键盘，或者是我们的四八五的扩张模块等等， 现在的话我们已经接线完成了，我们简单的是模拟一个探头的一个接吧。这边的话第三个端子是我们接我们升官请号的，我们正负极直接对接，报警的话是有缘输出的，看一下这里 这里。其次的话是我们的探头，我们的探头的话接把是从我们的房区第一个房区开始接的，然后其他没 用的房区我们都是用导线把它短接做一个模拟信号。看一下我们的探头，探头的信号线的话是从我们刚刚介绍的，而那么这两个端子这里引出一个信号线，直接接到我们的主板上面的 主板上面的 c 一和我们的公共端。然后我们的电源的话，这也是十二伏正极，这一边是负极，是从我们主板上面的辅助输出这里做一个取电。 然后最后的话是我们的一个控制键盘的一个结巴，控制键盘的话上面有红绿黄黑， 红黑是电源，绿黄的话是四宝信号线，所以我们可以按照我们主板上面的标识直接接即可。
