安卓大屏改低电平输出详细教程

在这里我给大家统一回复一下啊，有一些粉丝在评论区问的一些问题，就是说很多粉丝说这 安卓机他二十 p 的插头里面本身他带有那个两路的低电瓶输出，为什么还要改这个前置放大器，还要在主机内部去取信号？这里有两个原因， 第一个他这个安卓机一般啊，里面是没有任何运放芯片，也没有做隔离， 然后而且只有两路输出，第一个路数比较少，第二个容易有干扰，第三个的话音质也比较差， 因为他你看到主板上面他是解码芯片，出来以后，他是直接通往这个二十 p 的插头，然后就直接输出低电瓶了，而且只有前生产的左右声道。那我们这边改的话，直接从主机内部取出来四路低电瓶信号，然后经过我们的前置放大器， 这样的话出来效果更好，而且我们的前置放大器里面他放大倍数可调，而且都有做了隔离，而且里面还配有四颗运放芯片，还有哦呵，这样的话效果出来要好不少，而且抗干扰能力的话也要强很多。 现在我把这个前置放大器打开给大家看一下内部，大家就比较好理解 这盒子，我们打开可以把主板抽出来，可以看到有四颗运放芯片，然后这里有一个定制的变压器，这相当于是一个隔离， 把副旗跟平地隔离开，然后通过这些各种滤波电容， 然后我们会把这个运放的这个供电电压升到正负十五伏，这样的话会让运放芯片的工作更加稳定，出来音质效果会更好。 而且我们的运放采用的这个直插的运放座，就是说你可以直接回去，可以自己更换运放芯片，就像视频一样，可以把这个运放芯片直接给他挑出来，自己想装什么运放芯片可以直接装上去， 这样改装的话也可以大大增加这个你们的这个客户的这个可玩性啊，运放芯片可以随时自己跟 来获取不同的一些音色跟效果。所以说这也就是为什么我们安卓大屏机在有两路低电瓶的情况下， 很多客户还是选择要改这个前侧放大器输出的主要。好，那现在我们就开始改装机器， 现在主机已经改完了，现在我们通电测试一下， 这个是我们的模块，然后声道标出来，这样客户的话自己也方便去接线 啊，现在我们测试一下啊，听一下音质， 现在我们再测试一下这个低音效果。

拍一个教程啊，现在很多的兄弟们说这个安卓导航去改什么低电瓶什么之类的啊。 呃，教大家一个方法，如果大家的导航翻过来看到的话，插口呢是跟我这个类似的啊，这种情况下的话呢，呃，首先判断一下，像这种的话是那个四居天线， 这个呢是 gsm 天线啊，这收音机天线，像这种的话呢，高端机子是有带光纤输出的，这里这个口， 这个口必须要有这种音频线，这种音频线是有专门的低电瓶的输出的啊， auxim 输入也有啊，看到没 啊？奥迪 out 的啊，这种是有高电。呃这个有低电瓶输出的啊，这种直接插上去就可以了，就这么简单就直接插上去就可以了， 就有这个就有专门低电瓶输出了，当然啊，就是看这个导航商家有没有跟你配，甚至有些呢是用这种啊，类似像我这种，他是有个天线有一个 sim 卡的外置 sim 卡，因为我这个四 g 版 啊。呃，这两个孔啊，这个四片跟六片这两个孔呢是 usb 口， usb 口啊，呃，我记得这个应该是倒车影像的那个线啊 啊，所以来讲的话，长期大家在这边的话呢可以了解一下。呃，这个好像是方控吧，忘记了是方控还是说那个什么，但是呢低电瓶是在这个位置，一定要记得啊，这边是喇叭线， 这个地方是喇叭线，所以大家如果是在呃遇到问题的过程中可以不懂的话可以问我啊。

今天我们改的是一台安卓大屏机，客户也是加装了功放，然后对音源的品质呃，感觉不太好，所以想改进一下主机的音源，呃，那么改这台机器呢？我们主要是改低电瓶输出，他是外接功放的，外接功放的，所以我们在这里加个前机，从主板上改低电瓶输出。 看一下这个安卓大屏机的主板，他的功放 sa 用的是 yd 七三八八，是个国产的功放芯片，然后他的睫毛芯片用的是 akm 的，也相对来说这款主机的还是不错的，在大屏机中有个独立的睫毛芯片也还是不错的。安卓机啊，我们经常会用到一个飞线转接板， 它的作用主要是安卓机的焊点太小，我们焊线的时候焊粗线不好焊，所以用细线焊到转接板，再焊到粗线上，这样的话给焊接的成功率提高了很多。 这台安卓大屏机的焊点分别是四个，藕和电容，藕和电容前来焊接音频，藕和电容后的话，他的低频会损失会比较大，所以我们我们焊接一定要在藕和电容前焊接啊，经过细线、飞线到转接板， 然后再接上我们的音频的粗线，再引出机器的外面，然后功放的背面呢，还有控制线和电源线。那么我们背面功放 se 的背面，我们焊的有电源正负，有待机控制和静音控制，有了这些控制啊，我们就关机，以后啊就不会再一直耗电，然后开关机的重击声也会消除， 所以背面应该是有四条线，正面有五条是音频线啊，四条音频，一条地线，这个机器呢就焊好了，接下来我们测试一下音质效果怎么样。

这台导航是方一通七八六二的主板，搭载了一片型号为三二幺零七的 dsp 芯片作为前机。查三二幺零七资料，第五六二十二二十三角是它的四个低电频信号输出角， 目测清晰可见，这四个角去了四个电容。把信号线焊在四个电容的芯片端，在功放模块的引角焊上定位版，取得信号 d 和 mute 信号。 在信号 d 和 mute 焊盘上焊好相应的引线，低电平输出完工。 插好线束，去功放，把来自主机的低电频信号线接入功放，来个特写给功放。插好电源线、 mute 线、打铁线和八根喇叭线。 安装完成， 您要试试听 开关机没有冲击声，现在把音量开到一踩油门听高音喇叭， 完美没有嘘嘘声，这就是地线隔离功放的优点。今天使用的这台功放有 mute 接口，内部有静音电路，防冲击，不需要对低电频信号做静音处理。如果遇到只有 r、 e、 m 接口，没有 mute 接口的功放时，则需要在主机里加装三极管静音电路，防止冲击声。 关于三极管经营电路，如果朋友们有需要的话，我们会单独开一个视频，专门讲解三极管经营电路的工作原理和制作方法。

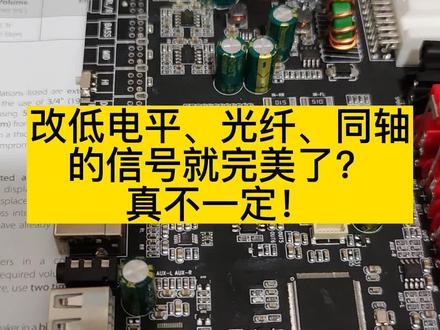

现在有很多的这个发烧油喜欢在原车机上取低电瓶，或者说直接取这个数字信号，改这个光纤或者铜轴。但是我告诉你，你这么取的话，有可能你的信号是被修改过的信号，而并不是原始的信号。 为什么呢？因为现在很多的主机厂都有内置的 dsp 芯片。那你在 dac 前面取的这个数字信号， 呃，或者说从 dc 后面取的这个这个模拟信号，它都是被前方在 dc 之前的 dsb 芯片所修改过的信号。那修改的东西包括 eq、 延时、切屏 等等数据。啊，那这个时候你取出来的信号呢？他可能不是一个标准的，或者说他不是一个全屏的信号， 懂吧？并不是你取出来的信号。哎，他是变成低电瓶了，他没有经过公放，所以他没有这种放大时针，我也不会二次的这个高转低，是吧？但是你取出来信号他不完美，改这个低电瓶或者改光纤输出，我们要慎重啊，要慎重。

这是一台先锋的安卓大屏机，机器自带两路低电瓶 rca 输出信号强度不够，输出信号偏弱，且只有两路，满足不了车主需求。 我们给他从内部重新改出四路低电瓶 rca 输出，加上前急信号强度变强，也有四路信号，满足车主需求。
