米沃奇电池怎么拆开

今天拿到一块米诺奇的电池， m 十八电池故障现象，也是没电，我们拆开对他电池芯进行检测， 米诺奇这电池拆起来，除了那斯俄罗斯以外，他两侧各有一条贴纸需要给他拿掉，这就是他打开的状态，我们对他电芯进行检测，整组电池现在内组七十五毫，只有二点零四伏， 竹节检测结果呢，每节的内阻和电压都挺均衡，内阻都是十五左右，然后电压就剩了一个零 零点五伏左右，零点四零点五伏，所以这可能是一个过放的状态。那我们先用这个智能充给他充起来看看，这是一个二点零的电芯， 现在可以看到经过智能充的这个激活，他现在已经找到五节电池，五节电池已经都激活了，现在可以再用点完的电流在充电， 我估计他得充一个小时左右，我们一会再来看他的状态。 用智能充充的差不多以后，我们现在可以给他放到原装充电器上，给他进行一个激活，因为这个米尔沃奇这个电池他需要用原装充电器才能激活，这些电量显示这些功能 好，可以看到放到圆充上以后，他能正常充电了，这个红灯状态就是在持续充电状态，那我们等他充满以后再来看结果。 好，他这个充电指示灯已经绿了，已经充满了，我们拿下来看看这个电池的这个情况，首先这个电量指示已经正常工作了，四格满电。那我们用电池检测仪检测一下他每个电芯的情况， 整个电池组呢，内组现在是六十六电压二十点六九第一节电芯内组十三点四，电压四点一四三， 第二节电芯内阻十三点一五，电压四点一四三，第三节电芯电压是四点一四三，内阻十三点四八， 第四节电芯是内阻十三点零九，底压四点一四，最后一节电芯是 内组十三点六，电压 star e 四三，可以看到这个，现在这个尾节电芯的平衡度非常高，那这个电池应该就算修复好了。 正好过两天我会准备修一些米诺奇的这些电动工具，可以拿着电池试一试。安装好 螺丝，贴好贴纸，这电池的维修就谈到一段落了，过两天我会修米油机，机器时候对它进行烟袋的测试。好，今天的视频就到这里，谢谢大家。

今天给一个群友维修米沃奇的十八伏二点零的电池包，他自己描述是用在台锯上面啊，那个大功率的台锯啊，像这种这种保电他不能用在大负载上面，用在大负载上面，他这个内部电芯根本就承受，承受不了那么大电流啊，啊，会损坏他的电芯内核的 气压阀，顶盖，那严重一点就电池爆开，很危险，很危险。像这个测都不用测，咱们来还是给他测一下吧，给大家给大家看一下，像我就测都不用测，就知道他电线已经挂掉了。咱们来看下电压，电压还有一点一点二七，一点二七，测个内组， 估计内组是无穷大了，这个电压只是一个一个假象，测一下 六十三欧已经开路了。嗯，这也不用说，其实我是知道的。嗯，这边给大家看一下，他现在就是把它打开来，我就跟他沟通过了，跟他沟通过了，把电线换掉，咱们来看看这个标签能不能给他无损的撕下来，如果说不行的话，直接用刀给他划掉， 稍微稍微加热一下， 还有一点点胶没有撕下来，给他搓掉， 这一点， ok， 也有一点点残留。 然后把那个底座卸掉， 这个上壳给他放了一遍，嗯，这个保护板，嗯，这块电池肯定是原装的，应该是原装的，二三年啊，一九年，一九年的电池，一九年一月份的电池， 这个底壳底壳也不要了。这个还是个 l g 的电型啊， l g 的 d a h d， 嗯，这个电线少见，什么参数也不知道。嗯，咱们来看看他那个有没有一剪好的，再再测一下。 这有一件衣，衣服基本上是报废的，咱们把它卸下来吧。嗯，等会要给他换电型了，我想尽可能的保留他的原来的裂片， 原来这是铜叶片，嗯，不知道我那个铲刀能不能铲的下去，等我我去给他铲一下看看，能保留的话就给他保留住。 这边已经给他搞下来了，喏，就是这个样子啊，这样子原装裂变就还在了，给他取下来 咱们修复的话也就是尽可能的让他。嗯，打到原厂，原厂的状态。好，这个裂片都还比较完整的，稍微的矫正一下，等我直接可以点 hone， 敲的有点稍微有点变形，这是没办法的，先不搞了，就这样子，这个报废的电池没啥用的， 这边五节全新的 aig h 二六 a 啊。嗯，十毫欧的电型，性能有三十 a 的放电，支持三十 a 放电。嗯，就用这个比较好的电芯给它搞，然后现在就是给它装上了， 咱们来看一下他哪个是正哪个是负。这边是负极，负极，从这边走的就是这个样子 啊，我现在就给他点焊吧，给他点上，等我再给大家看。这边就给他已经换上了，两边都点好了，等确定一下每一节都点点了， ok， 他现在不够亮，咱们给他激活一下，激活的话手动激活，就是这边数过来一二三四五，从它中为五条，腿短接二五，就是这条和这一条。 ok， 点亮了 啊，没问题了，这样子就已经维修完成了。维修咱们来测一下内组，直接测， 直接站这边测一下吧。先测一下这个最近的最近的路程的那组啊，五十二，五十二毫欧，那这边这个电芯是十毫欧左右，那么他总总个电池的回路的那组是在两个毫欧左右，因为他这个铜片嘛，他的那组控制的比较好， 咱们再测量一下他这个总总输出，这里 五十四，五十四点三啊，性能 ok 的， 这样子的话就没有问题了，咱们给他装回原来的壳子里面，他这个壳子的话是这样子的， 这个标签撕下来了就稍微会有一点不大好看了， 好了，贴上了以后也给他给他浇软化， 软化一下他会形成一个比较牢固的粘合状态。 好了就给大家测试一下充电，现在过来充电，试一下功能正不正常， 可以充，没问题了，完美，这边已经充满电了， ok。 四个电，咱们看一下他那个充的总电压有多少，咱们测一下总电压，二十点七八啊，已经满电了，原装充电器能充到二十点七八就没有问题了， ok。

现在这个指示灯是不会亮的，我们把它激活一下，看看能不能成功。哎，可以啊， 还有三格电就是电芯问题，然后这块保护板他也进过水，也是有点问题，但是问题不是很大，这个电芯我们把它全部换掉， 板子还行，板子还是原装的 t s 幺八六五零二五零 二十九二十九的那种，说实话这种电信装在里面能好到哪里去？ 一分价格一分货，拆掉电芯，换掉 一尾二五系也是两千五百三的十二点八九九。大家再看他这个二十三啊， 由于他这个 电池啊和那个裂片是直接压在一起的，然后这个电池他又没有东西固定，他会上下移动，所以这种电池正极绝缘我们必须是要做的，不做不安全。 来贴一个青刻纸， 双层裂变过大电流没问题，不会发热。保护板已经安装完成，这线咱们已经换成这种大的，这种过大电流没问题，现在这个指示灯是不会亮的，我们把它激活一下，看看能不能成功。 哎，可以了，还有三格电可以正常啊，我们贴上轻度纸， 嘻嘻嘻。

大家好，这里是机电 diy， 今天呢咱们再来维修一个米沃奇的电池，这个电池啊电量显示灯不亮，然后呢里面的电压正常， 这个呢正常就是保护板坏了，首先呢我们把外壳给它拆开 看一下电池电压 八七二， 这个电压 基本都在三点八伏，我们把这个保护板取下来， 保护板这样就取下来了，然后我们把这个叶片给他清理一下， 下面呢我们把这个保护板给他换好， 这样呢保护板就换好了，我们来看一下电量显示， 然后呢我们把这个外壳给他装好， 上好螺丝。 然后呢我们试一下充电，红灯亮， 这个电池啊就已经修好了。好了，感谢大家的收看。

一口气收着四块米尔沃机这个 m 十八电池，一点五安的，这四个电池都是一个问题，肯定是没有任何电量的状况， 那我们只能是拆盖检查了，把四个电池都拆开了，这四个电池反正从外观到内部都挺新的，挺干净，而且 都是这个三星的电芯输完使的幺八六五零。那我们就逐个用电池检测仪检测一下吧。第一块电 电池整组电压才有一点三，那组大概八十，然后我刚才分解也测了一下，倒是挺均衡的，因为每块那组是十六七，然后电压就是零点三零点三几的样子， 所以那他就是饿死了，我们先用智能充给他激活着，第二块电池也差不多，整组的电压才一点二几，更低一点那组也还可以七十八，然后我每块都分测了，还是很均衡的， 跟第一块电池情况一样，也是属于饿死。那我们等第一块电池智能充这个激活以后呢，再激活他 这个第一块电池，可以看到他已经找到了五节电池，现在激活了五节电池，现在开始用四安的这种电流充电了， 我们可以用智能充充一小会，把它电压充起来以后就是充到它的原厂充电器，能识别，我们就可以用它原厂充电器充了，因为它的原厂充电器好多，这种电池饿死以后，它原厂充电器就不认了，电压它也第一次就不认了， 所以我们要把它充到一个大概十九伏就可以了，十八伏以上其实就可以稍微多充一会，现在刚开始充一般会有点浮电， 这个时间呢，我们测下第三块电池，第三块电池整组的状态更差一些，电压才有零点三九不到零点四伏，整体的内阻值就偏高一些。然后我也是每节都测了，还是比较均衡，因为现在测的值都不是很准，要需要充饱以后让他正常 以后才能再测，所以等一会待会用智能充来把它给它充起来，看看效果。那第四段电池也是同样的，内组偏高，但是不一定很准，电压零点九非常低，也是属于饿死，那就挨个激活他们吧。 现在第一块电池这个已经被智能充充到了将近十九伏，我们可以给拿起来看看能不能被原厂充电器识别了。 好，我们给他套上一个上盖，然后给他装到原厂充电器上，因为这个他这卡损需要一个上盖的这种支持，可以看到立刻他这个红灯就亮了，我现在开始正常充电了， 那也就他的这个基本性能就开始在恢复中了。那我们充好以后再 进行测试，可以看到他的一个电量灯已经开始亮起来了，那我们用智能充电器继续激活第二块电池， 我们连接好智能充电器，然后呢这个智能充电有一个好处，就是他有一个自动的一个档，就是能可以识别电池组的这种节数，电压等等，那么我们用这个自动档的可以慢慢激活他，可以现在看到现在我们开始充电， 开始激活了，他从一点点的声压，然后呢用小电流，零点三左右小电流一点点声压，他就寻找这个电池的这种呃组合， 然后等一会呢升到他觉得比较稳定的时候呢，他就可以能激活节电池，他就用更大的电流开始充电，可以看到他 他现在已经激活了五节电池，然后呢已经可以用大电流四点零我给他设的四安的这种充电电流开始充电，也是把它充到十八伏以上，再用圆充去测试就完了。 因为我只有一个圆充，所以他在充这个电池，这个智能充和圆充就只能交替使用，那我们就等他一段时间。 好，圆充上的第一块电池充好了，灯就绿了，那我们先把它拿下来，待会一起集中测试。把第二块电池放到圆充上来充。 第二个电池在这个智能充上已被充到二十一伏了，快满了，我们把它放到原充上试试看。好第二块电池在原充上也开始充电了， 他因为刚才在智能充电充的快满了，所以他很快会被充满。第三块电池也被智能充激活了五个电芯，现在开始用四点零的这个电流在充电中。 好，第二块电池在圆充上快充好了，那我们拿下来把第三块电池换过来。第三块电池现在智能充上充到了十九伏多快二十伏， 可以看到这个第三罐电池放到原充上以后呢，也开始充电了，电量只是现在三格，因为刚才呢智能充电充到将近二十伏，所以才三格电。 那我们第四块电池用智能充激活一下，摄像头很低的这个 电压冲上来，他现在已经找到了相当于激活两节电压的这个。 我们可以看到这个第四块电池就是最后一块电池也被激活了，他现在已经开始用四安电流快，大电流快充电了，之所以要用大电流充呢，也是为了测试一下它的性能，看它发热呀，整个这个线路的这个承载能力等等。 好，那我们就让他慢慢充着吧。好，经过一段时间以后，第三块电池在原充上也充好了。第四块电池我用智能充值也给他充好的， 他一共充电的电量大概是一千八百毫安时，我主要目的是为了计算一下他的这个充电电量，那说明那个电池还可以，容量 还够，没有 ok 的电池，它有点特殊的地方就是你要是用智能充充完以后它这个电量显示是不工作的，你看到现在，摁，没有用，必须得插一下圆充它就好了。 咱们把第四块链接也插在圆充上，他只因为他充满了，所以他直接就是绿灯。咱从圆充上拿下来也可以看到电量显示开始工作了，满格电 妈妈把每块电池都装到这个 vivo 级的工具上，再试试， 没问题。好，我们四块电池 都经过了原厂充电器还有他这个工具的这种测试啊，都没有问题了。那么接下来我们就会对他再进行一些正常的充放测试，应用测试， 保证他确实没有其他的问题，以后呢就可以把它还给他的主人了。好，今天视频就到这里，谢谢大家。

粉丝朋友发过来一块锂电池，一充就满，一用就没，是一台米沃奇电扳手的电池，个头巨大，和大亿六千毫安的对比一下，明显大一圈。 他用的并不是幺八六五零电池，而是三星二幺七零零四零 t 的电池，单节容量在四千毫安，三并五穿就是二十一伏一万两千毫安。 mate in prc， 中华人民共和国制造。 用了三种工具，终于拆开了电池，白花花一片大面积的孽片。孽片的形状比较少见，厚度至少是零点三毫米，有售后维修过的痕迹。电池总电压十八伏左右， 再测一下每串电压，一串三点八六，二串三点五八，三串四点零二，四串四点零六，五串三点九七，电压极不均衡。内组表，测量一下每串电池内组，每串电池的内组都在三点几毫米， 并联减小，按照三倍计算，单节内阻在十一毫左右，这个内阻比较理想。他的保护板上有铜板散热片，有多个芯片，有一个多角芯片，可能是单片机或者携有程序， 贸然拆卸有锁死的风险。所以说维修这种电池有难度，没有专用镊片，没有专用点，焊机也焊不了零点三厚度的镊片，也没有三星二幺七零零四零 t 电池。锂电池为什么会一充就满 用就没了？主要还是在他的保护板。锂电池的充电截止电压在四点二伏，放电截止电压二点七伏左右，过充过放都会对电池带来不可逆的损伤，所以必须有保护板对他进行充放点保护。 充电时芯片检测到四点二伏的电压时关闭充电，放电时检测到低于二点七伏，关闭输出， 理想状态下，他的工作逻辑就是这样的，当然他并不是万能的，当某种原因导致某串电压不一致时， 或者达到了他的充放电阀值，保护板就会误判，导致无法充电放电。鉴于这块电池的 内足比较均衡，所以做出了单独给每串电池充电，然后再均衡电压的思路。用户也认可了这个方案，用可调电源五伏充电又遇上了新问题，有一串的电压充不进去， 最终用这种具有修复功能的充电器，经过几个小时的充电，终于充满电了。现在输出电压二十点七四，每串电压在四点一伏左右，相差在零点几的范围。 接下来焊接上均衡版，给美串的电池进行一下均衡。 这个自动均衡的过程比较漫长，经过一夜的均衡，现在再来测量一下它的电压，每串电压经过均衡在四点一三伏左右，效果很明显， 用一台比较费电的充电角磨机进行一下测试，毫无压力， 充电也是正常的。这款米沃奇电池成功修复也有幸运的成分，关键是电池的内足比较均衡，一般的电池维修还是以更换为主。本期视频就到这里，感谢观看。 全新为点焊进口三星二万一千七百到四十内组，巴欧姆高倍率分容配组。

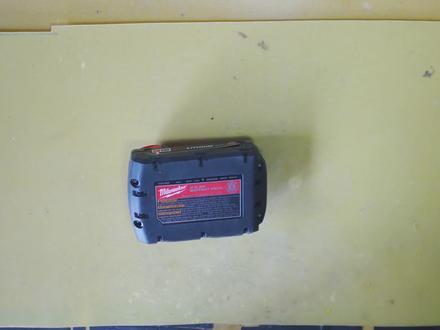

嘿，大家好，我是 diy 维修师，这一期又是后台一位粉丝发来一个米沃奇二点零安的锂电池，他这个电池说是已经用了一两年了，然后现在充电只能充进两格电，但最近用完以后就发现只有一个灯闪，然后就说充不进电了，也不能用了， 于是没办法他就发过来让我帮他检测一下这种情况我初步判断是跟我上一期讲的电芯施压不平衡了导致的，是很大可能的，因为这种情况就是米沃奇一个故障提示灯， 他这个电池按道理用一两年不应该直接就报废了，像这种电池大多数都是时间长老化以后，单个电芯内组 也不一样了，然后他充电的这个电压也会不一样，所以导致了有高有低，这样用的低电压的就会导致低电压保护，然后就出故障。我们现在拆开看一下，从这个电池的外观我们可以看出来，他这个电池是非常新的， 内部组件保持的也是比较干净，而且看出来真的像新的一样，但没办法，他这个电池可能不经常使用，然后导致了时间长出问题了，测量总输出电压还有十八点几伏， 你看电压输出总的来看都是正常的，但电芯就是因为失衡，失压不平衡导致以后他这个充电器保护板检测到有电芯出故障，他就 不让你充电了。所以说很多人以为是保护板坏了，其实不一定的，我们现在在单颗电芯一个一个量，第一个三点五六， 第二个四点零零，第三个三点九八， 第四个三点九五，第五个三点零九，你看这个电池就属于低电压保护的一个状态， 最高电压和最低电压已经相差了一幅，你想想这个要是再继续充下去的话，那这个过高电压再继续充，他就等于会容易引起危险，因为过充了过压，导致保护板和充电器 就产生了一个通信的作用，起到作用就不让充电了，就是这种情况导致了整主都不会充电，也不能使用了。接下来我来教大家如何单颗电芯进行电压平衡，就是如何给单颗电芯补电充电的。 首先我们要准备一个充电模块，就像我手里拿的这个充电模块，它是连接 usb， 就是你手机的充电器， 插在上面就可以给单颗锂电池充电了。他就是一个充电宝上的一个外挂的模块，我这个是自己已经做好了成品，这个网上都有卖的， 很便宜，几块钱一个。他就是一个单颗锂电池充电到四点二伏的一个模块，这个是一个磁铁，我是用导 宝线直接连接在上面的，然后通过一个插头可以直接对接，然后就可以充电了。这个其实就是一个充电宝的内部电路板，性质一样的，你如果有自己时间长不用的，废旧的充电宝，没有坏的，都可以这样来做， 把两个电极直接通过正负极引出来就可以了。下面给大家示范一下是如何充电的。首先这两个小磁铁连接了导线，他就是一个导电体了，而电芯的外壳是铁皮做的，所以他正好可以直接吸在上面。 这时候大家要注意正极和正极相连接，负极和负极相连接，不要搞反了，如果搞反的话就直接烧了，所以大家千万要注意正负极连 连接好以后，我们插上手机充电器就可以对其进行充电了。我接下来给大家示范一下，这个 type c 的一般跟手机都是通用的，插上以后充电程序就开始了， 一共是四个灯，第一个灯闪就说明这个电池电压比较低，就像充电宝一样，上面也是有这些显示的，所以我们要静静的等待它充满以后，第四个灯 全部会点亮，所以这个是需要漫长的，不像我们的一些专业设备都是可以快速来补电的。他这个充电电压 和电流相对来说是比较小的，我们现在来测量一下，从万用表的显示来看，电压 它是一直在持续上升的，而且还是比较快的，说明这个充电也不是太慢，但是相对于专业设备来说，它还是比较慢的。这个充电电流应该在八百毫安到一千毫安左右，充满电应该要四十到五十分钟左右， 我们等待一会让他一直充满电，通过一些时间充电，四个灯已经全部点亮，说明这个电芯已经充满电了，我们现在再来测量一下， 四点一五伏这个电压是正常的。接下来用专业设备来平衡一下，我现在用的这个是锂电池专业的平衡 机器，他可以同时给十二个锂电芯进行电压平衡，也就是说可以同时给两块这种锂电池包进行同时平衡，而且他的电压电流都是可以自行设定的， 自己根据自己需求来设定，也是比较快捷的，像这种平衡仪的精度是比较高的，他的误差精度是零点零零一，相当于一直精确到小数点的后三位，这个已经 校准好了，我们接下来上原装充电器进行测试一下，看看他充电是否已经恢复正常。这个电池是被平衡到了满电的一个状态，我们连接上充电器以后，他应该也是显示一个满电绿灯的状态。 上原装充电器其实最重要的是为了激活保护板，让他能正常使用，如果不激活的话，他依然是显示故障灯闪，保护板也不能工作，你看上原装充电器直接绿灯，显示 他也是一个满电的状态。我们现在按压这个指示灯全部点亮了，说明这个显示灯已经是完全恢复正常了， 电池这个时候也就全部能正常使用了，像之前的故障灯也就解除了。 如果我们平衡好电芯以后，他上原装充电器依然不能充电，那就说明这个保护板也是有问题的，他这个电池就是电芯不平衡，导致保护板不充电，故障灯闪好了，这个电池已经完全搞定， 你学会了吗？希望我的视频能够帮助到更多的人，也请大家给我点赞支持一下，这样也是对我最大的肯定。 好了，这期视频我们就先分享到这里，有喜欢我频道的小伙伴可以关注一下，我们以后也会分享更多维修改装方面的小知识，感谢大家收看，我们下期再见！

小伙伴们大家好啊，呃，今天这条视频呢，给大家分享一下 milk 的电池， milk 电池呢分为全原装，呃，原装件组装还有带印的， 当然这个米由奇的充电器可以选择代用的，米由奇的充电器代用的比那些打孔的改电压的要稳定。 呃，尤其电池呢，能用全原装的就用全原装的，根据我这么多年的一个经验吧，尤其原装的电池，不论是稳定性还是耐用性都是排在第一的。其次呢就是原装件组装的， 呃，当然米沃奇电池也分为这个，呃，幺八六五零和二幺七零零。所谓的新款。老款吧，老款呢就是 dcg 幺八六五零的电池，这 款呢是一点五安的，一点五安我把里面电芯拆掉，现在全部换成了这个，呃，三零扣三千毫安的，现在变成三点零的在用。这个当时是一个 老铁让我帮忙改了。呃，有十七个吧，现在我身上还剩一个，这个准备留着自己用，因为很轻。三点零的啊，正常三点零的呢，就是这么大的这种颗，三点零和五点零这样，但是我们可以通过对比啊， 跟他们对比，这个幺八六五零的，这个三零零的，这个是二幺七零零的。三零零的可以看一下 他这个差别还是很多的，无论是体积，但是他的容量 是三是三点零，还是他这个看一下体型很大， 他这个呢就是电流呢，就会要大一些，有改善。这个老款呢，以前有一个垢病，没有去半年比较怂吗？没有去，以前有这样的一个称号，就是说他早期的这个电池啊，早期的电池他在没有电的情况下， 电动工具的表现就是比较弱， 早早期的电池，特别是 m 幺八的三六九安的是很少有这种情况的，四安和五安呢，有的时候会经常，就是刚才我讲的出现那种情况，后来呢就 是改进了这种二幺七零零的这个电信，但是这个同样是三联的，这个要重很多，这个甚至比这个比这个世界电信还要重，你们可以看一下这个就是二幺七零零电信，三零三零 t 这个电信单买的话一个新的要将近三十块， 这个是三星三零扣的这个幺八六五零的，你们可以看一下这个体积小很多，同样是三千毫安的，但是他的这个输出的功率，呃，他这个体积 更大，他的输出电流呢也更大，所以新款的电池呢，就没有，就不会出现这个呃，之前的煤油气在半电情况下就变成不好的这种状态。像我这有一个电池， 基本上都是呃去拍卖来的，拍卖来了以后呢，进行这个 呃，有的呢是有电的，有的没电呢，进行激活激活看看呃状态怎么样，能不能用，你像这个呢，他就是什么问题呢？就是说 呃单组你给他充到四伏左右的时候啊，他是正常的，你比如说你，嗯去使用啊，去又没电了，再充啊，都是正常的，但是你放了这个一个月以后啊，他四通会变成三通，你放了这个两个月以后啊，他就报警了。 刚才用万用表测了一下，就是他第一组这个电池的自放电，呃比较厉害，放两个月以后啊，这就放没电了。但其他的这个四组呢，他都是有电的，所以这个时候会爆粗，他放一个月的时候呢，他可能是从四伏降到了三。 测一下，因为所有的这个锂电池的电池组呢，他的标准都是按照呃他里面最低那组电压为准，如包括电动汽车也是的，你们看 这个是零点三四伏，这个完全没电了，这个是三点九伏， 这组呢也有点跑电，但这组跑电呢，不影响这个跑电跑的厉害。 还有这个锂电池有个特性的，他怕过充过充以后啊，这个锂的他会吃惊，这里的一个物理特性，他会变成晶 体状，至今以后啊，他就会把这个卷绕，他这个幺八六用电池他的设计他是卷绕进去的，他有隔膜，隔膜然后里，呃， 然后再一层一层卷上去的，但是这个里直径了以后啊，他就会把这个隔膜给他刺破，刺破了以后呢，这个电池就没用了，甚至会发热、起火、爆炸等等。 他这个锂电池呢，他低于二点七伏以以下呢，他会有个所谓的饿死，就是说他里呢会失去他的活性，失去他活性以后呢，有些电池是能激活的，有些电池是不能激活的， 你像这个这组这个，呃，我拍卖来的时候呢，他是一个盒子在这里，这个是二零一八年开发的， 身体变化也在始终能得到变化，包括这件事情， 他有一些呢，就是拿过来，比如说一八年放到这个现在他是有电的，简单测试一下电池，每组的这个边线都不错，我装了一个原装的这个牛气的保护板装上去，他原来跟过来的那个牛气保护板呢，他上面是有一个洞打孔，这个打孔原厂的焊点一眼就能看出来， 然后我接着我结婚的孩子，两个周夫妻，有一个这个八两年的不错， 我买了一个，新买了一个这个八零的壳，然后 ok 了吗？就是说像这种电池呢，以前是有有拍出来的，但口罩过后呢， 他那家也不拍了。呃，也没办法从他那里去去买。我之前多的时候这个电池有几百个，我自己焊的呢，没有电焊机，就是用这个助焊机焊的。这个呢是我自己组装的。 这个是这个盒子是我买的，也是我买的，看着比较细。这个是我自己组装的，用这个三星三零扣组装的。 这个叶片呢是黄的这种， 这这些这个电线呢，他是测量每组电池电压的，这个保护板他会自己进行一个测量，他会根据刚才讲过的，比如说这组电压的 ct， 其他的都是四伏，这个三点三点八伏，三点七伏，那他就会按照这一组的电压 进行了这个重放点就会掉三种。像这种情况 离别的晚上一共没说两句，可是我还没有拿到我的奖励。那个 后面这两组画面非常好， 因为我这个不经常用。嗯，像这种电池呢，用的话再冲动也会变成两四个。这个呢它中间是有一个胶条都有的， 还有一个就是这个米沃奇的保护板，米沃奇电池的保护板呢，都是能买的到的， 所以说那种带用的油漆电池呢，不建议用，可以尝试用这种。这个呢你看这是原装的保护板，这个保护板呢是新款二幺七零电信， 和做工完全是不一样的。 自己组装电池呢，就是你去买的时候最好是让人家这个配好组合。呃，这个电池我玩了这么久呢，发现他内组内组一致，容量一致，他配组装起来以后，他时间久了有可能 也会闪动啊，包故障。就是除了这些参数呢，他有一个电池的自放电参数，就是说放在这里，你一个月以后去测，就比如充满了都是四点二伏，就放在这里，一个星期以后测差不多的，他半个月以后测他就低零点几伏，一个月以后测他又低了零点几伏。 自放电这个参数还有另外一个参数呢，就是说我们组装好以后啊，把这个用电工具装上去，装上去以后进行满载，满载的时候我们再测每组的电压，满载的电压看是不是一致的，背着也要换。 还有就是呃，满载的这个放电参数，比如我用了一段时间放上去，用了这个，呃，打了几十几百个螺丝，然后我再测一 他这个每组电压是不是一致的，因为这个影响就是说保护板是原装的，没有按并的以外啊。呃，最大的就是在这个电芯上面，而这个电芯呢，你去买新的还是非常贵的。 你这个三星三零 t 刚才说了，这一个买新的要三十块钱左右，这里面有十个，这就要三百块钱左右的，这一个二幺七零零的保护板以前要八十，现在可能要五六十吧，再加上一个外壳，这套算下来也要百把块钱，就是你自己去按照这一套 你去买正儿八经新的组装的话要四五百块钱，比米沃奇原装全新的可能是便宜点，但是性价比不高啊。但是有一些卖两三百块钱的那种组装呢，就是看他个人的手艺和设备，因为这个去测量这个电池的这套设 是非常贵的，三四十万，你比如说简单的一个分容柜对不对？那你只能是进行一个分容，像我刚才讲的这些参数，你必须经过那一套设备进行 统一的测试再进行分组才可以。你一个简单的这样的一个测试，他这个耐久性就达不到， 当然这个你要买全新的就不一样了，买全新的他是工厂里面出来的，检测过的，他是同一批次，然后所有的这个，呃，用料啥的都是都是非常接近的，所以说很少有问题的。不是说这个组装电池不能买吗？也是能买的，就是说，呃， 这性价比不错的话就可以尝试去买。像这种电池呢，呃。也没有了，因为之前有一家专门拍这个的， 嗯，每次大概是六个或者是九个放在一起拍，大概是八十一个拍到手吧，八十一个拍到手，你自己再换个保护板，六十块钱，再加上其他的一些测试用电啥的，再加个五十吧， 是一百三，再加上的两百多块钱，所以说这样的电池两百多块钱买到手还是非常划算的。但是现在想不到了，这种没有了，只能去看看这样子了，但当然他们有点焊机啊，他们这个做工会比这个好很多。 呃。另外一个就是说像很便宜的价格买过来的都是这种拆下来电池，二手电池从电动汽车里面拆的，自己组装电池就是我刚才讲的几样，你 去买电池的时候让人家给你分好分容好，自己去弄个保护板，搞个壳子装起来就可以了，就是说那种带用的保护板也不是原装的那种表棚，那种火烧主控。他这个 还还有有一个啊，要注意的就是这个米沃奇电池的正负极啊，他是直通电池组的，如果说你有其他的设备啊，直接接正负极的，他这个保护板是不起作用的，你会把这一整组电池全部放干，放到零 这个幺八零五的电芯啊，电压在二点七伏以下，这个电池就会有饿死的风险， 持续放电的话会把这个这个电池搞坏掉。如果真的非得要用这个正负极插上去的话，你要用一个这个低压保护器，比如说这个是五组，二点七 除以下打三三五十五，就是低于十二伏的时候他会关闭在那个用电设备上，一定要到达那个设备上，尤其是电池，就讲到这里吧，讲的不是太清楚，今天思路也不是太好，但是该讲的也都讲了啊，因为电池这个东西不建议大家自己去 看，你要有点焊机可以，没有点焊机你用烙铁，不建议你去尝试，你要用竹焊机，而且要公平烙铁，因为这个头你闷久了，他过热以后他会炸， 他现在虽然说有这个吸烟法，设计的这个吸烟法，他不，他即使不炸的话，他就是说他爆炸的几率小了，但是他还会冒很大的烟，冒很大的烟，因为我当时就呃出现了一个错误，就是这个腹肌啊，当时那个烙铁也不是太好， 他就是一直不粘，闷的久了，然后这个虾孔爆掉，然后满屋子的烟，我这个房间里面包括外面客厅，其他房间全部是这种烟，吓得我直接找一个箱子往里面一丢，放在桌子底下，以为他会爆炸，但是没爆。 当时焊的那个是充电宝的电池，我当时用充电宝第一次玩用充电宝电池去测试的时候出现这个，如果是这种动力电池啊，当时就有可能炸了，因为充电宝电池他这个瞬间放电电流啊，没那么高，这个瞬间放电电流非常大的， 就所谓动力电池过热以后，他这个瞬间发电直接可能爆开，而且你短路也会过热，爆炸等等等等，都会有这种隐患的。 有点焊机的那种看咔咔，这种点上去的可以，像我这种焊上去的，自己没有动手努力或者没玩过的，不建议去，不建议去焊，有的那个点焊机那个便宜点的， 用充电宝带的也还可以，但那种叶片呢，没有其圆润的叶片来说，点不动了。 焊这种的话能凑合，就我买的这个叶片也挺厚的，他焊这种也凑合， 也不一定看得住，要大功率的点才行。好了，这期的视频就给大家讲到这里，带用的电池呢，不建议铺带用的电池，呃，因为这个成本的价格都放在这里放着。 这个时候有些老铁又开始杠了，说我去买那些电池看的新的很，人家都打磨过的，多少一块五一斤， 你买的那个不是电池，你买的那个都是啥？哈哈，电池炸弹。嗯，就是说容量，容量和耐久性不行，有一些的电池是坏掉的，坏掉以后他在他这个机器上面进行一个激活修复， 就会出现像我这种一样的，就是随时穿上去也是可以的，两个月以后 一分钱一分货。嗯，还是那句话，他有这种设备的，他跟电池分类就更准确，他准确了以后他电池他就不会以最低的价格去卖。你想省钱的时候就是花钱的开始。 比如你买了一个正常电池，两百多六点零的，对吧？就像这种的，以前我是卖两百六十五，后来呢？多了，我是两百四十多买的一个电池，我当时就是搞着玩，呃，别人的可能卖就是两百八三百左右，我就是这样的价格去卖。 呃，我不是说去扰乱市场吧，因为我这个货不多，扰乱不了市场，主要就是身边这个朋友玩玩，自己玩玩 就是这种情况。但如果说你以极低的价格你去买新的，那他这个电信肯定就不是三星的或者是二 og 的，有可能国产的一尾的或者其他的。不是说国产的不好啊，国产的价格确实是有优势的。 嗯，但你用久了吧，确实还是差点意思的。差点意思，毕竟他价格在这里放着， 而且讲白了这些原材料啥的，呃，还都是依赖进口啊。就拿这个我们常说的锂电池来讲，我们基本上是依赖进口的， 我们国家的钠元素是非常多的，所以说这个英德时代开发了这个纳电池嘛， 这，这个从这个原材料上我们就没有价格优势，比如说他们自己拿过来自己做啊，成本可能比较低，但是我们从他们国家进口，这个理过来，他价格可能会给我们翻倍，所以我们这个就没有优势了，就是这么一个情况，并不是说我们国家的东西不好。 呃，年意味，国产意味也是非常不错的。嗯，还是看预算吧，一分价格一分货，不要过多的去 去贪图便宜。你比如正常这个电池，嗯，像三点零的二手的啊，正常是在一百四，一百六，这个六点零呢，是在两百六左右吧。 如果说你想两百块钱去买一个六点零电池，或者一百八买一个六点零电池，你第一呢？那你捡到路了，那真的是恭喜你，第二呢。 嗯，就是这个路不好捡，有可能你买到手以后用一段时间就出现这种情况了，你插充电器上，插充电器上也充不了电，不能激活你，这个时候你要拆开看， 呃，你可能会去换啊，修啊等等，你可能花的比买好的这个电池价格还要贵， 甚至那个电池都没有修的价值。你换了十组五组十个电芯，可能比买六点零的好的六点零的还要贵。
