轴瓦的最佳接触面是多少

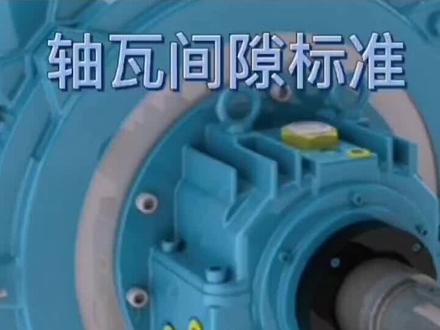

周瓦间隙标准 一、塞尺检测法轴向间隙和侧向间隙的检测多采用此法。对于轴径较大的轴承间隙，可用宽度较窄的塞尺及后薄规直接插入间隙里，可以测量出轴承间隙的数值。塞进侧间隙的长度不小于轴景的四分之一。 轴向间隙检测时，先将轴推到固定端的极限位置，然后进行测量，如不符合要求，应挂沿轴瓦端面或调整只推螺钉。对于直径小的轴承间隙，因间隙小测量出来的间隙不够准确，常常小于实际间隙， 故一般不采用此法。二、压签检测法此法常用来检测肘瓦的顶尖系。压签法比赛持法要准 准确，但交费时间使用的千丝不能过大或过小，千丝的直径最好为顶间隙的一点五到二倍。千丝应当柔软并经过热处理，一般是将千丝加热到一百四十摄氏度，然后放入水中脆火即可， 有时也可用电气线路上的熔断丝来检查。测量轴瓦的顶尖系测量时，首先将轴瓦盖打开，用适当直径和长度十五到四十毫米的千丝放在轴径和上下轴瓦的结合面适当位置上， 因肘颈表面光滑，千丝易滑落，可用油脂来粘住。然后扣上轴承盖，对称而均匀的拧紧瓦盖螺母，并用塞纸检查轴承中分面的间隙是否相等。最后将轴承盖打开，用外径千分尺量出已被压扁的千丝的厚度，再用下列工 是即可求出轴承顶间隙的平均值及顶间隙的平均值。 m b 一 b 二 b 三一一轴紧顶处各千丝压扁后的厚度 m c 一 c 二 c 三一一轴紧中分面上各切四，压扁后的厚度 m v e a 二、 a 三轴紧中分面上 各千丝，压扁后的厚度 m。 放千丝的数量可根据轴承的大小来决定。在轴颈上及肘瓦结合处各放两处或三处都是可以的。无论放几个部位， ae 零二零三、 c 一、 c 二、 c 三、 b 一、 b 二、 b 三等处都要有千丝，才情不允许只在 b 一、 b 二、 b 三处有，而 ae 零二零三、 c 一七二、 c 三等位置 又没有。如这样做，所测量出来的数值不会准确，其所得出的数值长比实际的间隙要大。如果实测顶间隙小于规定之时，应在上下瓦接触面间加垫片，薄壁瓦不宜加垫片。若实测顶间隙大于规定之时， 则因减去电片或刮效轴承结合面来调整，再调整顶键系、增减电片时划口两边的总厚度、音箱等，并且锁下电片不得与轴接触，应留出一毫米以上的距离。 上下瓦在位拧紧螺栓时，用零点零五毫米塞尺从外侧检查。结合面塞入深度不得大于结合面宽度的三分之一。薄臂瓦若必须加垫片时，所加垫片要深入轴承盖与轴承做的结合缝处。装配后，在中分面处用零点零二毫米第三尺检查，应不能 塞入侧间隙，可按顶间隙的一半来计算，或用塞纸检测。后壁轴瓦装配时，单侧间隙因为顶间隙的二分之一到三分之二。轴向间隙的测量滑动轴承两端面与轴间之间的间隙称为轴向间隙。轴向间隙的测量 一般是将轴推向轴承一端的极限位置，然后用百分表或塞尺来进行测量。

发动机轴瓦的间隙为零点零五到零点二五，使用极限为零点三零。发动机轴瓦啥意思？发动机轴瓦是滑动轴承与轴景接触的一部分。形状位瓦形半圆，柱面非常光滑。一般由青铜、简磨、合静等耐磨材料制成。在特殊情况下， 它可以由木材、工程、塑料或橡胶制成。轴瓦分有整体的和分断的。整体轴瓦通常被称为轴套。轴瓦与轴景已配合间隙使用，一般与不随轴旋转。

对开是滑动轴承的装配，滑动轴承呢分开进行装配的，它的安装过程里面，第一个一般的话要进行刮严， 刮严是什么呢？他害怕这个轴呀，下方有一个小的凸起，那么你这个轴在里面转的时候呢，就容易把咱们的轴给他刮伤，怎么办呢？我给你磨磨磨磨磨给你磨的特别光滑，就叫做刮严，刮圆的时候一般先刮下边，下边刮好之后呢，我们把轴放进来，再刮 上瓦。第二个呢就是刮严，要在设备的惊找平之后，应该将所有的零部件全部装上，再看他有没有间隙啊，要知道先下后上惊找平。

轴瓦是直接支撑轴的，当轴在轴瓦内旋转时，由于摩擦力的原因，必然要产生热量。如果轴和轴瓦的接触面不良好，接触时保证在某几个小点或某一块面积上，这样破坏了油膜， 该处所受的压力，所产生的摩擦力必然比接触均匀的地方大得多，婴儿在运转时发出的热量就大，轴承温度就必然高。相反，如果轴和轴瓦接触的很好，各处受力均匀，摩擦面油膜完整，运转时 虽然也发出热量，但热量较小，而且分布在整个轴承上，这部分热量很容易散失，因此轴承不会产生高热。为了保证轴和轴瓦能很好的接触，对轴瓦要进行细致的刮研。

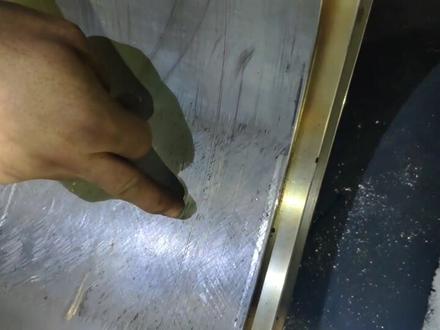

刮瓦一般先刮下瓦，因下瓦是受压的，后刮上瓦。刮瓦要在设备精品以后进行。首先在轴颈上涂一层薄薄的红铅油，然后盘动轴，使轴再轴瓦内正反各转一轴，使瓦与轴颈摩擦后将轴吊起。 结果，在瓦面较高的地方，在刮削时每刮一遍，应改变一次方向，使刮痕之间成六十度、九十度交角，继续数次，接触点逐渐增加，最后色斑均匀分布达到规定的标准为止。

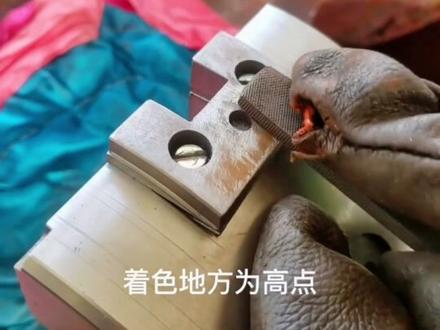

一、涂抹丹红。二、回妆轴把进行着色。 三、查看法位接触情况。四、研磨着色点， 着色地方为高点，重复研磨， 直到着色面达到百分之七十以上合格。

的生涯， 了无牵挂。

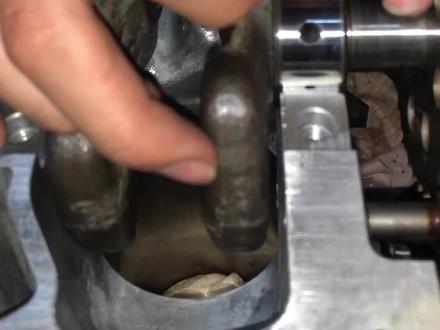

今天给大家展示一下发动机轴瓦间隙调整。首先我们在曲轴和瓦片之间放上塑料线间隙龟，然后安装上取轴瓦盖。一是对瓦盖螺丝锁上四十牛米， 在旋转九十度，对每个螺丝进行锁紧。不经清苦难成人，不经挫折难成事，每个付出的背后都是你成长的每一个脚步。然后再松掉螺丝， 依次再拆掉瓦盖，检查每个走瓦的间隙是否达到标准范围内。

看这个上面这黑点，嗯，对对对，黑点，这就是跟那个走点，走点，接住点，这是你拿出来就是这样的，还是不是这个破了点了？要拿刀子刮刀破了点。

同学们好，下面我们学习滑动轴承这一章的第四讲轴瓦结构。 轴瓦是滑动轴承中的重要零件，它的结构设计是否合理，对轴承性能影响很大。 轴瓦结构设计中要考虑的工作要求有，轴瓦应具有一定的强度和钢度，在轴承中定位要可靠，变异输送润滑剂容易塞射， 装拆调整方便。下面我们先来看一看轴瓦的形式和构造。常用的轴瓦结构有两种，一种是整体式的轴瓦，一种是对开式的轴瓦。 整体式的轴瓦按材料来分，分为金属性的轴瓦和非金属材料的轴瓦。 按照制法不同，可以分为整体式的轴网，也就是整体轴套和单层或者多层材料做成的卷制轴网。 其中非金属材料可以做成整体轴套，也可以在钢套上镶嵌出非金属材料而制成。下面这张图给出来的就是整体的轴 套和卷制的轴套两种结构形式。对于卷制的轴套来讲，轴瓦在这个位置，轴瓦里面我们制备出来了轴承称， 那么卷制的轴套是用板材卷制出来的，所以卷制成型以后，这个地方呢，是有开孔的。 对开式的肘瓦有后臂肘瓦和薄臂肘瓦之分，后臂肘瓦用铸造方法铸造，制造内表面可附有轴承合金轴承秤， 为了使轴承合金以轴瓦贴服的更好，常在轴瓦内表面上制出各种形式的笋头、凹沟或螺纹。我们来看一看， 看对宽式的后臂轴网，这个是轴网，这个就是轴承称。我们可以看到，在轴瓦和轴承称的结合面上头，我们做出了像燕尾槽这样的结构，目的是使得轴承称以轴瓦能够贴合的 更牢固。 薄壁轴网一般用双金属板， 也有用单建筑板，通过连续扎制大量生产出来的，质量比较稳定，成本呢比较低。但是薄壁轴瓦的钢性比较小，受力后呢容易变形， 受力后轴瓦的形状取决于支撑他的轴承做孔的形状，所以轴瓦和轴中座都需要做精密的加工。博弈 周啊在汽车发动机和柴油机上有广泛的应用，我们来看一看，这个呢就是对开式的薄壁轴网，上面这个主视图是在这个地方抛开的视图， 我们再来看一看轴瓦的定位。轴瓦和轴承座之间不允许有相对移动， 轴承在工作的时候，由于轴颈的旋转作用和轴上作用的轴向载合的作用， 会通过油膜将摩擦力传递到轴瓦表面，从而使得轴瓦有沿着轴向或者沿着沿州方向移动的这样一种趋势。为了防止轴瓦沿轴向或轴向有移动，所以 肘瓦必须定位。那么肘瓦的定位方式呢比较多，我们通过下面的几张图来了解一下。首先用紧钉螺钉来定位，大家看这哈， 那么轴网和轴承座在圆周面上头配合，那么为了防止轴网 与轴承座有相对移动，所以在配合面上头我们打了若干个紧钉螺钉。这张图是这个紧钉螺钉的放大图 可以看到，紧钉螺钉不是在配合面上头打的，他的中心不再配合面上，而是像轴承座，也就是比较硬的材料这边稍微一点距离，然后在这个位置上打，这样 子呢，这个紧钉螺钉的这个螺钉孔呢比较好打，也安全啊。那么当用了紧钉螺钉对轴瓦进行了定位以后，那么轴瓦相对于轴承做，就不再会出现轴向的移动和圆周方向的转动了。 第二种定位的方法是用消钉来定位，大家看这张图，通过消钉把轴瓦和轴承座连接在一起，我们可以看到此时轴瓦相对于轴承座就不可能再有轴向和轴向的移动了。 用凸圆来定位也是一种常用的轴向定位方法，在轴瓦的两端做出凸圆来，那么这个图上没有画出在这个位置上 是轴承座，那么突然与轴承座相互接触，那么这样子呢，就使得这个轴承轴瓦呢 不会在轴向方向发生移动，因为突然把它挡住了啊，把它挡住了，所以在这种情况下呢，就实现了轴向定位。 还有一种方法就是在轴承的抛锋面上，在轴瓦上做出定位存。大家看这个地方啊，我们在轴瓦的外援表面上，在这个部位做的稍微突出来一点， 哎，我们伸叫他伸出来了一段土耳啊，伸出来一段土耳，这是主视图上头，大家看这个部位，相应的在轴承做孔 的这个位置，我们做出一个凹槽来，那么将来把这个轴瓦装到轴承座上头，那么这个凸饵就对准的那个凹槽嵌进去， 这样子，那么很显然轴瓦就不可能相对轴承座发生轴向的移动了，实现了轴向的定位。 好，这个呢是轴瓦的定位。最后我们来看一看油孔和油槽，在轴瓦或者轴井上开设油孔和油槽， 目的是将润滑油导入到摩擦面间，液体动压精强。轴承的油槽结构有轴向油槽和周样油槽两种形式。开设油槽的基本原则是 未避免对轴承承载力的降低，油孔和油槽尽量开在非承载区。 对轴向油槽来讲，一般不做成轴向通槽，下面我们分别来看一看轴向油槽的结构和轴向油槽的结构。 轴向油槽分为单轴向油槽和双轴向油槽。 对于整体式的镜像轴承来讲，如果当轴景是单向旋转的，载河的方向变化比较小的时候，一般采用单轴向油槽， 油槽开设在最大油膜后有度对应的位置，在这个位置上的油膜压力比较小，所以呢，润滑油 进入轴承比较容易，我们来看一看，这里给出了一个实力，这个是轴颈，这个是轴网， 那么我们可以看到这个是油孔，这个是轴向油槽，这个轴向油槽开设到了这个最大的油膜厚度，这个地方 对开式镜像轴承，当轴景双向旋转的时候，一般采用双轴向油槽， 油槽多开设在轴承的抛粪面处，目的是为了避免润滑油从抛粪面处过早的流出。我们来看一看这样的一张图， 这是上半个轴瓦，这是下半个轴瓦，这个位置是轴瓦的抛分面。可以看到对于双轴向油槽来讲，那么它是开在这个抛分面处的， 这个呢是他的左视图，可以看成是在这个位置抛开以后的左视图，这是油孔，这是油长。 借助于这样一张图，我们可以看到这个油槽并没有开通，所以在这些位置上头 形成了一个油霸，我们叫他为风油面，这样的这个油就不容易从端面泄露下去， 所以的话呢，轴向有草，一般不是开通的。 好，这一讲 我们就讲到这里。

发动机大修成败的关键因素呢就是轴瓦的阶隙，阶隙不对，努力白费啊！现在呢，教大家一招非常简单实用的调整轴瓦阶隙的方法，注意听啊！找一张复写纸， 剪成这样的小长条，他的宽度呢，要和瓦片的宽度一致，然后将副鞋纸垫在瓦贝的后边，另外给瓦的表面呢涂抹硬泥， 再按标准的扭距呢，给他装上去，旋转曲轴十圈以上。再次拆下来看一下吃和面，你看这个碗片吃的就非常好，星星点点的，非常的均匀啊，相当的 ok， 学会了吗？学会了记得双击啊！昨晚坚持不对，一切努力都白费。

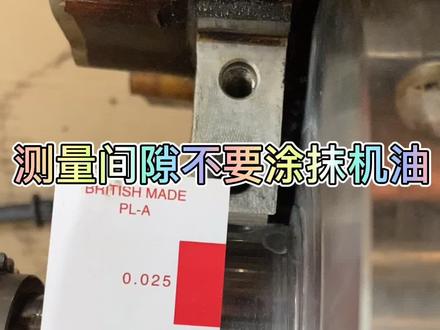

这是一个和瓦特梁这个走瓦间隙的一个粮食啊，他怎么工作的呢？就是把这个粮食夹到这个取轴和瓦垫中间， 把它夹紧了之后他会整个散开来，散开来之后我们就看这个粮食被挤压的程度是多少，就能量的出来这个间隙是多少， 现在我们看一下已经量过的两个，你看这个大概是在零点二五左右，零点零二五左右这边的这个的话呢是差不多也在零点零二五左右，说明这个还是 比较正常的，他是越宽说明这个走瓦的间隙越小，他如果越窄，说明这个走瓦的间隙越大。

零点零三八，零点零三八， 零点零三八，基本上没差多少。不管啊，没事。
