ecu 呢，免拆图取和刷写的时候呢，会遇到 flash 区域数据和 eprome 区数据，那什么是 flash 区域数据和 eprome 区数据呢？他们之间有什么区别，分别什么时候能用呢？我们一分钟来了解一下。首先呢， ecu 在软件设计时，就程序和数据呢是单独管理的， 根据不同的控制任务呢，分为多个区域，比如说零部件信息配置区，动力参数区、排放参数区和故障诊断区等。那么 flash 区和 e pro 区呢，属于芯片的物理区分， flash 区数据呢，可以理解为 ecu 的主要部分，那刷写刷的呢，也就是这部分数据正常刷写呢，都是在这个 flash 区进行的。 eprom 区存储的一些数据呢，是比较难插储，稳定性高，所以只有在免拆刷写的时候呢，才能刷到 eprom 区。像是 c 八， ec 五等这些 ecu 的 q 码防盗信息和一些不可 清除的故障码呢，就放在 eprom 区，所以 c 八一的故障码呢，是清不掉的，他需要刷取呢。清码数据实际呢就是在消除 eprom 区的数据。在进行免拆刷写时，一些轻卡或者皮卡为防止刷完防盗激活， qr 码丢失等情况，还是备份好 eprom 区的数据哦。

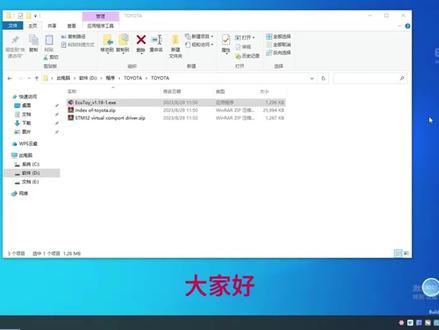

大家好，今天我们讲解一下 k t m 丰田编程器的安装及使用方法。我们下载好软件以后会看到几个程序包，第一个为应用程序，第二个压缩包里面是接线图， 第三个是我们的驱动程序，我们先解压一下接线图， 再解压一下驱动程序。 首先我们打开 s t m 三二的驱动程序，根据我们的电脑系统 x p v 七或者 win 八 win 十， 如果我们是六十四位的系统，选择六四，如果是三十二位系统，我们选择 x 八六安装即可，然后我们双击安装即可， 然后打开我们的应用程序， 打开以后我们选择上面的选项， optice， 选择 port， 如果驱动安装成功，就会显示设备的安装口，点击 open 打开， 这样我们就可以和我们设备连接成功。 然后我们找一下接线图，大家需要注意的是，电桩的发动机电脑版外壳的编号并不一定对准确的方法，开版以后根据电脑上面的编号， 我们这款电脑版它的编号是二七五零三六三四幺零。我们打开接线图， 选择相对应的电脑编号，我们打开， 在我们的接线图上面也有显示此编号电脑的 c p u 型型号或者芯片 上面的编号去选择我们这款为七六 f 零零七零。第一步，用我们的使配器的两根线去连接发动机电脑的插口， 连一根地线及火线给电脑板供电。 第二步，找到我们的 gtag 接口，用我们赠送的焊盘焊上。 第三步，此款电脑要从背后引一根 but 点如下， 我们把引出来的 body 点插到我们齿配 对齐板上的一根 bot 针上连接我们的设备即插线。需要注意的是 boot 点一直对着电脑板内侧，另外一边一直对着外侧。 连接好以后，我们打开我们的应用程序， 从此选项选择对应的 cpu 型号， 比如我们这款是七六 f 零零七零系列。 打开以后，后面的选项就可以选择 read 读取， white 写 第三个代表了教宴，我们操作如下， 首先我们点击 read 按钮读取数据， 数据读取成功， checks m 也是 ok 的，还有它的硬件 id。 第三个选项代表了验证， 点击它 验证成功， 这样的话我们就不用读两次的数据去做对比来保证读取数据的完整性。最后我们点击保存， 保存成功。如果我们需要写的时候，点开 open 按钮， 打开相对应的数据，点击外侧写入即可。 在于丰田的电桩的发动机，电脑做一些数据修改的 时候，可能会因为编号不对写入不了，我们的 k t m 丰田编程器可以完美地解决此问题，只要 c p u 型号一样都可以写入。好，感谢大家。

啊，大家好啊，呃，我们这一期做一个什么呢？什么节那个讲讲解呢，就是 pcm 软件这个操作界面啊，包括它的一些使用特点啊，我们在 日后的这个视频里面，嗯，反复的给大家讲一下。首先 pcm 这个软件呢啊，他打开的界面啊，是这样式的啊， 上面这个下拉第一个下拉彩条，是两个硬件的选项啊，啊，一个是这个是看的啊，一个是 open 炮啊， 是这个 sm 二，这个就是什么呢？就是咱们这个啊，咱们这个 eco flash 这个硬件就可以啊，就这种硬件就可以。还有一种就是透明一路， 如果你选择 oppo 就是透明的 obd 啊，透明的 obd 啊，这是硬件的选择，就是你你在读的时候可以选择这两种硬件都可以选择啊，但 oppo 就透明 obd 这个侧重于啊，日系的 obd 读系啊，他比较方便啊，携带方便 啊。然后呢，下面这个是开通的协议啊，开通的协议和功能的开通啊啊，这块是协议的选择啊，这协议的选择有两种啊，一种是按照车型进行选择啊， 还有一种就是直接下拉按照协议啊，就是前面这个啊，六十四啊，四十五啊，五十三啊，前面这种协议来进行选择啊，这两种选择方式啊，这个是 别的意思啊，这是读啊，识别完了之后就可以读啊，这个三角的位置是写的，写加载数据管理写的意思啊，管理写的意思 啊，这是整个软件的操作界面啊，其实他这非常简单啊，非常简单啊，这里面咱们最常用的啊，说这个开板和这个奔驰方式的，他就是五十三号协议，是开板协议啊， 五十三号协议是开版协议，但是他开版读的东西，这个 cpu 的选项呢？就是 t c 幺七系列的啊， t c 幺七系列，只要你的发动机电脑上面是 t c 幺七系列的，幺七二八幺七二四 四啊，幺七九幺幺七九三的这些啊，都可以啊啊啊，当然他也可以这个也可以这个选择，这个是奔驰模式。七十一号就是不开版通过针脚读的这个模式啊 啊，这里面的变速箱啊，这里面的变速箱也是奔驰模式啊，五十八号协议也是奔驰模式通过这个针脚来进行读写的啊，剩下的这些都是 obd 方式啊， obd 方式读写啊， 这我们就大致把这个软件的整个操作界面啊给大家讲一下。

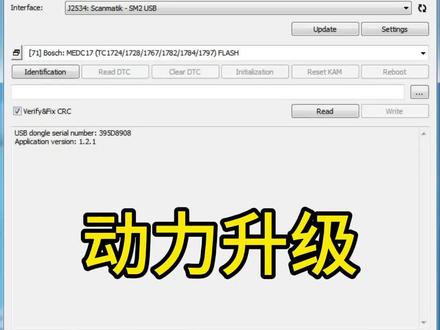

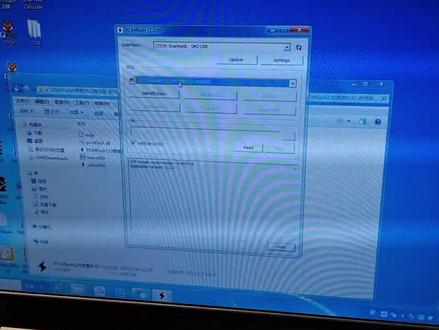

e car flex， 它的软件是英文的啊，很多人用不明白，给大家讲解一下怎么使用这个七十一号协议啊，主要针对的就是博士的不开板，直接插线读数据啊。 接线接好之后，我们随便选一个，识别一下发动机电脑型号， 识别出来之后大家注意看啊， e c u 型号出来了，幺七二四， 我们上面选的是幺七二六，幺幺七六二，不对啊，我们选这个幺七二四，哎，先读这个一方一批中数据 啊，然后点 read 读点四， 正在读取数据啊， ok， 这个就是数据啊，保存， ok， 下面我们再读一下 flash 读 是这个 fs 文件大啊，读的时间长，我们这块加速了，正常读的时候没有这么快。 动力升级，发动机电脑克隆啊，发动机故障码关闭，关闭防盗，很多 功能啊。 嗯，点保存，只要动电脑数据的时候一定要保存好，原始数据啊，一定要保存好，要养成好的习惯，读取完成。

大家好，今天我们读取一款丰田电装发动机电脑，型号为二七五零三六二六幺幺， cpu 型号为七六 f 零零三八 x。 我们打开提供的接线图文件，在里面并没有发现后缀为二六幺幺的接线图。 下面我教给大家怎么正确的接线。我们打开接线图，找到近似的编号，编号如二四四零。 我们打开以后，接线图上会写到正确的 cpu 型号，两千四百四十的 这款 cpu 型号也为七六 f 零零三八 act。 我们再对比一下发动机电脑 ecu 的插针，和我们的二六一一的插针口一样， 我们根据接线图提供的正极和负极去连接给发动机电的供电。 第二步，我们在 gtech 口上面连接我们的指针器插针 连接好以后，我们要去找到正确的 boat 点，只要是七十六 六 f c b g a 系列在最上面一排，从左组第二个针脚即为 boot 点， 我们从第二个针脚用万用表的通断档 根据线路走向连接到方块里面的 boot 点。我们正确地连好适配器以后，就可以读取数据。需要注意的是，我们的适配器座 电路板裸露部分一直朝着电脑版的内侧，另外一面对应外侧 给好供电。连接好 boot 点，我们就可以开始读取数据。我们打开我们的编程地址应用程序，点击 options， 点击 port open， 打开连接我们的设备连接成功， 选择对应的 cpu 编号，我们开始读取数据。 读取完成，感谢大家。

收了一个快递啊，贵州遵义 零三四九零六零五七 eh， 我是的发明电脑，那么一七点五点二零，这个是客户之前就跟我们沟通过，这个电脑之前升过级，然后现在还是会偶尔报故障，所以我们再把这个数据改一改，接下来我们就打开， 我的电量是 m， 一七点五点二零， 我们看下电脑，打开配铁米板啊，设备车型选择，找到大众选择车型，对，我们平常的直接用高六进去， 然后找到幺七点五点二零 啊，查看这些图，他这个一片呢是在九五零四零， 还有一个单名机幺零 f 二七五的啊，我们打个箭头，打个箭头，我们可以对比一下版，他这里幺七点五点二零和一七点五点三零这个都是一样的图，但是他里面分两个类型的版，一个的背面是这种，和上面是一样的， 一个是下面这种，这是另外一种接线的方式，所以很明显我们要选用上面的这个不一样，我们选用上面这种， 所以我们按照这个电图把这个线接好，但这个图有问题，这个图是不正确的，这个图上面什么电源？一会我们给大家讲一下怎么解决这个问题， 加好键图托，我们就点下设备，点自动识别 好通行错误，检测电源连接，所以重新检测，经过我们重新调整之后就已经识别到维修了， 看一下微除仪器， 然后我们现在开始来读一下这个文件，好吧，点一下读去看下，这边已连接，连接 ecu， 外部 flaxy， 等待 ecu 识别中， 上面读取单片机，这里有一个进度条，然后右边这个框框是一个 iundowevo， 一个信息对话框，然后博士这些东西，但这个设备现在已经用的不是很多了，现在都是些免拆的设备，但是这个这个电脑的话他还是需要，他是用 k 线传输的，他是需要开盖读写，他能够把数据读出来，我们数据马上读出来，然后保存 好，数据保存我们给他命名啊，贵州、遵义，贵州 做比较， 我们底下都可以看出来这个水平，他的数据只是在 a 零七四，零七四幺，将零六改为零零， 其他都没有改变，都是软件加的出来的，也就是大家经常把数据发出去，然后给他改好发回来，他这个有规律的，如果这个地方原车的数据是零三零六，就改成零三零零，把零六改为零零，还有一种数据是零七三零这这个选项，把这行里面零七三一和零七三这里，如果这个地方， 如果这个地方原车是零六零三，那么就把零六零三直接改为零零零零两个类型，这个是有规律的，然后加载之后写入，然后这个故障就会处理掉了，我们就找这个数据写入，我们点写入，我们打开这个所有文件，找到这个 文件不能写入，都是加载过来不能写入，所以我们手工的把这个文件改一下。啊， 我把这个文件关掉，把这个改为点滴滴，点滴题 f 啊，再次加载， 再次加载，然后数据就可以了。这边其实就是很简单的那个后缀改为了边的格式，通过 dtc 过这种关数据软件之后，你其实只要把一个后缀 dt 边改为 dtf 就可以识别的，都不需要做任何操作。 这里会弹出是否对文件做效应和然后做了效应后数据 变化。如果你在导航仪式后，建议不需要做。如果是写升级数据，请选四，我们这个属于是写升级数据，所以点四。如果是导数据，导数据的意思就是，呃，直接克隆，我们这个很显然不属于这一类。然后点四做效应和成功，然后点确定， 然后这样就可以开始写入 yplins， 请等候 eco 识别中， 需要一点过程，然后就开始写入。 在行的过程也是大概需要好几分钟。这这台车数据关闭之后，呃，一部分是一部分车型是可以用的，但是同样的发动机电脑，可能数据关闭之后问题依然不能解决。这个问题只说是维修中间的一种尝试，并不是说绝对可以解决，所以不能够完全依赖。 我的书已经写完了，写入完成，写入完成 我就打包发给我们的客户，发给我们粉丝可以看一下整个过程就拍给大家，感兴趣的朋友可以评论区留言，和我一起探讨汽车链子，汽车医生用的东西。呃，探讨一些比较常用的设备，经济实惠的大家都能够用得起，用得到。会用的设备， 我们重新把它装回去，然后就可以发走了，装上模式准备发走。

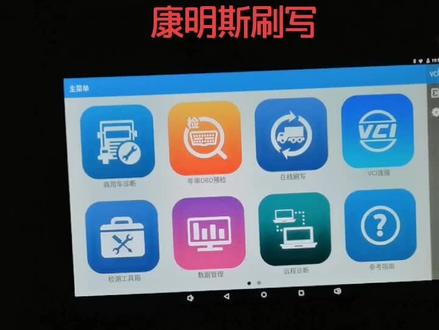

刷程序，平板联合，无限选择，正向刷洗，选择科目四 啊，点击下一步确定。 进入系统以后选择电脑板刷鞋，先读取他的备份模板，点击此处命名我的名字龙，下一步，点击下一步读取， 读取完事以后点击确定，点击确定以后重新进入， 进入以后哈，要记住发动机的类型编码 bbv， 还有一个是 e4m 代码四 s。 九零零六点二一，点击电动马刷线，然后点击刷小数据包，点击此处， 点击这个三十九零零六， 点击进入。进入以后找他的六点二一，这个啊，点击下一步， 点击下一步，点击下一步，在这重新对一下 cs， 九零零六点二一， 对好了以后点击下一步，开始刷洗， 发现成功以后点击确定， 再把模板程序刷回去， 然后点击确定， 选择电动板刷洗，记住这个发动机类型编码，然后选择用户配置，点击此处 bbv 九零零六这个这是刚才明明的我的名字，按点宣布 开始刷鞋， 刷写成功以后点击确定，然后再返回进入系统，看有没有故障码， 进入系统多区故障码系统正常。

大家好啊，呃，今天我们讲解啊， e c o 读写设备及读写过程的第九讲啊， 呃，就是关于啊，不管是用 eco、 flash， 然后还是用这个其他的设备读写，大众奥迪 m e d 幺七点五点五啊，这个这款发动机的 读写特点啊，他加密的和不加密的读写特点啊，呃，下面呢，我们通过这个图片啊给大家做一个讲解啊， 大家可以看到这个发动机电脑的外形啊，这个 m e d 幺七点五点五的发动机电脑，大家在读写的时候有很多产生了一些啊，很多迷茫的些时候啊，很多产生很多迷茫的时候， 为什么会产生迷茫的时候啊？这个发动机电脑的啊，特点是什么啊？我们在这一讲里面给大家做一个讲解啊，这这个电脑呢就是一个客户啊发来的读写不了的 啊，都写不了，那我们嗯不先说结果啊，咱们往下看我们这个做的过程啊， 当我们在我们的服网站啊查查询， m e d 幺七点五点五的时候，我们可以看到我们这个图纸里面有啊，啊， 可以看到这个图纸里面有这个好多种啊，好多种啊，我们仔细观察发现呢，这个 m e d 幺七点五点五的这个发动机电脑呢，有两款 c p 看没看着，大家可以看到吗？有幺七六六，有幺七六七的啊，嗯，这个是第一个知识点啊，对，第一个知识点啊， 那好，我们看到第一个知识点之后呢，我们也可以看到是什么呢？相应的叉二七设备里面啊，他也看到了， 也是分类的啊，有幺七六七的，有幺七六六的啊，所以说他这里面人家也是给你做一区分了啊，做一区分了啊，好，那我们再说一下，看啊， 可以看到啊。 好哦，我们先暂停一下啊，那好，我们再看一下他这个接线方式啊， 他这个告诉你需要先把这个短接完了之后，先把密码读出来，然后呢再按这种方式把数据读出来啊，好，那我们再接着往下看啊， 那我们从上面的图片观察，我们发现一个规律没有啊？发现什么呢？就是都是啊， m e d 幺七点五点五这个发动机电脑， 但是他的 cpu 却有两种啊，分别是幺七六六和幺七六六幺七六七的型，这个两种型号，这个 两种型号呢，给我们在使用的中产生很大困惑啊，因为大家都喜欢这个用奔驰方式读起，那他很多时候他不 没有办法打开电脑，他就什么呢？他在做电脑识别的时候，哎，我我选的幺七六六识别不到，奔驰方式读识别到，或者幺七六七方式识别到，其实他 cpu 实际是幺七六六的，他识别不到，那肯定读写不了，他就找不到原因，其中原因啊。 那大家在读这款发动机电脑的时候， m e d 幺七点五点五的发动机电脑的时候，你要用奔驰方式读写的时候，那你要识别的时候要两种方式，两种 cpu 都选择识别一下 啊，有可能是这种 cpu 能识别，有可能是另一种 cpu 能识别到，哪种 cpu 能识别到，就选择哪种奔驰方式 读写就可以了啊，这，这是这是第一个知识点啊，第一个知识点啊，那第二个知识点是什么呢？ 啊？啊？第二个知识点是什么呢？就是还还有一种可能，就是什么呢？你用方奔驰方式，这两种方式都识别不了 啊，这时候的你就要脑子这，呃，在我们的心中就有一个想法，是什么呢？这个 cpu 有可能是加密的啊，是加密的， 那加密的方式啊，你是用 obd 好，是用奔驰方式，你是无法读取的数据的啊，这时候呢，你就要选择什么呢？选择开版读写的方式，把数据读出来啊，开版读读数据的方式，那开版读的时候呢，我我们不管 是用一卡儿 flash 也好，是用叉叉幺七也好， damage support 也好啊， 那好，那个那么下面再接着讲啊，就是什么呢？如果是加币的，那你就要考虑用这个开版方式进行读取啊，首先呢进行这个 cpu 的解密啊，解密，解密成功完了之后啊，再去读写数据啊，再去读写数据， 其实我们这个网站上的我们服务网站也好，包括他这个叉七也好，还是 demospop 也好啊，包括这个其他的一些 设备啊，在这款电脑这个读写的时候都有很详细的使用说明啊，所以说咱们在大家日后在读写数据 的时候啊，一定要看清楚人家的说明啊，一定要看清，他虽然是英文的啊，随着我们不断的学习啊，和我们对设备的使用和应用啊， 大家要理解设备的使用特点啊，使用特点，同时呢在读这种啊，电脑特殊型号的一些电脑，他的一些特殊案例的时候，自己的心中要做到什么呢？先做到心中有数啊，把这个 这款电脑的技术特点要了解了，那在你日后读写这个款发动机电脑的时候，会带来事半功倍的一些好的好处啊，就是你可以啊，可以用很简短的啊方这个 个思路来进行判断啊，这类发动机电脑读写的一些特点啊，这是呢，我们日日后啊，嗯，也会少走误区啊，也少啊，也有很多人呢，在我陪在这个我的产品用户呢， 很多人喜欢钻牛角尖啊，就是什么呢，不愿意听别人的建议，我觉得呢，希望大家呢都是在日后把这个学习工作都放在前面啊，日常呢，去了解这个设备的特点之后， 那你再去在应用某些设备的时候，那你可能你对设备哪块的使用特点呢？包括对你日常的维修工作呀，你包括你设备的选择呀，那有很大的帮 帮助我啊，有很大的帮助，就是我觉得我知道自己的设备啊，优势在哪，劣势在哪，包括我这款电脑呢，我我读写的时候要注意什么，那在这个时候的提前工作就要做好学习啊，了解一些特殊电脑的读写的时候的一些技术特点啊， 好，那至此呢，这个我们通过这个看这个啊，我们这个 p 呃，这个 ppt 啊，到时候我们这个到时候都会发给大家啊，这个 ppt 这个操作啊， 那当我们了解这些之后啊，再读 m e d 幺七点五点五的电脑的时候，就游刃有余解决我们的日常工作啊，这样式呢，我们就不要去走到误区里面啊，走到自己的这个世界里面啊，好，那今天呢就关 关于 m e d 幺七点五点五这个发动机电脑的读写讲解啊，就讲到这里啊啊，这是我们的第九讲啊啊，完事了啊，谢谢大家。

ecu 克隆设备怎么选？这是客户定的一套 ecu 克隆的编程器，它主要是拿去做这个动力升级跟平面故障，我们看一下 这个是微 flash， 主要是做这个动力升级，还有克隆 ecu 跟 tcu 的数据电脑像关闭故障码，屏蔽要素等，还有这个 ecu 的数据修复都是可以做的。支持的协议也是非常多的， 设备支持五种无线模式， obd 模式，全程的这个短路保护，还有设备自动报警，防止电脑坏了损坏，功能非常强大。想要做动力升级跟这个 ecu 课程的朋友可以找我了解更多的详情。

大家好啊，今天我们用这个 eco flash pcm 高版本的软件来读写啊，果粒珠的宝马保时捷 和我们市场现在比较火主流的零八九啊，进行数据读写。首先呢我们读这两款零八九，我先我们先读第一款，看看能不能读。 咱们先看一下这个新协议里面啊，咱们找到咱们，因为咱读先读零八九，咱们先找到零八九的图纸， 嗯 啊，图纸按着这个图纸接好啊，我们按着图纸接好啊，把软件打开 选择啊，最新的协议就是二号协议识别的版本号，这就是他的 e p r 啊，我们可以选择读 这它的 epu， 可以识别它的 cpu 型号啊，二九九的 保存它的 e p 路母数据啊，读它的 fresh 数据啊。 呃，针对国六车啊和这个 m d m d 一和 m g e 的哈，他的读写方式是不需要解密点的啊，只要学解五个线，一般都是解五线，两个电，一个 d 看线就可以了，就可以把数据读出来。 目前为止我测试了哈，像这种版本啊，是不能做克隆的啊，我是没发现，目前市场是有设备的，克隆这个设备啊，克隆这款电脑啊。

大家好啊，咱们看一下这个 d q 两百啊，就是零 a m 啊，这个 d q 两百的变速箱电脑啊，它的第二种啊， 外形，他这个这种外形的就是不带测速传感器的啊，不带涡轮涡轮转速传感器的，他的型号是啊， 九二七七六九亿的啊，这种大家可以也可以看到啊，同样的方式，我们连接好啊，连接好啊，连接好啊，线数连接好啊，那这 这种读写方式啊，是奔驰方式啊，因为我们这个线就是啊，就这个线呢，是用这个线改造的啊，这叫奔驰线啊， 有很多人呢，有很多那个客户呢，用这个 obd 的线啊， obd 的线啊，接到这，然后用这个 obd 插头插到这上面啊，然后呢选择啊，选择这上面的选项啊， 就五十三号协议这这这上面的选项啊，他可以识别，但是读不了啊，因为他这是虚拟读写的啊， 那好，这个插一个话题啊，然后我们像将这款变速箱电脑啊，这个读写软件操作部分给大家讲一下啊，但我们可以看一下啊，我们说了这个在这个五十八 号协议里面一点二一版本的啊，他的这个变相的选项呢？还是这四个选项，但是如果我们选择刚才我们读这个啊，七六九 d 的话，是 mqb 的平台啊，咱们点识别可以， 但是如果是七六九一的，我们点这个平台可不可以呢？我们识别一下啊，可以看一下， 看我就识别不到，看不着是识别不到的，那我如果我们选择下面这个 d q 两百啊，个二这个啊这个选项，我们点一下视频啊 啊，我们可以看到啊，这个变相电脑和我们之前看到那个识别的啊， dq 两，直接显示 dq 两百的啊，他俩是不一样的啊，那就是这个说明呢，我们在 在读读这款变换电脑的时候，只能选择 d q 两百格二这个选项啊，然后我们点择选择读啊， read 啊， 我们读的也是一 p room 啊，首先读的是一方啊， 然后保存啊，然后我们再读一遍它的 flash 啊， 这两本歌儿歌儿的啊，这个东西细节是非常重要的啊，细节是非常重要的，大家一定要看看清楚啊，如果你要用枕头 看电脑啊，在识别的时候，如果是啊，是 dq 两百格二杠 m 的，那这款目前为止这个 pcm 这个版本是不支持的啊 啊，这就是读它的 flash 分区的啊，这个一个过程啊，呃，这至此呢，这我们 dq 两百呃零 amdq 两百的啊，第二种变速箱的读写方式啊，给大家演示完了啊。
