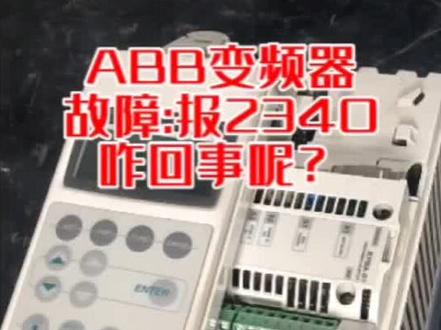

哈喽,大家好,我是李雄刚,今天早上有位客户打来电话,他们有一台 abb 八百系列的便民器,一启动就报二三四零,这个故障我在我的抖音视频里面第二百五十二期 与大家分享过,今天我再给大家讲一下,大家先看一下客户发过来的这个视频。 好,这个大家都知道,二三四零是输出短路,那么有这三种情况, 第一种电机短路,第二种电机线短路,第三种就是变频器内部短路。那么我们 要首先排除掉是电机或电机线的问题,拆掉便民器输出端接线,单独启动便民器,看他是否跳二三四零,如果不跳二三四零,加频率到五十赫兹, 测量期收出三项电压,看是否平衡,如果平衡的话,那么我们就要去主要去检查电机或电机线。 如果说一启动还是报二三四零,那肯定是辨明器内部的原因哦,这个时候就需要维修。 首先要拆掉变名器,取出变名器每一项的驱动部分和模块,单独给其家电测量启动,看他 是否报二三四零,哪一项报二三四零,哪一项就有问题,更换驱动或安利微信模块即可。好啊,今天就讲到这里面,感兴趣的朋友们点赞收藏,感谢大家,下期再见!
粉丝2.7万获赞14.8万

这台变频器呢,现在是报二三四零故障,咱们看一下这个,现在这边故障代码爆出的是二三四零 啊,咱们现在怎么排查这个故障呢?首先呢首先呢看这个地方,咱们这个变频器这边有一个端子定义, 按对应的按键,这边会弹出这个页面,在这个位置呢会显示二三四零故障对应的每一项 igbt 的一个状态。现在二三四零故障报的是优项,上桥出现了问题, 那么咱们现在就把变频器断电,等放电结束之后开盖检查 igbt 是否正常, 首先显示屏确认母性电压已经放到最低,然后观察 咱们的这个视窗, dc 指示灯已经熄灭,急停拍下,这个时候呢咱们就可以断电开盖检查 igbt 状态,咱们拿到万用表之后,要把万用表打到二极管档, 然后测量咱们的 igbp 的优项的上调, 咱们现在呢检查这个变频器的 i g b t 处发状态是正常的,这样呢咱们就甩掉变频器的负载标量,开变频器检查变频器内部是不正, 以判断是否外部设备造成的变频器或短路故障。啊,这边呢负载已经甩掉,现在咱们变频器已经甩掉负载,将变频器修改为标量模式, 咱们现在外部启停运行变频器,看一下他的运行状态,这个时候呢变频器可以正常输出,频率上升,说明是由负载引起的。变频器报二三四零故障,这样故障已经排查完成。 呃,刚才的这个故障是由于外部负载引起的,变频器爆二三四零故障,如果说变频器爆二三四零故障,观察这个页面所有的点都是绿色,没有红色的,那么这样呢,就有可能是由于 dsp 模块损坏引起的故障物, 这个时候呢,要进行 dsp 模块的更换,首先咱们在确认显示屏显示目前电压很低,然后视窗指示灯灭的情况下,再次确认 dsp 检测点母线电压为零,这时候呢进行 dsp 模块的更换,拆掉光纤,拆掉母线检测线,拆掉后端两只安抚插头, 恢复接线,进行试机。一、 dsp 模块更换之后,设备运行正常,这样故障已经排查完毕。

大家好,今天我给大家拍一个 abb 的这个变频器。师傅,这个 abb 变频器咋了?呃,他是报二三四零,运行一会报二三四零。像这种情况的话,运行一会报二三四零。说明我们牌一般是公式的,一般是 这种。西湖一般待多长时间嘞? 大概得大半天吧。大半天?老铁们有啥需要修的啊?尽管实际啊,我们师傅这个维修的技术还是很棒。好,今天就录到这里啊!

嗯,这是两台 abb 八百的变频器电源驱动版。客户这个机器比较大,客户直接记过这两块板啊。 接着两块板过来维修,因为主板和面板连接线,这我都有。然后现在已经修复正常了。跳的故障是二三四零炸鸡模块, 现在修复没问题。有想学习又想维修便秘器的可以联系我啊。这块也是这块,他这肯归这块也有点问题,都换了,都修好了,这驱动 修复正常。


师傅,怎么啦?这个,呃,这个变频条条显示故障代码吗?啊?显示,看一下 哪一个爆了啊?爆了个过载,变频器已经爆故障代码了,是变频过载,师傅说电机带不了负载,一运行就爆。 ol 是变频器过载的意思。 看一下那个电机在上边,这是个倒轮,里面是电机,用手转没问题,很六道。找一下电机, 看一下电机在哪,这里面是个小电机,师傅说缠上线以后一拉线一用力, 他就保过载弹吧。感觉电机没有劲,要不就通上电,让他转起来看看什么情况 好。它的运行频率一百一十四赫兹,咱们平时见的普通电机都是五十赫兹,这个电机还不一样。去看一下这个电机,再运转, 听电击的声音感觉好大呀,不太对头啊,我也说不出哪的原因。 关掉变频器,电机慢慢的停下来,这么看电机转的挺六道,看 外边这个轮是不是感觉有点不同心呀?还是说我的眼神有问题,是不是电机有问题导致的变频器爆故障代码呢?说电机没有劲,那又是什么原因造成的?电机没有劲,拉不动负载,用手活动。这个轮 感觉有点打光,你听 我拆掉,惦记外照看一下 电机看着像一个普通的电机,刚才是这个轮打光还是走打光呢? 是轴电机轴打光,再送上电,听听声音。 嗯,声音不对,电机的原因。既然怀疑电机不好,那就拆下这个电机, 因为他们要着急生产,所以说赶紧拿出去修一修,拿出这倒轮, 他妈还四线的呢啊,有个地线你看了吗?他这个线从后边出来,你见过没有?嗯, 扫堂了吗?扫了吧,这个这个这个这个不行这个。嗯,这个不行。这个挂的很厉害,已经打光了吗?嗯,挂的很厉害。扫堂了吗? 看不出来了,反正是挂着很厉害的,应该电流偏大了。看这一块应该这声音爆爆过窄了,听得动静我我就说声音爆过窄了。嗯, 点击应该会听到。线圈没问题。嗯,线圈不要动。嗯,他这一块也光这一块也光。这个这个这个轴承,嗯,都光了。这个轴承光是在预料之中的,这个要换,而且得换好的 轴承完了,另外它的转子是磁铁的。带磁片。什么电机才带磁片呢?看着像三项普通的一部电动机,但是它不是 还是个泳池电机,这种电机轴承不好会影响变频器过窄吗?咱们常说的四伏电机就是泳池电机,是电机的原因造成过窄的吗?请大师聊一下。 像这种变频器能带一部电机,就是普通电机也能带变频电机也能带这种泳池电机?对啊,泳池电机啊,泳池电机就同步电机就同就同步电机。就是转子带磁片,带磁片的。对,带磁片的就这种磁片。 他那个转速要求挺高的。转速一个转速,再一个就是出力大。泳池链接的话出力大啥意思?有转距高?就是说同样情况下就和掰手腕似的啊,劲更大的啊。啊。就是一就是一,接下负债以后就报五二。二和那个 和那个轴承打光光有关系吗?嗯,这样晃的话,他对这个磁力线的切割上肯定是有影响。这个这个有两种可能,刚才说一个是这个轴承轴承问题引起的,轴承问题引起的,他这个 收电机他这个向位出现偏差,就是他本身造成的过载向位轻微的这个样,他会影响他的电流,对,肯定会影响 音响电流。嗯,音响电流这样,这样就说通了啊。还有一,还有一种可能性就是四十。四十啊,怎么就四十了?就是你知道这个磁磁场强度,这个磁磁片的磁场强度它是有规定的 啊,磁场强度石尺也是他可以造成这种故障的啊。第三种可能性就是本身变频器这个电流检测,嗯,电流检测出出现偏差 偏差也会造成这种故障。有这三种可能性,维修就把这三种可能性逐一排查,然后最大的可能性 电机,电机本身轴承坏导致的是百分之九十的可能。嗯,好了,电机修好了,不打光了,好了装到设备上去试试。 哦,忘了五一放假了,那就开工以后再看看电机好不好。感谢您的观看,请多指点。

变频器的故障代码你都知道吗?米儿给大家整理了一些,如果需要的话,待会可以截图保存或者点收藏,希望能够帮助到你。

今天这台观光梯出现故障了,这个观光梯也是运行中急停,不知道是哪里的问题。这是一台无锡中袖的主板配的细微变频器, 现在电梯还在正常运行,我们只能通过故障记录查看一下,看看我们能不能找到故障原因。据同事反映,出现故障时是变频器爆故障,主板也爆故障,咱们现在查一下, 看看变频器的故障记录。变频器就爆了两个故障,一是欠电压,二是速度丢失,欠电压可能是当时出现故障后断电导致的,这个速度信号异常有可能是当时的 变频器爆的故障。现在我们重点看一下变频器。首先排除变频器本身的故障,先从外围看 一下,引起这种故障的原因可能是制动器,可能是接触器、编码器、分频卡都可能引起这种故障,所以我们只能逐步排查。 经过查看发现制动器打开良好,并无异常,接触器需要逐个的进行测量,检查后也并未发现有何异常现象。因为现在电梯还可以正常运行,所以只能例行检查,对于能引起故障的地方都挨个检查一遍,包括这些编码器线的接头 都需要重新固定,插件的地方也需要重新插一下,从而防止需件。 编码线插头也要重新插一下,包括变频器里面的插件接线也都需要检查一下。 对于这种还能正常运行的电梯,故障查询就不会很好查,并且如果真的是变频器故障的话,就会很容易出现困人情况, 现在查了一圈也没有查到具体的故障原因。为了很好的查到故障原因,我们找了个摄像头安在控制柜前面,用来随时监控主板和变频器的状态。不出所料的事,第二天电梯又坏了,故障还是爆速度,信号丢失, 现在只能找配件倒着试一下,这个是换的分频卡, 连马气也倒过了,现在这台电梯上面吹着空调,下面吹着电扇, 还有摄像头,看着 比人还要好。现在这个电梯经过长时间的反复尝试,终于找到了故障原因,应该就是这条线的原因, 这是条编码机线,最后再到变频器之前,把这个线换了一个 连马迹线,换了后电梯就没有再出现故障了,这样就可以了, 维修完成。

这是一台大型设备的配电柜出现故障了,看我能不能找到原因。打开配电箱,全是电闸。变频器,是这一台变频器有问题吗? 到底什么故障现象呢?啊?工人师傅说是这台变频器有问题,而这一台是没问题的,送上电启动运行, 这个变频器会爆一个故障代码,看一下出来了。 e g f 这个故障代码什么意思呢? 他们自己都查过了,这有说明书,上面有 egf 是输出接地短路或者是过电流,输出就是接电机的。有接地和短路的现象, 是电机漏电或者是短路吗?可以拆开变频器看一下,断电以后看一下它的输出就是接电机的三根线, uvw 零四, 在下边接线端子上也有 uvw 零四,从这里拆,把这三根线拆下来。像这种变频器报故障代码,可以把电机拆下来以后再送电,试一下万元表,测一下电机线圈电阻,三项电阻是不是一样 测的三相电阻一样,在万元表测量之前,我没调零,我只看他表针摆动的位置一样,我就认为电机线圈是没问题的。在送上电看一下,拆掉电 机以后,然后再开机看一下报什么故障代码。 o r, 然后报出了这个故障代码,这是啥意思呢? 还在看说明书。因时速防止而停止,那就是因为没接电机呗。也就是说变频器没有监测到有电机,没有电流保护了, 还得测一下电机漏不漏电,他们说测的电机不漏电,他们自己测过了。呃,我再测一下。我先,我先测一下漏不漏电吧, 明天就到七,我也测测漏不漏电吧。 完了,你点击漏电的电机是哪个电机?这个电机 啊,电机是漏电的啊,漏电的电机,漏电的电机漏电啊,把电机打开啊,这个呀, 把电机盖打开,心形接法,在电机这个位置测量一下电机的接线端子与外壳之间一百到头漏电挺严重的, 还得看一下是电线漏电还是线圈漏电,拆掉压线螺丝要单独测量过来的电线,还有电机是谁在漏电?测量电机线圈与外壳表针一百到头电机是漏电的, 也就说线圈漏电。把档位打小,测一下线圈软壳他还不短路,他就是漏电, 而测的电线与外壳是不漏电的,我一说是电机漏电他们不相信,说是变频器的问题,因为电机他们自己都测过了,说没问题, 完事他们师傅要自己再测一遍。这个小表打到了最大的电阻档,我看看,测一下,看看线圈与外壳, 表上没有反应,我没用过这种表,没反应就是不通,所以测电机线圈绝缘啊,尽量不要用弯影表,要用造物表。这个师傅也是以前没用过指针表, 他们老板当场要高价买我这块表,被我狠狠的拒绝了,因为我出来就带这一块表,我告诉他需要可以直接去我橱窗里拍他。这个电机是个变频电机,后面这个是接的风机散热风扇 给电机散热的,这一块接的是编码器,这个电机后面是带编码器的。 那好了,剩下的就找修电机的师傅来解决了。也感谢各位观看,请多多指点。
