调光模块怎么接线图解

把插头线接到变压器上，棕色接火线，蓝色接零线，下面接正负极， 正负极接好之后接调光器，左边是输入，右边是输出， 然后接灯带，注意正负极千万不要接反， 接完之后正极在中间，边上是负极，然后插头插上电源， 打开调光器， 亮度可以自由调节， 非常好用啊。

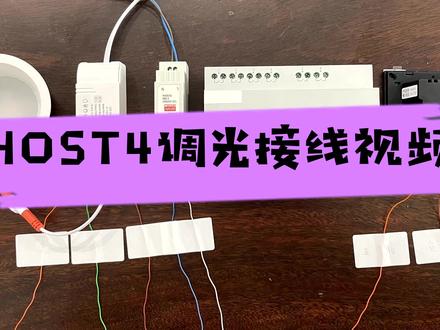

host 四与调光模块如何接线？接线前除了我们的 host 四和调光模块之外，还需要准备好电源适配器和调光灯驱动。 首先讲一下 host 四和调光模块的接线，可以看到我们 host 四背后有一个 485 接口，其中 a 加对应踢六模块的， d 加 b 减对应 d 减 g and d 对应 come。 我们按照这个顺序分别把三根线对应接一下，因为 com 口稍后还要和电源是配气连接，所以 host 四的这根地线暂时先不接。 电源是配气有正负两极，正极对应的是我们调光模块二十四伏的接口，副级对应的是调光模块的 com 口，我们把它和 host 的 自主基的地线一起接入 cum 口。 调光驱动这边 cct 表示调色温对应接调光模块的二号口， bri 则指亮度调节对应街调光模块的一号口 gnd 对应街调光模块的 gnd 接口。因为我们的色温和亮度调节接在了一号口和二号口，所以我们要给调光模块的一号口左侧供电， 然后我们把调光灯驱动的火线接入一号口的右侧 驱动的零线，我们这里并入了总线，然后我们把 host 背后的电源端口接通，这样我们全部的线就已经接好了， 然后我们通电看一下。首先在后四次上面添加调光灯设备，我们打开设置，点击调光设备，选择控制器类行为，包含双色灯的任意选项，然后点击保存 在主页管理这里添加双色灯到主页，然后就可以对灯光进行控制了。打开灯光 亮度调节，调节色温，这样我们的调光灯就已经完全接好了。

今天来教大家如何安装双色温调光控制器，这个就是双色温调光控制器，我们看一下他的输入端是低压十二到二十四伏的恒压输入，立加代表正极，立减代表负极。 输出端有三个接线柱， 立加接灯带，正极 w 接灯带的白光控制线，外接灯带的暖光控制线。 所以说我们需要在他的前端增加一个变压器给控制气供电。我们现在开始安装，首先需要提前规划好 电压器和控制器的安装位置，电压器是高压二百二十伏输入，然后输出二十四伏低压电给控制器供电，然后控制器输出，再接灯带。好，我们现在开始操作， 我们假设这个线是现场预留的二百二十伏接头线，这根线是要预留在电压器的安装位置， 电压器上的按键二百二十伏零线， l 键二百二十伏火线。最后一个接地线 盖好盖板，然后我们需要把变压器和控制器中间用线连接起来， 液压气上的微加接对应控制器上的微加，微简接控制器上的微减 前端线接好以后最后一步接双色温的灯带， 灯带有三根输入线，红色代表正极，白色代表白光控制线， 黄色代表暖光控制线一次接到控制器上， 红色接美甲，白色接 w， 黄色接 y， 确保接线牢固后就可以通电测试了。 灯带点亮代表接线正常，然后就可以连接遥控或者米加纳调光了。好了，赶紧去尝试一下吧。

上一期我们简单的介绍了单色旋钮调光呼吸的基本用法以及应用场景，今天就给大家来看一下这个是怎么安装接线的。首先是我们的变压器，我们变压器需要红白线，红线皆为加 白线接危险，同样的方式接入 anv 加红线危减，白线灯带的红白线分别也接入 微加微减，这样就可以实现操作非常的简单方便，你学会了吗？

零到十伏双摄温灯布线，首先灯一预留二宝手电源线， 灯二和灯三跟传统方式一样，预留电源线，灯一到灯二预留电源， 灯二到灯三预留电源，电源线不显完毕。接着雾三星信号线，灯一到灯二增加三星信号线， 灯二到灯三增加三级信号线，有多个灯的话以此类推。布线完毕， 调个毛块拨向一端口，开启色温功能。 出厂的时候，驱动电源灯具之后的线我们是接好的，我们需要解释，驱动电源到调控模块之中的线， 根据接线柱调口模块的负极接到驱动电源的负极，接地端口 跟着节奏 cw 正极接到启动电源等 cw 正极端口， w 正极接到 w 正极端口， 根据接线标注闭热音接线即可。 信号线解线完毕之后，接电源线的供电端口，切成电源的零线 n 接到调过膜坏的零线端口， n 上面 像这样的 l 西装店的 l 控制线接到调口毛盖的 l 一苏州专口， 接着给自动调口模块供电零线 n 火线 l 供电 登记对接头对上， 揭卸完美之后我们通电，通电的时候注意看调过膜坏了指示灯出租上电的指示灯进入慢爽状态，也是带主网状态，可以主网的状态， 此时我们通过密斯派的进行组网，密斯派的屏幕中间下滑，点击设置，点击添加设备， 搜索设备之后我们点击完成就可以了。我们控制一下屏幕，从右往左滑动，场景旁边有个设备，点击设备，点击射温灯， 左边进度条条明亮， 右边进入调调色温。

简单来给大家接线演示一下吧，先拿这一款来接线，我拿一个，我拿一个小石器吧。 拆开这两个侧盖之后呢啊，就可以看到里面的这个接线端有条输出电有档位的，那么怎么调呢？就是在右边这一边有这个三个， 三个拨码开关，那么你对照的这边的这个拨码表啊，就直接拨就好了啊，我这个我这个筒灯的话是三百毫安的，好像是三百毫安吧，那么一二三对应的就是要把一和三往上拨， 那么就是这里一和三往上拨，这样啊，这样的话输出就有三百毫安啊。这个是插 头，然后呢插头出来之后火线接火线的口 l， 然后 l 一出，好，这就火进火出了，好，然后呢零线直接接这边负极， 这样的话这旋钮就接好了，旋钮这一边出来的这一根火线，九幺一出来的这根火线接电源这边的输入 腹肌，就是你直接再通一根零线出来接腹就可以了。 好了，这样的话输入也接好了，然后呢输出就是直接接灯具的输出就行了，把这个灯具的输出好，这样的话接线就完成了，然后呢插一下电 上一下电，往往顺时针旋转的话，就是越来越亮，三圈三圈旋转到最亮，三圈旋转到最暗，如果是逆时针的话就是越来越暗 啊，可以调的很暗。然后呢关掉啊，关掉了啊，我我先把它亮起来吧， 好，看到这里亮了，然后呢轻按点亮好，中间这个你看这个是百分之五十吧亮度啊，他只有一半是亮的，然后呢我把它这样刮拉下来， 亮度就下来了，然后拉上去，哇，非常非常亮，有没有 拿下来？好，那么这一款的话你看就按在这里，然后他就可以调光，我把手挪开一点，再来再来看一下这种效果啊？效果还是很明显的。
