老邓,断路器选大了怕烧,选小了老跳,选型到底看什么?看线路电流和复杂。家用照明选多大的,十安到十六安足够电机回路选多大的,按电机额定电流的一点二五 倍。选大了会怎么样呀?保护不及时,烧线选小了呢?频繁跳闸影响使用,断路器选大一级比刚好合适更耐用啊。
粉丝2193获赞1.3万

带您看看断路器的额定电流,还有最关键的就是额定电流,这些断路器都有相应不同的电流值来选择,我们在实际应用中,史前服设备最小是选择的一千二百五, 这里面有一个特殊的地方,看这个四千安培的中间打的是小星,这里边是关注。如果断路器选到了四千安培,他是需要强迫风冷的,就是在风冷的条件下他才可以达到四千安培。 这些都是我们在选断路器里面最基础的参数,后续我们还可以分析一下断路器的其他参数。请关注我,我是张工,带您了解更多电网知识。

说,你看这个坨,你看这个坨,好,就是断路器,咱们应用在家庭照明电路中,怎么选呢? 怎么选知道吧?不得先看看我的家里的电流用多少电,比如说我的冰箱用多少,空调用多少灯,是吧?直接灯啊什么的,是吧?直接等等啊,比如说用个二十万 加起来二十万,咱们怎么选用这个呢?如果说家庭照明电路中选择以家庭电路啊,家庭电路举例,选择一点零到一点二倍, 一点一点零,一点零到一点二倍,如果说是工业用电用的来控制这个电机,如果说是用来控制电机的话,选择多少呢? 选择一点二到一点五倍,知道吧?嗯,这样能明白了吧?嗯,就是说如果说我在家里啊,他的算出来,咱们就把这些什么冰箱、空调、洗衣机什么的杂七八糟的个人烟油加出来,加起来的话二十根,那我就成多少啊, 是吧?我再乘家庭的哈,乘一点零或者是一点二倍,这都可以乘一点零或者一点二倍,然后这是不是就是二十万是吧?嗯啊,他的一个型号,他的那个额的电流他不是那么标准的,他有些常用的转速器的本电流有哪些? 我给大家简单写一下,有一万的、六万的、十万的、十六万的,二十万的、二十五万的,呃,三十二万的,这二十万的也不是很常见啊,三十二万的, 嗯,然后五十万的,六十三万的,嗯,一百万的,一百万的,一百二十五万的,再往下还有还多啊。然后咱们咱们一般平常接触到的基本上就是他的一个额定电流的一个几个型号, 可以上网上去看看,咱们在选用的时候,算算家里到底都是用了多少电,选什么样的合适,是吧?咱们这个如果说是家庭用的话, 如果说家庭用的话,最好是用带漏包的漏电保护。对,带漏包的断路器什么样的呢?这个其实就是带漏包的断路器,就是哎,你发现断路器多了这么一小块,其实这个就是带漏包的断路器, 还有什么好处呢?接地会,就是如果说发生了触电,他会立马跳闸,立马跳闸,跳闸跳电,他没有血的啊,这里有血的,大家你看一下啊,零点零三安,零点零三安其实就是三十毫安, 超过三十毫安,对,超过三十毫安之后他才会跳闸,就说你碰他这个,他电流通过你身体,你又是个用电设备,你的消耗的这个电流大于那个三十毫安,他就会跳闸,是吧?这是带漏电保护器的,所以说家里啊, 咱们在选用的时候一定要选择带漏电保护器的这种断路器,如果工业上用电呢,可以选用这种这个普通的断路器或者是塑壳式的,大家可以上网上去搜狗去看看各种型号啊。


框架断路器和塑壳断路器有什么区别?配件柜的总进线开关选择框架断路器还是塑壳断路器有什么区别?要根据他的额定电流、分段能力、保护需求来选的。框 架断路器呢,是额定电流六百三十安到六千三百安,分段能力是五十千安到一百二十千安,保护功能非常完善,有三段式保护,记忆力保护功勋功能,能实现远程控制,适用于总进线大电流回路对保护要求高的场景。那塑壳断路器,也 也就是 m s c b, 额定电流是十六安到六百三十安,分段能力是二十五 a 安到八十五 a 安,保 护功能完善,体积呢,比框架断路器更小,价格低,适用于支路分配电回路中等电流的场景。一般来说,总径线电流大于六百三十安必须采用框架断路器,那小于六百三十安呢?可以选择不可断路器。 好,这里是同人,电力用科技力量改变,用尽其能。想了解更多相关知识,点个关注,我们下期见!

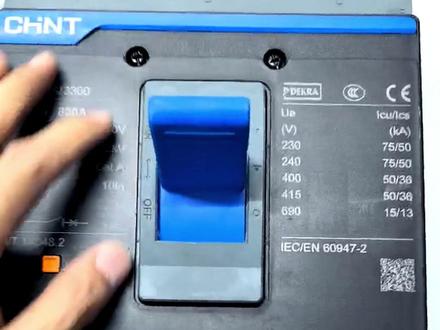

工业配备,重型装备正太 n x m 八零零 s 速客短路器强势来袭,客家等级电流八百 a, 额定电流八百 a, 三级三千三百标准配置, 具备强大过载保护与短路分断能力,有效保护线路与设备安全。采用优质灭弧系统,分断迅速,运行稳定,温升低,寿命长。 支持螺丝安装,适配工厂总闸动力柜。大型设备配备,大电流场景首选,品质过硬,安全可靠。

哎呦,我的乖乖呦,这咋弄耶?愁死我了。 哎呦,这咋弄耶?

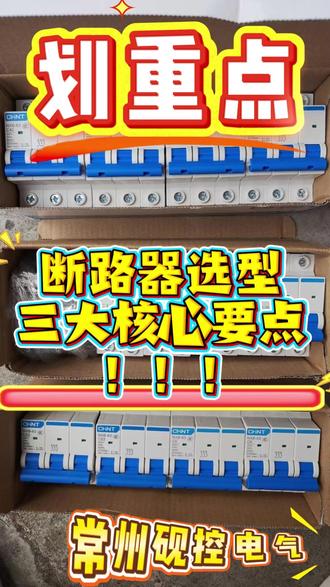

大家好呀,这里是夜空电器,哎,我是小王,今天想跟大家聊一聊咱们工业场景中关于断路器的三个选型的核心要点,帮助大家 对吧?不要走入误区,保障一下用电安全。第一个呢,咱们是要确定好我们断路器的额定电流,这个额定电流啊一定要大于负荷的长期工作电流,同时还要兼顾一下咱们线缆的节节流量,这样的话呢,我们才不会因为过载而发热, 设备才能更好的运作。第二点对吧?我们要判断一下我们的脱扣曲线,我们要匹配一下我们的脱扣曲线,如果是像电机这一类的感性负荷的话,咱们一般要用的地形的脱扣曲线, 这样可以避免因为启动他误跳闸。第二点呢是如果说是家用的照明系统,或者是一些常规的那种配件系统,我们的 c 型脱扣接线就完全够用了。 那么第三点就是我们要效验我们的分断能力,这个必须要根据我们配件系统的预期短路电流,来选择满足 短路电流的对应的那个断路器,这样的话能保证我们在短路的时候可以做到及时的分断, 防止事故的进一步扩大,保护人员的安全,电气安全,咱们细节成决定成败,对吧?电控电器我们专门是做关于低压配电这一块的, 如果大家有断路器的选型,或者说是其他的配件上面的选型,需要咨询的可以在私信艾特我一下,谢谢大家。

今天看一下这个漏保开关,上面这些字母都代表什么意思。 a x b l e 代表漏电保护的 小型断路器。三十二代表该系列的可降等级电流最大,支持三十二安的额定电流。 c 幺六脱扣特性加额定电流。 c 表示 c 型脱扣曲线,一 般都是家庭常用的,是个照明、插座等常规负荷。十六代表额定电流十六安,超过这个电流会 跳闸保护线路线路。二百三十伏额定工作电压是用于单向交流。二百二十伏的时电,也就是我们家里的常用电压。五十赫兹是额定频率,适配国内电网的五十赫兹交流电频率六千安,六千安额定短路 分断能力,也叫极限分断,能分断能力,也就是我们说的瞬时电流,表示这个开关在遇到最大六千安的短路电流时,能安全切断电路而不被烧毁,是家用断路器的重要安全指标。 i e c 六幺零零九杠幺 gbt 一 六九幺七点一。这是执行标准产品,符合国际建筑委员会和中国国家标准的漏电断路器规范,代表合规性。这个三个 c 是 三 c 标志,也是三 c 认证产品,通过中国强制性安全认证, 可在国内市场使用销售。这个 on 和 off, 这是,这是,这个往上推,这是一,一是开, 零,是关闭,说这个是操作手柄,往上推是开,往下是关。箭头表示开关的拨动方向。 合闸前请按下这个按钮,这是复位按钮,漏电保护动作调整后,这个按钮会弹齐,必须按下复位才能重新合闸,防止带故障强行送电。这个每月按一次这个按钮 按钮试验,它是一个试验按钮,用来测试漏电保护功能是否正常,按压后模拟漏电开关应立即跳闸。建议每月测试一次,确保保护有效。 零点零三安零点零三安是额定漏电动作电流,零点零三安等于是三十毫安,是家用漏电保护器的安全标准。当线路对地漏电电流达到三十毫安时,开关会立即跳闸,防止触电事故。既是 时间小于等于零点一 s 额定电流动作时间表示漏电电流达到三十毫安时,开关会在零点一秒内快速切断电源,缩短触电持续时间,保障人身安全。这是一个接线原理图,接线示意图 标了一个,这是 n 线,这是零线,这个就是火线,这个是火线出现位置。这主要是线回路和零线出现啊,这个零线出现 a, 这个是通过火线这个开关,这个漏保是控制火线这个 e p 加 n 的 漏保。零线必须接在零线标识的端子,必须上下要一致。右侧零线,它这有电流方向的,如果不按照这个接的话,这个试验按钮和漏电保护功能会失效,无法正常保护。 覆盖箭头电流方向表示下方为覆盖端,上方为电源进线的,不能接反我的漏电保护功能将无法正常工作。

大家好,今天来给大家看一下一个入户配件箱,典型的一个配件问题,我们这个进户线,他这个小户型的啊,进户线是视频方面,但是他有点断了气,我注意看啊, 六十三的这个 c 六三,然后分段的器,然后我们的分回路看一下,它的这个是四平方的线,这个其余的这边全部是二点五的线,但是我们要注意看一下,从这个分回路开始, 四平方的应该是三十二平方,然后二点五平方的线也是有三十二,后面全部是三十二的空开, 看到没有?所以这个是从配电来讲是有问题的。然后这个的总段,总段的粗线,你看他用的是四平方 四米花,然后在上面串串起来,这个这个配件的话是有从正常来讲是有问题的啊,那个断电了。

咱们新学员,然后我们老师来去给他讲控制线路接通和断开的。控制线路和接通和断开的,就比如说我和俺打之后,他这里他就接通了,咱们可以用表打一下啊,这里是一个,是吧?接通的时候他会响啊,你可以看一下, 是吧?接通就是说我通过核炸核切断电源,然后来控制线路的接通和断开,这是他断路器的 这个能力,嗯,它具备短路和严重过载的一个保护能力。嗯,那么短路啊,就是说当前路中发生的短路故障是就是大电流零线或线碰到一起了,或线或线碰到一起了,它会瞬间产生一个大电流, 这时候呢,如果说你要不迅速切断电源,他会对设备还有人身造成一些伤害,这时候呢,就是说电流变大之后啊,达到超过了他额的额的电流,他会跳闸,从而切断电源,保护了咱们的人身和设备安全。 明哥,这是断路器啊,他的那个电气符号是什么? q f 文字符号啊,我这个临沂方言比较浓浓重啊。然后呢,这个是需要记住的,就是我在线路途中让我看到了 q f 啊,我知道这是个低压断路器,需要记他的一个电气符号,这个电气符号啊,这个 q f。 看到这个就是说你看这个图,你看这个图,好,就是断路器。断路器,咱们在家庭电路中怎么选择?怎么选用它?根据什么?根据它的电流和技术那里看呢?在这个位置,在这个位置啊,你看什么? 这里标了 c 三十二, c 三十二,也就是它的额定电流是三十二万的,嗯, 也就是三十二万的也有的啊,他标的 d, 三十二 d, 有 的标 c 的, 有的标 d 的, 标 d 的 这种他适合于啊,用来控制电动机啊。 c 的 呢,一般用来控制咱们的电瓶寿命电流,因为 c 的 它的响应速度比较快一些。 嗯,如果控制电机的话,他需要有那个一定的载能力,明白吧?就说他短时间大电流,他不会马上跳闸,这种是比较低的啊,咱们家庭照明亮度中一般都是用比较 c 的 去来用它, 再用呢?选用的时候啊,额定电流还有什么技术?什么叫技术啊?我控制线路,控制他多少路电啊?控制多少路,比如说这一个是吧?你看是多少的?一二三四这四路 对吧?一二三四四路是吧?咱们成为这个就说这是个四 p 的 断路器啊,咱们成为就说四 p 的 断路器啊,其实就是技术,咱们在选用的时候就说,哎,恶劣电流,比如说这个啊,咱以这个为例, 恶劣电流三十勒安,然后四 p 的 啊,其实拿过来,哦,你一看就是这就是这个,这是他的选用。

速可断路器上标着六百三十安、四百安这个数字是什么意思?选大了浪费,选小了跳闸。这个数字叫额定电流,是断路器能长期通过的最大电流。比如六百三十安的断路器,长期在六百三十安以内的负荷温升在允许范围内 超过六百三十安,过一段时间就会热脱扣跳闸。四百安的断路器道理也一样,长期工作电流不能超过四百安。那怎么选?先算负荷总电流,比如一台配电柜,总负荷功率二百千瓦, 三项三百八十伏,电流大约二百乘以一点五,等于三百安,那么选四百安就够了,留了一百安余量。如果总负荷四百千瓦,电流大约六百安, 那就要选六百三十安。选四百安的话,长期过载断路器会频繁跳闸或者稍触点。 还有一个知识点,断路器有壳架等级电流,比如四百安壳架下面可以有三百五十安、四百安两个整定档位,六百三十安壳架下面可以有五百安、六百三十安等档位。选行时看整定电流,不是只看壳架。 总结一下,额定电流要大于实际负荷电流流百分之二十到百分之三十的余量比较稳妥。
