光藕的原理作用检修方法，光藕也叫光电藕和器，在电路当中主要起到隔离作用。在我手上的这个是最常用的四个角的光藕， 他的型号是八幺七，除了这个以外，常用的还有五二幺七八五等等，除了四个角的关偶，还有六个角的，八个角的等等。我们讲一下他的原理， 在他的一角和二角之间，在内部是有一个发光二极管，在他的三角和四角之间接了一个光明电阻，当一角二 脚通上电以后，发光二极管发光，这边光明电阻收到了这个光波信号以后，这两个角三四角就导通了， 如果这边断电不发光了，那么这边就断开了，原理就这么简单。我们怎么去判断这个光偶的好坏呢？我们在他的一角和二角之间接上一个一点五到两伏的电压， 一角接正极，二角接负极，我们用万用表调到二极管的这个档，也是也是蜂鸣器的这个档， 测量三四角， 他的通断，我现在打开电源接通了，关闭打开，如果像这种状态通电，这两个角就接通，断电他就断开，说明这个关偶是好的。 我们在电路当中如果怀疑这个光偶是坏的，那么我们直接把这两个角短路，那如果把这个角短路了，就恢复正常了，那么说明这个光偶已经坏掉了。六个角的光偶，我们怎么去检测他？ 他的原理其实跟四个角的区别并不大，我们可以把它当成四个角来看，一角和二角相当于四个角的一角， 二角，三角是空的，那么四角、五角我们可以把它当做是这个四个角的三角和四角 第六角是一个反馈电路，我们可以忽略他，当他不存在，没多大作用。

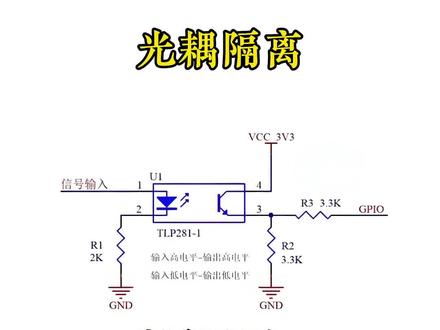

这就像隔空打牛，光偶就像是电路里的翻译官，把输入信号高电瓶和低电瓶的信息准确无误的传递给 gpr， 电阻们则像是守门员，确保电路稳定工作。左滑进入主页观看更多。

这种四个角的光偶我们大家都很熟悉，几乎在每块开关电源电路板上都可以看到他的身影，但是光偶也有长这个样子的，这是一个型号为四恩二五的六角光偶，外观很像我们这种常见的电源管理芯片， 那么他为什么会有六个角呢？他们这些银角的作用又是什么呢？我们下面一起来了解一下。这是一张四恩二五光偶的银角图，他的一角是 发光二极管的正极，二角是负极，三角为空，四角是内部光明三极管的发射极，五角是极电极，他的六角是这个三极管的机极，也就是说四 n 二五这个光偶对比 我们常见的这种八幺七型号的四角光偶，首先多出一个空角，然后就是多出一个光敏三极管的积极引角。我们知道光偶的工作原理是这样的，当我们为一角和二角施加一个电压时， 他内部的发光二极管会发光，然后这个光会被内部的这个光明三极管 所接收，然后这个光就相当于这个三极管的积极，他有一个电流，会使得这个 三极管的四角和五角导通，然后连接四角、五角的电路呢，会形成一个回路，从而实现将一角二角这边的电压的信号转换成光信号， 再由这个光信号转换成电压信号，来控制四角五角这一侧的电器。也就是说，在这里发光二极管发出的光，就相当于这个 三极管的一个积极，来控制三极管的机电机和发射机机之间电流的大小。那么问题来了，为什么这个斯文二五型 光偶，他的光敏三极管的积极要向外引出呢？他的作用和这种四个引角的光偶有什么不同呢？
