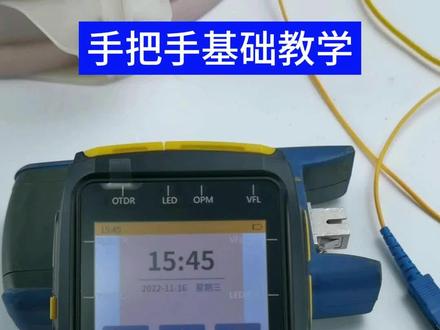

下面跟大家说一下这款 o t d。 二的光万用表的一些操作原理。 点开主界面，点近光万能表，第一个界面就是 o p m， 相当于关公滤镜，是烧光用的，然后呢往左边划，这个是 v f l， 这个是红光笔，现在显示是关闭的，他下面这个图像对应着显示着他的所在位置，上面都有标识， op m v f l 一个关功率器的插口，一个红光灯的插口，红光灯的话大家打开这个是关闭状态，然后现在常亮可以看到有红光在闪， 阐述， 然后关闭，在它侧边有两个快捷键， 一个就是灯光，点一下就是手电筒，再点一下关闭，然后一个也是写着 v f l 红光，点一下， 点两下闪烁，再点一下关闭，这个就不需要进入这个界面来操作，直接点这个快捷键就可以，然后再往左边滑，这个就是 o l s， 就是稳定光源的意思， 稳定光源的插口是 o t d 二这个口，我们下面操作一下， 找一找跳线，然后插到这个口上面，然后再找一个跳线插在这个 o p m 这个口上面， 左边的这个带两个箭头的标识就是开关，点一下 cw， 这个是稳定光源，稳定光源一个发光，然后通过跳线转接到这个 o p m， 然后这个界面就是光功率计，可以明显的看到它有数值，然后我们再调节一下它的这个是这个两百七十 h a， 代表它的光的强度， 现在是三点六十，就这样可以来回的掉它的数值。

开机整体界面操作逻辑，可左右滑动，在任意界面看到屏幕底部横线时可上滑，返回上级界面。开机后任意界面，按机身侧面快捷键，可使用红光源和 led 手电。 在 otd 二测试界面内，可进行对截图、测试、记录等文件的管理，可进行打开查看、重命名、删除等操作。重命名输入法界面支持中文、英文及数字符号的输入。 otd 二测试，在 otd 二接口插上光纤， 打开 ogbr 功能，点击设置按钮，根据实际测试需求进行参数调整，点击测量按钮开始测量，测试完成可浏览事件详细参数和事件列表，点击加号展开拓展 功能，可浏览事件总览。点击横屏功能按钮，可转换为横屏，在横屏模式下支持多点触控操作，细节一览无余。测试完毕时可进行记录文件保存， 输入文件名，点击完成输入，确定保存完毕后可进行文件管理。光万用表光功率及功能，配合稳定光源设备，在 opm 接口插入光纤，进入光万用表 opm 功能界面，按拉姆达键进行多长切换，匹配稳定光源进行测试使用， 按 ren 键可设置参考值。光万用表红光源功能，点击图标，打开红光，在常亮闪烁关闭间循环切换。光万用表稳定光源，配合光功率及设备，在 o、 t、 d 二接口插入光纤，进入 r、 l、 s 功能界面，按切换 按键切换光源类型，切换到合适选项显示结果综合设置。屏幕内顶部下滑，可打开快捷控制中心，点击进入设置界面，例如进行时间校准类手机式操作，逻辑滑动操作更直观便。

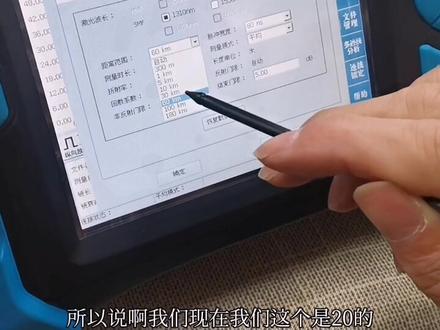

哈喽，大家好，今天给大家介绍的是一个聚联的 ot 店啊，我们来看一下啊，他主页只有一个红光，一个 ot 的一个功能就功能比较少，我们来测试一下啊，我们和那个一样，也是先设置一下他这里面，你设置这个公里数之后，他后面的这个脉冲会自动匹配， 所以说啊，我们现在我们这个是二十的，是二十的铅笔，我们选个三十铅笔，然后他自动匹配个，然后我们要选择十或者是选择二十，我们选个二十， ok， 来测试一下啊，测试三十秒， 我这个是伪装一个事件，因为我用的是一个弹肩， 大家尽量要把这个时间选在三十秒左右，这样比较准， 这就是我们刚刚的一个事件，像这个是在两千米的这个位置啊， 两千米的这个位置应该是我的这个节点，还有这个位置也都是我刚刚掐的一个点，离得很近， ok， 这个啊，这个的优点就是看着非常简单啊，方便操作， 还有标尺，这整个的一个亮度的长度啊，非常的好好操作，功能比较少，但是呢测的还是比较准的。嗯，如果大家不喜欢这么多功能的，喜欢简单直接的就在这款机器就行了， ok。

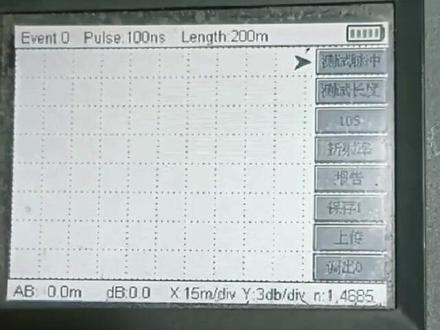

今天给大家看一款小巧的 otd 二，我们先开机， 这是他所有的功能，我们先看一下红光源，温馨提示，请勿吱声，眼睛哦！然后呢是 ot 第二功能， 打开 ot 第二功能之后，我们再选择测试长度，然后进行测试。先用酒精棉把线的头子给它擦干净，清洁干净以后，我们再把这个线给它接起来。 接好以后我们进行测试， 然后我们再进行一下实施测试，看看他的 情况怎么样。 i'd spend an uncover from my ass english alone as a given your ailings are their goblet to twine galvan thousand bolted on the hidden open sue。 看完视频后，你喜欢这一款 otd 二吗？如果喜欢请留言！

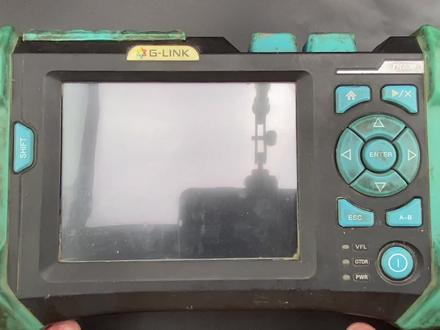

在上期视频中，我们了解了网线测试仪的工作原理，没看过瘾对吧？今天还是和网络相关的，这个仪器看起来就稍微高大上一点了，中间有个屏幕。大家先来看一下外观，来猜一下这是干什么用的。 这个标志大家一定在某种仪器上是见过的吧，这里面有两个接口，两个长得完全一样的接口，但是这两个接口的功能是不一样的，在这里也标识了。再来看这边， 这里面的几个接口，十二伏三是供电输入， sd 卡、 usb 充电的指示灯，还有两个预留的网口和音频输出的接口。 这台仪器叫做手持式光石与反射仪，也就是 otd 二，可能这个名称听上去比较陌生，但是里面有一个光，说明这个仪器啊是和光有关系的，他就是用来测试光纤的，光纤和网线一样，他也是会存在故障的，比如说中间出现折弯，那么这台仪器就是用来分析光在光 中传输的曲线的。我们先来开机看一下他的功能，再和大家讲一下他的基本工作原理，因为这个东西我也不是特别了解啊，所以只能和大家讲一个大概啊。 这仪器啊有两个功能，后面这个 otd r 是它的主要功能，左边的 v f l 是它的辅助功能，叫做可视故障定位。 可是故障定位也比较好理解，我们刚才看到这上面是有两个接口的，左边这个就是 vfl， 实际上他就是一个激光的光源，在开启这个功能之后，这边就会发出激光的光束，找一根光纤来试一下，就是通过发出可视的激光束来判断光纤的断点，再一个就是可以从很多根光纤中分辨哪一根，像这种 末端就可以看到激光的光束了。我们再来看一下它的主要功能，这里面在测试之后啊会产生一个传输信号的曲线，它的主要 功能啊有几个，一个是测试光纤的衰减，再一个可以测试光纤中的断点接头或者是一些溶解点，并且这里可以测试光纤的长度，我们可以多换几根光纤来看一下， 显示的是十四点五五米，他的基本原理啊就是在这一个接口上面发射一束光线，发射出的这一束光线就会沿着光线进行传输， 他通过反射会沿着光纤向前传输，但是他也会产生反向的反射，也就是这边入射光线经过光纤之后会反射回来，再通过光纤的这个接口输出，所以他就是通过这个接口连续的往外发射光线，再通过接收反向反射回来的光线来做出分析的。 后面的盖子打开之后，能看到有一个非常硕大的电池，来看一下这个电池的参数，十点四安是七点四伏，是两串的锂电池，容量也比较大，可以长时间在户外进行作业，这里有一个防水的像 标签。 这主板上的结构看上去比较工整，基本上都是模块化的设计来大概再看一下电路板的结构，首先上面的这两个接口就是电源的输入和 usb 的输出，这上面两个主板结构也非常明显啊，中间的 cpu 有缓存颗粒，也有存储颗粒，也就是硬盘。这两个主板是两套嵌入式的主板，右边 这个是三星的，左边这个是德州仪器的。我们把上面的这两个主板拆掉，来看一下下面的这些光纤是如何连接的。 两块嵌入式的主板拆掉了，背面没有芯片，只有一切滤过电容， 主板和下层是通过这些软排线连接的，中间的液晶屏左右两边的操作按键，这下面的结构就大概看一下吧，不慎往里拆了。中间的液晶屏是这根排线，这边的这四根线是触摸屏，这是一个电阻屏，中间通过一个转接板，再通过这根排线连接到了主板上面。我们来看一下主板上面都有什么东西， 这两个接口就是输出的那两个测试的接口，我们把中间的光纤全部都拆开来，看一下他是如何连接的。右边的这个是 vfl， 因为这边他只用到了发射，就是发射一束可见的激光，所以这边是通过这一根黄色的光纤 连接到这个上面的，所以这是一个很单纯的激光发射管，是一个半导体的激光管，这边的这根是连接到食欲反射一个接口上面的，在这个位置也是一根光线，但是顺着这根光线往前走， 这里有一个接头，在这个位置一根光线分成了两根，一红一蓝，走到这个位置，这两根光线又分成了四根，四根光线 就是连接到这几个光电的发射和接触上面了，所以这边是通过一根光纤分成了四根，是分别接到了两路发射和接触上的。我们再来看一下电路板的背面，电路板的背面芯片也比较多，中间 那个非常硕大的芯片，这个品牌还有后面的这个系列应该是非常知名的吧？这是一个 fpga， 在他周围的这些芯片基本上就是一些接口，还有一些作为信号整形的芯片，就不一一看型号了，我们就大概的了解一下了。

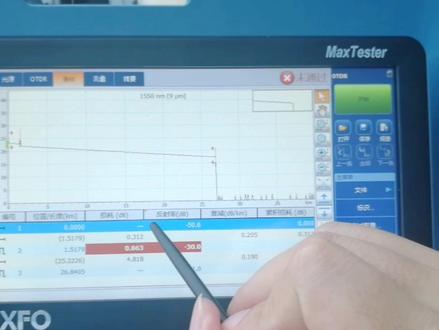

大家好，接下来给大家讲一下 ot 第二操作的高级操作，使用接入光纤或接收光纤的操作。首先我们打开 ot， 打开 ot， 然后呢我们进行测试，这个是我搭的一个环境，然后直接我选幺五零测试点开始 好，测试完，测试完我们发现一共是三个实践点，然后我们看这第一个实践点，这是一个呃， 这是一个点点点省略号，说明他第一个事件的损耗是测不出来的。然后我们再看末端最后一个事件点，他这个损耗也是点点点是无法显示的。 如果我们要需要测第一个实践点的损耗和最后一个实践点损耗怎么办呢？我们就需要再给他加入，就是接入光纤和接收光纤就多加一段， 这样的话我们第一个事件就变成了第二个事件，然后最后一个事件就变成了倒数第二个事件，这样他这个点的损耗就可以 测试出来，然后我们加一根，比如说我们加，然后点点点点，就是实时测试，自动测试下边，然后点这注入光间长度， 如果我们摄入，呃，我们接入的这个光纤，我们不想把它记在第一个事件怎么办呢？我们就把它这个长度写上， 嗯，可以接个五百米或者是一百米的光纤，这是假如他接了一个一点五一七三公里的这么一个接触光纤，我们去看一下测试效果 点确定，然后我们继续测试， 然后测试过程中呢，我们可以看到啊，这是那上边是曲线图，然后这边是剩余时间测定的是十五秒， 然后全长是二十五公里多啊，全长是二十五点多公里，然后我们测试范围是四十公里的，然后这呢已经测完了，我们看到前边我们默认的肌肉光纤是 一点五一七九公里千米，然后这你看显示是灰色的，灰色的证明我们把那个那一段已经忽略不计了， 然后下边这个事件就变成了第一事件，第一事件我们看这这个损耗可以显示出来了，是零点八八六，红色就是代表超标了， 超出预值了。这个呢就是高级操作的接触光纤，同理呢就是把末端再加一根，呃，接收光纤得到的效果也是这样，就末端的这个这个损耗点就变成了倒数第二个， 然后这样就能看到他这个损耗点了，这就是 otdr 高级操作，使用接触光纤或者接触光纤的操作。好，谢谢大家。
