射线底片未熔合和未焊透怎么区分

射线检测评片口诀一、探伤人员要评片。四项指标放在线底片，标记其右正签字压缝为废片。而评片开始第一件先找四条融合线，小口径、管罩椭圆，根部都在圈里面， 三、七孔形象最明显，中心浓黑，边缘浅加渣，属于非金属，杂乱无章，又棱边四要边成线，一成点，四段四去长相见。这个缺陷最好定位置就在融合县。五位看透是大缺陷，典型图像成直线， 间隙太小，钝边厚，投影部位靠中间。六、内凹指在氧焊面，间隙太大是关键，内凹未透要分清内凹透度成弧线。七位融合，他斜右扁，常规透照难发现。他的位置有规律，都 都在坡口与层间发横裂，纵裂都危险。横裂多数在表面，纵裂分布范围广，中间稍宽，两端尖就还有一种冷裂纹，热影响区常发泄，冷裂具有延迟性，焊满两天在拍片，使有了裂纹很危险，斩草除根保安全。 裂纹不论长和短，全部都是四级片。十一、未融合也很危险，黑度有深亦有浅，一旦判定就是他，亦是全部四级片。十二、危害缺陷，未焊透，二级焊缝不能有管线，根据深和长，容器跟着调渣走。 十三、袈裟平定末兆芒分清原型和条状，长宽相比三枚戒大于三倍，是条状。十次气孔危害并不大，标准对它很宽。大长径、折点套厚度、中间厚度、插入法。 十五、多种缺陷大汇合，分门别类先评级，二类相加减去一三类相加减。二级。十六、评篇要想快又准，下拜汉宫当先生。要问诀窍有哪些？焊接工艺和投影？注， 四项指标系底片的黑度、灵敏度、清晰度、挥雾度必须符合标准的要求，指单面焊的管线焊缝和双面焊的容器焊缝内未焊透的判定标准。

缺陷类型 b， 未融合未融合是指焊缝金属与木材金属或焊层之间未结合在一起的缺陷。 按照所在部位可以分为，根部为融合，侧壁为融合，也叫坡口为融合和层间为融合。 首先我们来看第一个根部未融合发声部位，焊分根部典型影像，一条细直的黑线， 影像的细节特征，线的一侧轮廓整齐且黑度较大，为顿边， 另一侧一般不规则呈云片状。这两张照片是很 典型的未融合的照片，我们看在焊缝的根部，可以看到有一侧洞边已经融化了，但是另一侧洞边没有被融化，依然保留洞边的极加工状态， 智商也是在焊缝根部，一侧洞边融化了，另一侧洞边没有被融化，有明显的机甲工痕迹，所以未融合。有些地方也叫做单边未焊透，即焊缝根部一边没有被焊透。 来看根部未融合的影像，这张底片中间，这里是根部位置，这里有一条明显的黑线， 并且只在刚看到的一侧，而另一侧没有细节特征，也符合 未融合的特点，即一侧轮廓整齐，为盾边的机加工痕迹，另一侧呢，不规则呈云片状。这个影像类似上面这个剖面图上的未融合投影影像， 这张是小镜管根部未融合的典型影像，也就是上面这个。大家注意，小镜管的根部是在椭圆影像的内侧，也就是内圈， 我们可以看到这里几乎绕根部一圈都存在有缺陷。缺陷影像一侧规则为钝边机加工痕迹，一侧不规则呈云片状啊，一侧规则，一侧不规则呈云片状。我们看到小镜管根部未融合的影 像宽度比较大，主要是因为小金管采用的是双臂双影椭圆成像，由于射线圆偏离了一段距离，影像产生了疾病。 继续来看这张底片，这也是一种常见的根部未融合影像，但是呢，它与刚刚我们所描述的未融合影像的细节特征有所差别。我们看到这里也有一条笔直的黑线，并且也是在底片的中间位置及焊缝根部， 但是这条黑线的另一侧没有出现所谓的云片状，而是以这条黑线为界，两侧的影像黑度发生陡然改变，即上面这一侧黑度大，下面这一侧黑度小，并且这两个黑度之间没有 任何过渡。为什么会出现这种影像特征呢？我们来看旁边这个焊缝示意图就知道了，因为在这里发生了错边，也就是这两侧木材不在同一平面， 这样导致了在焊接的时候，这一侧的根部顿边没有被融化。从厚度变化看，焊缝这一侧厚度大，这一侧呢厚度小，并且有一条明显的分界线，就是这一侧的顿边。 那这张底片比较典型，它是错边引起的未融合。在一些其他标准中，对于这种缺陷有一个专门的分类，叫做错边未看透，但是按照 nbt 四七零幺三标准，这种缺陷仍然定性为未融合。 最后这张底片，这又是一种常见的未融合影像。我们来看，在这张底片的中间位置，即焊缝根部有一条细长的黑线，并且这里还有一个气孔与这条黑线相切， 这种是带气孔未融合的典型印象。为什么这里会有气孔呢？我把它放大一点。 那为什么这里会有气孔呢？并且气孔会与未融合相切，而不是相交或者其他形式呢？ 这是因为在金属结晶力作用下，气体会向中间移动，当存在未融合时，气体会进入未融合的空气中，从而形成了这种气体与未融合相切的影响特征。 我们可以看到，这个气孔与未融合存在一定的夹角，这个夹角的方向正好与金属结晶方向是一致的。这种气孔与未融合相切的影像特征也是我们判断未融合的一个重要方法。 在平时工作以及平面考试中，这种缺陷影像往往也会经常遇到。感谢大家参加由原创立无损检测培训中心推出的无损检测线上课程， 获取更多学习资料和考试信息，请关注我们的微信公众号和小程序，我们下节课再见！

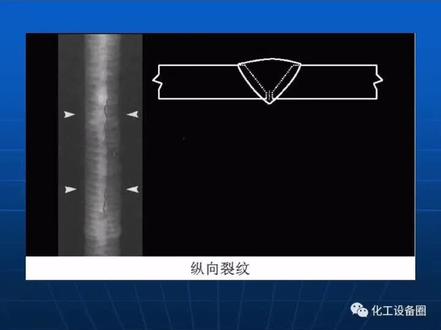

兄弟们大家好，今天给大家分享啊，焊接缺陷在射线弹窗底片上的影像资料。这些焊接缺陷啊基本上可以分为两大类，表面缺陷和内部缺陷。 这些缺陷当中最为严重的啊是裂纹啊，其次是未融合气孔啊，夹渣咬边 裂纹。这种缺陷啊，在任何一个烫伤等级当中啊，是坚决不允许的啊，是不能过的。 这些营养资料就分享给大家做个参考。看到这里的老铁啊，在离开之前，还请你双击一下屏幕，留下你的小红心，谢谢！

各位朋友检测同行大家好，欢迎收看本期老郭评片。对于长疏管道对接环焊缝，不少平片和审片朋友对根部单侧没有融合好的缺陷如何定义？没有清晰的概念， 导致平片和审片过程当中在缺陷定性上经常出现争议。今天我通过一张典型的底片为大家分析如何对此类缺陷进行准确定性。这张底片的缺陷影像很明显是一条笔直的连续的黑白区域分界线。 在欧美管道底片典型曲线图谱中，有一张图谱与这张底片影像基本相同。我们首先分析一下影像的实质，由图上看到两侧黑度基本相 同，可以判断出该汉口位。等。 b 后对接目标影像呈现规矩笔直的长条状，影像有明显的机械加工特点。目标影像一侧母材黑度均匀，说明该侧管道内表面低于对侧， 该侧外表面鱼膏也低于对侧。目标影像实质上是由管道对口时发生错边导致的一侧根部没有融合好。对于该缺欠的定性，根据国内外标准和网上平片视频，我梳理出了四种意见， 一是根部未融合，二是错边未看透，三是单边未看透，四是错边。下面一一进行介绍。一、定性为根部未融合 国内标准 nbt 四七零幺三点一杠二零零五第三点三条规定，卫用盒是汉方金属和母材或汉方金属各汉层之间未结合的部分，可能是如下某种形式， a 侧壁位任何 b 层间位任何 c 根部位任何。 该标准第三点二条对微焊透进行的定义为焊接时接头根部未完全融透的现象。对于对接焊放也只融幅深度未达到设计要求的现象。 因此，上图这个缺陷影像在采用 nbt 四七零幺三点二杠二零一五时，应定性为根部未融合。二、定性为错标未渗透。美国实用学会标准 api 幺幺零四第九点三 二条款，错边未焊透定义为因管子或管件组对错边导致焊道一侧暴露或未粘合，并具有相应的示意图。 国内石油行业标准 sy 四幺零九在缺陷定义上采用了与 api 幺幺零四相同的概念，从二零零五版到二零二零版一直没有变化， 因此上图影像在采用 api 幺幺零四和 suit 四幺零九时，应定型为错边。微含透。 三、其他网络视频上的定义在网络平台上的一些销售评片的视频中，对上面这张欧美管道底片典型确认图谱有几种定型，有的定性为根部为融合，有的定性为 错边，有的定性为单边未看透。虽然定性为根部为人和有一些标准依据，但是脱离了检测标准来谈论缺陷定性，就如同盲人摸象。对于后面两种定性， 我在常用的标准中没有找到错边和这个单边未看透的缺陷定义，所以个人认为这些定义没有标准做依据。建议朋友们不要被这些不严谨的教学视频带入误区。 各位朋友，通过上面的分析，您清楚该如何定性了吗？如果认为看后有收获，请您帮忙给点个赞！本期视频到此结束，谢谢大家观看，再见！
