如何将dwg文件转换成kml文件

我们在日常生产过程中，经常会遇到一些客户提供过来的飞行任务范围的话，可能是 d w， g， d x， f 格式的， 那么这种情况就需要我们对它进行格式转换，转换成我们常用的 k m l 格式。那么 如果真的遇到客户提供给你的是 d w， g， d， x， f 格式的话，那么你首先要问清楚就是他的数据是什么坐标系，然后中央子午线是多少， 这些一定要明确。像这个数据客户提供过来的，他的中央子午线是一百一十五度三十分，是三度带的国家两千坐标系，那么大家来看一下，很明显是基于国家两千坐标系坐的自 定义坐标系，当然他只修改了中央子午线，那 那么这种情况的话，我们通常通过 global map 或者是 k g s， 又或者是 arc g i s 等等 g i s 一类的软件对这个 d， w， g， d x f 格式的数据进行格式转换。 本案例就推荐使用 global mapper， 那么我们打开 global mapper 软件，我们就把这个数据先把这个关掉，不然会有冲突。然后我们要先看一下， 先看一下这个坐标系，刚才说了他是三度带的中央子午线，一百一十五度三 三十分，那么我们对应找一下它对应的 e， p， s， g 的代号， 呃，为什么呢？因为在 global mapper 里面， c g， c s 两千做包系的话，它是通过 e p， s， g 代号的形式展现的， 那么我们把这个数据拖进来，然后这里选择坐标器， 我这里之前做过一次，所以这里默认的是上次使用的坐标系，我这里直接搜一下，比如刚才我们这里看到的是跟一百一十五度相接近的，就是由四五四七或者四五四八都可以， 四五四七然后搜到之后的话，这里显示的就是国家两千坐标系。 然后在这里面我们改一下他的中央子午线精度，因为提供给我们的这个数据，他的中央子午线精度是一百一十五度三十分，所以我们要把它改成一百一十五度三十分， 但是这里需要注意一下单位是度，所以我们要把这个三十分转换程度就是一百一十五点五度， 然后其他参数都不变，然后点确定看数据已经加进来了。加载进来之后，我们也可以 通过加载联网网络地图的方式来减核，联网地图可以自定义加载途远， 然后把他俩图层顺序调换一下，那么我们就可以看到我们的这个任务区域跟真实地理位置就完全吻合了。 此时我们只需要做什么呢？只需要在这个里面把它导出，导出为这个始量数据格式，然后选 k m l 格式，然后点击右 k， 然后选择默认的参数设置即可， 然后点击 uk， 然后给他一个文件名， 确定好了 k m l 格式的数据就转出来了。然后我们可以通过 奥维互动地图， 我们可以看到位置完全正确， 那么我们就可以把这个数据加载到奥威或者 dga palette 或者航技大师里面进行航线规划。当然注意这个线，因为它都是单独的不连续的使量线，那么如果你要用来飞行的话，最好还是 建议大家重新在这里面画一下，比如画成封闭的面或连续的线，像这种转弯的地方，比较大的地方进行分段规划或飞行。

大家好，今天教大家 dwg 格式转 kml 格式。第一步，先设置好中央子午线，我们来到 cad 窗口， 点击文件，选择 cas 参数设置，在投影转换参数中更改正确的中央子午线，点击确定，这样我们的中央子午线参数就设置好了。第二步，输入 pl 命令，把需要飞行的范围绘制好， 接着我们点击上方 cad 转 kml 功能栏，命名后点击保存，接着选中范围线，按空格即可。然后选择上方 kml 处理功能键， 点击打开刚保存的 kml 文件，这个时候系统会自动识别并同步刚设置的中央子午线，点击统一设置高程并另存，这样我们就可以获得面状的 kml 导出，完成就可以了，记得点关注哦。

这是甲方发我们的一个范围线，就是今天无人机测量的范围了。我们现在把这个 dwug 文件转化成 kmio 文件，我们发现图纸 x 坐标是一个三， 我们先将图纸调制与工地坐标系一致，这里可以直接用平移命令，平移之后复合一下，没问题了就删掉，其他的只保留我们需要的范围线。整理好后将文件另存为 dxf 文件，打开九十一位图助手， 这个软件可以直接在网上下载，打开之后找到时量标，会选择加载时量，打开 dxf 文件。这里要注意的是参数设置，每个地方的参数不一样， 你可以用根据其他工地转化的参数，只要保证坐标系一致就行。我这里是提前做好的武汉两千坐标系参数，这里只是框选无人机飞行范围， 所以误差两米也无所谓。大家不要用 rtk 测量放线，引用别的工地的参数，越离得远误差会越大。有了范围线做参考，我们选择多边形，沿着范围线手动框一下，框完之后双击结束，会得到一个多边形图层文件， 将文件保存为十辆文件，就可以得到一个 kiml 文件了。无人机的遥控器其实就是一个安卓手机文件，就通过微信传输就可以了。大家平时是怎么操作的呢？欢迎留言讨论，有没有更专业更简单的方法？

大家好，这一期我们依然为 cad 的玩家带来一些软件分享，很多人在制作了 cad 的文件之后，发现它的名称叫做 dwg， 那么很多 cad 的玩家问 这个文件格式能否转换为图片或者是其他各种各样的文件格式，那么很多这样的软件是具备这个功能的，但是问题是都要收钱。那么今天给到大家一个好用的绿色的转换软件，可以把 cad 的文件转换为十六种格式，而且 打开就可以用，不需要付费下载地址看视频的上方，不需要感谢我，给我点个赞，我们下一期再见。

这节我们讲第一， wg 版本转换功能，首先打开需要版本转换的图纸， 点击功能菜单下的高级工具，点着点击 dwg 版本转换按钮，在弹出的另存为对话框中选择保存文件的位置，然后再输入保存的文件名版本转， 输入完成后，我们单击保存类型，然后在弹出的列表下选择需要保存的版本，选择完成后，我们点击右下角的保存， 弹出保存成功界面，就说明我们版本转换成功。第一台路由器版本转换操作完成，下课。

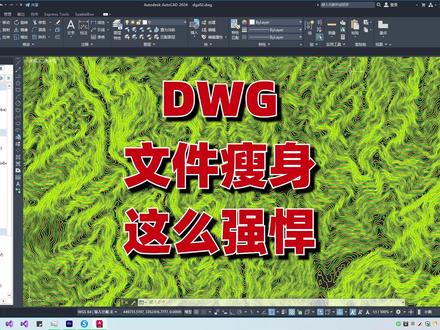

你敢信吗？这个功能让一个四百零二兆的 dwg 文件 一下子变成了一百二十五兆，这件事情突然间就提醒了我，是不是在 dwg 图形里面 存的点位越多，这个图形将会越大，接下来看我怎么操作。大家还记得之前我在视频里面讲到的使用 dm 转等高线的那个 dwg 图形吗？它的大小现在有四百零二兆， 我现在把它拖到 c、 a、 d 里面，看一下打开这张图会是一个什么样的效果。图形打开了，我们现在缩放到全图，我在缩放到全图的这个过程中， c、 a、 d 是非常卡的，我现在在图面做 任何操作，包括拖动选择也都是非常卡的。我们现在来看一下在任务管理器里面 cad 所占用的内存情况。这张四百零二兆的 dwg 图打开之后呢， cad 占用了将近十个 g 的内存， 那么接下来大家就和我一起看一看，这张图里面为什么会占这么大的空间。首先我们双击图层，打开图层的属性表，这里面我们要做一个事情，就是要找到所有多段线的节点数量，并且呢我们要算一算每条多段线上 每两个节点之间的平均长度，添加两个属性，第一个属性保存节点数量，属性名称我们取名叫节点类型是整形。第二个属性，我们计算每条多段线上每两个节点中间的平均长度，我们取名叫 cd 类型，选择双精度，点击确定。我们先来计算每条多段线的节点个数，在属性表头点击右键自断计算器，输入这段代码，计算出所有多段线最后一个节点的序号点击确定，开始计算， 计算后的结果返回到提示框，我们将节点数量由多到少降序排列。现在我们就可以看到整张图上面节点数量最多的是十二万个节点，我们双击选中，看一下这条多段线在什么位置，因为在这条多段线上有十二万个节点，所以选中的时候 也会非常慢，现在的 cpu 呢，已经到了百分之十三， 最高的时候占到了百分之十四，选中之后呢，我们看到 cpu 迅速的恢复到了百分之零， 这是一条贯穿整个侧区的等高线，它的总长度呢大约有二十八万米，那么接下来呢，我们就来计算一下所有等高线每两个节点之间平均的长度有多少。 取消选择在 cd 的属性表头点击右键自断计算器。刚才我们得到了节点的个数，现在呢我们就用多段线的长度去除以节点个数，输入计算公式之后点击确定， 计算完成关闭窗口。现在呢我们对平均长度这个字段由低到高排序。这个时候呢，我们就可以看到在等高线上平均距离最短的是零点四五米，大家可以看到这个节点是非常密的，所以呢接下来我要做的操作应该绝大多数粉丝都能 讲到了，就是要用到多段线的简化线功能，点击工具箱编辑工具，找到多段线下面的简化线，点击简化线容差，这里我们输入零点一。 现在呢我们就可以看到刚才五十一个节点的多段线呢，已经被简化到目前的这个状态，从形状上来说没有发生太大的变化， 所以呢我们就用零点一这个参数去简化所有图面上的等高线，再次点击简化线提示选择对象，这时候呢我们输入 a、 l l 表示我们要选择所有的等高线，点击回车确认，选中之后呢，再次点击回车进行全图等高线的简化， 简化容差默认刚才的零点一，点击回车确认，现在呢插件就会自动对全图的所有等高线进行线简化的操作。 因为等高线数量比较多，所以这个过程呢需要等待一定的时间。 计算完成，重新计算一下节点数量，然后我们对节点数量进行排序，降序排列。那么现在大家可以看到原先节点数量最多的那条等高线是十二万个节点，现在呢最多的节点数量是三万五千个。我们双击定位到这条等高线， 这条等高线应该就是刚才十二万个节点的那条等高线，我们放大一下看一下等高线上的节点， 通过这个功能，整条等高线上的节点数量优化了将近三分之二，现在图面 操作起来就要比刚才顺滑很多。那么我们现在来刷新一下几点长度这个属性，点击确定计算完成，关闭计算窗口， 我们将长度这个属性升序排列。现在我们也可以看到刚才距离最短的是零点四五米，现在距离最短已经变成了一点二八米。同时我们也来看一下在任务管理器里面占用 cpu 和内存的情况。 做完线简化这个功能之后呢， c、 a、 d 在内存里面只占到六点九个 g， 比刚才足足减少了四个 g 的内存， 所以这里我们就是不是可以得出一个结论，在不影响图形形状的前提下，去优化所有多段线的节点数量，是可以大大的去减少整个 cad 图形的容量的。现在我们将这一个做完 线简化后的等高线图形做一下保存，将图形另存为等高线零二，点击保存。现在我们再来看一下保存后的 dwg 图形占多少次盘空间。 大家可以看到保存后的等高线零二这个 dwg 图形呢容量大小是一百二十五兆， 这个操作呢就可以在不影响图形形状的前提下，通过简化线节点数量的操作来达到对数据瘦身的效果。 有类似数据的粉丝呢，可以来试一试关于这个功能的操作，如果有任何疑问，欢迎大家在我的评论区留言讨论。本期视频就到这里，我是小赵哥，我们下期视频再见。

近期带来一款专业的 pps 等十几二十种格式， mc a dj， 还支持 dwg 和 bxx 文件版本之间的转换，支持替换丢失的字体文件，支持像 autocad 这样的批量转换命令并批量恢复绘图文件。 还可以将图层信息导出到 tdf 文件中，允许将 oled 实体和山格实体导出为 tdf 文件。支持三 d 对象隐藏线删除，支持用户定义、水印等功能。总之， mac a d 是一款非常不错的 c ad 文件格式转换工具。二花分享的是二零二一中文激活版，有详细的安装教程，喜欢的小伙伴打上幺零五六带走吧！

那么，呃我们今天这个课程呢，会涉及到我们一些常用一些格式啊，哎，我们一些老鸟肯定都会啊啊，但是呢我们这个听课的也有些朋友啊，可能是啊， 这个第一次接触，那我们来跟大家简单介绍一下，就是我们今天晚上的一些，呃，可能会涉及到的啊，这些格式啊，像这个 dw 格式啊， dw 格式啊，就是我们 auto cad 的啊， auto cad 的是吧？哎这个这种格式对吧？哎包括我们很多， 呃搞测绘的啊，搞我们设计的啊，这个 cd 格式啊，那也是一个比较通用的啊，比较常见这么一种格式了啊，哎，也是我们也需要学会的，包括你如果是用南方 k 四啊这个的话，他的后缀名啊 啊这个图也就 d w g 就是 a d 格式的，另外个呢是我们的 d m 啊，就我们数字高层模型对吧，哎，这个一是我们高层一，哎那个英文单词啊，高层那个英文单词， 然后这个他是用数字啊，每一个用点阵，用三格来表示，我们地面上啊，每一个点这个高高低低起伏对吧？ 哎高高低低起伏。呃第三个呢是我们的 dsm， dsm 是我们的数字地表模型啊，跟这个 dm 有点类似啊啊，其实啊，现在啊，我你我们要做仿地飞行，无论你用 dm dsm 其实都类似 d s m 这个东西在原来呢啊，在老早以前啊，这个是很难去深圳的啊，这个原来我们建的格式就 d， 只有 d e m 啊，就是数字地面的 地面数字。呃，高层模型，他只是代表我们地面这个高度啊，这个 dsm 呢，他还把我们那些房子啊建构住物的啊这个包包含进去 哎我们现在用行测来获取这个 dsm 呢相当的简单对吧哎相当简单啊你就要飞回来啊数据一跑啊同时生成这个我们的 呃震慑影像啊生成我们的 d s m 啊震慑影像啊，这里漏了一个漏了一个格式啊啊提到 d s m 我们还有一个叫 d o m 是吧哎 d o m 这是我们的数字政策影像啊数字政策影像 d o m 是吧。哎用如果说你在用我们的呃 p i c d 啊或者用我们大疆字图去跑这个数据的话啊它同时会生成啊哎 dom 加 dsm 同时生成的啊同时生成啊。呃 tf 格式 tf 是我们的的图像证明格式对吧 tf 啊也是常见的啊 tf 的啊 tf 的话，呃 我们常见啊。这个他是无压缩的啊或者是内部啊少量压缩啊，这样不像我们的 jp 机啊不像我们 jp 压缩比较狠啊啊 t 府的话呃他的文件肯定啊如果同等的啊那 j b 机的小很多啊那 t 府的话，呃比较大一点啊。 嗯但是呢啊我们呃车会的话啊 tiff 啊它是无损的嘛那也无损的那么它保留了我们很多原始信息包括我们的这个呃坐标的头文件啊都可以写在 tiff 里面啊对吧啊当然我们如果说你 你只要需要看图啊看看这个图片啊你也可以把 tf 把转成 gbg 啊客户的话啊我们很多客户啊你给个一个 tf 太大的话啊一两一两个 g 这么大的话， 哎你的客户啊估计是打不开的啊。他没有专业的软件没有专业的这个看 tf 的，看十个 g 的这个文啊，这个图像的这个软件他是打不开的，他只会用电脑的这个自带的这个看图啊，或者 wps 这么个看图的打不开的啊， 哎，那你就可以啊，需要把它整小一点，整成 j b g 啊。对啊，但是呢，这个 j b g 它有限制，如果超好像超过三万乘三万毫安的，你电脑也打不开的啊，好吧，哎，一般啊，这个我们打开比较超大的这个 t 普文件我们需要专业的个软件啊，专业的软件啊，遥感啊，行测啊， 此机此类的软件才能打开啊，很大很大的啊，我见我用过的啊，这个踢辅员踢辅文件格式有一百个 g 啊，就一个啊，对吧，一个。那行测文件很大的吗？那没，我没有分区，没有切片，没有切块之前呢，没有分幅之前他是很大的啊， 好，第四。呃，这个呢是我们的 ship five 啊，那 ship five 啊，是我们，呃，阿格基斯啊， a r c 啊， g i s 啊，哎，阿格基斯， 哎，老早以前版本这个 cpfi 啊，这个很多年很多年前二十年前，二三十年都有了啊，对吧，他是 esri 啊， esri 公司开发的这个。哎，这个我们的啊，即使的软件啊，即使的软件 用啊，点层啊，面层，线层啊，每一种类型啊，就用啊不同的图层来表示，或者 是每一种地物你也可以用动物图中才表示。比如说啊，你这个房子啊，可以建一个 ship 城啊，一个道路建一个 ship 城啊，那我们呃其他的这个水域你也可以建一个城啊，这个道路你可以用现成来表示，用面城来表示。咱们 ship 这个东西呢，就是每一层啊，你建一个， 哎，这个这个文件，对吧？那不像我们 c 店，你把所有的什么图层都丢在这个这个一个文件里面啊，这个 shift 不一样啊。哎，你一个到一个水域面啊，你可能单独建一个城 代表啊，这个里面所有啊都是属于啊。哎。这个道路线中心线，你建一个层啊，这里面全是中心线啊，哎，这个这我我们 cad 啊，跟我们即使啊，他这个思维啊，他的逻辑是不一样的哈，不一样，而且即使啊这个他还有个什么 top 这样关系对吧？我们 cad 里面啊几乎是没有 top 这个概念的啊。 好，那我们的 m d b 啊， m d b 啊，是我们阿格基斯的这个文件，呃，这个数据库啊，就其实这个 x 啊， a c c 啊， a c c a c c e s s， 好吧。 哎，用文件来啊，存储我们的这个空间数据，好吧，哎，这是阿科技师支持的啊。阿科技师，好，那今天我们啊一个重头戏，那就是我们的 k m l 和我们的 k m z 啊 k m l 跟 k m z 是吧？哎，这个东西啊， 呃，其实他是谷歌，呃，旗下的，谷歌收购了原来一个公司叫 k 啊 q 后的这家公司，他所定义的这个啊，地理标记这个语言啊，有这么格式，那现在呢？也是， 哎成了我们，呃地理信息啊，国际这个地理信息这个协会啊，好像是吧，那开放这地 协会这个通用的这个这个标准呢？所以呢，我们测绘键用 k m l 用的很多很多啊，好吧，那当然还有一个是我们的 k m z 呃，我们 k m l 呢，它是不压缩的 k m z 它是一个压缩的 k m z 呢？可以可以挂载一些什么图片在里面啊，或者是些模型在里面啊，对吧？ 我们呢基本上用的比较多的 kmz， kml 啊，我们大部分软件啊，都支持 kml 啊，哎，有些呢少数以少些软件，我们测会的有些是不支持 kmz 的啊，基本上 kml 都支持不压缩这种格式啊。 好吧，那大家这些这些啊，什么格式啊，什么具体的啊？这个这个来龙去脉。什么这样东西啊，大家可以去百度百科去找啊。那么来我们啊，在在讲后续之前，我们先给大家啊，那个大家，大家知道啊，这什么用啊？给大家一个简单一个概念在这里啊。

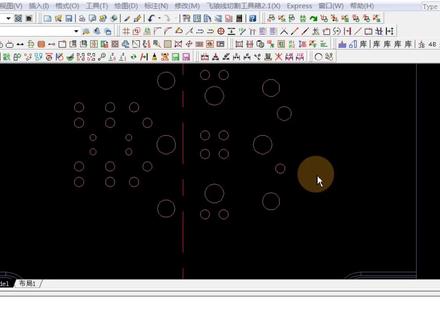

下面我们再讲一下，我们在编程的时候，或者进这个转换的时候，进这个转换的时候，有时候就是这个文件这个图形转，转不出去也不能编程，这是什么原因导致的？我们在进同时转换的时候， 他转出来的他不在同一个平面，也就说我们先选中这个图形，再按 ctrl 加一，我们再看一下这个属性，看这个对折，对折的画像，嗯，就看这个值，这个值他是零还是还是其他的？ 那是零或者是一，我们是可以对的。进一个什么进一个编程的这个也不是零，也不是一，他有可能是负一的，那你这个图纸你，你转出去也用不了，或者是你也不能对的进一个编程，那这种情况我们怎么去处理？我们点 这个这两个指令，你先选第一个指令，先把它框起来，先不管他，他是是在同一个平面还是其他的原因，先不管他，先把他框起来，按右键确认一下，再点一下这个，这个你给他框一下，就框两下之后你再去编辑，你看他有没有什么问题， 该有问题了你就再去找他，那就是不是，不是不是同一个平面的问题的，那有可能你这个是，他不是直线，也不是圆，他有可能是个多一线，有可能是啊，不是 也不是独一线，有可能是一个样的曲线，是样的曲线，我们是没办法对进这个编程的那样的曲线，你就对他进行的样的曲线的一个处理，把样的曲线转成我们的圆弧。

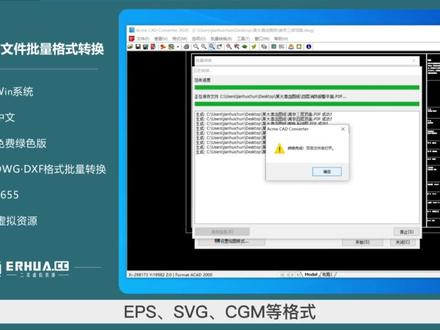

这期二花虚拟资源分享一款 d w， g， d x f 格式文件快速转换各种格式的软件。 acnecat converter acnecat converter 是一款 autocad 配套软件，它支持 dwg 和 dsf 的文件快速批量转换成 pdf、 jpad、 pcs、 j， t， p， n， g 等各种格式，支持多图合并为一个 p， d f， e， p， s， s， v， g， c， g m 等格式，非常好用。二话分享的是免费绿色便携版，解压后可直接使用。

cd 中很少遇到甲方会发来 dwf 图纸，万一遇到了像我这样打不开怎么解决？对号入座上课啦！首先需要把图纸放在桌面上，必须要放拿，然后借助到这个 dwf 转 dwg 插件，打开后点击添加文件，添加上甲方 dwf 图纸。 接下来把输出版本改成 cad 十四选好你的输出文件位置就行了，点击转换，等待转换完成。好，已经转换 ok 了，打开 cad 即可直接导进去，建议备上一份插件，哪天要用到就找不到了。
