pads怎么画qfn芯片封装

加快一下，这个是 ic 哈，我们双击他看一下 ic， 这是一个充电管理芯片， 那我们来看一下他的 ic， 这里就是写了五十页，那么切到五十页这上面来， ok， ic 在这里，这是一个比尔恩的一个风钻啊， vqfn。 ok， 那咱快速找到他的焊盘， 焊盘尺寸一角是在这里啊，这个位置 注意看一下，这个一角在这里，这一个是顶式图哈，顶式图，这是顶式图，所以大家千万这个看图要别看错了，这是顶式图，这是顶式图，这是测试图。 嗯，看看，我们先看看满尺寸，看，满尺寸在这里有写宽度是零点一八到零点三，那我们就起零点三。好了，就这个位置，我给大家放大一点，零点三，长度呢？这里有写零点四八， 零点二八到零点四八吧，哈， ok， 那我们就，嗯起零点四八吧，哈，零点四八，零点五吧。好吧， 他零点五，这零点三啊，宽度零点三，长度零点八啊，长度零点五，零点三乘零点五。好，然后他的汉牌之间的距离这里有写零点五啊，这里写的是零点五， 然后他的寒气和跨气啊，我们就用他的这个 长度来啊，三点九到四点一，三点九到四点一，我们是起中间的，那就是四四毫米，对不对？他两边都是四毫米，我们四毫米做个中心距离， 因为你如果用四毫米做他的边缘最边缘的距离的话，做出来跟实物差不多一样，这样就不好焊了，所以我们做出来的话还是跟之前一样，这个焊盘我们是做在他中间的，这个也是一样，做在他中间，所以做出来没有这么长啊，重新画一下， 我们做出来大概是这样子。 好，这边也是一样， 所以你这个气垫放在我红色的这个号码上面肯定是能看得上的，对吧？ 中间还有一个三个号码，三个号码多大？这里有写二点七。嗯，二点七乘二点七。 ok 了，那我们就可以做了。 回到配饰里面来，我们进入现场来装件现场里面单击他新建，像新建一个风格吗？啊，然后进入这个现场里面， 然后四个角的，我们单击这个四分之一沿周，然后我们的一角是在左还是在右，你要搞清楚，所以这里要注意一下。一角在哪里啊？在左还是在右？ 我们应该在右，然后这里呢？是顶面啊，一角在这里，然后这是他器件高度，我们把单位改一下 啊，高度的话你只要不做三 d， 三 d 的话这个倒是不用管他了。圆脸是近代中心的所有贴片的 ic， 铁片的风抓两点都定在中心，编号方向都是逆时针水平，多少个水，水质多少个光脚，我们来看一下尺寸，这里是六个，对吧？六个，六个二十四嘛，每边六个，所以我们这里输入每边六个。 好，下面二十四看板尺寸，零点三，长度零点五或者是零点六都可以。 广角的天气零点五是吧？是零点五吧？对，是零点五。好，然后他的中心到中心 这点记也是四，垂直的也是四。嗯，对啊，然后上个号码这里是二点七，垂直的也是二点七。好，做出来就是这个样子，然后单击去领，然后这外面的框框给它删掉 适应宽，重新给他画一下。一脚在这里，你看我们的尺寸，一脚也在这位置啊，你把他转一个方向就好了。嗯，假如，哎呀，你实在看不习惯，有些人他说一定要跟他一模一样，那你就这样子了。 那但是你要注意一下，他这里是顶式图，这里是顶式图，一角是在这个位置的， 这个是迪士图，所以千万别搞，别搞错了 千万 别搞错了。所以你要把一脚搞这里也行，也没问题。或者你全部想让他给他转一个方向也行啊，转不了的话就算了。 那一角是在这个位置，你重新编号也可以啊，或者你不用重新编号，只是换一个方向，你大不了把这个实在看不习惯，你把这个想象器转一下就搞定。立起来也可以啊，或者你实在纠结就改改的话就重新编号了。这是一角 对，二角，三角，四角，五角，六角。七八九十十一，十二十三十四十五，十六，十七十八，十九，二十二，一二三二四二五。 ok， 完成， 干杯。你如果是要看他镜像图，就这样子看了啊。好了，那来画出他 的适应宽，在所有城里面画一个适应宽。那我准备这样，准备这样画，这是我的一角在这里。好，一角注意一下宽度，不要太宽，我就用零点一二七五面。好，这边也是一样，今天画好看一点。 好，这边也行，这里也行， 然后叫他移角标识，这里移角在这里，所以我在这个位置右键给他加一个圆形，代表移角。 好，一脚在这个位置啊，这个你自己画怎么样？画好看就怎么样来。好吧，搞定保存一下。嗯，名字叫这个 啊，或者是我直接用他的型号也行，那我们就直接复制他的这个型号， bq 的啊？ ok， 保存一下，他， ok 不用参加眼睛类型。

这是一个 q f n 封装的芯片，下面我把它摘除，然后处理焊盘，再装回来。给大家演示一下它的拆装。首先拆除热风枪三百五十度，然后风力调到六十吧， 这样均匀的给他封，然后就可以拿下来了。 如果你的设备是无铅焊锡，那么这个锡需要换，如果你的设备是像这种有钱焊锡，这就不需要换了。如何换锡？我给大家演示一下。用电烙铁和有钱焊锡， 把所有焊盘涂焊一遍 所有焊盘图案 面之后，这个西就变成有钱汉西了，中间接地部分西可能会多一点，我们用西西带 吸掉一些就 ok 了。我们换下来这个芯片，因为是演示，所以这上面已经有吸了，我没有拿新的芯片，如果这是一一枚新的芯片，上面是没有吸的，就需要给他进行上吸。我现在给大家演示一下怎么上吸啊，用电烙铁和有钱焊吸， 在眼角上拖一遍，四面的眼角都需要拖一遍， 中间的散热部分只需要一点一点吸，所以说需要注意不要弄太多，给一点就够了，粘起来了， 给一点点就够了。再说焊盘部分，大家可以在这里看到，我这已经亮晶晶的有一些助焊剂了，就是吸里边自带的助焊剂，如果你需要另加助焊剂呢，可以用松香，也可以用一些焊油什么的。下一步就是对点，对一角， 芯片上这个点和焊盘上这个点能对上。提起热风枪，吹一吹焊盘，再吹一吹芯片，把芯片放在这个上均匀的加热， 芯片归位，稍微能推推动一下就已经焊好了。如果你不敢保证芯片是否引脚全部焊接完美，那么可以再进行下一步操作，就是在芯片的外部用焊。 叹息，再拖两次， 记住一定是从汉西斯上直接焊下来的新西斯，这样他焊助焊剂比较多一点。 这个时候就可以清洗主板了。先用酒精在上面涂匀，然后用我以前教大家的方法，用一张纸，这样再来一点， 这个纸不太好，容易掉。 嗯，这样就非常干净了。

高端的食材往往只需要采用最朴素的烹饪方式。

把只好吸的 ic 放到芯片托盘上，吸嘴自动从托盘上取走 ic cc 第一自动伸出开始对位， 根据显示屏上了影像，手工微调千分尺， 使芯片和 pcb 上的焊弹影像完全重合，在 pcb 焊弹上薄薄涂一层出汗膏，点击对位，完成 ccd 自动收回， 吸水吸住， ic 自动下来贴装并加热， 加热完成后，上温区自动复位， ic 就看好了。

q f n 芯片封装形式的特点与应用全解析 q f n 芯片封装及 profit 罗丽的缩写，中文名为无铅方形扁平封装。与传统的插针封装相比， q f n 芯片封装采用了无铅焊接技术， 减少了封装的体积和重量，使得芯片在同样尺寸下能够集成更多的功能。根据红一电子芯片测试做工程师介绍， 由于哥 fin 芯片封装去掉了插针，使得芯片与外部电路的连接更加简单可靠。一、 ufm 芯片封装具有较小的尺寸相比传统的封装形式， qfm 芯片封装的体积更小，能够实现更高的集成度，这对于如今追求小型、 轻量化的电子产品来说具有重要意义。而 qf 发现芯片封装具有良好的散热性能，由于封装底部有多个焊盘，芯片可以直接与散热器相连，实现优良的散热效果， 提高芯片的工作稳定性和可靠性。三、 q f n 芯片封装具有便于自动化生产的特点。由于无插针封装的设计， 使得 q f m 芯片在焊接过程中更易于自动化操作，提高生产效率，降低生产成本。 四、在消费电子领域，如智能手机、平板电脑等设备中， ufi 芯片封装被广泛应用于处理器、内存、传感器等核心芯片，以满足高性能和小齿 寸的要求。五、在通信设备领域， q f m 芯片封装被广泛应用于无线通信芯片、光纤通信芯片等，已支持高速、高带宽的通信需求。六、 q f m 芯片封装还应用于汽车电子、 工业控制、医疗设备、航空航天等领域，为各个行业提供可靠性和高级程度的解决方案。体外三 n 芯片封装形式有哪些适用场景？ 一、在移动设备领域，如智能手机、平板电脑等产品中，由于空间限制， qfi 封装的小体积、轻质量以及良好的散热性能使其成为了理想的选择。二、在通信设备领域，如无线路由器、基站等 产品中，提问翻译芯片封装形式的高级程度和易于实现的日管理，使其能够满足高性能和高可靠性的需求。三、在汽车电子领域，如车载导航、车载娱乐等产品中， pvfn 芯片封装形式的抗震性和耐高温性能使其适合于复杂的车内环境。四、 pvfn 芯片封装形式还广泛应用于工业控制、医疗器械、航空航天等领域。 q f n 芯片老化测试的特点和其他测试相相解 q f n 芯片是一种比较常见的芯片类型，具有体积小、功耗低、高性能等优点。根据鸿仪电子芯片测试做工程师提醒，由于生产工艺的限制， q f f 芯片在长期使用或恶劣环境下容易出现老化、漏电等问题，从而导致系统稳定性和可靠性的下降。因此，为了确保 q f f 芯片的质量，需要进行一系列的测试。一、 q f f 芯片测试项的概述 qa five 芯片的测试项通常包括以下几个方面，一、外观检查主要是检查 qa five 芯片的饮酒、焊盘、封装、打铁等是否在设计要求的范围内， 是否存在裂纹、损伤等问题。二、尺寸测量主要是测量 q 为 fin 芯片的尺寸是否符合设计要求，包括长度、宽度、高度等。三、电性能测试主要是测试 q 为 fin 芯片的电气参数， 如电压、电流、功率等，以及不同工作状态下的参数，如静态工作参数、动态响应参数等。 四、可靠性测试主要是测试 q 为反芯片在长期工作或复杂环境下的稳定性和可靠性，包括老化测试、寿命测试、环境适应性测试等。 二、 qfian 芯片老化测试的特点根据鸿仪电子芯片测试做工程师介绍， qfian 芯片老化测试是 qfian 芯片可靠性测试中的一个重要部分， 主要是测试 q f m 芯片在长期工作或高温、高湿等复杂环境下的稳定性和可靠性。 q f m 芯片老化测试的特点主要有以下几个方面，一、测试时间长 q f m 芯片老化 测试的时间通常需要长达数千小时甚至数万小时，这是由于 qwifian 芯片长时间工作后容易出现老化问题，需要运用长期测试来确保芯片的可靠性。二、测试条件苛刻 qfian 芯片老化测试通常需要在高温、 高湿等苛刻条件下进行，这是因为这些环境条件容易导致芯片老化、裂化等问题，需要通过测试来确保 qn 芯片在恶劣环境下的可靠性。三、测试方法复杂 qfn 芯片老化测试的测试方法比较复杂， 需要使用专门的老化测试设备，如老化箱、老化架等，同时还需要使用一些辅助设备来监测芯片在老化过程中的一些参数，如温度、时 度、电压、电流等。四、测试数据分析难 q f n 芯片老化测试的数据分析比较难，需要对测试数据进行综合分析，以确定 q f n 芯片老化的趋势和规律， 并通过数据分析来优化给 wifi 芯片的设计和工艺，提高芯片的可靠性和稳定性。 三、其他 q f i n 芯片测试项的特点和要点除了老化测试之外，其他 q f i n 芯片测试项的特点和要点如下，一、外观检查需要注意 q f i n 芯片外观的卫生、 整洁、美观，尤其需要检查芯片焊盘是否有偏移、变形、开裂等问题。二、尺寸测量 需要注意精度测量时需要使用精度较高的仪器，并与设计要求进行对比。三、电性能测试需要对不同工作状态下的电器参数进行测试，以确保 q 反芯片在不同的工作状态下都能够正常工作。 四、可靠性测试需要结合实际应用环境，选择合适的测试方案和测试条件，以确保 q f m 芯片在各种复杂环境下的可靠性和稳定性。 q f m 芯片测试做的特点与选配 一、 q f i 芯片测试座的特点之一是接触良好。由于 q f i 芯片的银角位于封装底部，测试座需要具备良好的接触性能，以确保测试信号的传输 和读取准确无误。二、 q f 芯片测试做还需要具备良好的导热性能。 q f 芯片工作时会产生热量，如果测试做的散热性能不好，可能会导致芯片温度过高，影响测试结果的准确性和可靠性。 因此，在选购 q f m 芯片测试作时，应注意其散热性能是否达标。三、 区外发现芯片测试座还需要具备较高的耐电压能力。在测试过程中，测试座需要承受一定的电压和电流，如果测试座的耐压能力不够强， 可能会出现电机等安全隐患。因此，在选购 q f i n 芯片测试作时，应选择具备较高耐压能力的产品。四、针对 q f i 芯片测试做的选配首先需要根据芯片封装尺寸选择合适的测试做尺寸。 q a 三、芯片有不同的封装尺寸，如十六 q f n、 三十二 q a f n 等， 测试座的尺寸应与芯片的封装尺寸相匹配，以确保测试座与芯片的完美配合。五、还需要考虑测试座的电路连接方式。常见的 q f m 芯片测试做连接方式包括插针连接和焊盘连接，插针连接适用于频繁更换芯片的场景， 而焊盘连接则适用于长期固定芯片的场景，根据实际需求选择合适的连接方式。 六、还需要考虑 q f m 芯片测试座的辅助功能。一些测试座还提供了对芯片的保护和固定功能， rus 保护、银角固定等，根据实际测试需求选择具备相应辅助功能的测试座。

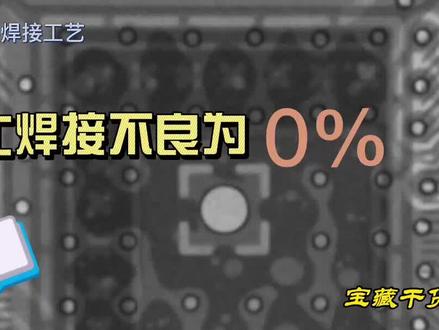

为什么你的 dqfn 芯片焊接不良高，想达到百分之一百良率吗？方法在这里！目前行业内出 dqfn 的这种新型芯片无银角风装， 它对提高信号传输、电气性能、改善器件散热等功能提高的同时，也解决了同平面和导线弯曲带来的组装困扰，但也带来了组装焊接出现短路、虚假焊等不良偏高的缺陷。特别是多排 dqfn 封装的芯片， 如 dqfn 双排或多排，这种封装的焊接点尺寸一般在零点二乘零点三零毫米，两排间距在零点二九毫米。这种细间距且无影脚的封装对焊料量和成型效果要求非常高，没有好的方法处理，不良率会超高，会达到百分之几 甚至几时。那有何种方法来处理好这个问题，让不良率降到百分之零点一或零呢？点击关注收藏，我们一起来解决这个问题，如果这个对你有帮助，帮忙点个赞！

欢迎回到硬核一分钟系列课程。上一节我们介绍了日风枪的一些规范用法，用它拆卸了芯片。这里需要补充的是，风嘴是有不同规格的，使用的时候是需要根据实际的情况做选择，比如用小风嘴来吹，这个大芯片就不好拆了， 所以下面我们选择一个适合的封嘴，来看看怎么用热风枪把上次拆下来的芯片焊回去。 我们先来试试 kfp， 给焊盘和芯片表面都涂上柱焊膏， 按照板子上一角的指示点摆好芯片，再用接上适合封嘴的热风枪，均匀的做加热，直到焊锡融化，再拿开一热风枪，片子就焊好了。那对于 kfn 封装的芯片也是类似，这里为了给大家演 是不同的驻汗材料，我们这次加了驻汗剂，然后也是把芯片对上一角的指示点 对齐各个管角，然后用热风枪均匀加热来完成焊接。这里需要注意的是，对于中间有上要焊盘的芯片，给他上吸的时候不要上的太厚，不然会让芯片放不平，外围管角就容易虚汗了。 那对于 sop 封装的芯片来讲，流程也是一样的了，那也是前面拆下来的时候，焊盘上留有焊吸，所以我们只要直接夹住焊膏对上一角指示点，调整好芯片位置，让管角对准焊盘，再用热风枪均匀加热，就能完成焊接。 那在这里热风枪的使用介绍我们就告一段落了，下一集我们来看看各种类型烙铁头的使用。

q n 封装芯片手工焊接技巧。
