vericut仿真g代码设置

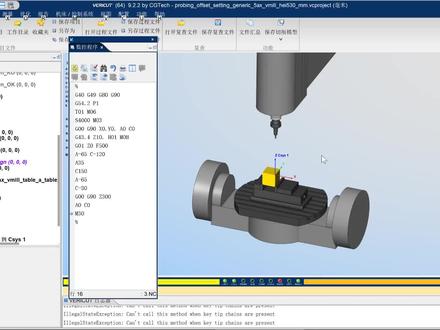

大家好啊，今天给大家分享一个沃尔卡的仿真软件的一个知识点，关于我们这个刀尖跟随运动的一个仿真的啊啊，有朋友说他这个加载了这个法兰克的控制器以后呢，就没法做这个啊，刀尖跟随这个仿真了啊，要么就是 程序报警，要么就是这个啊，他乱跑，反正的话就模拟不起来啊。那么今天的话我就给大家解决一下这个问题啊，当前的话我使用的就是法兰克的控制器，然后呢我先给大家看一下这个效果啊，先重置一下，然后呢我们走一下 啊，先看一下啊，这是我们的开启了刀尖跟随功能啊啊，他的一个效果，我们刀尖始终保持在啊，保持在这个 x 顶歪顶嘴顶的位置的啊，好，我们先看一下这个程序段，我们先看一下这个程序是怎么编的啊？首先第一段啊，这是我们常规的 开头指定哈，就不用讲了。然后第二个 g 五四点二 p 幺啊，这个比较重要，如果说你在这个啊里面要实现这个模拟的话，你必须把这个段来加进去啊，就是 g 五四点二 p 幺，这什么意思啊？就是 要开启我们动态坐标去偏执啊，一定要加上去就是吊用啊。然后呢我们后面是 p， 后面给的是一个计算器号， 你这里话是 p 幺的话，那么你在这个外开的仿真里面呢，你在这个地方工作片子里面一定把这个计算器啊，也给他改成一啊，这样把它才可以对应起来，才能够调用啊。 好，这个程序段一旦加上去啊，现在就看第三个程序啊，这个是半刀指定哈，就不说了，第四个啊，是转速。第五个呢，什么呢？ x 零和 y 零吗？就是 x v i 组、 a 组和 c 组哈，先给他归零，然后呢这个下 算就是接四三点四，然后 z 一是 h 零幺啊，这个比较重要，这个就是开启我们刀尖跟随的一个指令啊，接四三点四，然后呢第二用一号到的一个啊，道具长度不长。 好，我们下一段是什么？定位到我们的机灵幺，定位到我们的 z 零的位置，那在刀尖到这个段的时候呢，我们刀尖就已经是在我们 x 零 y 零 z 零的一个刀尖点的位置了啊，你说他们刀尖点的话就已经是在 x 零的位置了，那么接下来的话，我们就要执行这个 a 组和 c 组的一个旋转， 我们现在看一下这个开启了以后呢，我执行这个 a 负着六十五度， c 一百二十度啊，他是怎么运动的？我们把这个程序给他重置一下，然后那么走单段哈，看一下啊，这是我们的这一段程序啊， z 十的位置，然后呢，接下来我们走近零幺， 我们看一下这个到定点，你看他就已经是在这个 x 零玩领人的位置了，接下来我们把这个下一段程序给他执行哈，我们看一下他怎么运动的啊，你看 那这个我们在这个执行这个 a 负的六十五度， c 一百二十度的时候呢，我们这个刀尖点呢，他始终是停留在我们这个坐标系 这个 x 零五二零 zz 的位置的啊，他是没有变的啊，虽然说你赚了吗？赚了以后呢，但是我刀剑点，你看我的刀剑点的中心位置还是在这个坐标的位置的啊，也就说他还是在这个正方体的这个尖点的位置，对吧？他没有变， 那虽然说我们这里面给的是 a 度指定啊，一个 c 度指定只给了两个坐标足啊，两个坐标足的一个运动量，但是在机床里面真正他 运动的时候呢，他是五个轴在这运动的，他除了这个 ac 轴要动，以后呢，他三个线性轴， ax 轴、歪轴、 z 轴啊，都会动，他才可能啊，让这个倒地点啊，一直在这个 x 顶歪顶的位置，对不对？ 这就是我们开启了刀尖啊，根据功能以后呢，他就可以自动的跟我们补正，让我们刀尖啊始终是保持在 x 零五二零、 z 零的位置的啊， 因为说如果说你这个不带 rtc 功能的话，你一旦这个发生旋转以后呢，这个刀尖脸啊，因为他没有跟随功能，他就会脱离这个原始的这个刀尖脸的位置，这个时候呢，你就需要机场去手动去补证他，对吧？要么你去后厨里面去给他补证 才可以保持啊，让这个坐标点呢一直在我们的 x 零五二零的位置。所以说不带 rtcb 功能的话， 那你至少要运行这段程序的话，你要从这个原始的这个刚刚上一段这个位置运行到这个下一段位置的时候呢，你必须要给出五个轴的坐标啊，这里面有 a 轴，有 c 轴，还要给出 xyz 的一个偏增，他这个偏量 也是真正坐标也要给出来，这样的话才能够实现这样的功能。所以说这话我们这个刀尖跟随功能开启以后，他的一个特点就是什么？他可以省代吗？啊？我像这样的话，你看，我只需要给出 ac 九的一个他这个旋转量， 那么 xyz 我根本不需要，但是他执行这个指令的时候呢，他是执行的是一个五轴五联动的一个程序，如果说你不带二 tcp 的话，你必须要把 xyz 给他加上去啊，所以说这就是他的一个特点，那么我开启了这个二 tcp 功能的话，我程序代码都会少很多，那么我程序代码 少了以后呢？那么对我的机场整个啊，给他跑起来一个流畅度肯定会好一点，对不对？这也是我们的刀尖跟随功能一个特点啊，他会损我们的代码。好，接下来我们看下一段哈，下一段你看下一段话，我们只给了一个 a 三十五，那么你看他在走这个 a 三十五的时候呢， 我们再看一下，我们给他返回一下，我们看一下这段程序啊，他是走的是多少个出在运动啊？好，我们看在这里啊，在这里时候我们摆正看一下， 哎，他这个的话，他是只走了多少个轴来我们的 a 组可能是要动的吗？因为给了 a 三十五， a 组会动，那么这个 x 轴方向他好像是没有动的啊， x 方向没有动，然后呢？我们这个 y 组和 z 组这个线性轴，他要补偿，对不对？他，所以说相当于说他是一个 啊，五轴在三连动，对不对？我们 x 轴不会动，那么 y 和 z 组的限定轴还有我们的 a 轴在动啊，这三个限制轴，这三个轴在动啊，就 a 轴， y 轴还有我们 z 轴在动，对不对？他也可以说我们只给一个 a 轴的话，他实际上是三轴在联动啊。好，接下来我们看一下这个 有没有 c 一百五十度啊？你看 c 的话，你看他就是这个，也相当于是在这个五轴四联动啊，除了我们的 a 轴没动，我们的剩下了四个坐标轴哈，比如说我们的这个 c 轴 xyz 哈，都在动啊，都在动，所以说他是一个五轴四联动啊，在执行这个指令。 好，后面的话都是一个道理啊，后面的都是一样的啊，都是这样的道理啊，反正的话就说，虽然说我给了一个一个呃，线性轴啊，一个坐标轴嘛，一个旋转轴，一个坐标，但是的话他执行呢， 有可能是五轴四联动，也可能是五轴五联动的一个程序。好，我们给他重置一下。这个话其实话也讲偏了，主要话我们主要是讲这个，这两个指令我们给他加进去啊，加到什么位置的啊？顺便再给他讲一下这个 rtcp 他这个功能原理吧。啊，其实在国内的话，用法兰克系统的话，这个是很少开通这个 rtc 功能的啊，因为你要开通这个 rtcp 功能的话，你必须要涉及到五轴五联动，但是国内技能的话啊，法兰克系统的话是很少开通这个功能的。好像是，好像是被限制了， 好像我们家装的转台的话，基本上都只能是五轴四联动啊，不能够五轴五联动，所以说他不带这个 rtcb 功能啊，那么你不带这个，你只能五轴四联动的话，基本上就不能做一些联动的产品，对吧？你只能拿一个来做这个三加二禁毒产品啊，就比较受限制，但是 国产的一些五折品牌的话，他喜欢用这个新代的系统，那个新代系统的话，他就跟这个法兰克的系统代码基本上是差不多的啊，所以他的用法的话就跟这个法兰克是一模一样的啊。啊，如果说你是使用的新代系统的话，你也可以参考这种方式啊。 好，那么这就是我们今天要讲的那种话，主要是这两个指定啊，大家要把加上去，一个是 g 五四点二 pl， 还有个是 g 四三点四啊，这两个指定要加上去， 然后呢在我们的计算器里面一样，一定要把这个这里面的号给它改成一模一样的啊，这样的话你在这个我要看到仿真软件里面才能够模拟成功。好，这就是我们今天要分享的内容，感谢大家观看啊！再见！ 店铺有优基设计建模全套课程、优基三轴数控编程全套课程，关注我学习更多优基知识。

法拉科三十 m 的控制器啊，使用记录式坐标 来仿真， g 六八点二， g 五，三点一， g 四，三点四，来看下效果， 非常的安全，非常的流畅，也不会乱跑。

大家好，有朋友在说这个 v t 仿真的时候 g 四九扎刀啊， g 四九扎刀的时候我们在哪里去设置 g 四九扎刀，我们要打开机床控制系统，这里面一个字地址，地址改了之后再搜索往上涨 啊，这里面它有很多密码代码，是吧？ g 代码在这里面来看有没有，没有的话就在在开始里面，然后来找到七四九长度补偿这一项，就这一项打开，打开之后往下扩展， 打开之后往下扩展，扩展之后找到最后这一项， 然后点击右键添加修改进来之后把这个再点击这一项，把这个删除掉， 清空，然后点击修改，然后这样的话就变了，然后关闭，这样的话就不扎刀了。或者有时候也讲的是把这项直接删除哈，我们保留这项嘛，有时候可以测试一下，你可以把这项直接删除，我点一下修改， 他也是一样的，是吧？两者都是一样的，可以去试一下，这样的话就解决了。第一刀往下走的时候他不扎刀啊，就是程序里面 来这个位置有个七十九啊，这个是已经改好的啊，这个有七十九，有七十九我们走单段， 好刀就掉出来了，下来了开始加工， 那么这样程序头里面带鸡翅酒，他就不会扎刀了。好，遇到这种问题，你们搭建的仿真，如果说前面撤销鸡翅酒，扎刀的时候，你们可以就打开这个 四地址里面去修改一下，这样的话就可以解决任意方向往下扎刀的情况。

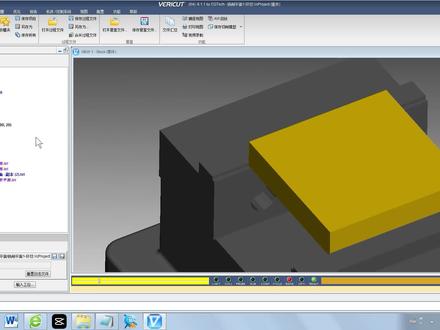

大家好，这个视频我们讲一下点 word 卡的纺织红程序所需要的一个简单设置，以及我们在 word cat 里如何来观察我们所设置的红程序的变量，他的数值每一步之间运算的结果。 那好，首先我们来看一下我现在给大家展示的这样一个程序，现在这个零件呢是边长一百乘一百的， 他的坐标系呢是在这个中心，那么这个工程序呢就是沿着他这个周边环切 去洗这个平面，使用快手的力洗刀。那么这个变量呢设置了两个，一个是这个 五减号五呢这个等于八，是他的这个道具的每次行切的这个环距行距， 然后井号一等于五十，是这个他在最外圈的这个变长的一半，那么每次走完四个角之后呢让这个井号一呢去减五，然后呢逐渐的去缩小，去等距的去切这个平面， 那么现在呢我们来仿真一下，我们先去运行一下这个程序，那么咱们可以看到，那么他现在只去切了一圈，对吧？那么实际上我们这个程序当他这个井号一 递减了之后，只要他大于等于二呢，他都应该会跳到我们这个幺零这一行去按照新的这个数值再去走一圈，那么但是他现在没有这么走，那么为什么呢？实际上这里边我们在仿真工程序的时候，或者看看里面一定要注意单击一下这个工位，然后在这里 里边我们这个记代码这个底下，这里面我们这个一定要把这个扫描数控程序文件这个给他勾选上，那么这个时候我们再复位一下，我们去运行，那么他就可以去仿真了， 那我们也可以看一下这个道道具轨迹，那么就是这样的，那么 我们在这个调试程序的时候，有的时候如果我们能看到我们这个每个变量他们之间运算的结果， 以及他中间的这个运行这个计算的这个过程，我们就能更清楚的去发现我们的一些错误。那么在什么地方去看这个变量呢？我们可以有两个地方，一个地方呢是我们可以从这个项目数里面这个公 位这个位置单击右键去从这个接待码下面去单击这个所有变量，那么就会弹出这个亮的这样的一个对话框，我们也可以从这个信息 这个栏目下点开这个小三角形，然后呢去单击所有，那么这个变量也能够出来，那我们现在呢就是重新运行程序，我们去看一下这个变量， 我们使用单步去运行，那么首先呢他会有一些系统的一些变量的去展现给我们，我们看这两千五啊， 就是我们这个转数，然后还有其他的一些内容，我们主要是看上面的变量， 那么现在我们这边程序啊对的看一下，那么现在他下到这五，然后这一行呢下到这个 负零点五，那么接下来呢这个变量呢就有第一个变量了，这个变量呢是五号，然后呢他的这个数值是八以红色的给我们展现出来了， 然后接下来我们再看一下这个减号一，那么减号一的这个数值呢是五十，我们也能够看得见，那么接下来呢就按照这个数值呢去计算走一圈， 然后呢我们这个井号一等于五十，减去这个八，那么他现在就是变成四十二了， 然后接下来呢我们就按照新的这个参数跳到这个位置，再再去走一圈， 然后我们再去计算一下这个减号音，那么现在他的就是三十四，那么按照这个形式呢去 逐渐的去减小，我们可以看到每次呢他都会是有变化的，对吧？那最后我们是等于二，等于二的时候也去再去切一刀， 然后当他等于负六的时候，他就不满足这个关键词了，对吧？这个这一行的计算完之后，他现在是负六，他不是大于等于二了，那么他就不是跳的到这个原来的位置，他就直接抬到了。 好，那么这个时候呢，这个程序呢就结束了。好，那么我们这个 红变量，我们在这观察的时候呢，就对于有一些运算比较复杂的，或者说有一些某些数值数值，我们需要去观察中间过程，或者说是终点 判断的位置的时候，我们从这个列表里面呢就能够去比较直观的去看出来。那么这个时候，对，我们在调试程序的时候，有的时候就可以帮助我们去判断我们哪些地方去， 呃，去需要去修改哪些地方有问题，好，那么这个是比较实用的，那么今天这个这个红程序的这个案例呢，就分享到这里。

今天又给大家分享一个经典的内容，就是我们在 v t 仿真这一个五轴程序的时候，经常遇到这种 g 四九会扎刀的一个问题，我们慢一点，这个位置你看他这里直接扎下去了，对方的原因的话，是他这个地方啊，有一个 g 四九进行了一个取消长度补偿， 但是在实际的计算当中啊，这个地方是不会进行扎刀的，但是在 v t 当中啊，就会直接扎下去，那我们如何去修改 v t 的 这个文件？系统文件来做到跟实际的计算是一样的一个情况。 呃，这个内容的话在网上也比较少的知识，我们一起来分享一下。首先我们重置一下这个地方的话，我们要在这个地方机长控制这里面找到这个字地址，去修改他的这个系统文件。 呃，找到了这个机船控制啊，自递纸里面啊会出现这样的一些。然后这个地方我们找到这个 star 的 啊，找到这一个，点开这个地方有我们 所有的这个 g 代码。在这个地方的话，我们找到这一个 g 四九啊，因为现在是 g 四九有问题，点开他，呃，然后 g 四九这个地方的话，我们折叠一下 他这个地方的话有有这个 j r 八的一个原因啊， j r 八里面的话，他里面有一个电量啊，就是我们的这一个最后一个， 他这个地方有个字地址，我们点开这个地方要把这个地方删掉啊，我们选择双击他也可以，你鼠标右键添加修改也行。然后在这个地方我们找到我们拉大一点的，把这个地方的 覆盖文本这个英文给删掉就可以了，删掉直接点修改，我就把它拉拉上来啊， 修改关闭，这样就可以了。当然其他的有这一个的也要进行一个删掉，比如说我们的这个列表里面的这个地方，点开这里也有这个玩意，也是你可以整个一行就删掉啊，当然我们建议还是直接去里面去删这个文本 啊，修改关闭，这个也关掉了，然后这个地方也是一样的关掉啊，这个里没有啊，这个里面看看有没有啊？这个里面有双击他，然后删掉修改关闭。好，那我们现在的话就把他自己的全部改好了，我们再来进行，反正一下 我这个地方就快一点点，因为我前面做了一个沙面的， 你可以看一下这个地方，我们运行到这个 g 四九就不会扎刀了，他跟我们的实际的情况运行是一样的了。 好，这个内容你学会了吗？啊，这个经典的内容，别忘了持续的关注，加点赞加收藏，我们会持续分享更多好的知识等着你。

hello， 大家好，我是小飞，今天我们来讲一下在 ug 里面启动 vt 的 时候遇到了一些问题，现在我们把这个输出目录给它找一下，随便找个位置，然后模板的话，我们就用面桌面上这个模板， 这个四组模板我们点击确定，确定后我们在操作里面选择程序组，程序组选一下，然后这个模型也选一下，选择这个部件， 然后毛坯也选一下，毛坯选择这个圆柱，随便做了一个毛坯坐标系也选一下，好，我们点一下这个坐标系，接着我们 n c 程序不用管基代码，我们选择这个 g 五式和工具， 然后工作编制的话，编制名是工作编制，这里点击添加，先把这个移除，然后点击添加，然后我们再来接口，你们看一下接口就跟着我一起设置就好了，按照我这个设置把这些都点一下，然后点击确定， 确定以后我们再来输出并启动。输出并启动的时候稍微等一下， 启动以后，我们就到这个 v t 里面来了，就直接把这个模板，然后和所有道具毛坯组建都全部带进来了。接着我们再来看一下 程序，我们把那个数控程序也给它导进来，数控程序我们之前已经后处理好了，直接点这个文件夹，然后点击确定，然后我们点重制，接着我们再来模仿一下，给它模拟一下， 好，放大一点，模拟好，现在已经撞击了，撞击了以后我们再看一下这个刀具，它是看到了吗？是转个九十度的，这就是我们今天要讲的问题，我们再来把这个主轴里面 这个主轴刀具，然后给它旋转一个九十度角度，我们给它个负九十度， 对，然后负九十度，然后重置一下，接着我们再来模拟看，现在就不会报警了 啊，现在又又转到四轴了，转到四轴了以后呢，我们再来把弓箭往左边移一点， 这就这个工具，让他往往左边移，要不然他撞着那个四轴了，我们点击这个毛胚，然后我们给他移一下，这里直接再加一百，然后移动一百。这个部件也是一样的，直接加个一百， 然后我们再把这个加工坐标系给移动一下，加工坐标系也要移一下，不然的话他 那个加工程序还是不会动的，我们现在我们再移一下这个坐标系，先把这个没用的删掉，然后点击这个零点坐标，给他负一百， 负一百。好，然后过来了这个片子坐标也要写一下 g 到码，片子也是给它负一百好，截好以后我们再点击那个重置，这个角度我们就不用管了，刚才我们已经搞好了，然后点击重置，重置以后我们直接点开开始 看到吗？现在就不会撞击了，那么如我们这就是我们在 ug 启动到 vt 里面的时候就容易出到的出现了一些问题啊，现在已经又显示过期了，这个过期是因为我们有一个反倒角刀， 我们加了一个反倒角刀，再做一个反倒角，然后它就会出现过期的报警。那么这个问题你学会了吗？学会了记得点个赞收藏一下。

很多老铁问，就是这个威瑞卡的 vt， 孙红尘模拟那个异形螺纹的时候啊，就是用原地借刀，不支持 q 值， 他说这个怎么解决？我 vt 用的也不熟啊，但是我这个我是知道怎么弄的。 这个首先找到这个机床控制系统，然后还有一个那个字字地址，就是一个鸡蛋码这里，然后这里都是英文，看不懂啊。 找这个二开头的，然后找到这个 q， 点开，我这里已经添加过了啊，然后再添加一个啊，双击就是双击这个，然后这里点击一个添加 条件，这里选择是记条件值三二， 然后这里呢就是把它删掉，删掉，这下面就可以进行一个选择 找到，反正就是这个 cyc 的，这个应该是循环，然后 turn 这个东西应该是个车靴吧，应该是 找到这个， 这是 ccycl 一 哦，应该是这个就是这个，然后点击添加， 这样就添加上了，然后退出这里呢，再保存一下，可以看一下啊，这个这个加反了，这个不是这个， 看一下我之前加的是哪一个， 应该是这个什么？这个 英文不会读， 在哪里在哪里， 就这个，哎，不是 tap 我会让 跑哪里去了。 这个就是这个 cyc 修改，把它修改掉，因为刚才添加错了吗？直接修改掉，这是关掉，然后文件保存一下，这样的话他就支持了，然后这里这个程序不在了，我就不弄了， 但是他只支持是那种带小数点的，如果你的机床是支持那种不带小数点的数值的话，你要改一下，先改 带小数点的在里面防震，然后再换成那种不是带小数点的，再传到机场里面，这个就是添加 q 的一个方法。

哈喽，大家好，我是做 cnc 编程的。唐师傅好，我们今天来看一下，我今天这个是一个龙门喜的一个模型啊， 我们今天是用 welcome 来仿真解决一下一个网友伙伴啊的一个问题，他给我提到一个问题，就是在这上面切削他就不下来啊，接触不到我们的弓箭表面 啊，他肯定是去看了可能别人讲的一些教程啊，他就然后去学了，然后去操作，可能就遇到这样子的问题了啊，今天我就来跟他把这个问题给他解决了。首先我们在设置这个 welcome 参数的时候，我们首先第一步是打开程序 啊，为什么要打开程序啊？我们首先看一下程序对吧？我们程序用的是什么方法来编程对不对？ 首先一个 g 五四对不对？哎？然后用的是一个编制的方法。好，我现在大概知道我这个程序是用的什么方法去编的，那我就知道我的参数好，然后我这里把程序关掉。 咱们刚才我看到问题了以后啊，我们就来到这里啊，找到这个基代码片子这里来，下面有一个工作片子，我们点击他一下 这里啊，他不一定是工作片子，假如我这里设的是零点啊，程序零点，那这里就是程序零点记代码下面啊， 好，然后我们把它改成工作编制，对吧？然后这下面这个是 g 五四，只要是 g 五五就输成 g 五五就好了啊，这个计算器，对，我现在设置好了啊，我们再来重置一下 这个，就会遇到刚才那个问题，因为我有的地方还没设置仿真一下，对不对？他这里就已经出现了这个问题了啊，就在上面走来走去，走来走去，你看他就是借助不到弓箭，对不对？啊？这里也是一样的啊，你看到啊，他就是借助不到弓箭。对，那我这里暂停一下， 然后我们在这里啊，在下面这个组件到组件这里选择从哪里到哪里定位，这个就很重要了啊，这个组件假如说你这上面设置好了，这里其实用这个，现在这个是主轴的意思啊。 啊？我选，我选择用刀具啊，用主轴刀具他的效果出来是一样的啊，关键是到哪里啊？这里组件我这里选择一个坐标原点啊，这个坐标原点就是我们分钟对刀的那个点啊。啊？ csys 一， 我们来看一下 c h y、 z 是在哪里啊？这个坐标，哎，这个坐标在哪里？坐标点就在这里，那就是在我们的弓箭的一个正中心啊，好，我现在这样设置了，我再重置一下啊，我现在再进行一个仿真。 好，现在你看到是吧？以小小的一个变法，那现在就对我们这个切削啊就开始有用了啊。好，我是做 c c 编程的唐师傅啊，谢谢大家的观看。

大家好，我是谭印，有学员问我在 vt 仿真的时候出现这个机床控制系统文件没有加手，从而导致不能仿真，那么你可以呢在桌面上点击此电脑鼠标右键选择属性， 然后呢找到高级系统设置，接下来选择环境变量， 在他这个上面呢找到有一个夜视的环境面料，我们要把这个环境面料呢给他删除掉， 接下来点击确定，然后点击确定，那么你重启电脑之后就可以了，希望可以帮助到大家。如果喜欢我的视频的话，欢迎大家关注点赞留言，谢谢！

为什么专业的人啊保证都会选择 welcome 啊，我们今天呢就来用实际的程序啊，给大家做一个演示。 首先我们来看一下我们要加工的一个程序啊，这个我用手边一段程序给大家做演示。 好，我们来到我们这里，我们编好的一个程序，我们来看一下啊，我们这里有一个开出用的六号刀，然后金车用的五号刀，然后我们把程序缩小，把这个页面缩小， 来到我们维尔卡的这个仿真页面，我这里毛胚直接已经搭建好了，那我们现在这就是这个刀啊，现在我一号到位，我现在刚才第一刀是六号刀开出，直接所以号改成 六，二号到位所引号改成五好，然后重置仿真。好，现在我们这个六号到开出 啊，我们接下来的话是五号到金车啊，大家看一下啊，这个 vr 卡的仿真啊，到底有多方便。
