海湾图形显示装置如何查找设备

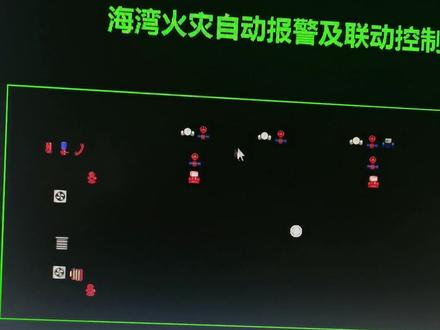

今天跟大家分享一下消防控制室图形显示装置，大家现在看到的就是海湾 gst 九千型的图形显示装置啊，我们来看一下，现在呢，这边是屏幕，这边是我们的键盘鼠标啊，下边还是有一个主机的机箱啊， 然后我们主要看一下屏幕，屏幕上分成几个部分我们看一下啊，左边这是我们的放图的图层区啊，因为学校这边只有一层啊，那个其他单位有好好几层，他会有平面图， 上边现在闪红灯的这个啊，这是个指示灯区，然后下边这些首页，上一页，下一页啊等等，包括我们的，呃，系统操作啊，这都属于我们的操作菜单。下边就是图形显示区啊，它很直观的能显示出来我们各个报警设备在 我们现场的位置啊，他会有类似的图标可以看一下啊，比如有烟感啊，温感啊，包括声光警报啊，包括电话呀等等的啊，然后下边还有信息栏啊，那么查询信息的时候，我们看一下 哪个指示灯亮，就证明现在我们图片显示装置上有哪些信息。我们用鼠标啊，比如说查火警，火警当然肯定是优先显示的啊，用鼠标点一下火警啊，下边信息就出来了啊，这个我们看一下 报警的时间，年月日时间啊，包括这个设备的位置，设备的编号，还有的设备的类型，然后一次码回路啊，分区状态，这都看的很清楚啊，然后我们在图形显示装饰上也能看见， 这是能看见火警吧啊，设备类型，一字马回陆号啊，状态火警都查的很清楚啊，那么如果我们现在查 呃动作，比如现在动作这个灯在闪啊，我们鼠标点一下动作，那下边呢，就会信息栏里出现了动作。 动作一共有三项，有具体的年月日，包括具体的位置，包括设备编码，包括设备类型，包括依次码等等等等的啊，这就是我们的一个动作信息查询，那么下边呢？我们看一下反馈，我们看一下啊，比如说这边反馈灯亮了 啊，我们鼠标点一下反馈，那么下边的信息栏里就出现了我们的一个反馈信息啊，啊，相关的这个时间啊，包括位置啊，包括社会编码啊，包括类型依次码等等的啊，这是我们的消防控制室图形显示装置指示灯，包括对应的一个信息的一个查询。

如何通过图形显示装置来查询报警信息，确定报警部位？下面我们再通过图形显示装置查看报警信息，确定报警部位。通过图形显示装置查看报警信息，确定报警部位。 我们首先看直灯区域的火警灯是否点亮，若火警灯没有点亮，当前没有火警，在点亮的情况下，我们怎么查呢？方法一，将鼠标移动到平面图中的报警点位上， 那么在最快区域就会显示对应的信号信息，进行一个 信息确定部位的确定。方法二，在平面图的下方有一块当前信息显示区域，一般默认的显示的是火警信息，那么我们通过这里直接读取就可以了。 那如果要查看其他的故障啊，监管啊，屏蔽啊，点击对应的信号类型就可以了。

大家好，我是荣兆消防冯老师，今天呢我们来更新一下海湾 gm 九千图形显示装置，查询当前的报警信息和历史记录。首先当前的报警信息呢，我们可以通过右上角这些图标来看一下啊， 火警动作反馈故障，远程查询当前报警信息有三种方式，第一种就是通过点击这些图标，比如说查火警，点一下查火警，来大家来看一下，显示屏上 现在显示的就是火警啊，位置是展示区，设备编码是零幺幺零零七，类型呢是手动按钮。第二种方式呢，就是可以通过底下这一排字大家来看一下，火警括号里边一一代表现在 火警有一条动作，括号里边三代表动作呢，有三条，大家可以点一下，点开可以看到这是动作的一个信息啊，这个信号结法和消火栓 设备状态是动作的，包括反馈，现在有一条点开看一下啊，操作区防火卷帘，这个可以拖大一点的啊，来这个卷帘门下爆这个 反馈了。然后故障呢，有一条我们来看一下操作区干式系统，压力开关，故障 设备类型，故障是这样查的。还有另外一种方式就是通过我们这个平面图，大家看到这些一闪一闪的，红的黄的这些图标了没？比如说我们随便来挑 挑一个吧，挑这个好，右击出来，竖性左击，设备类型，消火栓回路号，一回路一次满二十三，状态动多了，位置呢，在操作区 再来挑一个，关掉它属性好，这个是一个故障信息啊，状态是故障的位置是操作区干式系统，设备类型呢是压力开关。 好，下面我们来讲一下，通过图形显示装置查询历史记录，点击系统操作，然后日制查询出来这个界面，在这里输入七指时间，把这个时间可以改一下，通过我们的键盘中指时间，是吧？ 包括日制类型，比如说我们想查所有的火警信息，那大家就选设备火警三月十五号到三月一号吧，三月一号到十五号所有的火警信息，然后点查找图标 好，所有的火警信息就出来了。同样，如果你想查三月一号到十五号所有的故障信息，我们选设备故障点查找。

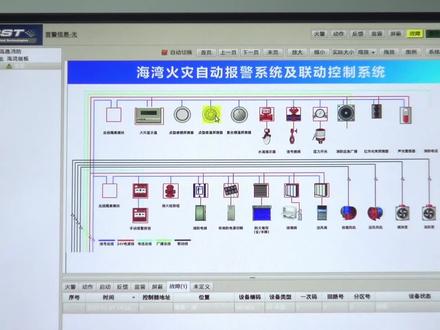

通过图形显示装置显示当前故障报警部位，右击 鼠标，点击属性，读取控制器地址。一、设备编码，零零一零零二、设备类型，零二典型感温 一次码二回路数一分区号零状态故障柜子展板一层，读取完毕，点击退出。感谢大家的观看！

海湾五千 h 主机报警信息查看，通过控制器报警灯，这里现在呢有火警信息，有反馈信息和故障信息，下面我们来看一下显示屏，火警呢，有四条故障呢，有一百四十六条，反馈有十四条， 那火警怎么查看呢？大家看这有个上下左右箭头，现在这个光标是在故障这里，那我们切换到火警，按一下左箭头，好，大家来看，现在跳到火警了，是吧？四条，一二三四， 典型感言，这是位置在哪个位置啊？如果你想查故障呢？一样的光标，先跳到故障，我们按右箭头，好，光标跳到故障了，接下来的话呢，确认一下 是吧？确认一下，我们再通过上下箭头去查这个故障信息，嗯，这个就是故障的模块扬声器，这是一二三四条，五六七八是吧？这样翻页啊，总共有一百多条 反馈信息，查看的话呢，先把光标移到反馈，然后通过上下箭头进行查询，现在界面显示的是五六七八，点一下下箭头，好，九十十一十二，是吧？这样进行查看呢？ 这个呢是 gm 九二零零图形显示装置，那这个当前的一个报警信息怎么查看呢？大家看一下，这里有图标啊，有火警，有启动，有反馈，是吧？包括故障，怎么进行查询呢？那 我们查火警的话，只需要点击火警，打开下面这是火所有的火警信息，是吧？包括报警的位置了，设备的类型了，都是典型感言。那你查启动的话呢？点上面的启动， 底下显示的是启动的信息，包括反馈，大家来点一下啊，反馈所有的反馈信息，总共呢有十四条，这里有条数故障点故障 是吧？显示的都是故障的信息啊，状态是故障的。总共有多少条呢？一百四十五条，也可以直接点底下这一排字啊。火警是吧？包括反馈以及故障点故障进行查看啊。

是通过图形显示装置查看报警信息，确定报警部位，那这个就是我们的一个图形显示装置，既然我们要查看报警信息来确定他的报警部位，那我们想对应的要找到他的一个信息显示栏，因为信息显示栏里面 能找到相对应的位置的一个描述，那我们如何找到我们的信息显示栏呢？那信息显示栏呢？可以通过我图形显示装置页面的最上方这个地方呢能看到有闪烁的一些字体，那直接点击我们闪烁的字体就可以找到我们的一个一， 就可以找到我们的一个信息显示栏就在我们的下面，但是大家一定要注意一下的，我们要点击的是在闪烁的字体，如果说你看旁边这个没有在闪烁的字体，我们点击他我们的那个信息显示栏是没有办法显示的哟，所以我们在点击的过程中一定要注意点击我们在闪烁的字体，那当 当前我们看到我们的火警在闪烁，反馈在闪烁以及故障在闪烁，也就是说他们三个任意一个，只要点击在闪烁的一个字体，就可以找到我们的一个信息显示栏。 我到信息显示了以后，比如说我要查询当前的一个火警信息来确定火警的一个位置，那直接点击我们下面信息显示栏里面的火警，那点击以后大家能看到火警他的一个显示的一个他发生的一个时间，他控制器的地址，包括他的位置，位置就是在我们的什么展板， 然后他的设备编码就是我们的零七幺零九幺，那报警呢？报火警的设备呢？就是我们的手动按钮，一系列的信息都可以在信息显示的里面找到，那再比如说我要查询当前的一个故障信息，那我们直接找到故障点击就可以了，那当然当能看到我们当前 故障信息有两条，两条。那以上呢就是通过我们的图形显示装置来查看报警信息，来确定报警部位。接着来讲一下，我们通过图形显示装置来查询历史记录，那我们历史记录的查询呢，就不需要用到这个信息显示来呢， 我们信息显示来呢查的是我们的当前的一个记录，这个大家要分开，那历史记录在哪里查呢？找一样的，在我们重新显示装置页面的第二行，大家能看到页面的最后有一个键式，系统操作， 系统操作键打开以后，大家能看到有消音复位点，查看设备信息、维保记录、更改用户等等一系列的。那我们要查历史记录呢，就要找到一个日制查询，找到日制查询以后，点击日制查询进去。好， 我们点击点击军区以后，大家能看到他一个页面运行日志，那这个里面的内容包括了吗？控制器的一个地址，还有日志的类型，那比如说我要查询我们历史记录的中的最近的一条火警记录，那这个时候我就要通过日志类型这个地方来进行一个选择， 那打开日志乐行这里，点击他这个小小小三角点开，那这个时候呢，你看到他的复位消音对时连接，包括设备信息这些记录都有， 那我们要找的是刚刚我说的是我们要火警记录，那这个地方呢？能看到这个地方有个设备火警，那点击设备火警查找的就是我们的一个设备。呃，我们的一个火警记录，如果要查的是 历史记录中的故障记录，那就点击设备故障，那同理其他的记录也是一样的。那我们点击一下设备后进好，这个时候点击以后他并不会 自动跳出来，我们需要做的是点击后方的一个查找，这个时候我们所需要的火警记录就会被查找出来了。 好，这个是我们历史记录的一个查询，那查完以后我们点击关闭就可以把这个页面给他关闭了。那接下来我们要说的是通过我们的图形显示装置来， 呃，查看我们现场设备的一个工作状态，就判断设备的一个工作状态呢？还是需要用到我们刚刚查询当前记录里面的一个信息显示栏。刚刚就教过大家了，信息显示栏呢？只需要点击上方再闪烁的一个字体就可以了，那我们点击后进把它调出来。 好，点击一下。好，现在信息显示栏已经出来的。那就比如说我现在要查询我编号为零 幺幺零三六的现行感温探测器，在展板上的这个位置的一个现行感温探测器，他处于什么样的一个工作状态，那这个工作他怎么查？我们首先点击火警，那点击火警，刚刚我说了编号是零幺幺零三六，首先第一个 火警这个位置上面的这个编码是对不起来的，其次他设备类型也对不起来，那就证明我当前的这个现行感悟获得探测器肯定是不是处于火警状态了，那其次点击动作，那也没有动作信息，现在动作点开以后是没有任何信息的， 启动启动一样没有信息，接下来看反馈，反馈一样也没有，那看监管，监管也没有，那最后一个看我们的什么屏蔽，屏蔽也没有，那接下来我们看故障。好，这个时候故障点开以后，我们要看的是零幺幺零三六，那零幺幺零三六，当然看到这个地方编号也对， 对不起来，然后他的设备类型他现行感问一样的也对不起来，那就证明故障是我的这个现行港湾探测器，零幺幺零三六的这个编码的一个现行港湾探测器是没有出现故障的，那 也就相当于说我现在当前的这个在我前面所属的所有信息里面找一遍，如果都没有的话，就证明这个设备当前处于正常工作状态。 好，接下来我们看一个其他的一个，查找一下其他的一个设备，比如说我要查找一下， 呃，零幺幺零三五的一个设备位置在展板的一个设备，他当前的一个工作状态是什么？工作状态 一样的重复我们前面的操作，那编号。零幺幺零三五，你看编号不对，那就证明他肯定点开火警以后，他没有在火警，那就就不是处于火警工作状态，那后面的动作启动、 反馈、监管以及屏蔽都没有，那也就代表了我当前这个设备都没有处于在这样的一个工作状态。那最后我们看一下故障， 那故障大家看到了，刚刚我说零幺幺零三五位置在展吧？好，找到了，那找到了他就代表他当前正在处于什么设备，正在处于什么故障状态。 所以以上呢，我们来判断这个设备在什么样的一个工作状态，就只需要打开我们信息显示栏，在信息显示栏里面找一些对应的信息，看看有没有相对应的符合设备 类型，符合设备的，他的一个二次编码的一个信息出现，如果有的话，他代表他当前正在处于这个工作状态，如果所有都没有的话，就代表他处于正常。

说一下这个视频稍微有点长啊，说一下这个图形显示装置，图形显示装置和这个火灾报警控制器怎么对时？一是对时的话就点控制器对时，然后 他有个自动对时，如果你选中自动对时之后，他自动对时，之后他到每天晚上十二点，他就会自动把控制器的时间发送给火灾报警控制器，然后完成对时。如果你手动对时的话，你就点立即对时，现在这个是十一，十一点， 这个十一点零三，咱们看一下，我点一下对十，对完十之后他这个时间就也调过来了，然后点关闭就可以了，他说怎么调时间？调时间的话就是进到这个调试模式，用户名和密码都是三个九， 然后按确认就在这个，这个可能你正常出来的是这个这个界面，然后你点到设置里边，就把他这个时间给设置一下就行了。然后设置完了 直接就因为这个时间是打卡，他是不会动的啊。如果你想设置成正确的时间的话，下面这是正确的，我都不不再设置了，完了之后你直接点设置就行了， 点完之后把这个键盘给关了，然后返回监控模式就可以了。

那么我们接下来讲解一下第二步操作，通过二次码来查询我们当前已注册的设备信息。 那么这一步操作呢，其实说起来是比较复杂的啊，我用一种通俗理解的方式给大家讲解一下。二次码呢，就相当于我们设备的身份证号， 我们回路呢能接很多个设备，那每一个设备都有属于自己的号码，我们就需要通过他自己的身份号来查询他这个设备具体的一个信息。那怎么查呢？首先也需要点击我们的数字键盘二查询键， 点击完查询之后，依旧进入到我们的设备信息查询，那么接着通过按照条件查询来查询他的二次码。输， 输入二二字码的意思就是我们当前设备前面的这一串数字啊，我们当前这个主机呢，一个数字是有九个二字码，那如何来看呢？我们把这九个给它区分下来。首先 前面两个二字码代表的是他的机号啊，那么这个这个设备前面零一就代表他是零一机号的，那后面这四个二字码呢？零零零一代表的是他的回路号啊， 零零零一代表当前是一回路。最后三个二次码，零零一代表的是他的，代表的是他的设备号。当我们的设备一共可能有一百个，那他每一个设备呢？前面都有一个自己的设备号啊，比如这个是第一个设， 那么就零零一啊，后面的就是零零二啊，这就是他所有的九个设，九个二次码，那我们知道了他的二次码之后，考试的时候根据考官报给我们的数字来进行查询，比如考官要求请同学查询零一零零零一零零四设备类型， 那我们就输入零一零零零一零零四， 查询出来之后，再通过查询出来的结果报给考官报，考官，零零零零一零一零零零一零零四典型感温本机零零一回路零一 报。考官操作完毕，接着退回到总页面即可。这就是通过我们二次码来进行查询。那么二次码查询呢？其实也就 跟他自己的编号啊，可以把它想象成他自己的一个身份号啊，根据他自己的身份号来查到这个东西到底是什么啊？查到他的姓名。那如果关于这道题还有什么问题，大家记得在评论区留言。

考官你好，注意听题，请通过火灾报警控制器和图形显示装置查询历史信息好，开车开始作答。集中火灾报警控制器，查找历史记录，点击转换键， 转换到查询界面，按左右键到记录好。点击确认键好，历史记录重新显示装置，查找历史记录，点击监控信息 好，拉到最下方，点击所有历史记录， 此时显示的是所有的历史记录。如果考官要求查找火警，点击条件查找，勾选事件类型，确认报警信息，选择火警，点击确认键 擦掉，此时显示的就是所有的火警记录，回答完毕。

请考生通过图形显示装置来查询历史信息。如果你抽到这个题目，你只需要做出以下的操作就可以拿满分了。首先我们用鼠标点击系统操作，找到日志查询，点击日志查询，选择查询的，即使时间和查询的类型， 选择完毕之后，里面也会有运行记录查询、火警记录查询、操作记录查询。根据搞官的提问，我们口述一遍就可以了。查询完之后一定要记得点退出， 点击关闭按钮退出界面。需要注意的是，不同的机型他的查询方式可能会不同，有的直接就是查询键，有的是系统键或是菜单键。
