热水器回水管正确接法图

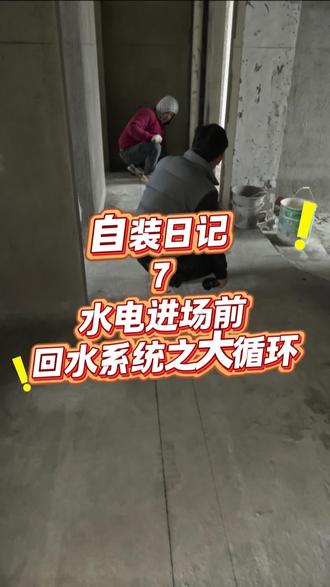

多楼层的回水的布局到底应该怎么安装和十四啊？三张图，呵呵呵，花了我将近一个小时的时间才给大家画完啊，非常值得你们去多看几遍啊。 主管道的回水是我理解的大循环，只管的回水是我理解的小循环和一个错误示范。嗯，这个错误示范是大家提到的比较多的啊，在我的理解里，他是一个错误的一个回水布局方式啊。 首先说一下这个主管道的回水啊，那水箱里的热水通过供水泵打出去到四楼， 然后绕回来三楼，绕回来二楼，绕回来一楼，到末端了以后啊，用电磁阀温度控制回水，这个是大循环啊，好处也说了，就是非常的简单好用，只是 管里面的水要放一定的时间，这个是最简单好用的方法。多层楼的布局啊，走修行给他绕回来啊。然后是一个支管回水小循环啊， 也是多楼层供水泵把水那方式。热水的布局是一样的，整个黑色是热水啊，热水的布局是一样的，也是 u 型，给他布到最后，布到最后呢，跟他的区别是什么啊？ 这是从末端接回来的对不对？跟大循环的区别，大循环是从末端接回来的，小循环他是到末端以后毒死啊，他从支管每一个房间的支管，每一个房间的支管，支管，支管支管，然后并连成 一条回水的主水管道，同样回水的主水管道也优型管接回来啊，这个是小循环的具体的实施的时候安装的步骤。 那实际上你看这个点位和这个点位，这个点位，这个点位。嗯，我们的同行可能会要理解一点， 他是同城的，他是同城的啊。原理图上面是同城，但是具体实施的时候，他做不到同城， 因为每一个房间他弯头和管道的米数不一样，水煮不一样，水流水流的长度也不一样，所以他做不到同城，所以要用温控阀，温控阀，每一个房间装温控阀，这个是相对来说高档一点的酒店的回水布局方式，这个是便捷酒店，就可以满足你的使用需求。 还有一个错误示范啊，这个是大家所提到的比较多的供水泵好把热水推出去，直接分楼层三通，三通三通，然后呢？ 然后在并联回来做回水。他最大的毛病是什么？电路短路的原因是用电器电阻大，他走没有电阻的那条路，所以电路短路了。水路也一样短路啊， 他的整个阻力是最小的，水阻是最小的，越往下水阻越大。你一个电磁阀，一个温控电磁阀做回水的时候，那他水煮小，他跑的是最快的，他的温度到了以后，底下三楼、二楼、一楼不回了，只有 四楼回到了三楼，二楼、一楼放热水的时间是很长的，不管你这个管道是采用多大的管道，怎么区分都是这个效果啊。 所以这个这个错误示范，很多人把它理解成大循环，在我的理解里，这是一个不合理，也不应该存在的一个回水方式。 活水布局啊，这个是并联的呢。还有一个更奇葩的，我们之前遇到过一次，有个酒店的装修，他水管道布局的时候没有跟我们沟通。 每一层楼单独布一条管道啊，每一层楼单独布一条，那怎么控制呢？他唯一的控制方法就是每一个回水管，每一层楼的回水管上都给他设置一个电磁阀， 这个又是何必呢？对吧？非常的不合理。

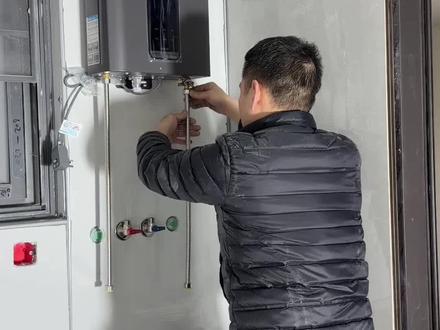

今天热水哥给大家讲一下热水循环系统的搭配，燃气热水器或者是电热水器的安装方法，首先他分了有管，有循环管，无循环管的安装方法，那么无循环管的安装方法我们放大来看一下，无管也就说两条管的安装， 以前没有装修的话，没有预留第三辆安装，那么我们在这里冷水管，这里接上我们的热水循环系统之后，直接接入冷水管，热水管不用动它， 只需要在离热水器最远端的洗手盆下面，或者是你的发洒的卷呢，在发洒位装一款免插电温控阀，那么就通过这个机器形成了一个回落，做到五管回水。这里有几点做五管回水，两条管情况的时候呢？温控 肥水器的探头是绑在冷水管的，不是绑在热水管，这个特别注意。然后我们上下之间的接头全部都是尽量是放垫片， o 型密封间不要打塑料袋，塑料袋容易漏水。 最远端的门控板安装的时候箭头不要装反就可以了，箭头是指向冷水，这边的热水往冷水走，这个切记不要装反了， 这几个注意好了之后，整个五管回水的安装就完成了，那么我们看一下油管要注意事项，油管回水是有三条管的，多了个循环管， 那么这种接法呢，跟五管有点区别，首先是回循环管跟冷水管通过连接一个三通，把它变成一条管出来，再进到我们的热水循环系统，热水循环系统出来，再接到冷水端，那么热水管这边也是不需要动的，要安装的就是这部分， 这里只要记住一点，就是平方管这里一定要装这个我们机器配来的单向指挥阀，单向指挥阀的箭头是朝向水流方向指向的， 千万不要装阀。冷水这边可以不需要装单向指挥阀，那么这个油管的安装注意的就是行热水循环系统的温度探头是是绑在回水管的， 五管的，那个是绑在冷水管，这个是绑在回水管上面，记住这一点几点就可以了。那么整个蓝气热水的油管五管的安装步骤是这样的，如果不清楚呢？大家可以找热水哥索要这份安装图纸，我再发给你。

以前装柠檬水热水器的时候，遇到改水师傅把热水流到中间的时候，我是这样连接回水管的。今天遇到同样的问题， 我发现只要把单线三通和普通三通的角度稍微改变一下，然后直接连接回水款，就可以减少两个弯头，使得水路循环更加流畅。你们觉得怎么样？

今天分享一下玲珑水热水器在最远端卫生间安装回水阀如何安装？这个热水角阀上面装的是热水单向三通， 只允许热水从左边流向右边。右边的凉水脚阀是普通三通，因为两个回水口的距离大于五公分，所以直接可以直线连接，不用走任何造型。机器自带的这些管子稍微有点长，我们把它踩短一下， 左右接口的位置是固定的，所以裁这些管子一定要准确，超过五毫米的误差都是无法装上去的。 现在热水器所有的管件接口连接都是用这种三零四不锈钢波纹管连接，他的好处有很多，携带方便，制作简单，不生锈， 用寿命长，因为具有伸缩性，所以不会冻坏。像我们家里的锅碗瓢盆还有水壶内胆都是不锈钢的，所以也非常的健康。很多人在评论区说， 你这个零冷水热水器没有循环泵，热水是无法循环的。还有的人说热水器一直工作，费气费电等等等等一些问题，在这里统一回复一下， 热水器是自带循环泵的，而且想让他什么时候循环就什么时候循环，就像温度一样，可以随时设定，比如你在吃饭睡觉打豆豆的时候就可以退出循环模式，哈哈哈哈哈。 因为这个卫生间还没有安装浴室柜，所以安装回水阀还有回水管非常的方便。安装完回水管， 我们用扳手把所有的接口拧紧，剩下的两个接口连接浴室柜面盆的龙头。好了，看一下整体装完的效果怎么样？打完收工。

现在的热水器有一种功能是零等水，它的含义是只是那个个热水用水点的热水时间很短，几乎达到了没有冷水不用等待的情况。虽然这样的叫法有点夸张，但是它确实减少了用户等待热水的时间，节约了水则远。要达到这样的效果，需要有回水管， 那这根回水管该如何安装呢？一、真正的零冷水安装法用户要清楚的知道，每一个热水点的管路长度是不一样的，所以他们出现热水的时间肯定是不一样的。要达到每一个热水点都是没有冷水的情况，我们在改造水管时， 就要把室内各个热水点串联起来，让各个用水点都在热水管上，最后在最后一个热水点这里结一根热水管，回到热水器这里，这样热水器这里就 就应该有三个街头，分别是热水管、冷水管及热水循环管。这样做好了，热水器的水泵会把热水管里的凉水抽回到热水器加热，然后再把烧热的水送到室内的热水管里，这样水就循环起来了。用户移开热水龙头， 热水就出现了，就不用等待放冷水的时间。二、冷水时间稍短的回水管安装方式这样的方式对水管改造非常简单，只需要在室内最远的用水点位置喷一根热水管，回到热水器的地方即可。 这样的方式带来的效果是，冷水时间比不做热水循环时要短一些，但是比第一种时间要略长，但是它的优点是施工简单，接头少，改造费用低。三、借用冷水管做回水管的方式。这样的安装是家里已经装， 装修完毕，不便于单独去增加，只有在最远处的冷热水管之间安装一个单向阀，当热水器检测到热水管的水温低时，会抽动供水，此时冷水管里的水往回流，单向阀另一边的热水管里的凉水就会进入冷水管，然后顺着冷水管回到热水器加热， 然后热水再次进入热水管。这样的方式是最便宜的，但是很容易串水，热水进入冷水管里，直接缩短冷水管的寿命。总结 一上就是零冷水热水器的热水回水管的安装方式，我们更加主张第一种安装回水管并做好保温，如果是内衣已经装修完毕，也可以采用拧管的形式做回水管，尽量少使用第三种水管，爆管的代价是很大的。

我们来看空气能热水器的回水器的安装步骤，空气能热水器的步骤，大家注意看一下，有两点特别我们师傅会忽视掉的东西哈，这里我着重提醒一下，一就是这个泄压阀，这个安装的这个泄压阀是空气能热水器水箱特质配来的，一般都是会装在这个冷水口这里的， 所以很多师傅直接就会把这个装这里，但是我们会建议你在装的时候呢，把这个阀移到这个位置来，就是这个三通回水管跟冷水管连接着三通的冷水端这个位置来，为什么会这样呢？因为装在这里的时候，我们回水的时候吧，不会经过这个细压阀回水比 较快，然后肥水比较顺畅，阻力没那么大，因为这个阀也是带弹防止肥的，阻力比较大，本身这里就有一个带弹防止肥的单向阀，如果你这个还装在 的话，如果一旦出现你管道比较大，你的配的功率不够的时候，你就会发现他怎么回都回不到温度，这个是大家安装车特别注意的，还有一个更要注意的就是为什么我们要求空气能的装回水器的时候，回水器是装在热水管，很多师傅也是会忽略这个问题， 那么现在我再讲解一下为什么要装热水管，因为大部分的空气能热水器都是装在楼顶的，装在楼顶的因为的高度，水的重力和大气压的原因呢，这个回水管的水啊，当你下面再用热水的时候，不单单是在热水管里可以出来， 回水管里的水也会倒流一部分回去，当他倒流一部分回去的时候呢，这个单向指挥阀关闭了，水没办法补充进来，就这一段回水管会形成一个真空，当他形成真空的时候 后，我们回水器装在回水管来启动循环的时候呢，他就会出现水泵空转干烧，最终会造成水泵烧坏，一直回水回不上来，没效果。 那如果我把它改到出水管上面去呢？我们水泵就变成了将水顶回去，而不是沾回水管，是抽水回来的，效果是不一样的。 热水管的热水口这里始终都会有水在，他不会出现干烧的问题出来，所以就避免了回水器装上去没有效果的问题。三分产品，七分安装，专业的事情交给专业的人来做。

大家好，最近有很多朋友私信我说不知道家里的混水器安装的正不正确，哎，应该如何验收，那今天啊以这个天然气啊为准，包括是有回收广的一个安装方式，告诉大家如何做验收。 首先我们要确定的一点是你的冷水阀，回水阀和热水阀，热水阀这边的话，大家记住是不需要连任何东西的，他直接和热水器的热水出水口连接就行。 那我们这边要注意的是个回水阀，回水阀出来的话必定是经过一个单向阀这个配件，单向阀配件是在所有配件里面最大的一个配件，同时它上面有个箭头， 它的箭头是一定是回水阀门槽着，冷水阀门不能装反，如果这里装反的话，那么家里面就不会有热水了，全是冷水。 同时还有一个配件叫做水流开关，这个开关的位置是在回水器的进水口，同时它上面也有一个箭头，是朝着回水器进水口的方向，这个配件也很好辨别，它是所有配件里面唯一有 一根线的一个配件。这里还需要多出一点的就是活水器的上下接口啊，我们是通过这个垫片啊来做一个做水作用，然后的话不会让他渗水，我们建议是不需要去使用伸腰带，伸腰带的话有可能会有献水的现象， 当大家的回油器安装好之后，记着拿一个卫生纸，把这些有配件的接口的位置啊擦拭一下，看看会不会有一个渗水的一个现象，如果没有，包括他当下把的位置也正确，水头开关的位置也正确，那么这个验收就 ok 了，就可以 放心的去使用这个回水器了。那可能会有朋友说，那么空气能啊电热水器该怎么验收？空气能电热水器的验收方法也是一样，记住一点，就是回水管出来的管子一定是连着你的单向阀，单向阀再接到个三通，同三通 和你的冷水搅法连在一起，到回水器就这么一个过程啊。后面的话我会放一些比较详细的一个安装示意图，如果说大家有兴趣的话也可以收藏下来。下面的话我们讲另外一款， 像这款新款的话就更好验收了，因为它是一个一体机，下面是集成了水流开关还有单向阀。那么你只需要确定一点，就是你的冷水管和你的回水管，冷水管一根管子 连着回水器的进水口，回水管一根管子连到回水器的回水口，这样安装就完毕了，也非常轻松。其实像这一款的话，大家自己安装都可以，不需要说什么专业的人士。 下面的话我给大家放一些详细的安装示意图，如果有需要的话可以保存下来。 像这个是没有回水管的一个安装示意图，没有回水管的话，要注意的一点就是在你的最远端的洗手盆下面要装一个单向阀，单向阀的那个连接方式就是两个三通和单向阀连在一起， 形成一个 h 阀，然后装在吸热门的冷热角阀之间。同时也要注意一点，单向阀的一个箭头一定是热水搅阀朝上冷水搅， 这样就形成了一个循环。 这张安装图也是带回收广的，但是我会把这些部件啊都标的非常清楚，如果有兴趣的话可以收藏 啊。这是最后一张，他也是我会说广大装方式 一些配件的位置啊，包括他的一些啊，重要的部件该在什么位置，我都已经标的非常清楚了。 那我今天的视频就到这里，如果还有疑问可以留言，我也会一一解答。

这是你热水器，这洗水盆，洗菜盆这边是花洒，我也想做小循环，应该怎么做？你首先第一点啊，它冷水肯定进热水器的，这个是不变了，那这个地方出来是不是热水啊？ 你这么去想啊，我们的水是不是都是朝一个方向转了？这个地方他要是加了三通，对吧？你告诉我那个水他是往左拐弯啊？还是往右拐弯？所以说在去做的时候，这个地方出来的话啊，这个地方肯定是弯头啊， 其实这个注意的点就在这里啊，那弯的时候往哪弯啊？是往左弯还是往右弯？往左往右不都一样吗？那比如说我们往这边走啊，那我们先往洗手盆这边走，是不是正常的话，是不是走的时候应该这样走啊？ 洗水盆需要用啊？洗菜盆需要用，是不是这样走，对吧？冷水进了热水器是不是出来之后往洗水盆往洗菜盆这边走，走完了之后呢？那我们是不是还得从洗菜盆上面再进花洒呢？那是不是相当于这个位置做的时候怎么办？他是不是就变成了三通了？是不是相当于他又从这根管 这个地方是不是他就进花洒了？对不对？是不是进花洒了？花洒是不是有热水了？他做的时候怎么办？那我们是不是还得从花洒再回到热水器？是不是还有根回水管呢？对吧？ 那是不是相当于你从这里再加个三通他就回来了？这一段是不是他就是回水了？能明白吗？就是他要注意的问题是这个地方千万别加三通，你加三通的话，你水往哪跑？他肯定是从热水器出来到第一个点再到第四个点，是不是最后一个？ 然后从最后一个是不是再加一根回水管回到这里切的碎呢？那大循环的话就好做了，你从这里出来进去，再从进去从这里进去再回来，对吧？是不是大循环好做，你就算好了，只要尽量别让管有重叠的地方， 这样吧，我从热水器出来到第一个点，再从第一个到到第二个，第三个，是不是再回到我们第一个用水点，对不对？是不是再回到热水器上就好了？是不是尽量不要让他有重叠的就好了？这样大家能理解吗？这加个三桶水过来，是，你知道是往这边走还是往这边走？他肯定往这边走啊？你的水是不是从这里往这走？ 是不是他往这走，对吧？那从这边是不是他就回来了？因为我这个回水在这呢，他肯定往这边走啊？ 你用水他就往这跑，你不用水的时候呢？别说我没洗澡的时候咋弄？没洗澡的时候他是不是就不用水了？他这个水是不是从这里出不去了？他是不是他就往这边跑了？那你要是用水他肯定往这边跑啊， 对吧？他循环的话是不是还是循环这两根主管，对吧？我们是不是说过，小循环的话是不是就循环这两根主管？相当于你这里是不是每一段上面都是有一段冷水，对吧？这样大家能理解吧？就是你走过地之后啊，你就知道他什么意思了。

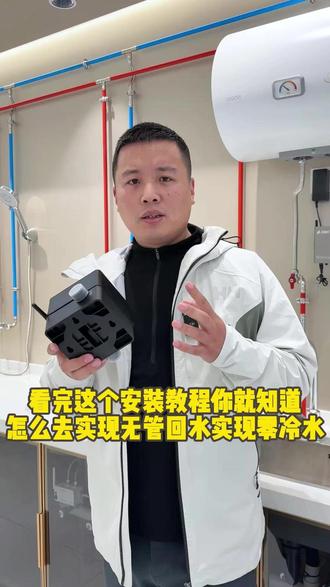

二零二六款的爱洗衣智能回水器出来了，像这种两条管的没有回水管的，这种是怎么去安装呢？今天我们来讲一下怎么安装的。我们的回水器只需要装在 你们家的这个冷水的进水管上面吊装起来就行了，不需要打粉，不需要换热水器，也不需要换设备，这是无损安装的，这全部在回水，只需要一个扳手就可以了，这个就叫无管回水。

好，到货之后，我们会收到三样东西，分别是长短博文馆各两个，配件盒一盒，整机一台。打开配件盒，我们会收到单向盘两个， 四分接头两个，吊杆一个，水流传感器一个，内外牙三通各一个，水胶布一个，螺丝一袋。打开包装有回水器一台，遥控器一个，说明书一份。 关闭电源，关闭水阀，关闭燃气阀门。根据现场情况判断， 端为热水管道，一端为冷水管道。回水器是安装在冷水管道上的。找到冷水管，拧开水管， 在这个位置是比较美观的。回水器已经固定完毕。用波纹管将回水器顶端与热水器、冷水进水口相连。拿出水流传感器，按照箭头指示与回水器下端相连。把水 流传感器接头对插。用波温管将水流传感器下端与冷水阀门相连。这是机器的感温探头。用铝箔胶带将感温探头绑在机器下端的回水管壁上。感温探头已安装完毕。 单向盘要装在离热水器最远端的洗手池下面。安装单向阀，我们需要用到两个三通，两个单向阀，三个电圈，两根波纹管。 首先我们拿出一个单向阀，拿出一个垫片，再拿出另外一个单向阀，旋紧，拿出一个耐压三通，再拿出一个垫片， 同样把它旋紧，稍微用点力。再拿出个垫片，拿出一个外压三通，同样把它旋紧。 博文馆的塑料袋把它拧松，里面会有一个垫片，把它跟三通相连，稍微有点近。同样拿出另外一个博文馆，把塑料盖拧松，跟三通连在一起。 单向阀上面会有流量的一个标志热水流向冷水。 a 端为热水管道，弊端为冷水管道。热水流向冷水 a 端，分别连接热水龙头和热水阀门，弊端分别连接冷水阀门和冷水龙头。 装好之后的向阀示意图热水流向冷水 这期已经安装完毕。 打开水阀，测试有无漏水情况，如果漏水的话，用扳手把漏水部位剪一下，这样子是为了提高循环速度，增进我们用水的舒适度。用波纹管将水流传感器下端与冷水阀门相连。机器安装完毕。水流从冷水阀门到波纹管 到水流传感器、主机、波纹管、热水器、冷水进水口。安装完毕之后，我们需要检查个阀门有没有开到最大。 移动到热水端，打开水龙头，一、二、三，关闭水龙头，气启动，开始循环。

装一台零冷水热水器，难道就这么简单？事实并非如此，因为顾客改了两漏水，热水器下方的水口正常连接，然后在最远端的卫生间加上单向回水就可以了。但是到了卫生间才发现， 面盆下面的角阀离地面只有十公分。各位大哥大嫂叔叔阿姨看好了，今天我要躺着干活了哈哈哈哈 哈哈哈哈。虽然有点难度，但是首先还是要感谢这个浴室柜，不是落地柜。有人会问，这活这么有难度， 你还这么乐观？其实我想说，走过了所有弯路，前方便是坦途。想当年也是上知天文地理，下小鸡毛蒜皮，运筹帷幄之中，决胜千里 之外。如今上有老下有小，整天乐此不疲赚大米。说的通俗点，一切都是为了生活。因为冷水口和热水口的距离比较远，两点之间线段最短， 我决定将单向三通和普通三通拧向中心位置，这样做不仅安装方便，而且回水管也会缩短，循环更流畅。最后一步就是连接两个剩余的水口，这根管子也叫回水管。连接完回水管之后， 把所有的接口全部用扳手检查一遍，最后再打开家里所有水阀，观察一会便可打完收工。看一下最后完成的效果，觉得还算及格的点赞关注！
