sw薄片和槽口怎么居中

撒勒多尔克斯制作用于定位的薄片与草口，看完视频你也可以，首先我们打开这块板子，然后选择这个平面，点击草图绘制，从他的终点呢绘制一条直线， 然后给他一个集体法兰，深度设置为四十，那上面这块板焊接到下面这块板子上，他需要一个定位啊，那定位的话，咱们就用到这个薄片草稿命令， 然后选择一下这个薄片的边线啊，我们选择上边这个边线就可以，然后槽口面呢，咱们选择底下这块板的底面， 然后在等距，这个位置呢，两个等距分别是十五啊，那他的意思呢，就是这个薄片距离这个端点的距离呢是十五，然后这一侧也是一样的，也是十五，当然这个你可以根据情况调整啊，然后薄片的数量设置为 为两个的啊，薄片的长度呢是为五毫米，下边有一个草口，草口这个位置呢，他是草口和薄片配合的一个缝隙啊，就是现在单边的间隙呢，是零点一。好。参数设置好之后呢，咱们点击确定，然后呢可以将这个片呢给拉出来看一下， 选择移动复制实体，然后拖动一下，点击确定好，那那个薄片与槽口呢，就讲解到这里，如果你也想学习钣金设计，可以看一下我录制的这套 solo walks 钣金设计课程， 课程包含了钣金所有命令的讲解，钣金加工工艺的介绍，钣金指纹参数的设置与计算，当然还有多个钣金设计和拆图的案例，以及钣金工程图的制作和钣金涉及经济案例的讲解，并且还赠送钣金计算设计表格 以及钣金配套的技术资料，当然还有 sorry 沃斯的安装包和详细的安装教程，所以想学习的同学赶紧点击下方的链接报名学习起来吧！

刚才的演示是 sw 中槽口的配合命令，学会槽口的配合命令可以提高工作效率。 像我们这种带槽口的零件，想要配合到这螺纹孔中，最简单的 方式就是槽口的命令，下面我们演示一下，我们点击槽口跟螺纹孔点配合，在机械配合里面有个槽口的命令，这里默认的是自由， 我们点击在槽口的中心，也就是说把螺纹孔放在槽口的中心位置，这里有很多选项，有四个选项，一般呢我们是放在槽口的中心打勾打勾，在这个 点击配合，再点击机械配合里面的槽口，我们点击在槽口中心。好，这就可以完成槽口的配合命令。

咱们今天再说一下薄片和草口，咱以前录了个教程，是二零一八的，现在升级到二零二二了，他这个界面不一样了，咱们来看一眼啊，选择前视距离面，先画一个草图， 定一个尺寸， 两百推出扫图钣金基地法兰 三个后确定，然后在这个面上咱们再画个草图， 退出扫图以后还是 g t 法兰三个号，看，注意他方向，对着他，然后点钣金里面的薄片和槽口， 点完以后他默认的是组一啊，你也可以新建组，新建组不？很多零件才新建组呢啊，只有一个咱就不建了。然后第一个选项，你把鼠标放到这一点一下，他会有提示提示，你选什么呢？这个选择一个线啊，咱们选这个线， 放到这好，写完这线以后，哎，第二个他又给你提示了啊，放到这又给你提示选择一个面啊，你这个一闪而过，你还要需要点一下看一下啊，这个面是什么呢？你可以点， 就是如果你什么都不知道，你就可以随便点，但是你也点不出来，是吧？哎，但是始终，哎，只有一个面，能选什么面呢？就是这个中指面，点一下你看他就出来了，看到了吗？点一下就出来了，像这个点，他就是你选上线以后，他默认的左边一个点以后右 后边一个点，然后这个间距，这啊，等间距分三个，你比如说我先分五个呢，那我就输五，把三改五，他就变成五个了，然后这长度呢，也可以变长度，嗯，我让他是八个，那就输八，哎，他就变短了 啊，还有边角类型都可以都可以变啊，看一眼边角类型就把相当于把这个尖呢给倒了，圆角，别，别那么尖锐啊，这是倒角，这是倒圆角啊，这是什么都不倒这种效果啊。然后确定 这样就开出来了，可以把它单独移开看一眼， 这是公，这是母啊，正好往里插，并且呢也可以调间隙啊，这个回头也可以研究一下上颜色。

大家晚上好，我是画图纸的烈火联谊，今天给大家分享一个小工具，这个小工具是史德沃克二零一八版本新增的一个小工具， 薄片和槽口，那么这个工具的使用前提是他只能用在钣金件上面，如果这个零件是非钣金件，那么就不能使用这个工具。 现在大家看一下，这里有一个盒子，这个盒子是中间这一块是折弯，两边也是两个钣金键，是焊接上去的，那为了是焊接准确， 就需要在上面开一些卡口，多定位，也就是这里所说的薄片和槽口。那这个工具怎么用呢？首先点击 薄片和槽口，然后我需要在这个键上面生成薄片，也就是说的定位，在这个键上面做一个缺口，也就是这里所说的槽口。 首先先点击这个面的一个边线，然后再点击这个键的背面，这里显示的在与拨片面垂直的方向上选择一个面，就是这个面。好，大家看一下，这里有等间距 十五个，然后这个等距是这里没有选择，所以都是从零开始的等距， 然后这个偏移距离也是十。 大家可以看到这两个点的颜色不太一样，看这个点的颜色就对应这里的颜色，这个点一 就是起始参考点，这个点的颜色对应这里的颜色，这个点二就是结束参考点，下面可以看一下，起始十个毫米，结束十个毫米，等间距五个，这里就有五个定位点， 也可以选择间距，距离三十八，这里就会自动分分布出来，选择等间距吧，这里可以选择薄片的长度， 也就是这个定位的长度，我一般选择四点六，然后槽口间隙，也就是说首先这肯定不是零对零的， 如果选择四点六，一般数冲的话是有五乘一点五的刀，五乘二的刀，这里可以选择零点二的电器， 那么这个边的槽口就建好了，这个时候我想要在这个边上加槽口，因为还是这两个板筋键，所以 这里点击新轴，这里会自动出现左二，还是点击这个边线，点击槽口面，这个面好，大家看一下， 自动生成五个，因为这里选择了五个，如果选择三个，他就是自动生成三个，这个面也给他选上了，然后点击新轴这个线，然后选这个面自动 生成三个，确定大家可以看一下这个定位卡口就自动生成了。 那么另外一点需要注意的就是，他这个创建新组的时候，只能是在原有的钣金件上两个板金件上面创建，如果我在这个地方画槽口的时候，我需要给这个地方加槽口，给这个键加槽口是不允许的， 因为这是另外一个版金件，这个大家一定要注意。好，今天的小工具就分享到这里，谢谢大家的观看，请大家在视频下方评论留言，谢谢！

我们打开这块板子，然后选择这个平面，点击草图绘制，从他的中点呢绘制一条直线， 然后给他一个集体法兰深度设置为四十。那上面这块板焊接到下面这块板子上，他需要一个定位啊，那定位的话，咱们就用到这个薄片草稿命令， 然后选择一下这个薄片的边线啊，我们选择上面这个边线就可以，然后槽口面呢，咱们选择底下这块板的底面，然后在等距，这个位置呢，两个等距分别是十五啊，那他的意思呢就是这个薄片距离这个端点的距离呢是十五，然后这一侧也是一样的， 也是实物，但这个你可以根据情况调整啊，然后薄片的数量设置为两个的，然后薄片的长度呢设置为五毫米，下边有一个槽口， 槽口这个位置呢他是槽口和薄片配合的一个缝隙啊，就是现在单边的间隙呢是零点一。好参数设置好之后呢，咱们点击确定，然后呢可以将这个片呢给拉出来看一下，选择移动复制实体，然后拖动一下，点击确定好，那那个薄片槽口呢？就讲解到这里。

大家好，我是妮可，给大家分享一个薄片和超口的一个工具，其实在我们生活当中有很多的这种生活用品，那种小盒子啊，用来装东西的那种小盒子，他们就是这种插片式的一个结构， 他就是这样的一个效果，那么这个工具其实还是挺好用的。首先呢我们要知道他做成这种结构的一个目的，一个呢是进行快速定位，那如果说我那个一块板在这个位置，我想要焊接啊，这当然这个是木木质的，或者是我想要快速定位，那你 定位定这个位置其实是不好定的，那我们可以去开这个板，上面开开槽或加我们的一个薄片啊，那么就可以快速的把它插进这个相对应的一个位置，然后就进行的一个定位，如果是 板连键要焊接的话，你没有这个直接两块这个板没有像这样的定位的一个模式的话，你就焊接的时候一个是容易跑位，对吧？啊？一个是我们定位可能说哎，定不到合适的一个位置 啊。还有一个是我们这种的话，其实他可以理解为是加强我们的一个结构强度啊，那你强度不够啊，就是你直接这样拼的话，肯定是强度不够，像这样子的话，他就可以去实现我们这样的一个作用，那我们可以来看一下他是怎么样去操作的，其实特别简单，来薄片和草口 啊，我们这里也可以去选择啊，选择首先呢我们这个你要加的薄片是哪一个模型？假如说我们这一个你选择这个边，要选这个边，他可能是会选到两下面那块板和上面板的在边这重叠了，所以我们选里面这个 是最好去选择的，然后这边的话选择我们的这个面啊，来，你看一下我们这个就可以快速的去得到我们自己想要的这样子的一个效果，你可以自己去修改一些参数啊，这样子他就拼接上了 啊，这样拼接上了，然后像这一个的话，如果说我们要去做定位一样的来薄冰和槽口，可以去选择一个边线，选择一个边线来选择它， 选择一个边线，是吧？然后这个叫什么面呢？这个叫槽口面，就是槽口要放到这个位置上面的。嗯，但有很多一些进行定位的话。呃，来我们看一下效果啊，是这样子的，但很多一些进行定位的话，可能说他还不一定有那么长，所以这个里面就是说我们有一些设置啊， 有一些设置自己可以去看一下。这边这个工具是特别好用的啊，大家可以学习起来啊。好啦，学习俄罗斯，更多内容记得关注，立刻点赞收藏。

线和潮口用于多实体，嗯，插焊定位，然后选择命令，这里选择。嗯，你要是说要凸起的零件的边线，然后我选择的是这个边线， 这个边线，然后呢？然后这个选择面，这是用于薄片垂直方向的选择。垂直面，也就是说他凸起到什么地方，然后我们选择这个面，然后选择完了之后呢？然后这里就是要等距多少？这个等距是指的是 这等级是指的是啊，这里啊是指的这里到槽到凸起的这里的十毫米的距离啊，然后啊两端都是一样的，然后我设置了，就是两个啊，也就是说两 两个擦汗的地方啊，擦汗的设置两个擦汗的地方，然后就行了，长度是五毫米长度，也就是说，呃，咱们这小涂台就是五毫米长啊，然后 就是这样成型，成型到面啊，这样我们就是成型到这一个面就行，然后直接打对勾，直接打对勾， 打完这勾他会成成成什么样的啊？看就成这样，成这样了啊，让他连缝隙啊，各方面他都自动设置了啊，就是提前设置好了，我们搜的沃克呢，就是 啊，会默认上一次设置，所以说你只要第一次你设置好了，下一次就不用再设置了啊，他会一直沿用你第一次的设置。

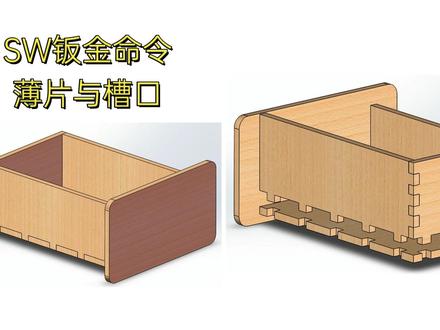

sw 板筋命令薄片与草口这节课我们来创建一个抽屉的三维模型，这个抽屉的三维模型引出板筋里面的一个命名叫做薄片与槽口。首先来到一个新建的临街窗口，选择前世纪正面草度绘制，画一个矩形， 给到这个举行的长度两百，宽度给到他一百，选择特征拉伸，拉伸的厚度十毫米，点击打勾。接下来在这个面上创建草图正式与 用一个边角矩形画一个矩形，选择宽度时候特征拉伸 也到达拉伸的距离三百，注意这里把合并结果取消掉，点击打勾，选择镜像镜像的时候找到系统给的六十几正面镜像的实体，选择刚才这个拉伸，点击打勾， 选择草度平面草度绘制正式于创建一个边角矩形，让矩形的宽度跟魔性的边线做一个贡献 给倒举行宽度十毫米，选择拉伸成型到一面，选择模型的表面，点击打勾。最后我们 注意啊，这个拉伸特征也要把和平结果取消掉，点击打勾。最后在这个面上草度回正，正式与画一个中心举行， 给到中心举行的尺寸分别是三百， 这个尺寸是一百四十，好，选择圆角，给到他一些圆角，二十选择四个，四个角特征 拉伸，在拉伸里面同样合并，结果取消掉，给到他拉伸深度啊示好，这样呢，我们就通过这几步拉伸把一个抽屉模型创建完成。接下来 就是我们今天这个节课的重点，是关于这个薄片与草口名，这个薄片与草口在哪里啊？插入钣金特征，这里有一个叫薄片与草口，我们这里选择薄片与草口的他的一个薄片边线，首先薄片边线，我们比如说选择这个边线作为他薄片的边线， 接下来选择草口面，草口的面是选择这个面，也就是他这个薄片做到哪里？做到这个面为止。第三个选项是薄片面，这个薄片面在哪里呢？ 我们需要找到这个侧板的一个面，我们这里呢我们需要把这块板给它隐藏掉，选择实体，把这块板给它隐藏掉，右键隐藏，选择槽口的面是这个面，这样呢 我们就能创建出一组薄片与草口的一个特征，点击大功，好，我们把刚才隐藏的实体给大家显示出来，那么这一组 就是我们刚才创建的薄片与操控，这个薄片命令对应的这个拉伸尸体槽口命令呢？对应的这个拉伸尸体他们俩之间有一个互相衔接的，这个就叫薄片与操控， 这是我们刚才创建的第一个。第二个我们选择侧板跟底板他们俩之间的一个薄片与操控命令，同样选择插入钣金特征，找到薄片与操控， 我们这里也是一样的选择，选择薄片的边线，当然是上面这块板的他的一个边线，第二个选择他槽口面，槽口面选择就是这个薄片 做到哪里啊？做到这个槽口哪个面做到这个面为止。第三个选项薄片面，这个薄片面呢？我们因为这两个面现在贴合在一起，我们无法选择，需要单独把最底下这块板，也就是实际里面的最下面这块板给他做一个隐藏， 隐藏掉他，然后手动去选择刚才那个薄片面，这个薄片面要跟我们的薄片边线在同一个实体上面，所以这个边线一定要选，对啊，一定要选这个边线 面呢，也是选这个面啊，这样我们就能把这个薄片跟草口命令选中，那么下面有两个选项，分别是一个等距，这个等距是什么概念？就是 他这个薄片与槽口啊，他这个距离距离我们当前的这块板是从他的一个端点出发的，那么如果你这里选择的参数都是零的话，如果给到两个参数都是零， 那么他会从当前选择薄片边线两个端点开始，直接创建这个薄片与超透明。那如果你在这里给到距离，就是相当于就是把这个开始距离跟结束位置距离往他的一个反向 去等距出去十五来创建他的一个薄片与槽口啊，下面的三个选项分别是我们的薄片与槽口的长度、厚度与高度。这个三个选项是什么内容呢？ 我们在创建薄片的时候，他的一个薄片的长度，薄片的一个厚度，然后他是薄片的一个高度，分别是就是这个薄片命令的长方体的长宽和高啊，好，我们点击打开看一下他的一个效果， 那么到这里为止呢，我们这个模型就已经创建完成了，最后只不过我们的步步骤多少而已啊？创建完成就可以了，那这样一个模型呢？我们今天就先讲到这里。

薄片的槽口，大家是不是一眼感觉就是说他好像是做定位用的啊，那么薄片的槽口在很多时候他是可以做什么呢？就是做焊接的，一个三焊孔之类的啊，就是我们焊不到的位置啊，你可以去 用薄片的槽口，能给你伸到外边去啊，那么像这个位置对吧？如果说我最后焊完之后，大家有没有发现我在这个位置，是不是这这些地方焊枪我是不是很难塞得进去了？ 这个位置啊，就这个缝对吧？要焊接啊，那么里边的话呢，对吧？有可能还说这个装这个华贵啊，如果说这个华贵，这个面刚好装在这个面上的话呢，他还不允许有焊拔啊， 这是需要在图图的时候注明了啊，这个滑轨刚好有点，我们可以量一下多宽啊，应该四十五左右吧。其实啊，其实没关系，可以吊起来啊，那如果宽度不够，滑轨需要放在这个面上啊，那你这个地方就不允许打焊吧，我们还必须要焊在外边 啊，那这时候怎么做，我们就可以用到薄片和槽口这个命令，他不仅仅是定位啊，点击薄片和槽口啊，选择这个位置 是吧，然后选择这个面啊，当用作定位的时候啊，当这个命令用作定位的时候，越少越好，越短越好啊，为什么这么说啊？ 因为他这个他只是起到一个定位作用，但是他无形当中会跟焊接和打磨增加一定的工作量，你挖了个口，你要不要焊？焊掉焊完之后要不要磨，要不要磨平，是不是跟焊接 打磨增加工作量啊？所以在用作定位的时候啊，只要能两点就可以了，两点三点只要能定到位就行了 啊。但是如果说用在三焊的时候，那么三焊是干什么？三焊是为了强度啊，那我们就适当的可以就多开几个五个瓦啊，长度给他加长一点。九点六 啊，然后点击新组啊，点击新组，在你没有更改的情前提下，那么他沿用上一组的数据啊，是一样的啊，然后确定 啊，这个时候对吧？他就不是说做定位用了，他是技能做定位啊，同时他是一个塞焊，如果在正面焊不到，正面焊不到，我焊背面啊，焊住这个位置，那我就把它焊牢了 啊。这是这个薄片和槽口他的两个作用啊，他不仅仅是做了作为定位啊。整明白了，发个四。

搜罗子这种焊接槽口定位怎么开？十秒钟搞定。首先我们打开一个零件，这个是一个 stp 的多实体的零件， 这个零件的话我们给他作为一个槽口定位怎么去做？首先我们需要把它转为钣金，我们把这个键一点二的，我们扣出两个转为钣金，然后这个旁边呢我们也转为钣金啊，这个这边我们也转一下， 我们现在转了这三个键为版型键，三个键转完之后我们来进行开槽口，在这里薄边有槽口，点一下，然后点这个线，然后点这个面 啊，这个地方我们可以去自定义，像这个地方距离你给他两个毫米，三个毫米他就往上跑啊，我们不要给他零个毫米，然后这个地方高度你想给他五个也行啊。然后包括这个下面我们的距离给他单边零点五或者零点二， 这个是一个宽度，就这个宽度的一个间隙，这是一个高度纵向的一个间隙啊，我们点完之后，我们点确定这个朝口，我们就开好了，朝口我们就开完了啊，然后我们另外一边也是一样的，这个面我们也是点这个地方，然后再点这里，然后再直接确定就完成了。 这个零件我们也是一样的从这里镜像过来一样的，我们也开完，开完之后的话，这中间这两个零件我们就可以进行定位焊接啊，我们把它反过来直接往里面卡， 直接把它卡到碗里面卡就 ok 了。像这种零件千万不要开双边定位啊，不要开双边，因为他可能就因为折弯有些误差，你很难去定位进去。我们只要有单边定位啊，只要有这个单边定位，中间距离是等距的就 ok 了，那这样子就完成了一个焊接槽口的定位。

大家好，欢迎大家来软件自学网学习。好，今天我们来讲解新的知识点，点击一下这个新建， 点击一下这个零件，点击一下这个确定。这个薄片和槽口也是 是二零二零一八版本以上才有二零一八版，二零一八版本以下是没有这个新天的这个功能的啊， 所以我们要学习的是这个功能，这个功能呢，他必须在两个实体创建薄片，在另一个实体创建 建这个槽口，然后以连锁两个实体。谁用这个工具的时候大家要注意啊，他不能是我们当权的这个特征。拉伸的这个零件一定要是钣金件才可以 啊，非钣金键是不可以进行使用这个功能的啊。我们来做一下怎么做，选择他啊，选择这个前世界的面， 然后点击直线吧。嗯，选择他，输入一个五十哈。嗯，选择他，输入一个 八十啊，这边是一个十啊，这边 他也是英格斯，然后智能标注一下吧，八十， 五十，五十，好，退出扫， 然后在这里呢自动的生成一个这样的一个折弯的板筋啊，我们输了一个试试吧， 你再确定这是一个板筋。如果我想在这里啊做一个这个，呃，这里做一个板筋 啊，那我们选择一下这个变向法啦，可以选， 大家最好选择一下这个面，点击一下这个正式语，好，选择一下直线。嗯， 然后我们要点击的是，哎，不要用这个圆形哈，选择他，选择这个直线，对角和对角吧， 好，确定。 然后这个点呢，把重合的关系把它删除掉。这条边和这条边，他选择一个什么？嗯，贡献，然后这个给 移下来，这两边和这两边选择一下贡献，就是把那个点可以可以取消掉之后再来贡献啊， 这两边和这两边选择一下贡献，这两边和这两边选择一下这个贡献， 对吧？好，退出一下，然后在这里呢，我们要往前面进行拉伸他的膀的厚度，对吧？好，然后 我们可以把这个呢右击把它隐藏一下，呃，选择一下这个打圆角了啊，圆 甲的半径为这个板筋一，选择它，选择它，选择它， 选择他，点击这个确定，然后我们再把上面的版型进来都给他显示出来。好，那可能 说这个圆角，这个钣金的这个圆角啊，右击一下编辑一下啊，这是零点五，在这里我们设为一，啊啊 啊，还有这个板筋的这个厚度，圆角唯一这样他就 封闭的，你不要一个零点五，一个一，这，这个是，嗯，两个零件，对吧？那如果我们要焊接，就是我们在焊接这个键的时候， 我们如果能有一个凹槽的话，固定凹槽的话，那我们是不是就比较很容易固定这个零件？那我们就可以用这个薄片槽来做啊，怎么做呢？首先点击一下这个薄片槽在这里啊，选择底部的这条线， 对吧？你是这条线为基转好，然后呢选择底面的这个面， 对吧？然后在这里就有凹槽的这个模块在这里啊，射程如果不受等距的话，不受等距的话，这个槽 会到这个边的这个边上，那么一般来说我们会设个等距，对吧？等距，比如说 这里到这里他是以五的这个距离啊，这边这里和这里呢，他也是以五的这个距离，这个点大家注意看下这个这个点，这个点指的是这个点点 啊，这个的绿点指的是这个绿点，对吧？这个的等距是以是紫色的这个等距，这边的点的等距，比如说我们设置一个十啊，这边呢也设置一个十， 那么数量的话，你可以什么选择四，选择五，对吧？都可以， 还可以根据这个整个的尺寸来定，对吧？一般来说我们选择等距而长度，比如说输入一个四啊，五个，然后呢有有圆角的，就是说 这里面是一个圆角的，还有这个斜角的，还有这个菱角的，对吧？然后呢这个呢插入可能要有，要有一点点复位缝隙啊，零点二，对吧？ 好，设置好之后点击确定，那么你就会发现这底部的这个零件他是一个凹槽，看到没有，上面会多一点，下面会多一点，这样子，这样子的话我们再去焊接的时候就比较容易一点，对吧？好， 那如果这边要不要，要不要也做一个呢？啊？我们来试一下，点击他，选择他，然后选择选择他啊，选择一下这个面， 大家好，我们选择底部的这个面，对吧？好，我们看 要等距的话，可能数量的话比较需，这个可能需要只需要什么？三个啊，五个肯定是坐不下，所以他就会出错，那么等距的话，在这里输入一个八啊，输 做一个个八，怎么说这里也是一个八哈，好点，要确定啊，这里也会做一个这个凹槽，明白吧？好，如果这边也要做一个长斑呢，一样的选择 啊，选择这边线啊，选择他一下，点下确定啊，按以前的仓数来设置就可以了，对吧？好，那么这是我们钣金的两个零件的这样的一个设置的，这样的一个效果。好，我们 可以把当中的隐藏一下，对吧？那这个成品的这个版景点就是这样子的，看没有，对吧？然后 我们把这个显示，把这个隐藏一下他的零件，对吧？是这样子的啊，这就是薄片和潮的这样的一个方法。好，本节课我们讲解到这里，再见。

大家好，欢迎来到锦城学院，我是主讲老师随风，今天由我来带领大家学习。说到窝里，说到窝板筋里边的一个薄片和槽口功能哈。 呃，薄片跟草稿功能呢？呃，不光是在钣金里边这个多式体里边能用啊，还能够在装配体里边用啊，今天我们就先来讲解啊，钣金里边是如何用法啊？ 该该功能哈，我们点开之后会发现 这里有很多。设置之后最关键的，我们这里有三个大象 给定深度成型到一面，这到你指定面指定的一个距离啊，这三项如果是二零幺九以上版本，还有还会有更有更多一个啊，条件啊， 我们先现在来看，呃，第一个 给定深度是吧？啊？形成的一面吧，我们先用形成一面，形成一面，我们这里边是先要选择一个边，看我们鼠标放这里他就会有一个指引哈，选择一个边之后，这里要选择一个面，是吧？ 在于薄片垂直的方向选择一个面，我们选择这个面。好， 我们在预览当中的时候，这里边已经预览出来了，之后呢，这里哈就是说是从这一个点到这个点的距离走这边呢，是从这个点到这边的距离 走，这个等间距长，就是把除掉两头的距离之后，中间把它等分为几个 几个卡口啊？周每一个卡口的长度啊，这里是每个卡口的长度啊，我们把它打勾看一下， 好，这样的话把这个卡口就已经生成了啊啊，很多的时候我们有时候要做一个防呆，有时候是要做这样子的一个插入来焊接啊，这是一种 好，我们来看第二种，第二种的话我们来点这个功能啊。 走，我们来看一下第二种是怎么用法。给定深度，给定深度我们来看一下他还是先要求选择一个边，是吧？之后他要求这里要求做什么呢？你看一下， 哎，这里就是垂直的方向选择一个面，对吧？我们选择一个面 是吧？我们再选择一个面，选择这一个面出来之后这里有一个深度，我们可以给长一点看一下，是吧？他更长了， 我们给短一点他就短了，对吧？这里就是这样子的啊，其他的啊都是一样，是吧？你的等距这里啊这些都是一样的，我们打勾来看一下。 好，就是一般有时候我们做一些，呃，一些工艺的时候需要这样子做啊。那么我们再来看一下 我们薄片跟槽口的另外一个功能啊，这里有三大功能，这里有一个到离指定面指定的距离啊，这里怎么用法？我们还是 你看这里还是要指定指定一个一条边，是吧？ 选择线性边线是吧？啊？选择他走这里呢？还是要选择一个面是吧？选择一个面啊，选择一个面走这里到离这个指定面的距离。 我们可以把它如果说这个 这个板是两个后的，是吧？如果说你超过两个后他就不生成了，是吧？如果说你 你看这样的话他只生成零点二，我们反向看一下， 对吧？我们把它打勾看一下，意思就是很简单的，就是可以把刚才第一个呃给形成一道面啊，就是把它多了一个参数啊，就是相当于是呃这个 形成到一面啊，形成到一面他就是直接按你的厚度是吧？按你这个厚度，呃，这个凸台这卡口这里凸出来，就跟这个面正好是，呃平了，是吧？ 跟这个面平了。如果用指定到一个距离的话，他就可以把这个深层的把它伸出来啊，伸出来一些实战就是一样的啊。 呃，今天呢我们的这个薄片和槽口就讲到这里，如果想知道我们呃在这个功能在装配体中如何使用，那么请关注我们锦城学院，拜拜。
