abb机器人smb电池装在哪个部位

机器人本体里有一个 smb 版，是用来记录机器人的位置的，在控制柜不供电的时候呢，就是靠这个板子上的电池供电的，来保存机器人的位置转数， 长期不使用机器人的话，想节省电池电量可以关闭 smb 板上的电池。首先机器人需要手动单轴运动，回到六个轴的机械原点位置，然后呢我们在这个施教器上点击程序编辑器， 点击调试，这边有一个吊用逆行程序，我们点一下，选择这一个，点击转到试教器上电，并按住这个运行键，出现这个界面之后呢，我们点击这个上的灯，然后呢电池就关掉了，明白了吗？

今天来看一下这台机器人啊，他报警电池备份丢失了，我们把这个电池给他更换一下， 这是一款啊，幺六零零的啊， a b b 机器还在吊装起来，这个还是来吊装的，哎，电池就在这个这这个板子里面，你把它拆开来就能看到那个 r 三 b 板。 好，取下旧电池，取下这个旧旧的电池，好把它拔下来 打新电池，哎呀，用 沙袋扎一下。嗯，安装好盖板，准备进行临柜调整。 你看咱们电池换上好以后呀，咱们这个转速计数器已经丢失了，现在呢你看我们这里面机器人他有六根轴， 一二三四五六六根轴的机线呢，都变成了红色，现在我们要把机器人的六个啊轴的圆点啊，机械零位就是四伏电机的参考点呢，要把它找出来，这样的话呢我们那个机械臂啊才能够正常工作。 我们看一下怎么更新机器人的，呃，六根轴的零位，首先呢你要把机器人每根轴的机械零位你给找 到，找到号以后呢，那么你点击咱们这校转里面，再点击校转好校转有一个手动方法，高级校转，咱们更新转速计数器，点击是，然后呢点击这个确定 咱们这里面有一二三四五六根轴的转速计数器啊，刚刚我已经更新了一次，那么如果你再想更新的话呢，点击选择，那么点击更新他就会更新了， 你看更新好以后，这六根轴现在变成黑色的了，对吧？角度变成黑色，那这样就更新成功了。 想学自动化课程，电工零基础学电工到自动化，点击下面链接啊，可以去购买课程去学习。好，谢谢大家。

一天半小时，十天玩转 a、 b、 b 机器人编程第一天，手动操作与基本运动指令。 今天我们来讲解机器人的手动操作、基本运动指令和轨迹程序的编写。手动操作包括单轴限性，用于调整工具的位置。重窗定位，用于调整工具的姿态。 基本运动指令一共四个， move app 移动机械臂到绝对接头位置，接头就是关节 move， 通过接头运动， move 直线移动， movik 圆弧运动。 程序结构包括程序模块和例行程序模块可以包含多个例行程序，例行程序里面只有一个 main 程序，其他例行程序必须在 main 程序里面调用才能执行。 手动操作可以实现工艺要求的点位试教，点位试教完成之后，用我们的运动指令完成轨迹编程，最后进行一个程序调试。其实工业机器人相当的简单，只是完成位置到位置的移动，真正干活的是机械臂末端的工具， 所以喷涂机器人、焊接机器人、搬运机器人，机器人本质部分完成的工作是一样的，只是末端工具换了而已。个人理解，我们打开工作站，打开虚拟试教器，我们目前使用的工业机器人大多是这种关节型机器人， 它一共有六个关节，分别是一轴、二轴、三轴、四轴、五轴、 六轴。试教器左上角是主菜单， 在里面找到手动操作，我们看到动作模式里面一共有四个， 分别是轴一到三、轴四到六，限行和重定位，也就是我们的四种手动操作方式，我们可以在这里面进行一个操作方式的切换， 在右侧这里还有快捷切换按键， 切换之后右下角会有当前移动方式的指示。 这里是对工具坐标系和弓箭坐标系的一个选择， 这里我们可以对操作杆的一个方向进行一个锁定，锁定了之后这个方向就不能移动。 这里是一个增量开关，也叫微动开关， 这是增量开关的快捷按键。增量开关打开之后，我们每次操作一下操作感，机器人将会以我们设定的小中大的一个微动值进行移动。我们现在进行三种移动方式的一个演示， 这个操作杆可以上下左右旋转，可以控制三个独立的方向，我们按下使能，这里显示电机开启。切换到线性。操作杆上下摆动会控制机器人沿着 x 方向移动。 操作杆左右摆动会控制机器人沿着 y 方 向移动。 切换到重定位， 操作杆上下摆动会控制机器人沿着 x 轴旋转， x 轴是不动的。 操作杆左右摆动会控制机器人沿着外轴旋转。 操作杆顺逆时针旋转会控制机器人沿着细轴旋转。 限性移动。只改变工具坐标系的位置，不改变姿态。重定位，只改变姿态，不改变位置， 在位置里面显示的是是当前 x y c 值，下面是用四元数表示的姿态，点击位置格式可以切换为欧拉角表示的姿态。 下面我对弓箭上的这个轨迹进行一个试教。编程，点击主菜单，找到程序编辑器，我们选择文件新建模块， 打开我们的模块， 选择例行程序文件，新建例行程序， 确定显示例行程序，点击添加指令，添加回 home 点的指令， 用 move apps 单机新建， 命名为 home， 我 们可以点击调试查看值，把它更改为我们想要的角度， 一轴零度，二轴零度，三轴零度，四轴零度，五轴五十度，六轴零度。确定，使末端工具处于数值状态，方便后续试教。其他点位， 我们可以先让机器人运动到这个位置，点击调试 p p 移至例行程序，程序指征移过来之后进行调试。电机使能后，我们单机单步执行， 机器人就运动到后位置， 然后使用手动限行移动方式，将机器人的工具对准我们的目标点， 在轨迹奇石点上方添加一个过渡点，点击添加指令，用 moveage 点击新建。 接下来通过操作杆手动控制工工具对准各个轨迹点视角 在虚拟试教器里通过这种方式移动有点麻烦，这里偷个懒，使用离线捕捉的方式进行点位试教，具体使用方法见十天玩转 low 八 speed d o 教程，对准点位之后添加指令 mode 手动试教。特别注意要把工具坐标选择为我们使用的工具坐标系。 试教下一个点，添加指令，选择 molo 限性移动到这个点， 然后我们在这个圆弧上找一个点 进行试教。 添加 movik， 选择 p 四时修改位置，将圆弧中间这个点存储到 p 四零， 然后视角圆弧中点修改位置存储在 p 五零里面，我们的这条圆弧指令就完成了。下面我们依次完成其他所有点位的一个视角， 我们这条轨迹程序就完成了。我们可以运行一下，看一看光标，选择程序第一行调试，将程序指向 p p 移至光标 电机，使能按下运行按键。 这里程序又从第一行开始执行了。点击屏幕右下角，可以将运行模式更改为单周程序，就会只执行一遍了。接下来我们具体来讲解一下这四条运动指令。 首先第一条 move up， 它后面跟的这个目标点给定的数据类型是 joint target， 它里面存储的是六个轴的绝对位置。 move moveage。 moveage 后面跟的目标位置是 robot target 类型， 它里面存储的是目标位置的 x、 y， c 坐标和使用四元数表示的姿态。 其中 move 是 沿直线移动到目标点，适用于对轨迹有要求的直线移动场合。 moveage， 它是采用关节移动的方式，轨迹是非直线的， 适用于对移动路径无要求的场合。 movic 是 通过当前点第一个目标点，第二个目标点三点进行圆弧的绘制。 运动指令后面跟的 v 一 千是运行速度设置 c 五零叫区域数据，这个区域数据的设计是为了让机器人到达这个点的时候走一个圆弧，因为如果不走圆弧的话，机器人连续运动时， 在这个点，它的速度方向会有一个突变，会对机器人机械结构产生冲击。但是如果我们想让机器人必须到达这个点，就可以设置成 fly。 这里还要注意，如果我们这里用的不是饭，且这条运动指令后面跟的是非运动指令，它会提前预读并执行后面的指令。 这也是为什么很多新手在机器人抓取弓箭时，机器人还未到达目标点，工具就先完成了闭合动作导致碰撞的原因。最后面的 mito 是 我们这个指令选择的工具。坐标系 最后的最后，如果我们要让机器人自动运行，我们需要主程序 main 里面调用这个例行程序， 点击 procall 选择我们的例行程序就可以了。调试 p p 一 致 main 视频中有任何讲解不清楚或者大家看不懂的地方，欢迎大家评论区留言讨论。 大家还想用十天玩转啥，也欢迎大家评论区留言或私信，谢谢！

好，我们 app 机器人，每个机器人本体里面呢，在都会有一个电视 电池呢，是在关掉了控制柜主电源以后，六个轴的位置数据呢就是由电池来提供电力进行保存的，所以呢，在电池即将耗尽之前呢，需要对其进行更换， 而这个耗尽之前呢，计算器上也会有一个报警提示的，报警提示以后呢，我们尽快了就要对其进行更换，否则的话，每一次主电源断电后，再次上电，就要进行机器人转速技术线更新的操作。那怎么进行 这个电池的更换呢？我们以下有个步骤，第一个先把机器的六个轴走到每一个电机的零度的位置，也就是机械原点的刻度位置，然后呢第二步就可以 在我们图中的这个位置把 a 这个电池盖打开，然后呢把电池取出，更换成我们新的电池进去，这样子就 ok 了。 这现在我们给你演示的是我们的 irb 六六四零这款机器人，每款机器人电池存放的位置都会有所区别，所以呢，这个你也要参考我们的随机关门说明书里面的详细说明， 找到我们的电池在机前的什么位置，然后呢对其进行更换，更换了以后，如果在试教器他提示转速计速器 未更新的话呢，我们呢就要对其进行校准的操作，这个在前面的章节前面的课程里面已经有介绍过这么进行操校准的操作的，这样校准完成以后呢，机器人又可以继续投入使用了。

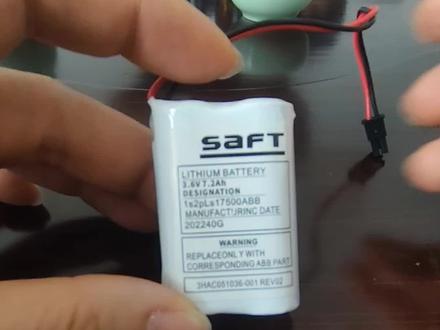

同学们，你们知道 abb 机器人中的 smb 有什么用呢？电机的旋转圈数就是机器人 smb 串口测量版来存储的， 他需要电源来供电，在控制柜开启的时候呢，是控制柜在供电，控制柜关闭的时候呢，就是 smb 上的电池在供电了，如果提示电量低，那就在机器人开机的时候更换电池，能避免旋转圈数技术丢失，你学会了吗？

abb 机器人保养，更换本体电池，一轴费油，直接拍进费油桶。二轴排油，每年都保养的机器人，排出的油还不错，三个轴同时排油效率很高， 油嘴有少量铁销，打开排油口，排油时记得先排气，避免油溅到身上。 四轴排油口螺丝生锈，先喷点除锈剂。马斗，四轴加剧，限制排油不方便。一轴加注润滑油， 二三轴加油时爬高需要注意安全，用超大号注射器给四轴加油。

电池呢，是在关掉了控制柜主电源以后，六个轴的位置数据啊，就是由电池来提供电力进行保存的， 所以呢，在电池即将耗尽之前呢，需要对其进行更换，而这个耗尽之前呢提现其实在摄像机上也会有一个报警提示的， 报警提示以后呢，我们尽快了就要对其进行更换，否则的话，每一次主电源断电后，再次上电就要进行机器人转速计数器更新的操作。 那怎么进行这个电池的更换呢？我们以下有个步骤，第一个先把机器的六个轴走到每一个电机的零度的位置，也就是机械原点的 刻度位置，然后呢第二步就可以在我们图中的这个位置把 a 这个电池盖打开，然后呢把电池取出，更换成我们新的电池进去， 这样子就 ok 了。这现在我们给你演示的是我们的 irb 六六四零这款机器人，每一款机器人电池存放的位置都会有所区别，所以呢，这个 也要参考我们的随机关门说明书里面的详细说明，找到我们的电池在激情的什么位置，然后呢对其进行更换，更换了以后，如果在私教器他提示转速计速器未更新的话呢，我们呢就要对其进行校准的操作， 这个在前面的章节，前面的课程里面已经有介绍过怎么进行操校准的操作的，这样校准完成以后呢，机器人又可以继续投入使用了。
