焊机断弧什么原因

电焊机为什么会断壶？大家好，我是电焊老徐，一个闯荡机电市场三十年的老司机，经常听用户和经销商说电焊机断壶是什么原因呢？今天我们从内音和外音两个大方面来说。 首先咱们说一下外音焊接的电压和人为原因。造成电压偏低的原因有，电源线过长过细，焊把线过长过细都可能造成电流在焊电线，电源线上的压件过大，焊接的时候达不到电弧燃烧的电压，从而引起断弧。另外一点 就是电源电压过低，当焊机的电源电压低于正常的百分之二十的时候，就可能会出现断物。出现电压偏低的时候，我们可以适当的增加悍马线的直径，电源线的直径缩短 他的长度。另外如果说电源电压过低，咱们可以换个地方和换台喷电箱就可以解决这个问题。外音的第二个原因就是人为原因，人为原因首先包括选型不对， 本身三点二的焊条你要选两百安左右的焊条，拉焊连续焊他不容易断弧的，你选个一百二的啊，当电流调的过小的时候，你肯定就会断弧了啊。然后就是焊条的选型不对，我们正经常用的平时用的都是酸性焊条，酸性焊条 就是我们常说的四二焊条，这类焊条对电流，电焊机电流的要求不高啊，一般情况都能满足，如果用碱性焊条，而碱性焊条对电焊机的电流要求相当高。出现这个情况以后，我们就要选择合适的电流，合适的电焊机的型号来匹配你的焊条， 或者是嗯，选择合适直径的碱碱性焊条来匹配你的焊机。焊条方面，焊条潮湿的时候也不容易起壶，容易断壶，这个时候我们就要把焊条放到烘干箱里面，烘干以后再使用，有问题就可以简单的解决。 最后一个在运调的时候，最后一个原因是左右运调的，也会造成高低运调的，我们要确保他能正常燃烧，他就不会断好了。音上就是电焊机断弧的外音，下一次我们将要讲电焊机断弧的内音。 今天的分享先到这里，我是电焊老徐，如果分享对你有帮助，感谢评论加关注！

大家好，我是小曾，我们这一期的话来给大家讲一讲我们在焊接的过程中，如果说出现断弧的现象应该怎么解决。 首先第一点的话是我们的电焊机本身的他的做工不够扎实，严重的偷工减料造成的这种问题， 可能你的电焊机打的型号会比较大一点，但是实际的输出电流他会比较小一点啊。这种选机出现的问题的话，如果说是用小电流来焊大焊条的话，出现断弧是很正常的哈。 第二点可能就是我们电压偏低影响的，就是说如果说你的这个电源线太长太细的话，造成了供电不足的断浮现象，如果说你有这种情况，你可以试着把电源线换粗一点哈。 另外的话，如果说焊把线太长太细的话，电流也会有一定的损耗，出现断弧的现象，如果是这种 情况的话，建议你把这个焊把线刻的更粗一点。然后是第三点就是你焊条的选择，我们焊条的话通常是分为酸碱性焊条， 碱性焊条在焊接的过程中，他对于电流的这个要求他是比较高的哈，所以说你的电流啊只有满足到一定的标准他才能烧的动，我们在选择焊条的时候呢，一定要跟着自己的机器进行匹配，多大的电流去烧多大的焊条。 最后一点也就是第四点就是看一下我们的这个焊条他是不是有潮湿的现象，如果说焊条有潮湿的现象哈， 那么他是不易起伏的哈，这个时候的话就需要给焊条进行烘干加热之后，然后再进行焊接，就是以上我说的几点解决了就 ok 了哈。如果说还有问题，可以在评论区给我留言，记得点赞关注哦！

今天修一台圣火四零零电焊机，外壳够大够霸气，故障式电焊机有时焊不了，现在调到最大焊不了铁，只有焊条绒铁不绒。 焊接的时候电壶断断续续，并且听到继电器滴滴答答的响，经检测发现辅电输出二十四伏电压过低， 导致继电器供电不足，滴滴答答的响，从而导致焊接的时候电壶断断续续。 可以看到辅电输出只有十八点六伏，这个电压偏低了。这种辅电叫升压式开关电源，他不用变压器的，只用一个电杆就可以实现升压， 和长条板的辅电是一样的，这个就是他的电路图， 他的工作原理是这样的，控制变压器双十四伏接到辅电输入，经过两个二极管全波整流，经过电容率波，在这两端得到二十伏的电压。 当芯片六角输出高电瓶，电源管导通二十伏正极经过电杆，电源管电阻回到地形成回路，电杆有电流流过，开始储能，电杆两端产生一个上正下负的五伏电压， 当芯片六角输出低电瓶电源管截止，没有电流流过电杆，由于电杆有蓄流的特性，这个时候电杆两端的电压发生翻转，就会产生一个上负下正的五伏电压，这个电压就可以和二十伏串联起来，在这两端 端就会得到一个二十五伏的电压，这里是正，这里是零，这个电压经过二极管输出，由于二极管两端消耗了一伏左右的电压，所以输出就有二十四伏左右的电压， 这里输出的电压偏低。先测量辅电输入的电压和芯片六角输出的麦宽，辅电输入十五伏， 十五伏，双十五伏，正常。芯片的六角只有一点二伏，这个电压太低了，正常的时候一般有三伏左右的电压， 在用色波器测量可以看到六角的波形非常窄，经检测发现电源管第三角接的这个电流检测电阻被别人换错了，原来是一瓦零点一欧的，被别人换成一瓦一欧的， 整整大了十倍。当芯片六角输出高电瓶，电源管导通，由于这个电阻变大了，这个点的电压上升比正常的时候快很多，一下就达到一伏，电压经过电阻来到芯片三角，使得芯片六角输出低电瓶电源管就截止。 换句话说，就是由于这个电阻变大了，导致电源管导通的时间变短了，所以用四拨器测出来波形就变窄了，用万用表测出来，电压就变小了。 用这个零点一欧的替换掉这个一欧的电阻。装好了，芯片六角的电压上来了，三点三伏，正常了， 波型也变光了，正常。辅电输出二十五伏，正常， 没有炖糊了， 继电器也没有滴滴答答的响，正常吗？ 如果你想学焊机维修，可以来现场学习，对焊机感兴趣的朋友一定要备一本维修案例，总共两百八十八个故障分析，买图纸或者教程送电子版图纸，拜拜！

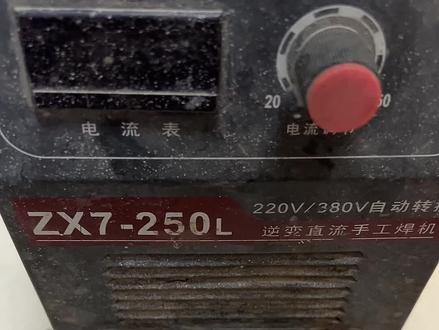

今天修一台二五零 l， 客户反映焊接的时候断弧，我们开机测一下，测一下空的电压，空的电压只有四十三双电压的机器，空的电压应该六十啊，只有一半。所以说我们再测一下强电 墙面只有三百一十四，二百二，三百八，应该有六百多。所以说这个问题应该在这个底板。我们现在把底板拆出来看看什么问题。底板刚拆出一半，我们清晰可见这个整理小的负极虚幻了， 应该就是这个问题。我们下面给他重新焊一下。现在底板已经焊好，我们再开机试一下， 量一下他的强电 六百二十八，正常的。这台是整理条虚焊的，刚才零下八十二，正常，我们焊接一下，我们下面焊接一下，试试 焊接正常。

这是台 vs 幺五零的这个电焊机，它的故障现象是这个波形没有满宽，而焊机的时候这个电流跳动的厉害，还粘焊条 啊，带有断红现象。我们看这个机器的内部结构啊，这个是一个长管机，还有三块板，三板机上板，中板啊，底板， 看一下它的内部结构啊，我们现在测量这个三五二五的八角电压，电压正常是四点七伏左右，现在实测电压一点七啊，我们来分析一下这个故障成因。 好，我们去掉这个电容的话啊，测量八角电到四点八啊，我们镜头近一点看一下啊，是因为这个缓起电容引起的，我这个去掉它了，去掉的话这个八角电都正常，这现在把去掉了。我们更换 电容后啊，这个电容电压在四点八到四点九左右，用镜头近一点啊，这个电容更换了，更换这个七 一四单位这个环节电容，我们看这个三五八九的工作原理啊，内部的三五的八角电源有内部的基准啊，从这个基准他的十六角经过一个镜像源到八角啊，八角的话通过这个一百欧电走，然后这个电容充电， 导致这个八角电压啊，从开机瞬间从从零伏慢慢升到四点七伏左右啊，我们更换了这个电容，你这个电容损坏，导致这个电压一直上不去，只有这个一点七，我们更换后他就正常了。 好，我们测量的九角电压九角四点四点零，符合要求啊，这个故障现象的话，是这个电容这个电容导致的啊，导致这个八角电压偏低， 电压天机的话，这个卖宽的就没法满宽了，正常我们这个八角电压的话，在这个，呃， 一伏以上啊，慢慢当这个八角电压为零伏的话啊，就没有卖这个十一十四，十一十四就没有脉冲输出了， 在一副以上的话缓慢把这个脉冲打开，在四点七伏左右开始满宽啊，就这个，我们这个现在我们刚才测的话只有这个半宽，你这个八角电压只有这个只有一点，这个一点七伏左右，所以导致这个没有电流不稳定。更换后我们重新这个启动一下啊，我们看一下机器 这就满宽了，就刚才收窄包边的波形也满宽，我们再试看这个电流，看稳不稳啊？一百一十七稳定。

再问一个，好，偶尔断壶怎么回事呀？我们亚欧汉焊接的时候一般就是 是去按开关，然后按住前开关以后，我们的机器去工作，然后进行焊接，像这种机器是没有自锁功能的，如果说这种机器在焊接过程中有出现断弧，这个情况有可能是我们的前开关或者是我们的开关线， 然后有那个接触不好，接触不良的情况，然后假如我们的机器有那个自锁功能，我们可以打到自锁，打到自锁以后我们起来壶以后松开枪开关，这个时候我们再焊接，如果没有这个断壶的情况，那肯定是我们的枪，或者或者是枪开关或者枪线也是有问题。

维修一台微王焊机，这是直播查到问题的，问题是可以焊接调节也正常焊接断弧，不能连续焊接， 这是编码器，证明这个焊机是带程序的。 他的问题是这块底板上面这个二零 d 二七幺 k 压敏电阻损坏，导致接二百二十伏的时候不被压烧焊，断断续续，这个就是损坏的压敏电阻， 这个是坏的万用表电阻档量出来有两百多兆欧，这些是好的，量出来是无虫的 大的。这个底板的图纸就是七十八页这个图，这两端是接二百二十伏，由于它导通二百二十伏，是可以通过压米电阻整个万极管稳压管关藕回到交流，另外一端 形成回路，光偶一二角得电，三四角就会通二十四伏，通过电阻下来，这个电压就会被这个光偶接到地，所以这里呢就变成一个低电位，这个场馆就会截止二十四伏就通过被压继电器，这个线圈无法回到地，继电器线圈不得电，所以这边就断开交流，无法通过继电器来到 滤波电容的中心点，所以就无法被压，所以这两端我们的主电就只有三百伏，所以烧焊的时候呢，就会断断续续，如果这个被压继电器工作了，那这个地方交流电就来到电容的中心点，那这两端主电 就是六百二十伏，这样烧焊才会有力，不会断断续续， 调到最大， 没有断骨。

这是一台青岛款的中百，隔天二五零，也就是一台的另外一个品牌，我们来看一下它的内部， 初步检测了，单管没有问题，整理小也没有坏，我们来直接上电开机试一下，机器 最大，下面我们直接试焊， 压根都焊不起来， 看起来是断核。一般断核的话，我们首先 会想到整煤桥的强电够不够双电压的机器，这里应该有六百多伏，五百八十四 还不往下掉。所以说像这种问题的话，一般情况下是先怀疑继电器吗？一个启动继电器和一个被压继电器是不是坏了？但是这台机器 我一般情况喜欢先看这三个铜锣柱，看到了没？这个铜锣柱虚焊了，我们下面给他换上去，重新给他焊接一下， 再来试试。这块板已经拆出来了，看到了问题了没？底下铜皮断了，我们要把旁边铜皮刮一下， 我重新给他焊上去，那已经焊好了，我们再来量一下他的强电， 六百三十四正常了，我们直接来试焊， 焊接正常。

还有问题呢，小罗师傅啊，一割就断壶，怎么回事呀？如果说我们正常按开关喷为壶，或者里面的高频打打火都正常的话，一起壶就断，一起壶就断，不能正常连续切割。这个时候我们一般 一个是我拍出我们的枪枪线或者枪来关以后，然后我们主要是测量一下我们的空的电压，空的电压看够不够三百多伏，如果说空的电压低或者是还有就是我们的三相电电源缺相的话，他也会造成这个问题。如果三相电 正常的话，如果说三相电有一项没电的话，开机一种就是说我们整机没电，因为他有控制变压器，还有一种就是说呃， 开机以后整机显示都正常，但是一起呼就断，这个时候也是我们主要是检查一下排除了枪的问题以后，我们还是看这个三相电供电他是不是有缺相的情况。

大家好，今天维修的是一台三幺五焊机 igbt 展馆用户说使用中会断壶，我们直接上电视机开机，正常有显示风扇转测量空载电压八十三伏。 可能是拍摄的原因，涉嫌表一闪一闪，实际是很稳定。我们直接大电流试看一下。 保护灯亮，刚点焊两下保护灯就亮了，现在在操空仔肯定是零服。 像这种开机正常点焊保护的故障在焊机中是比较常见的。主回路和控制回路故障都会引起保护。主回路的 igbt 主变整流管可能 有虚汗和软积，船控制回路过流、欠压过温都会引起保护。先从主回路开始断掉强电开机。 经过测量， igbt 的波形正常，四点定位的方波也是正常的。 测量中可以看出中板变压器由于打火有严重的接触不良，下面把变压器拆出来， 用了一根铜丝进行补焊。检测发现四个 igbt 单管有一个维修过的痕迹，和其他三个不是一个品牌。保护电阻组织异常，更换过。我们再来试机， 大电流并没有异常，小电流一百多万又保护了，看来问题没有找到，还要继续检查。 这是他的控制小率板，用了一个三五二五芯片，搭配三五八运放在这里，可能是比较气，这种电路比较少见，没有现成的图纸可以参考。经过测量，三五二五各角电源正常， 三五二五芯片八角是保护角。外围电路并没有什么异常。外部电路主要有这个分流器反馈插座，温度检测探头插座， 三百比一电流互感器和四个整流二极管组成的电流反馈电路。 这台焊机现在已经修复了，主要维修了以下几个地方。芯片八角外围电路一百杠六三极管、同型号 igbt 单管热保护探头的限流电阻组织异常。现在我们再来试下机。 这台焊机保护的问题已经解决，主回路和控制回路都有问题，维修中一定要仔细检查，谢谢大家观看。

调大一点调大一点，两百。

今天修一台威王 zx 三幺五，客户说荡弧 开机测量一下空调电压， 这个三十五伏，那强电应该只有三百一，不过继电器没调，应该是继电器坏了，三百零七二百二的时候应该六百多伏， 那叫底板，那个继电器坏了一个，我们下面拆出来看看。下面我们来试一下继电器。 继电器他通供，有供电的时候，他这两个角是通的，这两个角不通， 里面两个角是通的，所以说应该是这个继电器坏了。我们量有没有供电，继电器 二十四伏，有没有 二十四伏，有的。所以说这个继电器坏了，我们换一个试试。现在这个倍压继电器已经换上，我们开机试一下， 强电六百一十九正常了，空白电压应该也正常了。 宽窄内压七十四正常的。继电器坏了，我们下面试焊一下。开始试焊 示范正常。

切割过程断弧是什么原因造成的？我们看下视频中的这个现象，割枪切割一小段就出现断弧的现象， 我们从故障视频中能看出等离子起弧是正常的，然后切割也是正常的。切割过程中出现断弧的现象，我们基本可以排除是数控问题，然后等离子主电路核心部件肯定是也没问题的，然后割枪也是正常的。 那么这个问题的现象到底出在哪里？我们先掐指算一下，出问题我们都要从最简单的原因查起，先看气压水流量是否正常没问题，再检查切割地线是否有虚接的情况。 如果正常，我们在检查外部三相电压负载时，是否会出现电压偏低的现象，一般负载时如果电压量出来有三百六十伏以下的话， 就会有出现断弧的风险。以上客户检查均正常，那么我们把目标锁定在等电子电源上，让客户将切割电流调小到六十安，切割薄板 切割一切正常，那么我们基本可以判定就是等于电源里面的格子电容损坏了，客户拆开一看，果然已经损坏，寄两个格子电容给客户之后完美解决故障。
