polyworks如何创建角度特征

好，我们接着讲这个特征进行传遍。首先我们导入一个 small 这个章节，我们主要讲铆钉，每个打开都有点线，都有铆钉，这个铆钉是什么意思呢？就是通过我们鼠标点击，鼠标点击来创建， 你说我想要在这个位置取个点，自己拿鼠标去点，那就可以了，这个是点的穿点，他只有像这个线的话，他是有这个指方式的绑定，连选二， 把这两个点，注意这个箭头的方向，这个是他的方向。然后呢这个指方式呢？还有一个点，你选一，就是 点一个点，然后根据面的法相相量来创建这条线，从这个线就是我们在这个面上看一下，他创建完很短 很短，他的长度呢？只有一个毫米，只有一个毫米， 那我们怎么改他的长度？打开这个特征，这个位置选中七点三，这个加号，打开选中我们这个 直线三，就是他的命值，右键里面属性可以改，他的这个长度改到五十，这个线就创建好。 还有我们常用的一些线线，还有一个，嗯，还有常用的面，某地连线三三个，三个点看这是个平面， 还有一个在参考边界上点选，参考边界上点选， 然后呢平面方向可以垂直于边界，可以说我们在在这个位置点一个吧， 他是跟这个这个边垂直的，他还可以沿边界进行进行创建，这个沿边界他是跟这个边界的 垂直方向保持一致，这个跟这个面保持垂直。然后我们来看一下这个，比如说在这个位置，这里是一个曲面，曲面，然后就是跟这个曲面的 过这个曲面做他的切线， 过这个切线再做他的垂直，这样来做一个面，看一下 连边界，看现在这个面跟这个曲面的锅，它的切线，切线普通话不是很标准，这个切线 我这个切线的方向垂直做的这个面， 然后还有在这个曲面上点选这个就是半径跟边数，半径边数，半径一个毫米，边数四边形， 可以直接点，数字大一点，这样穿点面圆，三点穿点毛点， 其实这个圆我们一般不用这个铆钉的方式来创建，包括这个圆圆弧，圆弧呢？你看铆钉他必须指定一个断面，断面我们后面的角啊，现在这个圆弧啊，包括 这个多一线都是放到断面里面去讲的。但这个槽槽跟这个多边形 铆钉呢很少用，我们看一下这个多边形，你说五边形，首先铆钉他的两个边，然后给他方向，给他一个方向，可以了， 这个很鸡肋啊，这个秘密了解一下就可以了啊。还有我们的矩形 也是通过三点来创建，三个点来创建，包括这个圆柱啊，圆锥啊，球这些都很积累这个能力， 给出毛病的圆柱，这个圆我没有卯卯不到一个很平的一个平面上，那拉起来这个圆柱呢？发像也不对，我们也不用这个东西， 我们一般用的是点线面，三个，三个。好，今天我们就先到这里这里讲解。

哈喽，大家好，本章节我们来看一下曲面比较点的创建，创建创建号码，首先我们进入曲面比较点， 我们通常呢会使用这种铆钉的方法，在我们所需要的位置进行点击，他自己会抽取我们的这个测量值，直接给到我们一个测量结果， 然后他还可以通过数字化的方式输入一个点坐标，也可以通过探测， 探测的方法还可以通过我们的这种特征点，还有这种参考标点来创建从对象的方式，比如说我在上面 面绑定几个，绑定几个特征点，然后用这三个特征点创建我们的标点。就是从对象的方式点击创建 啊，这个就是通过我们特征点来创建的几个标点啊，我们还有几？还有一呃，这个三个彩样，这个命令也比较好用， 这三个彩样他是可以在我们这个表面以一定的距离， 以一定的距离，然后创建一系列规则的比较点，比如说这个长按二十，我们这个地方二十，这个地方二十，呃，长宽二十，这个 单格交点的交点处创建我们的这个标点，具体操作方法给一个参数， 这个间距二十。投影轴负累，然后我们看下这个投影轴，投影轴的话就是我们这个是累方向，累方向，然后他是负累，从上往下走，投影到上面这个平面， 然后如果要投影到下面的话，那我们就需要选正雷，正雷上面是负雷。 好，我们现在开始操作，上面连接至对象，我们选这个数模，数模，然后点击预览，大家可以看到现在预览的时候他就可以呃，就 已经有这个结果，然后点击确认，他就会以间距二十的距离在我们的这个触摸上创建一系列的标点特征 啊，如果我需要在我的固定的一个区域内创建的话，我就需要创建，比如说我要在 这个朝内创建我们的标点的话，就需要先创建一个曲面，按下空格键选中这个参考单元，参考单元，然后以这个单元我们创建一个曲面， 上下曲面之后进入曲面比较点，三格采样，然后采样间距， 比如说二十或者十五，你根据十五十五的方式在我所选的这个区域内创建标点，然后连接至对象，我们选取源特征选全音，然后方向复位 啊，点击创建啊，现在就会在我所选的区域内通过一定的等等分的间距创建一系列的标点， 然后我们现在看一下，类比一下我们这个包边比较点，包边比较点的话，我们呃这个包 否定数字化，这些都是一样的，我们看一下参采样参考曲线，这个呢也是通过等间距呃一定间隔来创建我们的比较点特征， 他自己会我当我们把鼠标移动到数模上的时候，他会自己选中我们的参考曲线 啊，我们点击点击之后，他这他就会以我们这边所设置的十五来创建我们的这个包边比较点，同样切边比较点也是一样的设置方法。 同样的如果我们要创建一段，创建一段不需要一圈，我们只需要一段的话，我们就需要把 把这边的范围改成这种不分曲线，然后我们在上面铆定两个点，然后我想要这边的我就在这边，下面的我就在这这边点击一下，需要这边我就在这边点击一下，点完之后， 然后点击鼠标右键创建即可。然后我们来看一下里面还有一个方式叫做从文本文件，从文本文件的话我们需要创建一个 这样的，呃，这种文本，他的这个这个这这个坐标呢？就是我们的点坐标，直接 输入就可以了。然后选中文本文件之后我们点击浏览，浏览之后我们选择我们的比较点，文件导进来之后，这边模板他会有这个 for ins na， 就是我们只有点坐标，他也可以加我们的法法，像 ik 这个根据我们的所创建点点的这个文本文件的格式进行选择就可以了。 然后点击确认。然后这种模板呢他也可以定制，也可以定制。关于模板定制的话，后边会有一个章节专门讲这个模板定制， 点击确认啊，我们现在就可以看到通过我们的文本也可以创建这些比较点。 然后这些比较点的话，呃，这名字他都是按按一定顺序排列的，但是我们如果想修改这些名字的话，就如果很多的话就比较麻烦， 那么我这边有一个红程序，他可以批量的修改，这一点就是我现在所用到的这个命令。 点击他之后我们把前缀就说曲面比较点硬啊，我首字母 q， 后字母，呃，后缀不需要，其实学号零。然后我点击一下，他自己会批量的进对这些点坐标进行修改， 然后这个红红命令，红程序的话，大家需要的话可以私信我。好，本章节就到此结束，拜拜。

我们之前的章节说的这个创建特征铆定的方法，铆定的方法啊，我们这一章讲这个数字化 跟这个在 cd 模型上点选，我们先说一下在 cd 模型上点选， cd 模型上点选呢？这个按字面意思就是直接在数模上去选就可以了， 但是他指方式还有一个单一曲面跟多个曲面，就是什么单一曲面，就是我们选了选一个，他直接创建这个特征选，选了之后直接创建这个特征。 那我们多个曲面什么意思算？比如这两个面，这两个面他是同一个同 同一高度的，同一高度的那我们可以把它创建一个平面，两个连起来点一下第一个面，点一下第二个面，然后 在这个三立场景的中间下方有一个对勾，或者有一个撤撤销，撤销最后一个面 特效，一个特效一个对勾，或者直接直接直接鼠标右键点击就可以直接创建出来。 这个还有还在一个什么圆柱里面，圆柱里面也可以也有这个多个曲面，在这个球里面也有多个曲面，他升级模型点选，他只有直方式只有一个两个，一个单一曲面，一个多个曲面，就是我们看一下圆柱的多个曲面， 比如说我这里的这个圆柱跟这个圆柱他是嗯中间断开的，像这个，像这 这个圆柱的话，我们直接点一下就可以创建出来，然后我们这这个圆柱跟这个圆柱要合成一一起的话，我们就需要用这个多个曲面选两次，然后是不是右键确定好 这个是在 cad 数目上点选。 然后我们看一下，如果要我这些暂时不需要，我要把它隐藏的话，鼠标中间就滚轮这个点，我们单击就可以把它隐藏掉，显示出来的话，鼠标中间再 再次点击就可以把它显示出来，或者全部选，就把它选中之后右键里，右键里面有一个视图，视图工具把它隐藏。 可以看一下这里的快捷键 ctrl 加 cf 加 d， 我们也可以全部框选以后用快捷键 ctrl 加 d 把它进行隐藏，如果显示出来呢？右键我们再看一下，试图恢复 ctrcf 加 r 啊，好，这是显示与隐藏，那小命令呢？我们就在这个每个章节里面简单带带一下。 然后我们现在看一下这个数字化，数字化呢无非就是 坐标，点 坐标，这个坐标用到哪里？你点点个坐标， 那点加上一个方向， 那他就是一个直线，直线还有再加一个半径， 然后这是我们的圆，还有这个矩形啊，椭圆啊，我们都可以一个一个来看一下到底 怎么创建出来来点，这个很好理解，就是直接输入这个左边点方向，再加一个方向，然后直线再加这个方向的话，还有长度啊，再加一个长度，这个，那这个 i g k， 呃，这个比较好理解，我们看一下它是在三维空间坐标区内， i j k 为 x 轴， y 轴的一轴方向与他们的方向是相同的，单位相量表示。 理解这个之后，我们来简单试一下，比如说我要创建一个， 呃，与 x 轴平行过零零点的长度为五十的 直线，我们怎么创建？那原点就是 x y z 零零零方向，他说了 ig k 与 x 走 y 走 z 走方向相同， 那我们 i 就是一减零，长度五十常见。好，现在以零零零点为原，原原点 与 x 轴平行，长度五十的直线就创建出来了。如果与 z 轴平行的话，然后我们就用 k 给他一，然后与 y 轴平行的话，那么 y 轴就给他一。那我们想一下， 如果要做这个关于 x 轴跟 y 轴的这个四十五度角的时候怎么做？四十五度角的时候，那是不是把这个 i 值给他一就可以了 啊？这个 a、 j、 k 呢？跟这个是？嗯，三角函数是有有关，有关系的，如三十度、六十度，有三印，扣三印，这个就不用演示了。然后如反方向，这个 x 轴的反方向的话啊，它这个位置就是负一 负一，然后通过直线这个了解之后，我们来看一下这个平面，平面也是一样的，平面是一样的。 没错，我现在要做一个 与 y 轴平行，就是 x z 面， x z 面怎么做， x z 面怎么做？零零零零啊， j 给它一啊， x z 面就做出来了。 再看下圆圆的话，中心方向啊，他再加一个半径 啊，这个方向方向朝 x， 它的半径是十，这个圆弧圆弧，它这个是需要一个需要指定一个 断面的断面，我们后面再讲，还有我们的槽槽的话，他又又加了一个叫长度方向。长度方向， 长度方向怎么理解啊？它的长度方向是 x 直下 x 直下 x 的，它就是这样的。呃，走方向，走方向是这样的 啊，现在轴方向与这个长度方向这个数值一致，那这个是创建不出来的啊。点创建轴方向平行于长长度方向，这个是不可不可行的，不存在的。这个轴，那我们把这个长度方向 改到这个，他现在轴方向，他朝的是 x 嘛？我们让他的这个长度方向朝我们的人像， 嗯，这个有点夸张了，长度五十，宽度零点五，这个边我们长度给他一，再看一下 长度方向，这个长度长度方向朝向的，我们这个 k 朝向，我们这个 z 值， 这个轴方向朝中心点，中心点，中心点朝上中心点， 你看你这个面垂直看这个走方向，这个也比较好理解。 我们再看一下矩形，矩形跟潮式类似的轴方向长度方向无非的就是他可以加一个圆角，圆角这个给大一点三， 还可以加一个圆角，其他都一样，然后这个多边形 外形跟矩形也是一样的，还有这个椭圆，椭圆跟矩形也是一样的，大半径、小半径，长度方向左方向，然后圆柱，圆柱的话半径高度 这都大同小异的，自己研究一下研锥坡后角度四十五，四十五度，这个什么高度啊，都很好理解，主要就是这个方向 i g k 值不好，不好理解。还有这个球 球更好一点，给一个中心，再给一个半径，跟圆是一样的，后面这个曲面，曲面是曲面跟这个平板，它是不可以用这个数字化算键的 啊。这个曲面曲面特征，曲面特征看别的，比如说圆柱，我们刚刚讲的这个在 cd 模型上点选圆柱啊，这些都是可以点选出来，那这个曲 曲面能不能点出来呢？曲面的话是需要通过这个参考单元，参考单元那我们就让他参考我们这一个这一个部分，让他做一个曲面出来，其实这个也是在字母上点选， 不要切换到这个选择模式，按空格切换到选择模式，选中这一块曲面之后，也可以把这个圆角加上， 按 out 选选， 把这一块选中之后，哎，从长号那样创建这个就是一个曲面曲面的创， 这个也相当于是从数模上直接点选创建出来的曲面特别。然后再讲一个 没有的东西，他所有命令下面都有一个方式，都有一个空特征，我们直接点穿件，这个是没有任何参数的，我把这个隐藏掉，隐藏掉看一下，他这个都没显示出来这个空特征，空特征， 还有这个直线空插针穿接一下，哎，这个目录数里面有的，但是他这这里是啥也没有，没有任何参数属性里面呢？也是 看啥也没有。这个我们平时也不用啊， 空调轮胎 就是创建一个没有任何参数的东西。嗯，后期我们再讲这个从对象、香蕉投影这些命令。好，这一章就先到这里。

我们经过前两个粘结的软件安装及试图操作后，我们来正式看一下这个软件里边具体的一些操作。我们首先来看一下贯穿我们整个检测流程的最重要的一个东西， 怎么创建特征。比如说我要创建这个圆，看这个圆的直径多大，那我们必须要有创创建这个圆，还有这个平面跟平面之间的距离，这个距离特征怎么创建？这两个面的角度，角度特征怎么创建 这个孔，关于这几个面，这几个基本平面的位置度，怎么创建这些等等都需要通过我们的 特征。那我们废话不多说，直接进入主题特征怎么创建？首先创在这个快捷按钮这个位置可以看到一个创建特征的图标，也可以在测量 特征创建创建特征，在这个位置进入 看创建特征方式有三种，有三种，我们先看第一种，第一种 在 cd 模型上点选看点到平面显示平面，点到圆圆、圆柱，它可以创建哪些东西？点线面、圆、圆弧、 草矩形、多边形等等，还可以创建距离特征，角度特征，就说来创建一个这个面角度特征 都可以，然后现在看到看一下，这里是自动的，我们也可以指定的指定它的印，或者也可以说名字评论印、 平面，平面印，哦，我的平面印来了，还有，嗯，我们继续看这个是指定的自动基本特征标签，比如说平面 面 a、 面 a， 面面 b 面 c， 这个在我们测量线行为公超时候要用到的一些基准， 然后还有方式，然后我们看到的是在 cad 模型上点选这个断面，我们暂时先不讲， 我们后面这边有专门的断面模块，到后面再讲吧。然后还有一个在 cad 模型上抽取，这个功能就比较厉害了， 他可以直接把我们这个数模上所有的面圆槽，这边形，椭圆球啊、圆锥啊，他可以直接 创建出来，但是也有一点不好的，不想要的，他也会给你创建出来。我们先关掉，把这些刚刚创建特征删掉， 我们只看一下这个，没有的，我们就先不不用了，我们先看一下这个平面跟圆，点一下抽取， 这个很恐怖的，他这个你要，你想要还是不想要的，他都会给你穿越出来关闭看一下圆六十八个平面 一百零二个，这个太夸张了，我不需要，我还是用这种手动的去点，你们需要哪个创建哪个就可以了。还有一种 方法是在三角化模型上点选，三角化模型上点选，嗯，这个呢我们是需要这个扫描数据的，这个呢也可以是我们在没有 没有塑膜的情况下，通过这种方式可以快速的在扫描模型上创建特征，创建特征之后去测量哈， 按空格键切换到选择模式。比如说我要这个面可以直接点这个面， 选中之后点这个勾念勾，然后距离上针面一面二 距离调整，还有 呃，他还可以直接点选我们的原著， 嗯嗯，他就差不多就这么多东西，个圆、圆柱平面，还有我们的圆追求都是可以的，都是可以演出来的。还有比如说 我要用这上面一二三这三个完全不相两连的不在一起的平面构建一个大的平面，用这种方式怎么做？那我们就要选这个多个整整区域，这边这边 这边这边看选四个地方，他就可以把四个地方连到一起，好，统称为平面三。 然后这个参加特征这个命令我们就先讲到这里。

每天学习一点新知识。大家好，我是你们的朋友郑源，今天呢，我们一块来学习一下骚溜的沃克斯中如何来标注角度。 首先呢，咱们还是看一下这个角度的图标在哪里？首先呢它是在这个草图选项卡左上角有个智能尺寸，智能尺寸咱们直接点这个智能尺寸就可以， 咱们点一下智能尺寸，然后呢，如果要标注这两条线，这第一条线与第二条线之间的角度， 我们怎么来标呢？大家有没有发现他这里有一个角，这里有一个角，这里有一个角，还有这两条线之间还有一个角，咱们 怎么标？首先呢，点一下智能尺寸之后，咱们选中第一条线，左键选中第一条线，选中第一条线之后呢，你看你点一下第一条键，松开鼠标左键，它会出现一个 线性尺寸，也就是长度的标注，这时候你不用去管他，然后你选择第二条线，你要标注的第二条线，现在当然我们要选这就是这一条线了，我点一下他 没有点到，刚才没有点到，把这一条给删掉，点第一条，然后呢点第二条，等第二条亮起来的时候，咱们点第二条，这时候就点到了，点到之后，你看我向外拖动他，他会出现一个角度， 出现一个角度，这一个角度，这是我如果像像 向下拖动，你看他也出现一个角度，你看这个角度，也是这两条直线的一个外角，如果我向右拖动呢，你看他会出现这两条直线的一个，也就这一条直线跟这一条直线这个角 这个角，也就是说他这个标注啊是非常智能的，你向左拖动，他会标注这里， 他会嗯，智能的分辨你需要标注哪个角，你当你鼠标放到这，比如我需要标注这个角的时候，我点一下左键，这时候点一下左键之后，他马上会出现一个修改， 修改了一个选项卡，在这个选项卡里之后呢，我们怎么办？我们可以直接更改角， 比如我输入六十度，这两条线的角度就会变成六十度，就是这么这么简单的，相当于这么很方便的一个操作吧。 然后如果一个圆半圆，我怎么来标注他的圆心角呢？同样的还是点那个智能尺寸， 这个点，这个智能尺寸之后呢？我首先第一点选择哪里？第一点选择这个点，第二点选择这个点，这时候就会出现一个圆心角，咱们来操作一下点第一个点，然后呢再点第二个点， 这时候再点第三个点，还有第三个点，第三个点是代表他的圆心啊，我们一定要选中他的圆心，如果 如果不显圆心的话，他是一个现行尺寸标注，这时候他的圆心角我们放到指定的位置就可以了，比如我们要改成一百二，输入一百二回车，这一个圆心角就标注好了 这个圆心角，这就是嗯，三六万可圆心角的标注的方法。好的，谢谢大家。

哈喽，大家好，我是冯斌，今天呢我们来继续聊一聊组合位置度，那在上一期呢， 我们介绍了当个特征的组合位置度，那今天呢，我们来一起看一下特征组的组合位置度，那下面呢，我们来一起看一个工程图纸， 这儿呢有个零件基准呢是 abc， 要求什么呢？要求我们这一对二乘 f 十四的孔组的组合位置度，组合位置 我们只要看到二乘几，三乘几呢，其实都是孔主的意思。 同时呢，如果位置度呢，分成多行，必须每一行前面呢都有位置度符号，那就是组合位置度。那如果他们组合在一起呢，那就是特征组的组合位置度。 那特征组的位置度有什么含义呢？他要求他的公差贷呢， 必须是一个组合啊组合，那这这里的供他带呢？他首先呢必须是 两个互相平行，互相平行且相距十八的援助，这是他公开的 他的形状啊，和他的一个相对关系就是互相平齐写相距十八的圆柱， 那公开他的位置呢，由后面的基准来决定。那么我们先看第一行 银行呢基准 abc， 把这弓箭呢就完全限制死了，或者说把供他带呢完全限制死了，我们一起画一下供他带的形状位置， 共产党必须垂直于 a， 所以说从这个试图看过去呢，他就是个圆，这个圆，这两个 援助呢，他们呢相聚，相聚必须是十八理论尺寸，十八十八公开的大小呢？ 想要意见，直径零点五， ok， 同时呢这个连线必须要平行于臂， 并且呢到我们臂的距离呢，必须是理论尺寸， 到最后呢，我们 c 级准呢定位，也就是说我们左边的孔的中心呢，到 c 级准的距离呢，必须是一顿尺寸十二， 这就是我们第一行的公开的的形状和大小，就是这个红色的两个圈圈， 那我们再看第二行，第二行呢基准 ab 不带信，那和第一行有什么区别呢？也就是说供他带呢，可以 在平行臂的这个方向上的卓越的移动，那下面呢，我们来一起画一下，我们用绿色的标志， 我们画偏一点， 画大一点啊，有的话就不好分析了。 这个两个圆的直径呢是零点一五，两个圆的年限呢，同样是 十八，并且呢这个连线要平行，有门基准币，由于没有 c 级短，所以说呢，这两个圆呢，可以在这个年限上面呢，左右的移动，左右的移动，左右的移动，此时呢，如果说我们的测量值呢，位于这个公共区域， 对吧，那我们就是合格的，就是合格的。那如果说还有第三行，如果说 我们在下面呢，还有一行标了一个 five 零点一，基准呢是 a， 对吧？那表什么意思呢？同样的它是两个相距十八的 圆柱，互相平行，但是呢，他要求是他必须垂直于 a， 所以说我们从这个尺度看过去呢，依然是两个圆，但是呢，只要他们是相距十八，互相平行就可以了，对吧？那我们简单画一画， 我们用绿蓝色的表示， 还是得要死， 这两个圆直径呢，就是刚刚讲的是 five 零点一，那它的中心句呢，依然是十八， 哦，不对，依然是中心句，依然是十八。中心句的连线呢，并不需要和其他任何基本保持平行，并且呢 位置也没有任何要求，但是呢，我们要合格， 要合格，我们的测量值呢，必须位于这三者的交集里面，交集里面， ok， 那这样呢才能合格， 这就是我们组合木制度的含义，以及供他的的形状。那么我们来总结一下， 第一行的供，他带的就是这个红色的，他是已经完全固定住了。第二行呢，基本是 ab， 是这个绿色的， 相距十八，他可以沿这个左右呢，互相平行，互相移动，随时移动。 那第三行呢，我们只带来 a， 直径零点一，那我们他不仅可以， 他只要垂直 a 就可以了，和 bc 没关系，所以说他可以在里面左右的移动，上下移动，平息，旋转，他只要相距十八就可以了， 这就是他们的特点， ok， 那最终呢，这个位置度每一行都要合格，对吧？要同时合格，就是说这三个圆呢，必须要有交集，那我们的测量数据点呢，也必须位于这个 交集里面才是合格的， ok， 那接下来呢，我们看一下在 polox 中呢，应该如何操作我们的特 蒸煮的组合位置度啊，这边呢有个面，那基准呢是 abc 对吧？上表面 bc 三级面要求什么呢？要求圆一和圆二 作为一对特征组，他们的组合位置度。那首先呢，我们特征组呢，在 plucks 中呢，都要注意看正列， 然后呢对正面的进行评价，我们进入几何控制，添加控制度，根据我们的图纸输入我们的公开的大小， 选入选择精准。这第一行，第二行呢， 零点一五对吧？七准是一， 你算好， 我们是零点一到零点一，自己呢选择 a 基准， 我们可以看到这里呢，中间这一行是不合格的，也就是说整个评价综合问题度就是不合格的，也就是说在过去的没有测量数据。 ok， 好，今天呢就到这里，欢迎点赞转发关注，谢谢大家。

hello， 大家好，我是冯斌，那今天呢，我们来聊一聊 punics 中的平板特征， 那平板特征呢，是我们评价 gdnt 中行为公摊中的对程度的工具， 那我们特征工具来用的这个图标呢，就是我们的平板特征，那下面呢，我们就来看一看如何使用。首先呢，我们看一下工程图纸， 图纸中的 g n a 呢，是我们这个平板的中分面， 要求什么呢？要求我们这个槽啊，相对基准 a 的对称度供它 要求呢是零点二，那在 products 中我们要如何操作呢？ 我们只要呢在 blues 中呢创建 四个面，比如说平面一，平面二，平面三，平面四，分别呢以平面一和平面二一起啊创建一个平板特征，并设为基准 a。 然后呢，我们在平面三和平面四呢一起再创建一个平板特征，比如说是平面平板一，这时候呢，我们只要在平面一的几个控制中呢添 加对称度基准呢作为 a 就可以了。但是呢有一个问题，如果说我们的弓箭呢，它是一个柱柱箭，我们知道柱柱箭呢，它很多地方是有拔毛角的，也就是说在 这个地方呢，它并不是平行的，它是是这样的，是这样的， 包括这也应该是一样的啊，都是有一个轻轻微的一个角度，方便加工与生产。 那这时候呢，就给我们的操作带来了 一定的麻烦，因为我们的平板特征呢，要求这两个面呢，平面一和平面二呢，必须是相互平行的，如果说有带把抹角，就不是一个理想的板或者槽。 在 pullux 中我不知道大家有没有试过啊，如果说零的这两个面呢，理论上不是提前的就无法创建平板的证，不妨我们来看一下， 这儿呢有一个 cd 啊，我就刚好呢，他这儿是 梯形的，我们就把它作为拔木角，好吧，那求什么呢？要求平面一，平面二作为基准，评价什么呢？评价我们平面三，平面四的对称， 那根据我们刚刚讲的，我们首先呢要以平面一，平面二呢来创建一个平板特征，我们正常的选中这两个平面，对吧？创建平板特征 这地方呢，我们设为 a， 正常情况下呢，如果这两个面是相互平行的，我们只要点创建就可以创建一个平板特征，但是呢，因为他有拔木角，我们点创建，他提示 平面的名义基本元素呢，必须互相平行，我们点从确认可以看到并没有创建平板特征，也就是说无法创建这种带拔磨角的两个平面的平板特征， 那么对称度呢，我们也就无法评价了，那怎么办呢？那这里呢给大家 介绍一个小工具啊，就是微型的板槽，就是专门用来解决我们这种带拔磨脚的问题的。同样这两个面，我们只要点击这个红命令，我们可以看到 这儿呢就形成了一个平板，我们把它设为 a， 即转 a， 同样的我们选择平面三，平面四，我们再点击这个红命令，可以看到右上层的一个平板特征，对吧？我们 只要选中这个平板，右键进入几个控制，进入 g， d， a， t 控制，添加对称图，然后呢选择我们的基准 a， 点击确定，我们呢就可以得到我们的 最纯度是两指， ok， 那今天呢就到这里，如果说您呢 觉得的工具呢，对你有帮助，欢迎点赞转发关注。同时呢，如果说你也想要的工具呢，可以加微我私发给你，好吧？

然后那个最大距离的测量方法，第一步就先，比如说就测这两个圆柱的最大距离， 第一步先做一个平面，然后让他往下偏，因为这里，因为这里有倒酒吗？我要测的是底下的那个圆柱要往下偏一点，然后这边是总队形 啊，这个平面应该选上，然后选择平面编组往下平一个，然后创建，然后关闭。平面是出来了，然后你把它隐藏，隐藏一下，就是这个吗？ 然后做一个洁面 剪短力，然后这边是从平面，然后这边写上平面式， 然后你染一下，就是这个接出来，然后勾造两个月 外面，然后是嗯，说的是这两个圆的，嗯，选上分面， 然后这边盖上一层鞋，滴下去绕直线， 在学历上学习，把锻炼给过上。 不对，这个是要在从对象中刚才已经选出那个两个圆了， 然后从这边把这两个圆给选上，然后这边改一下中心点看见，然后这个纸现在出来了， 然后构造构造点，这先交的点，这条线以这个原先交的两个点，然后这个线以这个原先交的两个点 从这边选选上，然后是从香蕉指向很圆，他这里面有很多，你就选择指向很圆，把对面勾上也行， 然后这两个点就出来嘛，这个线以这个圆线交了两个点，另外一个圆也是这线和圆卷上，然后再出来， 然后这两个圆抽取一下，然后下面就有都有数据了， 然后球台就是这个点，这个点的 距离，还有就是点一，点二，点二和点三的距离 距离啊，选上点二呃，点三， 然后他们两个的最大距离的出了，如果要求最小距离的话，就把最小的这两个点就选上。

好，首先我们看一下没有塑膜的情况下怎么去建立都不要信呢啊。首先我们测一个面，选择面啊，对，老卡了。 嗯，对，我们正常所测测四个点啊，四个点以上都可以。 然后这个呢，我们测一个圆， 今日特别细，需要三个条件吗？点面线，然后我们圆的话呢，我们是可以直接在约束平面投影，在我刚才建立的那个使用这个平面特征投影到我刚才测的那个平面上。我刚才测的那个平面要平面一吗？ 直接投影在这上面 啊，我们再测一个，测两个， 我们条件测完之后呢，就是有面圆圆了哦， 有，根据我这个模型，模型来了，然后面一个圆，这边一个圆啊，就是两个，两个圆之间也能连线的吗？啊，但是我们用这个直角坐标系键的话，就是迪卡尔坐标系， 创建迪卡这个游戏的话，这没有送膜的情况下，这个用是比较方便的。我们点击一下，然后从基本元素，然后这边有三个条件啊，就是哪个重 重要，你觉得哪个重要你就放在前面。好，我们首先选择我们平面啊，然后我们坐飞机就跳到这个面的中心去了，然后呢我们的中心点呢，我们可以选择原一，也可以选择原二啊，我选择原一， 原音，哎，原音啊，然后我们这个坐标的零点就跳到原音去，但是我们看到这个 x 轴， x 轴啊， x 轴，它现在是随意的，我们还有没有约束？我们可以把这个轴约束一下，约束到元二上， 我们选择元二，哎，来看哦，元素二，元二上去了啊，如果说你图纸根据你图纸 xy 的方向可以调整，然后点击这上面可以旋转。点击可以旋转的都可以旋转都可以旋转的啊，三个头都可以旋转。然后确定之后呢，我们可以创建 哦，关闭就好了。关闭之后呢，这个坐标就定在这里了，我们可以看一下哦。 没有做标系。为什么要没有？没有那个数模的话，建立做标系的话就是我们主要是为了把它摆正，跟图纸上面一致就好了，就是方 x y d 的方向一致啊。

报告的定制，在 polos 软件当中，我们可以根据自己的需求定制相应的报告模板。 polores 软件当中的报告，第一页是作为一个主界面， 也就是一个单纯的封面啊。对于第二页可以显示报告的内容， 我们可以在第一页将自己公司的相关的信息加入进来，比如说更改报告表头，我们把它删掉， 右键创建图片和文件，将自己公司的 logo 添加进来，同样我们也可以编辑相应的背景。右 剪编辑背景啊，比如说把这个图片删掉，还是选择相应的图片 缩小 退出编辑，那对于一些相关的内容，我们也可以在这个封面进行先的添加以及删除啊，不需要的可以直接删除，需要的可以添加或编辑， 也可以改成中文操作者，操作者叫江山。 对于封面，我们在这个地方也可以添加很多信息，比如说添加语言，添加文本段都可以啊，这是作为一个封面， 那对第二页开始，他将会显示报告的内容，我们同样可以在这地方编辑背景， 右键创建图片图文件 啊，那对于这个表格来讲，我也可以自己更改啊， 比如说我将所有的内容全都删掉， 表格也不要，那我可以根据需要画出相应的表格，在左下角啊，有相应的工具，比如说一个矩形框放大一些， 我不想写是红色，可以通过右键属性颜色啊，换成黑色 应用。同样我可以添加多一线啊，在这地方画出现在条条纹 危险 兑现 到边界，左键先点击一下，然后右键结束，这样多一线就有了。同样对这个多一线我也可以改变颜色， 那同样我们可以根据需要画出很多，那在这个方框当中我们也可以加内容，右键创建，可以添加先的文本段啊，比如说固定的文本段啊， 折产品名称， 产品名称，那这个产品名称好 赔钱的说。想 产品名称 好添加进来，那我可以右键，在空白的地方，右键 好，在这个地方我们可以右键创。呃，创建文本段，创建一个可变的文本段，比如说这个产品名称叫什么？ 我们在这个空白的地方可以右键插入，比如说有相应的报告属性啊，项目属性 可以相应的添加，或者自己可以输入相应的名字。产品名称，比如说叫 叶片， 也可以进行先按的添加，他的位置可以根据需要先按的调节 好，这样就添加进来。一个。同样字体也可以改啊，现在的字体可以去更改这一部分，添加完以后我们退出， 我们看一下第二个，第二页的这个报告已经做了更改，那我们同样在左边页面试图插入的时候，第三页他会自动的啊，将你 上一个页面的模板保存下来，作为下一页的相应的报告模板。 那我们所有的页面设置好以后，我们可以把整个报告模板进行保存，在这个地方选择文件保存为反面， 取一个名字 test 保存，那下一次我们使用的时候可以将 test 直接调用就可以了。

啊，闲话不多说，继续我们的特征创建，我们之前学习的 cd 模型上简选、铆定、图字化， 还有在三角形，三角化模型上点选，直接在它上面去点选啊，我们今天要看一下这个探测，在探测之前 我先看一下这个虫对象，包括虫香蕉这两个，我们简单看一下它里面脂肪是打开之后， 嗯，这个都是字面意思，卡啊、充对象、元品券啊、知心点啊，这都是 字面意思，我主要是看一下他这个怎么怎么使用，比如说我要创建创建一个香蕉园，用 这个下面圆柱跟上面这个平面创建一个相交的圆，怎么来？按我们如果直接去点的话， 哎，这个也可以啊，那我们有时候要使用到香蕉园， 先要圆的话，要创建这个圆柱，同样方法点一个平面， 这两个让我们这个圆，打开之后从香蕉让我们指方式选这个平面跟圆柱，现在点这个创建，把这个提示 必须有一个平面选中，我现在没有选，那我们要把这两个东西先先选中，选中之后呢？选这个圆头针红香蕉， 这个是从香蕉，从对象也是一样的，如果从这个圆二，我们要创建这个圆心点，圆点不选的话，哎，这个点从对象圆心 选中之后，哎，目录处里面选这个圆，然后对话框里面点击长键，他这个是需要切换 或者直接选中，比如说我们要创建这个中分面面， 这两个平面的中心面，那先把这两个平面选中，选中之后选这个平面特征，从这下平面平均， 嗯，他现在创建了一个中心平面，平面是他需要在这个特征里面先选中这两个东西，然后再创建这个特征，再去选。我们从对对象啊，还是从香蕉啊？比如说圆，从香蕉， 然后这里边的脂肪是自己看一下什么样的球啊， 这样还是点，从没啥 平均圆心这个能想到的，它里面基本都包含的就是我们，嗯，圆的圆心， 圆弧的圆心，圆弧的弧心，还有线段的端点，我面前的中心朝中心球心里面都有， 要用到的时候自己去里面找一下就可以了。好，我们现在看一下我们的重头戏探测，我们 polos 呢可以连接一些插件，然后通过这些插件 呢可以跟我们市面上常见的关节壁去连接起来，这种菜丝的， x 康的、白卡的，这都是我们常见的一些关节壁。 然后它 product 里面呢也自带我们的虚拟的探灯， 打开这个探测探灯之后，这面三 d 场景里面会出现一个类似于探头的东西， 这个就是虚拟光笔，然后虚拟光笔他也可以设置一些参数，比如说我们的补偿，这个虚拟的我们补偿就不看，我们主要看一下他这个为了我们打的这个精度，我们这个头呢设置的尖一点， 这是我们这个球头直径改成零，他没有球头，这个比较好看一点啊，要选我们这个边的时候呢， 打的比较精细一点，我们现在来看一下他这个打点呢是我们的打点，打点按钮 是我们键盘上的 insert， 同时插入或者数字键盘，数字键盘要关掉， 数字键盘关掉之后零，数字零是导演， 那我们结束，结束的话我键盘上的摁，或者说是键盘关掉之后， 关掉之后的一好，我们了解这个之后，我们开始学一下探测啊，比如说点好探测，刚刚说了我们可以用插入点 insert 或者我们的桌子键盘关掉之后的内容都可以，然后验定结束 线，看左上角它会提示约束平面， 先打我们的投影停电 魔术里面把这个探测片体打开，哎，可以看到我们这个打的点啊这个点，然后 再去把这个几个点投印到这个面上，它就是一个线， 呃，这个显示隐藏呢，就是我们鼠标中键，也就功功能键，是 点一下他就好了，在这个选中之后，在中间点击或者右键视图隐藏恢复这个我们基本上每个章节都会去提一下这个鼠标操作方式， 还有线面面的话也是直接去点就可以了。还有圆圆的话，他这边有也有提示约束平面 结束，然后现在开始导演 还有槽， 那他槽呢？要打一个平面两个圆弧， 一个平面两个羊骨，上面这个槽，还有我们的矩形， 矩形约束平面，找一个矩形啊，这里有边四个边， 跟关节病用起来是一样的， 旅行不卖水椭圆，先把这特仑隐藏一下，太乱了， 然后扔远一点打，打一圈就好了。 还有圆珠 圆柱呢，这个有一个约束平面，也可以让他约束到一个平面上面还固定点柱，我们一般不用这个固定点柱， 固定结束打开之后，他这个只能打六个，或者也可以设置一下打多个， 打六个的话固定点数打开之后我们就必须哎上面三个，下面再弹出三个，他自己会创建一个圆柱出来固定一点，勾掉的话 比较自由一点， 就不要不需要上面，上面取一个圆，下面取一个圆，那样去取，直接去取点他自己会理合。 比如说我们刚刚把这个过滤减速打开看一下，如果取的方向不对的话，如果不是按照上面这一圈， 不是按照上面取取一个圆，下面取一个圆的话，那他这个创建出来就是歪的， 同样我们也给他露个脸。哎，这个还可以 啊，这个是我们约束的平面，没有约束平面的话，他是直接是斜的固定点数六个，比如说不要让他约束平面这固定点数如果是六个的话，那我们必须要按照上面一个圆，下面一个圆去裁， 必须按照这个逻辑去取， 按如果不按照这个逻辑去使用，看一下会发生什么样的事情啊？ 哎，他这个修复了，好像之前他之前是斜的，这个版本还修复了看，再看一下， 嗯，是是修复，但是我们建议还是不勾这个东西，我们多取几个点，当然固定点是我们也可以自己手动去输，比如说多多多输几个，多打几个点都是可以的， 那我们还是不要去勾那个固定元素连追 圆锥。还有我们的球 先打最大的那个外圆 啊，他最高的这个点探测也是比较简单的， 主要是看他上面的这个提示提示还有这边不知道发现没有我们挡的时候，他会把他的行为封杀，也会直接在这 显示出来，所以说我们打这个球 看现在看，嗯， 他这边会显示出来，比如说我们打圆的时候，他圆度也会 随着我们点数到四个之后，他就会显示我们圆度。三个点确定一个圆， 我们打四个点，他有一定偏差之后就会显示他的圆度，三个点看第四个点这个地方就会显示他的圆度，因为这个三角棉片是我画画的 stp， 然后 管的这个 s k 啊，所以他这个圆度很好，包括直线平面这个地方都会显示他的一个线路公叉平面度，直线度都会显示 这个特征，特征里面我我看一下还有什么东西居然没了特征，我们就先剪到这边，后边有什么需要补充的，我再 呃出小视频去补补充一下这个特征的插件。

今天给大家分享一下如何制作一个轴的建槽库特征，比如像现在这个轴，我直接选择这个建槽的库特征，现在我 带着大家制作一个，首先我们新建一个零件，然后在前置基础面上画一个五十二十五的轴，长度给他一百，在这个面上画两个辅助的键，这边图形他这个角度随便给一个，这个是用于后期我们来判断这个箭草的方位的一个控制的点啊，对准草图， 在新建一个记者面，选择这个点，再选择这个这个线，定一个记者面，然后在这个记者面上绘制一个刀口，把这个对齐重合， 看一下接收手册，这个二十五的轴对应的宽度是八，然后这里就是距离这个边线这个十，第一这条线和和和这个 点，这个线这个点重合，再看一下他深度是七，向下拉伸七毫米，这样这个键他就出来，我们选中这个草图，再加这个记者面，再加这个拉伸，切入这个特征，然后文件另存为，这里我们要选择酷特征的一个， 就是这个后缀放在桌面上，比如说我们重新改保存好，在这里我们看到他的几个特征点，在这我把这个这个重合给他删掉，好，相当于一个方向的定位和这个边线已做好了。在尺寸这里我们改一下他的，改一下他的名称，我们把它定义为 a 吧， 这个距离值，这个值定位 l 一，就长度他的宽度 b， 这个是拉伸的长度提厚度，这个我们叫他角度 a 个一好，定好之后，我们把 这个 l、 e、 b， e 属于内部尺寸， b 也属于内部尺寸，丢进去， t 也属于这这两个是找出尺寸直接丢到，找出尺寸里面，找出尺寸就是他这个定位，一个是定位，一个是这距离这个边线的这个长度是多少？ 好，保存一下。好，此时我们来新建一个试一下，这里我们新建一个轴，长度给个五十， 把刚刚的把他的库特人丢到这来，直接可以把它拖到这个上面去，把上面选出这个面，这里叫你选择边线，你就选一个这个边线，这里找出尺寸，就是刚刚的那个四十五度或者多少度，你可以自己改，比如说现在改成九十度，他就是这个面， 这个 a 就是距离这个边线多远的距离，这里你可以改一下十五，好，确定这样，这样他就绘制了一个二十五的键盘。在这个里面我们可以对他的内部尺寸这些按照这个系列化零件的设计，把这些都弄进去。比如在 这里我们可以我们要插入，在配置这里我们要添加配置，插入表格，然后用设计表来来进行系列化的，他根据这个表来驱动这个槽的大小，好生成一个看一下，把这些尺寸找出尺寸就不需要了，我们只需要 l 一、 b 还有 t 一， 我看一下 led， 也就是说 led 就这三个吧。目前那我们可以在这个表中单独打开进行编辑，稍等一会， 这里他就自己打开了一个一个赛尔表格，在这个表格里面你就可以添加各种各样的配置。稍等一下这里我们需要把把这个放在后面更改一下这个格式，带点数值更好， 按照这个这里我们就要按照这个里面的这些数据往里面进行自己手动添加。比如我在这里添加几个我之前做好的表格，打开看一下，就是这么一个，这么一个表格 可以添加几个看一下。第一列是他的名，名称他的名，配置的名字，第二列、第三列都对应他的那个，这个是宽度，这个是他的深度。好，这里我们保存一下，关闭 再回来，他这里就默认添加了这么多配置，也就是说你可以根据不同的轴的大小来更改这个配置。好，现在比如说现在我要在这个上面， 这是二十五的轴，我现在要把它换到二十五。啊，二十五的轴，我现在把它换到二十，这时我们只需要在这里更新一下，选择十七到二十二，这这这一类型的哈，点击打勾，它就自动进行了更改，或者你要把它变到三十，你这里 就选择这个八乘一七的，确定他也跟着就变了，那么这样一个轴间槽特征库的制作就完成了， 制作好以后你可以依次对他添加这些数据，添加完以后他就自己形成了一个相当于设计表，通过设计表来驱动这个建材的深度，还有这个宽度。

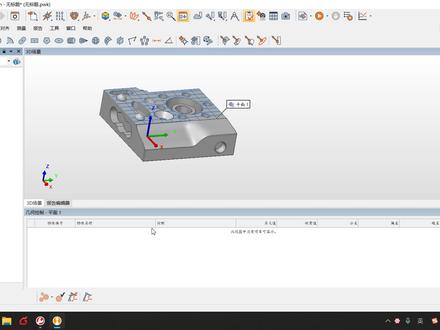

有竖门的情况下，创建主播系，三二一法兼主播系。首先我们将 cd 模型导入到软件当中，在文件 输入 cd 模型，选择我们所对应的模型，如果模型较大，那这个导入的过程会稍微长一点。 好，模型导入以后，我们可以看到模型上是有一个作白系的，对于这个工件来讲，我们可以看出作白系的轴向和圆点的位置 很清楚的，我们可以通过相应的一个面两条线将注射器 出来，那么对于规则的这种弓箭，我们就可以采用三二一法创建注标器。那么我们可以从工具栏选择平面 啊，可以直接探测一个平面， 接受 好探测直线投影到平面一，我们还是直线 一，直线二好，结束 关闭这个对话框。那我们检测出来的平面直线他和竖门是分开的，因为现在我们并没有创建诸葛系，所以是分开的。好，我们需要做的就是将平面直线 与竖膜上了平面直线做重合，那我们可以构造周边系的圆点， 直线一，直线二，创建点成对象成相交二字线创建关闭，然后选择对齐，基于特征平面轴中心点 圆还是一样选择平面目标正 xy 直线一，正 x 点一好，最终制定意 确定。那我们看可以看到当我点完确定以后，我刚才所测的一个平面 直线以及构造出来的点都与 cd 模型重合了，那就说明我的三二一法建筑班系已经建好了。

大家好，我是老刘蒋工超，本期视频我们给大家介绍一下复合基准在软件里面怎么去测量，我们看一下这个零件 两端的圆柱，分别是 a 基准、 b 基准，使用 a、 b 基准共同控制中间的一段圆柱，它的一个位置 位置都为零点二，同时都使用最大实体要求， 如果图纸使用的是美标图纸，那么快三十增幅零点一，除了控制洁面大小，还控制了中间这一段圆柱， 他的一个外接援助， 如果使用的是二手标准，那么快三十增幅零点一，指控制洁面大小。当然我们使用了位置度以后，而且使用了最大实体， 按照当前的尺寸设置尺寸标注，只要满足要求是一定能够装配的，我们不用单独再去测量，这个包容自己。 好，我们现在到托尼克软件，托尼斯沃克斯这个软件里面来介绍一下怎么去做测量评估。首先我们输入 cd 模型，我这里是使用的 是 stp 软件 输入三角化模型，这里是模拟我们扫描的点云或者面片，它是测试数据，也就是我们实际的连接。 现在我们里面有参考模型，有测试数据，那首先我们要做一个对齐数据至参考对象做一个预对齐。 由于我们图纸使用的是 a 杠 b， 再有 c 这样的一个基准框架，那我们在测量的时候也同样需要使用一样的对齐框架，这样才能 保证我们测量出来的数据是合理的。为了使用基准框架做对齐，首先我们先要去创建特征，我们现在先去创建第一个 a 基准，这个圆柱 创建 a 基准，然后创建 b 基准，我们看一下图纸，还有一个 c 基准， 生机笋是一个 断面。好，我们到托尼沃克斯里面 再创建一个 cg 种，是这个锻炼 关闭。现在有了 abc 基准， 我们要用基准去做对齐，那先要对 abc 基准他的一个测量数据先做一个抽取。 现在比如说我们 a 级准这个元素，他的一个测量值是二十，我们工差正负零点一啊， 我们徒手的工厂是深厚一点，这里对我们的这个对齐没有什么影响啊。这里我只是 先按照图纸去做一个设置，升级者是一个平面，他没有抽取值。好，我们现在要去 创建一个 a 杠 b 的这样的一个基准框架， 选中 a 以及 b， 取创建特征， 使用阵列。我这里先 分配一个低基准给他，唱给 我们，看看能不能给他改个名字。 这里先不管他，先使用抱枕啊， 然后我们到对齐里面去使用基准参考框，对齐，创建一个 积水参考框，选择第一，第二选择 c， 创建这样的一个积水参考框，然后使用它去做对齐，这就是我们最终对齐。 不同的对齐方案测试出来的数据，那肯定是不一样的，所以对齐很重要。 那我们现在要去测量中间这一段元素，那我们去创建 圆柱，选择这段圆柱就是我们的圆柱。一，目前没有测量值，我们抽取一下测量值。好，现在的测量值是三十， 我这里测量出来的数据和我们数模里面的数据是完全一样的，因为我这个面片是用数模理论的数模模拟导出的，并不是一个真实的一个零件。 好，现在我们看一下怎么去给他增加一个位置度的一个管控基准这里我们使用 复合基准，选择 a 作为第一个， b 作为第二个，这样去创建一个复合基准， 关闭，然后图纸我们对被测对象使用了最大实体基准，参考对象也使用最大实体，第二基准是 c， 这样我们的一个测量评估就完成了，这是实际测量出来的值，这里有一个一点九九九九，实际就是二啊，这是一个工厂补偿。 因为我们被测对象和基准都使用了最大实体，所以基准这里有一个一个毫米，零点九九九九，我们这里实际就是一个毫米，还有我们基准补偿了一个毫米，我们被测对象长了一个毫米， 所以总共呢位置度补偿是两个毫米。我们再给圆柱一做位置度测量的时候，使用了基准 ab 的一个最大实体，这个时候基准 ab 也会 直接给出一个他的一个配合直径走我们 这里。好，我们看一下圆柱一，圆柱一的光差，我们给一个也是零点一吧， 那这个时候他的一个补偿值就变了。 好，我们看一下还有什么需要讲的啊？有以前的同事问道，托尼沃克斯测量出来的直径， 这里有一个配合直径，下面还有一个直径，这两者之间有什么区别？如果我们是实际零件，这里测出来的测量值，那是肯定不一样的，因为配合 直径指的是圆柱一他的一个 外接圆柱的一个测量值，那下面的直径指的是圆柱一他的最佳里和圆柱的一个测量值。对于零件装配来说，我们肯定是要去评估配合直径， 只有配合直径小于我们图纸上给出来的三十点一这个极限值，我们才能够满足装配。 另外还有一个洁面直径，我们这里顺便给大家介绍一下，对于这个圆柱来说，测出了一个配合直径是外接圆柱的直径， 这个是评估配合的。另外如果这段轴做的过小，那肯定也是不合适的，那就牵扯到一个洁面直径，洁面直径 是负零点一这个极限值去控制，我刚刚说的这个是啊美标的理解，如果是 啊二手标准的理解，要控制包容直径以及洁面直径的话，那这个尺寸后面还要跟一个一圈才是正确的，我们增加一个一圈表示包容。 ok， 现在的标注就是完美的，那我们看一下洁面直径用怎么去测量， 我们去给他做一个洁面。测洁面直径的话，其实对实际年间来说，每个洁面肯定都是有差， 因为我们零件是有变形的，没有人做出来，能够做出来一个完美的圆柱一定是有偏差的。那我随便在这里测一个洁面，我们也可以多测几个洁面， 比如说我们在描地的范围，好，在这个范围我们去测个四个洁面吧，确认。好，我现在在第一个洁面上面去测一个 创建特征，我们去创建一个园。好，现在我们有一个洁面园了，他的纸 还没有抽取出来， 我们去抽取他的一个测量纸，洁面一这里也有一个纸巾。 另外我们还可以增加一个局部直径，这个局部直径才是我们图纸里面所标注的这个下级线负零点一的一个评估对象， 三十负零点一，也就是说下极限是二十九点九，这个轴不能小于二十九点九，他在洁面上，而且这个二十九点九这个局部直径指的是我们取出来的洁面， 他的一个两点对应的直径相对两点，这个两点怎么来的？我们 会在其他视频里面去做好讲解。暂时大家先要知道我们评估熟的洁面 不能让他太小，那使用的是局部直径，看我们要测量多个局部多个洁面，我们才知道这个理念是我是错过的。另外这里还有一个直径，这个直径是我们洁面上去礼盒出来的一个最佳礼盒源， 并不是真正的控制我们洁面大小的那一个自己， 比如说我们这个零件，他的每一个洁面他的强度是否足够，我们是要看局部直径，而不是看最佳礼盒直径。 好，今天我们主要讲的是复合基准他的一个实线，应该说我们是 频道，目的已经达到了啊，我们看一下元素一，他 a 杠 b 最大是指的一个测量结果。 好，本期视频就讲到这里，喜欢的话可以关注 老刘讲空仓，拜拜。

检测方潮，方潮就是我们所说的矩形，那首先在工具栏选择创建矩形特征， 防潮检测类似于直线圆，圆潮同样需要一个投影平面， 那么我们还是一样在这个约束平面的地方可以创建新的啊，或者使用存在的平面，那我们还是将这个方潮投影到平面，一对一个矩形， 他一共有四条边，因此方槽的检测类似于圆槽，圆槽是两段圆弧，而方槽是四条边，因此我们在每侧一条边的时候要结束一下，一共四条边，那么我们现在 开始。好，那我们现在用设备红宝石车头检测防潮，检测防潮在防潮的一个边， 确定第二条边检测，确定第三条边， 确定第四条边，四条边凑完以后，四条边凑完以后，那么这个方程检测结束。
