默纳克3000+安全回路短接方法

先去调试一台莫纳克电梯，遇到一个神奇的问题，电梯检修正常运行，快车一启动就停止报意，四幺故障马上又恢复启动又停止无线重复，短接线速器安全回路恢复正常。 上轿顶检查限速器开关，发现安装班组将限速安全开关与限速器复位线圈接反了，将接线修改正确，接线人员真是太大意了！ 去掉限速器安全回路、短接线，将电梯恢复到正常运行模式，电梯启动正常运行。大家以后注意不要接错了哦，搞定闪人！

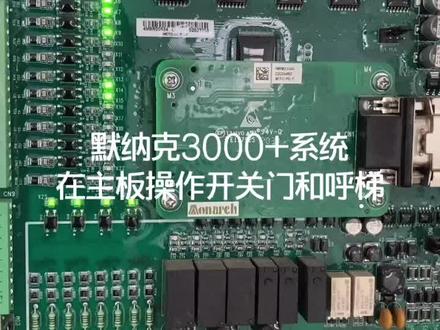

今天我为大家讲一下三千家的马勒克系统的怎么在主板里面扶梯 这里有三个按键啊，门，像这个电梯门锁已经门关好了，门锁投不了，按下第一个 f 零 f 一，你要想按铺几头几楼的梯都按几楼，你看这二楼、三楼、四楼，我再来店里是四层的， 抓着右边那个就没了，感觉你这上来了， 我为大家讲一下这个系统怎么在主板里面 开关门啊？这三个按键按五六，因为确定按中间那个就是开门，一个热门是关好的，我现在按了开门， 然后按照公司的关门， 因为我这台电梯是无机房的，无机房的话这样操作，因为在电梯门那里这样操作的话方便大家看看这个就是这个就是搞门，开门， 这个才是高门啊，我，我按我那个门， 方便大家维修，特别是那个货梯等待关门时间太久的情况下，就这样可以操作了。

男人的底气永远来自于实力和人民币。

啊，今天来给大家分享一下莫洛克三千加的警告自学习的一个步骤，那么在做警告自学习之前，咱们要对这个 电梯的一些逻辑信号进行确认，那首先要保证线路没有任何问题啊，通过观察我们这个主板的一些指示灯就可以判定。那首先第一点，我们的安全回路和门锁回路一定要有效啊， 那检修要能够正常的运行好，那么我们给他试一下检修能不能正常运行，通过按检修下行，那么今天是可以走的啊慢 说明他符合电梯检修运水模具，那么下面我们要确认电梯的上限位 是有效的，电梯的下线位也是有效的，再确认电梯的上强迫减速有效，下强迫减速有效， 那么电梯的平层信号，他的逻辑和他的动作时序 也是正常的，那么这些信号圈完之后，那么我们对参数进行设置啊，那么这里面参数主要是针对一些楼层参数啊， f 六啊总楼层，那么这个地方的总楼层设置必须 是以格尺版的数量啊，格尺版的数量为准啊，格尺版的数量是几就是为几，那么我们这个地方是三，那么就是为三， 那么这里面还有一个重要的参数，就是门记的一些相关参数，那么这里面呢是通过 f 五杠二十五 进去，他是一个安慰设置啊，按这个必特位来设置的啊，必特位， 那么这里面的话具体要参见 f 跟二十五具体 b 的含义以以及设置方法，那么这里我们就选约啊，因为我们这里是设置好的，那么这一些东西都确认好之后啊，咱们下一步 把电梯开到一楼平层位置， 那么这个时候呢，电梯处于平的位置啊，因为是 x 一跟 x 是亮的，那么这个时候要确认下强迫减速动作， 也就是 x 五这个灯啊，必须要灭掉，这个时候有个很重要的一个信息，就是下强迫减速必须要断开，也就是 x 五这个灯必须要灭掉，那么这个时候通过我们的操作器 f 一杠十一啊， f 一杠十一，那么改成结，改成我们的三啊， 这个时候他进入了紧的自觉系统一个状态，那我们打检修，将检修转成正常， 那这个时候电梯自动挡从一楼啊，从底楼往上跑，那么这个时候我们可以观察一下啊，这个脉冲啊， f 四个零三 啊，这个时候必须是增加啊，往上走必须是增加，那就说明这个脉冲方向也是对的啊， 卡住这呆着了 好，三楼平的位置，这个是已经开门了啊，门打开， 那么在做警告自习习的过程中没有报任何故障，就说明警告自习习成功。

莫纳克三千家电梯安全回路详解，安全回路线排幺零幺，到。 ca 插件 p 幺三号线到。 eb 插件 p 零幺号线到。轿箱急停开关 ces 到 eb 插件 p 零二号线到线排一百一十一，到这三插件 p 十一号线到。吊顶急停开关 ts 到 j 三插件 p 幺二号线到线排幺幺二，到安全窗开关 eec 到线排一百一十三，到。 js 插件 p 零幺号线到。安全前开关 sos 到 js 插件 p 零二号线到。 ca 插件 p 零九号线到线排一百一十四，到。限速器开关 os 到线排一百一十五到。 b、 d 插件 p 零幺号线到。 上极限开关 f、 l、 s、 u 到线排一百一十六，到下极线开关 f、 l、 s、 d 到线排一百一十七，到。长颈轮开关 g、 t、 s 到线排一百一十八，到对重缓冲器开关二， b， f、 s 到线排一一八， a 到窖箱缓冲剂开关 e、 b、 f、 s 到 b、 d 插件 p 零二号线到线排 幺幺九，到底坑急停开关幺， ps， r 到。限牌一一九， a 到底坑，急停开关二， ps 幺到。 bd 插件 p 零三号线到。限牌幺二零到。盘车轮开关 mes 二到线排一百二十一，到。加神器开关 rgs 到线排一百二十二到控制柜即停开关 mes 到线排一百二十三， 到。香薰继电器 pfr 到线排一百三十到安全继电器 gt 到线排一百零二门锁回路 线牌幺三零到。 aa 插件 p 幺幺号线到。 ca 插件 p 幺幺号线到。这一插件 p 幺零号线到。教门锁开关 gs 到这一插件 p 幺幺号线到。 ca 插件 p 十二号线到。 aa 插件 p 幺二号线到线排一百三十一，到。 bc 插件 p 零幺号线到厅门锁开关 ds 到 bc 插件 p 零二号线到线排一百三十二到门锁继电器 dlc 到线排一百零二。

大家好，我是弹弓，我们今天讲一下莫拉克系统如何通过手持操作器观察电梯的开关门到位情况，就是通过手持操作器的 f 五至三十五菜单进去过后，我们看最后一个数码管呢， 这两个小数，这一个小数是关门到位，这边一个小数是开门到位。现在我们讲一下呼踢，我们现在电梯在二十七楼，我们呼踢呼踢，按第一个按钮，选择进入 f 一杠一，然后确认，然后选楼层，他在二十七楼，对吧？我们选择 二十五楼，这个确认确认啊，确认过后他就往二十五楼跑了，确认电梯运行了，运行过后他会开门的，我们看一下开门到位情况， 对吧？开门，这个就是开门到位，开门到位这个是门锁，听门叫门，安全回路，这个是都灭掉了，因为他现在开门门闭合了，他门锁安全回路都亮了，对吧？这个关门到位也亮了， 好，现在啊，谢谢大家。

今天给大家讲一下莫拉克三千加这个主板是如何解密的，首先我们要准备 mdk 幺四操作器，工装版 迷你线，然后是主板宫电线，然后是我们的解密夹子，很多人犯了一个错误，他首先就用夹子去夹，这种是错误的，我们首先应该用镊子去清理他的这个漆， 上面这个每个芯片之间的夹角中间有胶，有这个漆全部要清理掉，用镊子清理是最好的， 然后上下也要清理，然后还有我们的左右，左右也要清理，左右必须得悬空，让他这个芯片要悬空，这样的话你的夹起来就非常好了，工作已经连接好了，这边是充电头，这个是迷你头，这个是夹子， 一头插到我们操作器下方，然后我们夹这个芯片，他有一个缺口，缺口是上方是我们的一角，一角对我们的红线，然后我们把夹子夹上， 加完之后，加完之后啊，我们主板会微微发亮啊，这个三个八会显示三个，然后我们进入密码破解，把我们的十六点零一到十六点零二，还有十六点零三全部解出来啊，还有二十点零一，二十点零二， 二十点零三全部解完，然后给这个主板上个 usb 供电，然后测试一下，进入我们的莫纳克操作器， 进去之后，然后长按 f 一个 f 三显示五条杠的时候，再输入密码，输入四个一，一般都是这个，然后安全密码引起出来，然后我们把 fp， 然后我们把 fp 杠零零，还有 fp 杠零三这三个密码 全部改成零就可以了，他这个不是解出来，是实际密码，而是给主板写入了一段程序，所以说必须得按 f 一个 f 三这个成这个密码才能生效。大家学会了吗？学会了，双击点赞加关注。

给大家说一下多合一操作器如何解密这个三千加的主板，首先我们将三千加的主板拆下来，放到一个平放一个地方，切勿在控制柜上解密， 然后主板不能带电，我们要准备一个镊子，用镊子将他这个芯片的上下左右芯片的这个缝隙全部要把这个漆刮掉，一定要刮干净，不要上来就夹。把你的漆所有的问题刮干净之后，然后我们再进行解密， 然后使用我们这个网线的夹子，夹子的话我们这个有个方向，我们棕色是朝 u 型圆点方向，切勿夹错，夹错有可能会烧毁主板，夹子夹上之后我们主板会微亮，然后手指 按压这个夹子弹簧，防止芯片松动，夹子松动这种情况，然后开启我们的 电池开关，然后我们进入电梯密码破解。如果我们不清楚电梯的这个三千加的版本，我们可以从十六点一解一次，然后十六点二解一次， 十六点三解一次，然后二十点一解一次，二十点二解一次，然后我们给主板上电，这个密码一般的话四个一占多数，零四个五占少数，我们用网口给操作器供电， 这个时候要关闭我们的这个电池开关，进入 r j 四五操作器模式之后，然后我们长按 f 一和 f 三，直到操作器显示五道杠的时候，我们再输入密码，我们先输入四个一，一个零， 输入完成之后我们按确认这个密码就解开了，然后我们可以通过 fp 杠零零， fp 杠零零三， fp 杠零四看到他的一级、二级、三级密码，谢谢大家。

大家好，今天由我给大家讲解摩纳克 nice 三千故障处理之过电流故障分析及处理。 首先我们来看一下过电流的几个故障，一零二、一零三、一零四，分别表示，加速过电流，减速过电流，横竖过电流。 那么我们来看一下故障的一个判断条件。故障判断分两个方面，一个是硬件过流跟软件过流，硬件过流的话是通过变频器的 电流采样进行判断，软件过流是根据编码系反馈通过软件计算出来的 电流值，那么判断的依据，硬件过流是两点五倍变频器额定电流峰值，软件过流点是三点五倍变频器额定电流峰值。 也就是说我们在电梯运行的时候，如果说某一时刻瞬间的电流超过我们的故障判断的过流点，那么这个时候电瓶机就会爆出过电流故障。 接下来我们看一下过电流的一些原因，主要分五个方便， 一，参数设置错误。第二个，负载过大。第三，编码器信号干扰。第四，持续角度异常。第五，硬件短路。 首先我们来看一下故障参数参数设置， 第一个机型参数，也就是说我们在更换主板的时候啊， 有可能会出现机型参数不匹配，而在我们新机出场的时候，这个参数都是配置正确的，那么这个时候我们在现场出现那个角度定位的时候包过流，这个时候就要去确认 ff 杠零幺参数是否正确， 这是一个参数表，也就是我们在更换主板的时候啊，如果自学习时候报 过电流啊，那么就要去确认 ff 杠零幺的参数，这是一个对照表，三百八十伏集 十五千瓦对应的参数是十五啊十，然后十五千瓦以下每降一个功率，这个数值减一，然后二十二千瓦以上是每增加一个功率， 这个参数加一 f f 杠零幺，那么二百二十伏级相对来说功率用的比较少，因为它主要是用在别墅的场合，也就是现场供电电源没有三百八十伏， 这个三十千瓦以下是参数设置，零到七是通过这个参数来设定， 然后三十千瓦以上是与三百八十伏集改制机型参数是一样的。 然后我们来看一下 第二个参数设置，错误的就是电机参数，这个时候我们就要根据主机的名牌去设定额定参数，也就是 f 一杠零一到 f 一杠零五这五个参数 特别要注意就是要跟名牌核对，那还有一个参数设置，就是零四伏或者是速度还参数导致的过电流。那么零四伏的话一般是在爆炸打开的瞬间，也就是电梯 在运行之前开闸瞬间给的预转距，这个时候用运用到的参数就是零四伏啊，如果在运行前刚开闸的时候报过电流啊，这个时候我们可以去看一下 是不是零四伏参数导致的过电流啊，那么我们怎么去验证呢？一个我们把 f 八杠零幺预转距这个功能设置为零，也就关闭零四伏，如果说关闭后我们不报过电流了， 一打开零四伏啊，就爆过电流故障，那么我们就可以确认是因为零四伏参数导致的过电流。零四伏参数涉及到的分别是 f 二杠十一、十二十三， 然后还有一个就是速度还参数，就是 f 二的零零零一参数引起的过电流啊，也就是说速度震荡引起的电流偏差。
