雅马哈贴片机如何做局部mark

哈喽，朋友们啊，今天跟大家讲一下我们这个坏版 mac 啊，是怎么调制的啊？因为有我们的这个网友们呢啊，在问到一个我们这个雅马哈机的坏版 mac 啊，怎么来调，今天就跟大家现场讲解一下。好的，大家往这里看， 那我们看到这个显示屏上啊，我们这里有一个基本标记啊，包括一个坏版标记， 然后这边呢还有一个标记的一个选项卡啊，那首先呢，我们第一个啊，是我们的这个基准点 mark 啊，就是我们正常的一个 mark 点了，大家可以看得到标记类型是基基准标记啊， 那第二个呢就是我们的快板麦克拉，那我们这个标记类型呢，可以把它选择为这个快板标记啊，这个地方是可以选择的啊，把它点开就可以选择了，那选择为这个快板标记啊， 那我们回到这个基板这个选项卡，那我们来到这个换网标记这里呢，我们这里可以啊，随便输一个坐标，当然这个坐标呢，呃，我们是根据这个板的位置啊不同来选择的， 比如说我们可以选择一个孔啊，也可以选择一个焊盘啊，通常来讲的话呢，按我的习惯哈做快板马，可能我是选择一个这个通孔来做啊，选这个通孔来做， 然后呢把这个坐标按照实际的位置啊输进去啊，也可以再把板子定位在机器里面啊，来进行一个视角坐标啊，这个都是可以的。然后呢这个后面呢我们要输这个 啊，是二号，二号什么意思呢？二号就是我们这个标记这里面的第二号啊，第二号那就是我们这个乖宝马克了啊，好，我们还是回来，那这个地方呢，坐标就输好了 啊，那我们再回到这个位移，或者是我们这个基本标记这里啊，我们看这里，那这个地方呢 啊，就是我们的这个基版的 mark 跟平板的 mark， 那换版标记呢？在这边啊，一般也不是在这里用到啊， 然后这位移里面呢啊，就是我们正常的一个标记点的一个地方了啊，在这里延不到这个 final mark 啊，也就是说这两个地方就已经把这个足够啊，可以把这个 fun 标记设置好了，其实说起来也是挺简单的啊， 然后这个标记这里啊，其实我们可以设很多种 mac， 也可以设局部 mac 等等，所以大家只要可能在这里啊，比如说举个例子，我们刚刚说的是一个通孔，那通孔的话呢，我们这里是标记类型是换码， 然后数据库号码我们可以选，也可以不选啊，然后我们这个形状这里呢啊， 比如说我们是圆的话啊，通常这里是啊，这里啊，数据库数据库里面我们可以随便选啊，我们一般是选这个一点零的圆形啊， 然后这个形状这里我们可以把它缩小一点，比如说我们缩到零点五啊 啊，这个是我们的一个 monkey 的一个范围啊，然后这个呢，就是如果是通孔呢，我们就选择不反光，非反光体啊，如果是通孔的话呢啊，如果是焊盘的话呢，我们就选择这个反光体，那这个是什么意思呢 啊？刚刚说了，我一般习惯选择这个通孔啊，那我们要选择这个非反光体，非反光体，所谓非反光体呢，就是这个黑色的，就是我们这个机器的这个摄像头啊，去照这个 那个点的时候呢，如果他是黑色的，他就会认定为是这个呃，坏板啊，如果他是白色的呢，他就会认定为这个是好板啊，所以这个根据这个来选，如果是反光体的话， 就是选择焊盘啊。那如果是快板呢？那我们要在这个焊盘上面用这个黑色油性笔啊，大头笔啊，把这个焊盘涂黑啊，那如果他照的不是反光，照的是黑色的，他就会认为他这个是啊快板了。那所以的话 其实挺简单啊，三步就把这个设置好了，第一步就在这个标记里面啊，把这个翻版，把这个定义好，然后做好他的参数，然后在这个啊标记的这个里面呢，把这个坐标啊给他输进去啊，就这么简单， 不知道大家学会没有啊？如果还没学会的话可以继续提问。好吧，今天就讲到这里。

卖个点的位置数字千万千万别走。大家好，我是天边的波哥，今天在客户这里跟客户的工程师聊了一个技术性的问题，可能跟我们这个行业很多人遇到过，就是客户的工程师，他有四台机器，他其中一台机器做了一个神器，他把手机通过 u 盘和另外一台机上去，发现这个神器的转过去之后，他来照顾卖个点的时候， 他的位置找不到了，贴装坐标找不到了。那其实这个问题其实很简单的，我跟大家简单的讲一下啊，这个问题是因为他另外一台机器的原点和现在考的这个机器的原点，他们的原点是不一样的，所以说你考过来之后，你的原点不一样，你的半个点的这个位置就发生了便宜，所以说那你就找不到你的之前的贴装坐标的位置了。 那现在你只需要通过把这个 ppt 的对眼点在这里，我们通过改原点的位置找到这个，慢慢的去和节目慢个点去对称，去把它慢个点对到中心 之后，那他的坐标就不会动了。慢了点的位置数字千万千万不要去改变，因为往往有很多人把带黑点的那个坐标改变了之后，所以说他后边的所有的坐标都怕这么便宜，这样是不对的，一定不能改变，但是要改变一点点的，那么我已经给他改过来了，我们先看一下他的贴装空调有没有恢复点， 你看现在他的座位都已经在延机键的正中间了，大家看明白了没有？我通过改他的眼点的位置，那把他的坐标调到位置的正中间，这样子啊，是最快的解决方式，大家看明白了吗？

雅马哈贴片机马可点检测不通过？别慌，我们有解决方案。常见原因可能是马可点变形、电路板未传统到位、污垢等问题，或许图像亮度、视觉参数也需要调整。针对这些问题，我们提供以下的解决方案， 手动检测 mac 点，调整 mac 点的位置，调节感应器的灵敏度，调整工作区域感应器的位置，对 mac 点位置清洁处理，调整 mac 点相机的图像亮度和对比度，重新设置视频参数，或者手动调整八个点相机位置和光源亮度。您学会了吗？

要想贴的正，贴的准， mark 点设置很重要，今天咱说几个 mark 点设置上的几个问题。第一个问题就是 mark 点的周围有干扰和遮挡，这种就是 mark 点的周围，你看有遮挡和干扰，这个会影响它的识别。 第二个问题就是常见的 mac 点模糊不清啊，你像这个 mac 点他就比较模糊不清，与他的周围层次不分明，机器识别比较快。如果你的板上没有做 mac 点，那么你就需要用其他的参考点作为 mac 点， 像这个点他就不适合周围那个点，因为他的周围有比与他比较相似的点，容易导致机器雾死变，这个点就可以作为那个点，因为他的周围没有与他相似的起点。如果 你对 mac 点的设计规范还是不太了解，那么就拿出你的手机百度搜索 mac 点到这个文章，这个文章对 mac 点的设计规范和要求讲解的特别详细，都可以看一看。

smt mark 点检查异常，将亮度调到最佳状态， mark 点还是一会能识别，一会不能识别。检查发现 mark 点反光不一致，有些显示整圆，有些有明显缺口，这个是一个整圆，这个是有明显缺口的。 把识别公差从百分之三十调到百分之八十， mark 点识别通过率有所提高，但仍不能正常生产。由于有些 mark 点不是整圆，最后将 mark 点类型由标准改为特殊， mark 点识别问题解决，开始正常生产。

领导停机了啊，怎么了？他这里显示 max 点识别，不过行，我马上过来啊。 哦，这不是 mac 点有问题吗？这个板子的 mac 点没有做好。那你看怎么弄呗，这个很简单的，我教你。工资那么低，学这学那的。我才不学呢，学不会。 年轻人你多学点怎么呀？哎，还是我自己来吧，要想解决这个问题，得先拿一块好的板子，首先我们给这个工程做一个备份文件，然后我们用软件打开这个备份文件，我们在备份文件上进行修改，我们先对好的板子进行校正， 校正完成后我们直接将这个点给他改变一下，对着我们点保存，改好以后我们就拿坏的版的试一下可不可以正常识别了，改过以后 max 就能够正常识别了。

max 点也叫基准点，为所有元器件的贴装提供基准，因此 max 点对 smt 生产至关重要。根据箭头所指的位置，我们可以看到 max 点是由标记点和空旷区组成的。 max 点又可以分为三种，第一种，单板 max 点，我们在贴装单板 pcd 板时需要用到，一般出现在电路板上的对角线位置。第二种，拼板 max 点，我们在贴装拼板 pcd 时需要用到，一般出现在工艺边上。如果 max 点距离板边五毫米内，而机器是采取加边固定走板方式，板子进入机器后， max 点教会设备家具遮挡，就无法起到 max 点的作用。建议将 max 点移到版内，并按要求做到对角不对称。第三种，局部 max 点，用以提高 q、 fp 和 bga 等贴装器件的精度。 需要注意的是，慢点必须在同一对角线写成对出线才能使用。

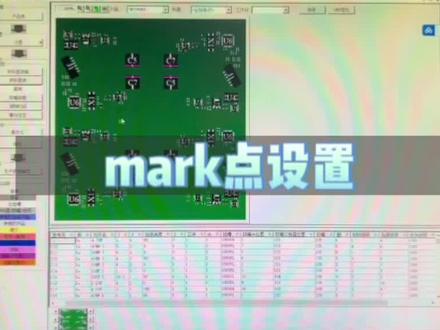

大家好，今天我们讲解一下 mark 点的设置，然后我们进到这个产品编辑器，打开基板，然后看到这里有基板的图形，点击右键编辑这个产品，编辑产品，然后它里面会出 编辑器，他会打开，打开后我们这里有文件管理啊，编辑，修改各各种都有，然后我们点击识别，选择识别标记， 在这里选择标记，你所需要用几点识别，通常我们 ptv 版是用两点识别，他就这里 xy 输入数据，就你用卡尺或者是从 cad 里面有这个嘛个点数据的都可以应用，通常我们是用卡尺量这个 pcb 的嘛个点所在的位置， 然后你们把这个 x 跟 y 的数据输入 y 这个坐标的位置，我这边是用卡尺量出来的，然后模板这里随便输入新建模板， 你的思路一，这边选择 mark 点，如果是一个空洞的， 你选择黑一点，正常的选择白色，然后确定 这里是查找的范围，还有一个马可小的大点，大小这里都有，你应用他确定这种都是根据你需要的实实际， 根据尺寸去设置，然后我们刚刚设置的五百是一确定，然后我们第二个也 一的模板就好了，两个 mod 点统一应用，然后确定，这样的话呢这边就出来了 mod 点的位置，现在 mod 点就编辑完成，然后保存出来。

好，那么刚才 pcb 的宽度还有轨道我们都调节过了，那么下一步我们需要做的是马克点设置，马克点设置，那么首先要设置马克一，然后在马克一上面打勾，然后我们需要对准。 呃，一般的话 max 点是对角两个点，我们先可以设置左上角，我们现在需要把摄像头移到左上角位置。好，现在移动 通过屏幕观观察，观察和微调， 那么我们这个点击屏幕也可以朝不同的方向去移动，我们现在对准这个马克点中心位置。好，然后我们然后我们点击视 参数，首先这个虚线框是要比这个 mark 点大一点五倍左右，我们需要先按住这个绿色的方框，然后拖动调节这个框的大小。 好，然后那么我们第二步是需要调节半径，半径，然后在半径范围内最好只有这一个白色亮的区域，其他地方全部屏蔽掉。 半径调好以后，我们需要把找中心打开，然后我们观察这个绿色边框是否完全包住，正常的话我们要调节亮度，亮度调到黑白分明的状态就可以了。 好，那么这个状态可以以后，我们然后再拖动拖动这个阀值，阀值一般在一百四到一百五之间，调节到这个绿 边框能刚好包住这个 max 点就可以了，那么我们这样现在就可以点击设置，点击设置以后，他会自动以自动调整调整到这个白点中心位置。好，那么现在这个这个第一个半个点就做完了， 那么关掉它，然后关掉第一个马克点，选择选择第二个马克点，方法是一样的。好，我们再重新操作一遍，移，移动到右下角，对角点 对准白点中心， 第二迈克点打钩，然后视觉参数打钩，找中心打钩，然后我们半径调整，半径范围内不要有其他白色东西。好，然后调节亮度，调到黑白分明， 然后调整预值，调整阀值，阀值在一百五十左右。好，调到绿色边框包住慢和点就行就可以了。然后点击设置，他会自动调整到中心。 好，那么完成以后我们把这个钩去掉， mark 的钩去掉，然后我们可以点击 mark 测试，测试他是否可以通过。好，那么这个就没问题了。

大家下午好，上次有朋友说要让我拍一个做 q 可贴面机两千系列的，呃， max 点的一个 方法，那今天给大家拍个这个车间里面有点吵，可能听的不是很清楚，我稍微讲慢一点，那么在城市里面我们先 将程序打开，然后程序打开之后把机板翻入，翻入之后八个点的坐标在坐，坐标坐好了之后，然后在后面这个小方框里面就是我们八个点的一个 呃样式跟那个制作过程，那么我现在就开始讲这个拉格林制作过程，先把坐标做好之后，然后在后面点击这个小框框里面 点击一下鼠标让他移动到这里来，因为现在我这个八个点是做好的，那如果说是星座成绩的话，这里面是没有任何 没有任何显示的，那你直接将这个光标移到这里来，鼠标左左键点击点击一下，然后打开手柄上面的相机按钮，看着啊看着我的操作，点击一下， 点击之后机器相机会移到这边来，然后在这个上面会有一个，在这个上面电视上面有一个小框框，这个小框框我们 呃再看一下电脑的屏幕，电脑屏幕上面会显示一个请指向侧联框的左上角，那么这个八个点有两个步骤，那么这个框框到底什么意思呢？两个步骤，第一个框框是 让机器的佛像系统能识别这一个点，就识别我们的方法，你要怎么去识别？那肯定是要去 框选他，就像我们电脑呃，用电脑去框选一个东西一样，那我们首先要用框选他，那么框选他的话，那这里会显示左上角，那你在左上角的时候，你去移动用手柄上面的这个方向键， 手柄上面的方向键就移动去移动这个框框的范围，我们让这个框框把这个小圆点我们的那个点相切就好了。左上角，你看我们现在是左上角 移动左上角啊，移好了之后点一下手柄上的回车按钮，回车按钮，然后他 显示屏上面会显示请指向测量框的右下角，那我们就去又去看右下角，我们把右下角做好啊，也是相切跟跟左上角这个一样的，做好了之后点回车点这个手柄上的回车， 回手点了之后啊，这一步是这一步的作用是调节这个，呃， 八个点的亮度，那我们用上下方向键可以去选择，中间是快速可以去变化这个亮度跟明亮跟暗沉度。这个一般的像两千系列的机器 基本上不用去调试他都没问题的，因为他的亮度很好，如果说是七百七十的地区有可能会去调试，因为是因为现在这个 机器是两三系列，它的亮度是非常的良好，所以说你尝试的时候是看不出来，那么在这里你调好的时候继续看， 继续按这个回收键再点击，点击之后机器会根据你设定的错联框去看一下你选择的这个点是方的，圆的还是白一点的，还是偏的，那他会自动的去 跳到他识别的这个位置，那么我们远点的基本上是第一个，第二个应该是环形的，第三一个是 啊，方形的，第四一个是方形，环形的啊，第下面都是各种形状的，你根据你自己的点的形状自己就可以去选择，如果说机器自动识别出来有误的话，你 选择到正确的上面来，那么最后一个我讲一下最后一个 pr， 他是我们的万能的，一个万能的一个一个图形，万能的图形这个就是说在没有板，在板子上没有标准的时候， 那么我们可以选择第二这个万能的，那我们现在是圆形的，选择第一个圆形，然后回车，继续按 手柄上的回车，然后出现第二个框框的时候，你看一下，我们看一下显示屏，上面会显示检查方的，那么我们刚才第一个框框上面是让你设定，就是让机器能够识别的一个框的一个形状， 那么这一个框框呢？就是说我们要给机器一个偏移的范围，那这个框框我们的设备范围就可以把它放大一点，这个范围我们根据经验的话， 你可以放到两倍的这个大小啊，左上方确定好方法跟一样的，所以说左上角确认好的，确认右下角把它拉大 啊，把他拉到拉到两倍大小，也就是说我这个点上下左右都可以再放一个点上去，这是他的两倍大小。做完继续点回车， 然后这里会存在一个覆盖，我们直接覆盖就行了，你不用新建，新建了你没用的，找不到啊，这样子，这一个你看出来之后，新建我们找不到，我们直接覆盖就行了， 这样子就做好了，这个点做这是标准的，那我再讲一下这个万能笔是一样的，先点击这个相机，然后找到这个点，然后 让他左上角相切，对正左上角，然后回车， 再对阵右下角回车，第一步不用管，第二步让他自己识别，他现在识别的是白的，那么万能的什么意思呢？我们就是要让上面这个选择到最下面这个来 选择的，最下面这一个是万能的，那我们万能的点了之后，他会多一个框框出来，这个就不用管，他这是继续点击啊。然后第二个，这是第二个框框，这是他放大的一个范围， 就给他设定一个便宜的范围啊。设定好了，回车，设定好回车好，回车，基本上这个就设定好了。这两个设定好了之后，可以再进 操作里面去识别一下，确认标记， uc 机器会自动去识别 啊，识别 ok 他就会好，这个就是妈个脸的一个制作方法。

五一长假的第一天，带大家做几种特殊 mark 点。我们先看一下 pr 的做法，就是指定 换一下 mac 点的大小， 左上右下 调一下 baby 动 选成 pr。 pr 就是说你可以指定它识别的 mark 点，它会在识别周围的信息，但是它最后计算的中心点定在这个地方， 就是它本来是这种空洞的，我们再按多一次探览，就会把它变成一个实心点。现在看一下 u c mark 识别的效果。

你用过羽华做贴片机程序吗？一起来体验一下吧！做一个正反两面的 smt 程序需要多久？来看看羽华 smt 快速编程系统，全程六分钟左右，无加速，无剪辑， 黎明就在眼前， three two！

今天我们来学习一下这个基本的一个基本标识点的一个添加，以及他这个拼版局部的一个添加以及坏版标识啊。首先我们看一下这个板子啊，他是一个视频版的板子啊，视频版的板子我们需要给他添加一个基本 一个拼板，一个局部以及他的坏板标识啊。首先我们先要进入他的标记标记行，标记行， 从数据库里面添加他的一个 mark 啊，以及他的呃，一些 bad mark。 首先我们添加 基准点设置这第二列第二行啊，第二行我们可以添加一个随便添加一个啊，局部的，这是拼版啊，我可以添加拼版。第三个我们可以添加一个随随便添加的啊，添加一个 局部的马克就是随便添加了。第四个，我们可以对他进行添加一个快板标识啊， 可以添加一个绘本标识，这时候相当于我们标记里面这几个数据啊，他的标记的库已经有了啊，这时候我们进行添加，我们首先看一下我们这一代表的是他的一个整整版的一个基准点，这个是添加二，第二行是添加的一个拼版的一个 记准标识啊，第三列是相当于一个局部 mark 的一个添加第四个，第四行是他一个 bn max 啊，这时候我们开始添加，首先点开记准标记点， 这时候我们刚刚不是击版吗？是在第一行，那我们这里的话会输入一啊，如果我们启用拼版 mac， 那我刚刚是在第二行呢，那我们就得输入二这个局部，那我刚刚是设在第三行的，可以看一下啊，第三行我们认为他是 局部的啊，可以设为三，这里的话，就需要我们去踩他的那个点了啊，因为我这个是虚拟软件，我就不去踩了，我，我这个没办法去踩，我一点击是叫去踩点的话，他就会出现就是自动退出的情况。我只是讲一下刚才这个标记点怎么标识啊？我们现在有个整版极版局部都设好了， 这个时候如果说我们三样需要全部使用的话，那我们就要在这里把这个三样全部勾选。如果针对于我们的 pcb 板硬板来说，我们基本上一整块板的话，我们就只可以设一个基板就可以了。 如果说对于我们柔性线路板的话，柔性线路板他可能要有一个就是板弯补偿在里面，所以就说他会板着就会不平整，那这样的话我们贴上桌面就会偏偏移，那这个时候我们可能 就要添加拼板跟局部的这种情况，嗯，如果这三样全部添加的话，那我们的 ct 时间肯定会增长的。所以一般对于硬板来说的话，我们正常用基板一个就够了，这时候点 ok， 我们就可以看到基板是直行的，拼板跟局部是不直行的。 然后我们再看一下坏版标识，刚刚我们这个坏版标识呢，一般做坏版标识的话，我们肯定是一个拼版啊，拼版当中的某一块是坏版，那这个时候我们正常是启用的是一个拼版，启用的是拼版。这时候 我们刚刚拼板是在第四行啊，我们就标记选择四啊，这里面勾选拼板，这里的基板和局部就不用勾选他了，因为我们不需要启用他啊，这时候就 ok 了。嗯，这个坏板标 和几种标识点的标记添加大概就是这个样子。然后涉及到我们坏版呢，有一个识别，我们有的坏版可能使用黑点或者说白点进行一个标识，这种情况我们需要进一个调整。嗯，我点开他可能就要退出了，我们我们就大概看一下， 这个时候我们需要使用一个二指晃对他进行一个识别。他的界限值呢，我们要做到。嗯，他的黑白分明，他相机的话照出来会呈现出黑白分明，我们要识别出他的最佳的一个标记界限值啊。如果说你定义的是黑色或者白色 作为快板的话，我们就要取他的这个界限值啊，根据你的这个呃标记的颜色来确定这个标记值啊。这个我们可以通过去测试来算出他的一个标记值啊。这个大概的话，嗯，今天就大概就讲这么多，他的一个， 他的一个，那个坏了标识的一个方式方法啊。好的，谢谢大家啊。
