品茗型钢悬挑脚手架教程

一次悬挑角主驾高度不宜超过二十米。悬挑钢梁型号应按设计确定，钢梁洁面高度不应小于一百六十毫米。 毛固健应按设计确定。毛固型钢悬挑架的 u 型钢筋拉环或毛固螺栓直径不以小于十六毫米。用于毛固的 u 型钢筋拉环或螺栓应采用冷弯成型 与建筑结构两板金固定。悬挑梁尾端应在两处及以上固定。与钢筋混凝土两板结构上型钢悬挑梁固定段应采用两个两对及以上 u 型钢筋拉环或毛固螺栓与建筑结构两板固定。悬挑钢梁悬挑长度 应按设计确定，固定段长度不应小于悬挑段长度的一点二五倍。每个型钢悬挑梁外端一设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。悬挑架底部应封闭严密。

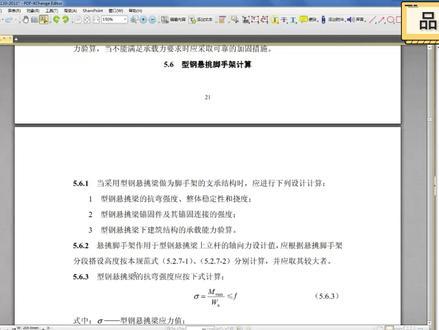

那下面我们来看一下在房间的万操作架中， g g 一三零和 t c c s 六九九二零二零这种规范在构造方面要求的一个区别里面有哪些？当然这个位置我们主要列记一下我们常遇到的一些构造要求。关于六九九这部规范， 他的构造要求是以这三个节点为轴线进行展开的。哪三个节点呢？构造一节点他指的是单扣掉传力，单扣掉传力这个应用场景什么类型？比如说我的双排，或者说多排落地式交换架， 立竿和横竿那个位置连接，我们指的是主节点位置，他的节点连接方式是什么类型？就是单扣点连接的，是不是也可以说是勾到一节点抗花一生的力八千牛。下面勾到二节点指的 是双扣件连接，双扣件连接的应用场景，比如说我们的连线件为止，如果说连线件你选择的是扣件连接的这种方式，那一般呢？我们多用于是双扣件，但是你是用于单扣件还是双扣件，还是以我们的计算为主，是不是？如果说单扣件是你是可以计算通过的，那肯定是没有问题的， 但是一般的情况下是单扣掉不容易积攒通过，我们考虑的就是双扣掉了，双扣掉了承载力，就靠怀疑承载力，他是十二千九， 如果说你考虑就是扣件的一个生锈情况，可以考虑一个折卷系数，一般的是以零点八五到零点九之间，可能偏多一些，是现场的材料而定。这两个节点勾到一和勾到二节点 常用于我们的房间外，操作架可能偏多一些，下面的多的三节点主要 用于什么类型的？就是职场系统中他是三扣点，三扣点连接的抗怀承载力是十八千米，我们知道一下有这种节点方式就可以。 下面来看看他的一个构造要求，你看搭设高度，勾搭一节点的他是和我们的满堂就和我们的 dd 一三零二零一六年规范保持一致的三十六米一层，三十六米一层是不是 下面呢？像水平杆和立杆我们不会再去说，主要看一下剪子称这个位置，剪子称他新增了勾到二，勾到三，剪子成设置规则，当设置规则他已是八米以上和八米以下进行细分的， 在我下面连接脚手板等两不顾的说。下面来看一下新增的内容，新增的内容有一个，比如说当有既有结构时，我们的满堂脚脚架应预既有结构可耗 连接，并符合下面的规定。下面的这五点规定我们常关心的有几个数字，比如说连接点的水平向间距不应大于多少八米，下面连接点至假体结点中心距离 三十公分。再有就是遇到柱子的时候采用爆柱的连接方式，架体两端均有墙体和边量式 可设置，使劲感与强不良顶紧有和周围的结构有一个连接好。再接着往下面来看一下，这是我们的行钢悬调吊架 gd 一三零和六九九他的一个区别点， 因为这些内容可以说是我们的房间外操作键，或者说你编制脚架门砖施工方案经常遇到的。这里面刚才用线拉，我们来看看刚才用的规格是不是有一定的提高， 由原先的二三五提高为三百，当然承载力肯定也是有提高的，大射高度是保持一致的。往下面旋挑端的要求，旋挑端的要求他多了一个什么？ 多了一个旋转端，一按旋转跨度起拱，那你考虑一个起拱千分之五到 百分之一，或是百分之零点五到百分之一这个提供的一个要求。当然说这个位置变化更多的是我们的固定端长度，他比我们的原先的 dd 一三零 里面的固定砖长度多了三十公分。具体多在哪个位置？一会我们在下面来看一下。像某部的一个设置，某部位置设置在楼板上面，如果说楼板厚度你小于 十二公分，是不是需要采用个加固方式？但新规范中要提升到了多少？由原生的十二公分提升到十五公分，如果说你小于十五公分，你需要采取一定的加固措施，来看一下他这个加固措施。 然后呢，再往下面就是我们的悬挑梁，悬挑梁这个位置来看看，红色字体显示的，当立竿的纵距与悬挑梁纵向间距不等时，一再悬挑梁将设置我们的纵向钢梁，也就是说我们的连梁应在悬挑梁焊接结构构建 可靠固定助性钢梁，所以你必须这个连梁和我们的主梁是能可靠连接的，同时计算纵向钢梁的挠度和强度，也就说计算连梁的强度和我们的一个挠度。当时原先在一三零虽然说没有个明确 规定，但是什么，但是我们计算也是按照这种变红字体的形式来进行计算的。好，来看一下，就是我们的六九九这本规范和我们的一三零这本规范在固定端多的这三十公分体现在哪个位置？他体现在这个位置，我们来看看 固定端是旋转端长度的一点二五倍，这是毫无疑问的。比如这是我们的悬臂端，悬臂端、固定端一三零他指的是哪个位置？指的是钢梁尾端聚集我们的蘑菇点吧这个位置。 而我们的六九九这个规范中，他指的是哪两个？卯环的中间，指的是这多出三十公分，在这个位置的尾端留置不小于二十公分，是不是加上两个卯环之间的一半十等于三十公分？

节点构造，一型钢悬挑梁已采用双轴对称洁面的型钢。二钢梁洁面高度不应小于一百六十毫米。 三、行钢悬跳梁的 u 型钢筋拉环或毛固螺栓直径不以小于十六毫米。 u 型玉埋剑与公子钢之间采用木蝎侧向蝎结脚，钢压板采用双螺帽锁紧。 u 型预埋见司口外漏不小于三口。 u 型预埋键底部设置两根一点五米长，直径十八毫米。 hrb 三三五钢筋行钢穿墙 部位采用木蝎四周蝎结，尾端两个玉埋件间距为两百毫米，与行钢端图间距也为两百毫米。悬漂端前端有可供立竿固定的定位点。

比方说大家在现场都会看到这个什么呢？哎，这个有这个消防连廊，或者有些空中连廊，对吧？那他可能不一定是做消防用的， 那么这个连廊呢？他一般是在结构一个外立面，那么他是一个悬条的这种状态啊，悬条这个状态，那么我想在这个悬条的结构下面搭设字母架呢，这个字母架底下必须得有基础吧？那这个基础要么是楼层低一点的，我直接落到地面上。 那如果说楼层比较高呢？落到地面第一个不拉经济，第二个比较危险，因为价格打折太高的话，他会产生一定的。呃，风险，就是斯文的这个风险 啊，思维的这个风险，所以我们会一般会在他底下呢。哎，选掉出来工资刚，在工资刚上面再去打扫。我们的什么 怎么讲啊？我们看一下在现场，比方说这个图片里面， 这个图片里面他会有什么呢？他会有悬条，从结构上面悬条出来工资高，实际上跟我外价是一样的，只不过这个时候工资高，他需要有更高的承担能力，因为外价喝的比较小，但是字幕价喝的比较大，他需要对工资高的强度做更高的要求。 当然如果说你是纯悬挑的话，往往不大行啊，往往不大行，他需要借助一些上拉杆件下撑的型钢，比方说这个下撑的这个钢管，或者说这个草钢、钢柱钢，哎，都可以啊，都可以，他需要去给有人给他做支撑点，不然纯悬挑的话， 他的一个承担能力是有限的啊，也是有限的。比方说这个图片里面他就是上拉杆件啊，拉住，然后，当然呢，他是把它 看与受力，那这个是下称的感介啊，支撑啊，做一个受力啊，但是这里面说一个区别哈，我们平时在外架里面看到了萨拉钢丝绳 啊，上拉钢丝绳一般是不能够参与计算的，它是一个构造啊，我们下称的改建包括上拉的形钢，上拉的改建一般是可以允许参与计算啊，参与计算啊， 那么这个计算方式是怎么样的一个流程呢？证明右边有一个小的一个流程图。第一个我需要在我的平面上面， 比方说这里面画一个图啊，我需要去布置我的工资钢以及上面的两板搭设方式，以及他的位置确定啊，以及他的位置确定。比方说我悬调工资钢的间距是多少呀？以及我上面的这个 什么，呃，立竿的坐了位置，立竿的坐了间距在哪里，对吧？当然立竿的坐了位置，坐了间距是跟你上面的什么上面的结构梁和板是有关系的，对吧？啊，那么当你把这个平面布置，也就是我们比较熟悉的 立竿平面布子图吧，啊，这个悬条字母架的这个立竿平面布子图搭设好之后，哎，确定好之后，那么我就可以确定这个平面位置，我就可以知道我这个立竿在弓字钢的哪个位置啊？哪个位置好。当你把平面位置确定之后呢， 你可以怎么办呢？你可以把上面的梁和板还是按照我们前面的这个计算的形式，哎，是多个板就按多个板去算，多大的梁就按多大梁去算，算完之后呢 会得到立竿的最大轴力值，最大轴力值，比方说我这一根立竿上面，对吧？他算出来他是有十五千牛，那就意味着我这十五千牛是作用在这一根悬条工作缸上面的， 然后再对这根悬条公子刚去做一个计算，他可能是纯悬挑的，对吧？那么他上面作用一个十五千牛的赫仔， 算一下我该选择多大的工资缸？那如果说选的时候可能会选择了非常大三十二，然后甚至更大的现场，可能说觉得成本太贵，那怎么办呢？考虑其他的方法，比方说行钢梁的加固方式，对吧？我纯悬雕可能不行啦，那怎么办呢？我加固，然后现场就只允许你有十八的工资缸， 哎，十八的工资刚刚怎么办呢？我给他加固，加固一道不行，加固两道啊，上拉不行我就加下称，或者说两个同时 作用。哎，是这样的一个计算过程啊，这样一个计算过程。好，当然这个是现场的一个应用啊，他的应用里面他，呃，下称他是什么形式呢？下称他是用两层啊， 两层工资钢的支撑形式，哎，他没有用到下层或者是上拉啊，当然这里面有个钢丝层，呃，有一个这个钢丝层的，一个钢筋的，一个上拉哈，当然他还有一个什么在端布啊，在端布呢，他会有一个 下称的工资刚，上面再放我们的支架去做一个支撑啊，支架去做一个支撑啊，就是这一块。好，当然这个图片里面呢，他就是在下面呢做行刚下称啊，行，刚下称啊，好，这个都是现场的一些应用 案例哈，当然这里有人说这个里面他会提到既有悬跳的字母架，又有外架同时作用，其实这个是一样的，分别去算哈，如果说是这种情况就分别去算， 字母价的按到字母价去算啊，外价的按到外价去算啊。字母价算出来立竿轴立，那位置在这，我就给他一个多大的一个立竿轴立。外架算出来有多大的一个立竿轴立就用外架啊，算出来有多大一个立竿轴立啊。 当然这里面会有一点点注意事项啊，就是内力杆的连接问题啊，一般在现场往往是不会让你连到一起，不让连到一起，那你可能需要连，外加可能要直接的连到工资刚，或者说这个结构上面去啊，结构上面去啊， 好，这个是我们提到的悬挑。

悬挑脚手架施工胶底第一步，安装预埋件。根据施工方案，将直径不小于十六毫米 u 型毛固螺栓固定在指定楼板位置的下层钢筋之上，复合预埋件的数量和节点构造 丫环螺栓内增加两根一点五米长，直径十八毫米钢筋完成后进行混凝土浇注。 第二步，安装悬挑主梁，摆混凝土强度达到一点二兆帕后方可上人操作。悬挑主梁洁面高度不应小于一百八十毫米，毛固端大于等于一点二五倍。悬挑长度 u 型毛固螺栓距公字钢端部不小于两百毫米，与结构采用钢压板固定， 其宽厚不小于一百乘十毫米。箫双外露丝扣大于三扣，两侧采用木屑塞紧。同时在悬挑主梁上焊接长零点二米、直径二十五毫米的立杆，定位钢筋 定位点距离悬挑端部大于等于一百毫米。第三步，呼设底部硬质防护， 在工字钢上铺设木方，木方间距两百毫米，用钢丝与主梁绑定，木方上满铺模板封闭。第四步，安装立杆。 将立杆套在主梁的定位钢筋上，采用不同长度的钢管参丝布置，使立杆的对接接头交错布置， 高度、方向销户错开五百毫米以上，且相邻接头不应设在同步同跨内，各接头中心至主节点距离不宜大于三分之一步距。内外立杆横距不应大于一点零五米， 纵距不应大于一点五米。第五步，安装扫地杆。将纵向扫地杆用直角扣件固定在距钢管底端不大于两百毫米的立杆内侧， 横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 第六步，安装水平杆。将纵向水平杆设置在立杆内侧，高度方向上的间距移为一点八米，但根长度不宜小于三跨 采用直角扣件与立杆固定，接长应采用对接连接。相邻水平杆接头不应设置在同步或同跨内， 错开距离不应小于五百毫米。接头中心至主节点距离不大于三分之一。纵跨在主节点处设置横向水平杆，放置于纵向水平杆上方， 用直角扣件与立杆固定。横向水平杆靠结构面一端至以结构面的距离不应大于一百毫米，外侧端头伸出架体不小于一百毫米，完成后设置临时撑拉固定措施。 第七步，设置连墙键。在靠近主节点的位置设置连墙键，采用双扣键连接 钢管外露长度距扣件边缘不小于一百毫米，连强件偏离主节点的距离不大于三百毫米。从底层第一步，纵向水平杆开始设置，呈水平设置， 当后能水平设置时，应向脚手架一端下斜连接连墙件间距不大于两步三跨，且每根覆盖面积不大于二十七平米。 第八步，设置剪刀撑斜撑外立面，剪刀撑自下而上连续设置，每道剪刀撑宽度不应小于四跨且不应小于六米，角度应为四十五至六十度。 剪刀撑斜杆应采用搭接，搭接长度不小于一米且不少于三个扣件连接固定， 扣件距搭接端部的距离不应小于一百毫米。采用旋转扣件固定在横向水平杆伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于一百五十毫米。 开口型双排脚手架两端必须设横向斜撑，由底至顶层支字型连续布置，采用旋转扣件固定在横向水平杆的深处端，扣件中心距主节点小于等于一百五十毫米。 第九步，设置上拉钢丝绳。钢丝绳型号经设计确定，将钢丝绳两端分别与工字钢端部和预埋拉环连接，绳卡不得小于四个。 钢丝绳需设置安全弯，与结构直接接触部位需设置软垫。 第十步，铺设脚手板。脚手板需满铺，需用十八号铅丝双股并连绑扎 不少于五点，要求绑扎牢固。交接处平整。铺设时要选用完好无损的脚手片，发现有破损的要及时更换。脚手板的外身长度为一百三十至一百五十毫米， 两块脚手板的外伸长度之合不大于三百毫米。第十一步，架设安全网。 脚手架外侧需满挂安全网，安装前必须对网及毛固点进行检查，确认无误后方可开始安装。 安全网以季节方便、连接牢固又易解开，受力后不会散脱为原则，多张安全网连接使用时相邻部分应紧靠或重叠。 第十二步，检查验收。架体搭设完成后，根据规范及方案要求，及时组织检查验收，落实自检、项目部检、监理检查的三检制度，做到验收可示化， 并在醒目位置挂设合格验收牌后方可投入使用。各位工友请遵循作业指导， 提高对各类安全风险的辨识与防范能力，树立以人为本、安全第一、预防为主、综合治理的安全理念。

立竿顶端应高出施工作业层一千五百毫米，纵向水平杆布距一千八百毫米，扶手杆水平设置于每步价零点九米高处， 剪刀称要求满射并沿高连续布置。斜杆与立杆接触部位均用旋转后键扣紧，其余水平杆的夹角为四十五至六十度。 剪刀称的节点应在同一水平和垂直线上，其机长必须采用搭接，搭接长度不小于一千毫米，用三个旋转扣件。 立竿和大横杆焦点处一定设小横杆。新钢脚手架转角位置安全，钢丝 需双道设置。当行钢外伸过长且不足三米时，行钢下部做携程加固，并需进行安全验算。长度大于等于三米时，需经过专家论证，在于以实施。

离行钢前端端部不应小于一百毫米。四、每个行钢悬跳梁外端一、设置钢丝绳与上一层建筑结构斜拉结， 钢丝绳不参与悬挑钢梁受力计算，钢丝绳直径不以小于二十毫米，钢丝绳绳卡单则不少于三格，绳卡的开口方向应朝向主绳， 绳卡间距大于等于一百二十毫米，自由端长度大于等于一百毫米。 五、悬挑钢梁悬挑长度应按照方， 按设计确定，固定段长度不应小于神挑断长度的一点二五倍。 六、脚钢的规格不应小于六十三毫米乘六十三毫米乘六毫米。七、悬挑架的外里面剪刀称应连续设置。 八、毛骨形钢的主体结构混凝土强度等级不得低于 c 二十。

悬挑脚手架遇到阳台怎么处理？那么阳台是我们现场非常常见的，当我们在排布脚手架的过程当中遇到阳台，我们的卯环到底该设置在什么部位？ 首先按照规范要求，我们的卯护点是不能设置在外伸阳台构件和悬挑的平台板上面的，所以我们的卯环得设置在里面的结构梁上啊， 这是第一种解决方法，那如果说这种解决方法会导致现场的一个工资高，长度会比较长，那不能接受的话，如果说我们要把这个卯环设在阳台或者说悬挑的一些平台上面， 那么需要对这个悬挑的结构去进行多层的一个回顶，并且这个悬挑结构他的受力只需要经过射卷复合之后，我们才可以在上面进行这个受力的，那么 这是我们阳台部位在排布悬挑交收架的时候两种解决方法。

我们上期说到，呃，花旦螺栓悬桥架作为一种新型的外架悬桥工艺，在保证脚手架的钢度强度和稳定性的前提下呢，提高形钢的一个利用率，比较大大的缩短工期，能够有效的去解决我们传统平铺楼板工艺所带来的外墙渗水的隐患，并且能够解决 在装配式建筑当中应用的一系列燃点。但是我们也提到他有三大计算难点。首先我们来看第一个上拉杆件无法正常安装时该怎么计算，由于受到施工工序的限制，我们在刚开始安装行钢的时候是没有办法去装这个上拉杆件的，这个时候按照规范我们需要 去设置一个临时下撑，那么这个时候我们需要去在规软件当中选择下撑并参与收费计算，那么这个时候考虑到整个的工箱牌，一般至少要考虑 上部的两层架起刻在作用在我们的形钢上面，或者当我们现场采用另外一种做法，直接将形钢搁置在我们下方的脚手架的横杆上，那么这个时候需要在下面一段脚手架的计算过程中的话，我们要额外的去考虑上部至少两层核载作用在我们这个小红杆上面。 那么第二个难点是关于螺栓的一个选型和计算问题。首先螺栓选型呢？首选高强螺栓啊，因为这是在江苏的地标规范当中的一个要求，那么除此之外，如果说当我们的项目所在当地没有特殊规定的话，那么如果说普通螺 螺栓他能够经常通过也是可行的，那么要注意他的一个受力问题。首先我们的工字钢跟结构连接的这块螺栓受力主要为受检，主要为受检，那么我们的上拉杆间和结构连 连接的地方，这块螺栓其实是同时承受减力和拉力的，所以我们在计算的时候需要选择同时受减和承受感轴方向拉力的一个公式去经验赛。 第三个计算难点是耳板的计算，到底该计算什么内容？那么关于耳板呢，主要是计算三个点，第一个是耳板的进阶面处的抗拉，第二个是耳板的端部抗拉，也就是我们所说的抗劈开。第三个是耳板的一个抗检的计算。 那这块需要注意的是，我们的耳板计算一定要选最新的钢结构设计标准，也就是国标五零零幺七杠二零一七版本当中的一个计算内容。

行钢悬挑脚手架使用的钢管采用外径为四十八毫米，壁厚三点零毫米，具体壁厚是根据实际实用情况合力，其材质应采用国家现行标准的要求，弯曲、变形、锈实钢管不得使用。 巧手架采用的扣件在螺栓拧紧扭力距已达六十五扭米时不得发生破坏。 钢丝绳选用六乘十九 f 十四点零光面钢丝绳，玉埋拉环采用 hpb 三零零，直径二十的原钢， 现场采用十六号国际工字钢，一般情况选漂端一点三米，固定端一点七米，固定端可适当加长。根据现场已有工字钢尺寸 三米、四点五米、六米进行合理使用。立竿纵向间距一千五百毫米，考虑现场三米行钢的安全，合理使用横向间距调整为八百毫米。 内盘立竿距离建筑外墙皮的距离为三百毫米。立竿除顶层顶部可采用搭接外，其余各层各部接头必须采用对接扣件连接。

搭设流程排布，第一步，大横杆排布立竿加第一步，小横杆第二步，大横杆 加第二步，小横杆加连墙键，以此类推，加中栏杆 加剪刀，称加密木网加软硬防护 加挡脚板。架底搭设应高于作业面一点二米， 行钢悬挑脚手架高度一般不超过二十米，当高度大于二十米时，需要按经专家论证通过的专项方案搭设。

悬挑架的工字钢这十点没做好，监理罚单马上到！记住以下十个关键点就够了！一、单次悬漂高度不超过二十米。二、工字钢不小于十六号，用三个卯环固定。三、每张卯环间距二十公分，且尾部预留二十公分。 四、铆环钢筋或螺栓应预埋至板底层钢筋并连接牢固。 五、楼板厚度小于一百五十毫米时，可穿楼板固定。六、旋挑段，按旋挑跨度的百分之零点五到百分之一起拱。 七、在距离钢梁端部一百毫米位置设置立竿定位点。八、固定段长度比旋挑段长度大于等于一点二五。 九、每根形钢设置上拉钢丝绳对平夹角大于等于四十五度。十、钢梁支撑点不得设置在悬挑板上，否则应采取加固措施。每一条都很重要，建议点赞收藏！ 最容易出现问题的就是第八点，明明不到一点二五倍也能计算通过，为什么还要给我开罚单？关注我，下期告诉你答案，分享施工干货，帮你应对各种工况！
