otdr测试仪曲线图怎么看断点

这个反射光有一二三四五六七八八个时间，呃，通过这个曲线来看的话，这个第一个高的反射光它就是个结束点。为什么这么分析呢？因为这个 光线的话，首先是这个曲线的话，他显示咱们的曲线没有这个，没有这样垂直调到这个造成，所以所以说呢，证明你这个末端应该是呈端良好的，末端呈现良好的话呢，肯定是第一个高反射风就是末端，因为第一个高反射风就是这个光鲜的。什么呢？ 呃，就是光纤的咱们这种连接器吧，光纤的连接器跟空气接触了，所以说这样这个位置形成了第一个高反射风，后边的不管是反射风高还是后边的所有的反射风，都应该是这个高反射风以及其他事件形成的这个鬼影或者是回波。

我们今天说的是断点和成端，如何判断这段光纤末端是属于断点还是末端是属于成端？ 呃，这样呢，我们分为两部分，一个是属于近距离的线路，一个是属于远距离的这个线路。 近距离的断点的话是曲线跳起来，因为线路比较短哈，他没有线芯的区域，上去立马下来这个位置，这就是属于 断点的位置。近距离的断点，第二个反射缝是一个平顶，是一个尖头的啊，他快速落下来，这属于近距离断点， 这是短距离一点五米的断点。那近距离的这个成端是什么样的呢？比如说我们测试一根三五米的这个尾纤末端是属于成端的，它也是快速跳起落下，这个位置是属于线路的长度总长度的这个位置 啊，如果没有进行分析的话，可以将光标移动到这个刚要起跳的这个位置，这就是属于线路的这个总长度。但是第二个反射缝他会是形成一个平头， 一般这种情况是因因为这个末端是成端的，形成了一个强反射，就会形成一个平头，然后再落下去，这就是属于近距离的成端。 三米纬线成端曲线，这是属于近距离的。那再看这个线路，稍微长一点的线路，稍微长一点的 一般就是第一个反射缝，这是属于纬线头与 o t 口形成的对接啊，起来这个注意这个反射缝啊，注意，这个反射缝一般情况下是属于一个 尖头，一般情况下属于尖头，除非你的脉冲宽度特别大，然后快速的落下，快速落下横向往前走，然后再跳起来这个位置，这就是属于断点位置， 断点位置，当然这个位置与这个末端接入设备也是非常相相似的，这呢咱不做详细的去讲解，因为说多了容易容易混， 你就知道这个末端是有一个反式缝，这就属于一个断线。如果你测到的线路是没有信号的，那你测到的这个位置，这就是属于一个断点位置。 末端是断点的的曲线图，那什么样的是属于末端成端呢？同样是这样的一个曲线，跳起来，然后落下去， 在这个线路两倍距离的地方，这个位置和这个位置啊，基本上相对是两倍的距离，比如说这是一百米到这个位置呢，这个位置是二百米， 这叫二次反射，也称之为鬼影。有二次反射，有鬼影，这就说明这个位置是属于成端的。成端也就是代表是光纤切割刀切过的 端面比较平整，当然也有一种非常小的概率，就是类似于光纤断了，但是他断的呢也是比较平整，这种几率非常低。 末端成端的曲线后面二次反射，这就是讲解的这个线路，这个断线和成端的区别啊，近距离断线，近距离成端，长距离的这个断线，长距离的这个成端分别是什么样子？

在我们了解 ot 第二测试原理之后，就知道机器接收到的反射越强，在屏幕上显示的反射风就越高，反射越小，反射风越小。这就为光鲜末端是否为断点提供了判断依据。 应断裂点的端面不规则，反射光能量小，最终在曲线展示时反射风低。承端且未接设备的光纤端面平整，则反射光能量大，最终在曲线展示时反射风高。

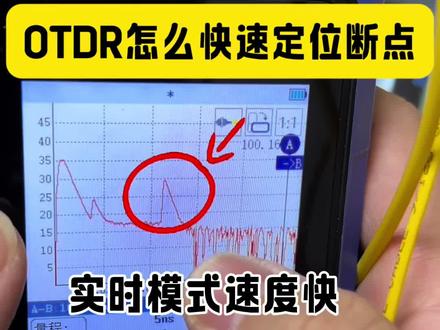

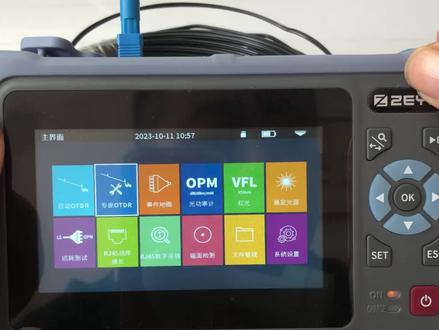

就用这个食指模式找断点给大家演示一下啊，把这开始测试以后，大家看啊再猜。首先说这个情况，明显显示这个位置断了，对吧？从这个位置掉头坐升了，证明这个位置已经断了，他们因为 这个位置的话就是这个末端，所以说等会咱们对这个光线进行弯曲，等下看一下弯曲这个点以后，这光线的话怎么样呢？刚才这个反光没有了，对吧？松开以后就有了，然后再弯曲就有了， 这证明什么呢？证明一个弯曲的点在这个断点前边，在这他们咱们再换一个位置，等下看一下啊，这个位置给他弯曲， 这位给他弯曲，他从这里有变化了，证明什么呢？证明此时此刻这个弯曲的点比刚才这个弯曲点更高级，他在前端发生了这个跌落曲线从哪里跌落那就哪里有，成了他有了问题， 我现在给他松开注意看这里又恢复正常，就弯曲到这个位置，大家看这个位置弯曲以后呢？这个曲线没有任何变化，就证明什么你所弯曲的点已经脱离了这条光线在这个断点之后了。 所以说呢，就说这个锻炼具体的哪个位置，就在这个弯曲的点跟我这个弯曲点之间。

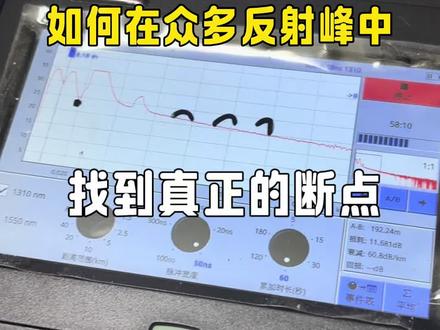

像这种曲线，比方说后边有这个，你看就这么后边还有这么多一二三，还有很多反式风，你不知道哪刻是结束点，对吧？你用时式模式，然后的话这个，对，这个末端，末端呢？给他这个啊弯起下， 弯起下的一看从这个，这个，从这个黑点，这个，对吧？从这个黑点这个位然的话，反式风下降证明呢？你看拘束低落证明断点就在这里的光线橙色在这里，然后的话你松开， 把他这个松开以后反身又起来的，然后的话呢再给他折一下，对吧？然后的话折一下，然后反身通过这个黑点这又下来的，所以说那个断点位置就在这里，光线的长度就在这里。

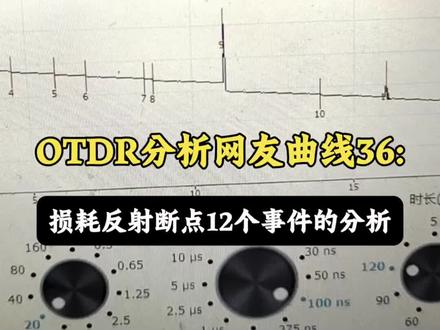

这个曲线上一共大概有多少个呢？大概有十二个时间， 前面的二三四五六七八，他们都是胎记式的损耗，这可能是有弯曲或者什么样的。九号这个位置有个高反射风，证明这里有一个连接器， 呃，产生了高反射，然后到这个十一号这又有一个尖峰，他这个尖峰的话当然非常低， 非常低的话证明这个位置可能有什么呢？可能有这个多安面的开裂啊，或者是热缩管内的断裂造成有个小反射风，都要检查一下， 然后到了十二号这里的话，有一个小反射风就垂直滴落到噪声区了，那这个地方的话肯定也是个断点了，而且这个断点在这个端面的话， 他应该是不整齐，哎，但是也有可能是什么呢？接到了一个其他的一个光猫或者什么设备当中，大概就是这么一个原因， o t d 二，万事通。

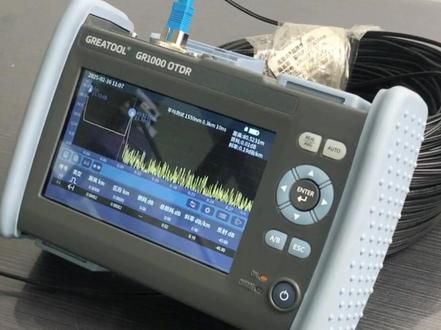

而滴滴 r 测试中常见故障曲线讲解纯纯干货，一定要牢记。末端的反射风顶部是个平头，后面还有个小的反射风，常说的二次反射 距离是被测线路两倍，这就是正常线路末端未接设备，末端是凸起的反射风，反射风顶部是尖头，后面的曲线快速的落下到底部，这就是标准的断点的曲线。 曲线突然下落，再向前走，外观像是一个台阶样式，曲线刚下落位置就是损耗点，曲线向上凸起一点，然后再迅速落下，再水平向前走， 这个样式是熔接点断开曲线，因为热缩管形成临时对接曲线，有个小反射风在落下。

四倍爆距离不准，我们怎么通过曲线来判断大致距离？首先我们看良辰，良辰四五公里， 他的网状格我们看一下，一二三四五六七八九十有十格，平均一下一格就是五百米，他这个位置就是也是五百米测试距离。

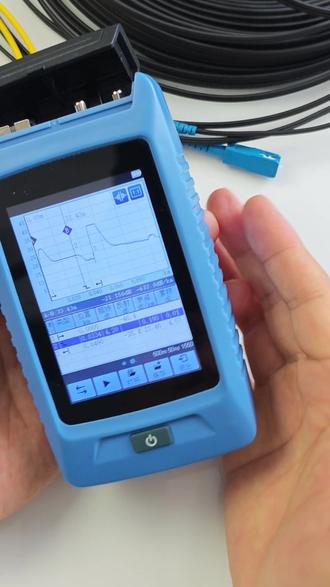

很多做维护的兄弟们对于这个断线和弱光分不清楚，下面我们去实际测试一下，这根呢是一根 两米左右的断线啊，我们使用机器的最小量程啊，最小脉宽去进行这个短线路的测试。 断线啊，讲的再清楚一点，就是如果你的线路断了，测试到的线路的长度位置就是属于断点位置，零点零零二六，两米六的位置就是属于断点位置，这是一根近距离的断线， 然后我们再找一根稍微长一点的光纤，这是一捆皮线光纤末端是断的，看这个的表现是什么样子，大家想着在测试之前一定要清洁尾线头，保证这个测试结果啊， 这种情况就使用自动测试就可以，五秒自动测，自动出分析结果， 大家可以看到哈，这是线路的长度，这个末端位置，这个反射缝就是属于断点位置，我们将曲线放大一下，二十四点五米，避光标的位置二十四点五米 二，这个位置零点零二四五，就是线路的总长度，也就是属于断点位置。那什么样的是属于弱光呢？那我们这有一段皮线光纤在中间呢，打了一个弯， 看这个弯折的损耗的测试啊，直接测试，我们已经做过清洁了哈， 这是放大了，我们它会自动缩小， 总长八十米，在零点四六这个位置有一个下降台阶，看到这个曲线突然往下一落，这个位置就属于弯折的位置，也就是造成弱光的位置 啊，位置距离是多少呢？你只要一点，这个距离是零点零四六，或者移动光标到台阶的位置四十六米，然后呢，这还有一段 p 线光纤有一个弯折点，我们找这个弯折点的这个距离 直接测试， 同样啊，看这个曲线中下降台阶的位置，台阶的边缘位置就是属于弯折位置， 零点零三二三二九啊，就是三十二点九米，这是属于弯折位置，总长度零点零四九 四十九米，这就是对于断点和弱光位置的简单识别，兄弟们可以对照去做一下。

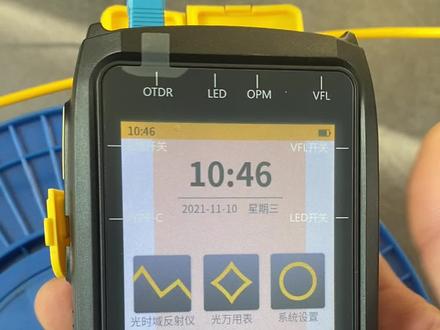

信测迷你欧利迪亚非常小巧，带有红光和光功能，机功能，手机充电器即可给他充电，看下实际测试效果， 带有自动测量，而且文件可以保存 sor 格式，支持电脑查看与打印， 测试出结果之后呢，可以双指放大缩小，非常方便文件保存，可以保存为中文格式的中文文件名， 光环表，里面有光光立即功能，红光笔功能，还有激光光源，非常小巧这个。
