8202电源芯片如何判断好坏

大家好，我是光头机电，在维修电源的时候，经常放在电源芯片损坏的情况，而我们如何通过测量的方法去准确判断这个电源芯片是否损坏，说明必须要掌握这些基本技能。 今天我就总结和分享几种方法给大家，希望在大家在维修的时候能够有所帮助，我们用上 大师啊，和大家讲解。三八少是一个最常见的电源管理芯片，我这里有一个电源板，这个电源板呢是好的，但是开封面已经被我拆下来了，这里是他的三八四二三八四二，他的银角定义呢是从左到右面朝上，也就他的缺口朝上，我来一颗给大家看一下， 这是一个好的三八杀芯片， 翻他一下给大家看，一二三四五六七八啊，他的第五角是接地端接地角，第七角是他的电源输入角，第八角是他的基本电压角 啊，那我们可以测它的第五角和第七角的电阻，正常情况下面五角和七角是五中大，如果它的五角和第七角它的组织变得很小的话，那么这个芯片损坏了，我们来看一下 五角七角，它组织无穷大，对吧？来，那么这个芯片基本是，那么这个芯片没有击穿，还有短路，我们也可以通过电路图看一下， 第七角通过启动电阻接三百伏在这里，第五角的通过这里下来之后直接连接到地，也就是说母脚和这个绿部电容的负极它是相同的， 这是第五角，六角，七角、八角，是吧？第七角在这里，我们翻过来，绿部电源负极在这边，这第五角这绿部电容负极，大家看一下这个同步啊，从这里过来之后呢， 这里我放大一下给我讲在这里， 从这里过来之后呢，从这里同步，从这里过来这里不停的呼气，如果第七脚，这个脚和这个脚五脚相通的话，那么 下面这个芯片就击穿挡路了，损坏了，他的组织应该是无穷的，对吧？来这个相通的这边呢不相同 电阻法就这样测量，然后呢就是电压法，电压法第七角他的电源应该是十六伏左右啊，第八角他应该是五伏左右， 第五角是零伏，如果他的第七角电压正常啊，第八角没有五伏，证明这个这个芯片也是有问题的。我们来看一下，现在这里有一个直流电十六伏， 我们加在芯片的第五角和第七角上面，这时候 我们可以测量他的第八角的电压，看是不是五伏，大家看四点九二伏基本正常，是吧？ 这边的电压十六点一六伏，也就是如果这里的电压输入正常，而他的第八架五伏不正常，这边这个芯片有问题，他没有启动 这电压法，比如现在把它电压降到了十伏以下，我们再来看一下它的第八角电压，这只有九伏 八角垫没有了，没有输出了，是吧？我们再把它伸上来， 这有十六伏，五伏击点又出来，对吧？这是电压法，这个三八杀大部分的故障可以通过这两种方法去测量判断，大家掌握了这两种方法，就可以解决大部分的这个三八杀的问题 啊。当然如果大家有条件的话，可以通过事故器的方法来确定这个三八少受损坏，可以测量它的波形，在它的第六角这里接了一个电阻过来之后，接到了长款上的三级上面，大家可以测它的第六角的输出，输出波形， 还可以帆布测一下它的波形。另外我们还可以看它的第四角，我们看这个图 第四脚出来之后接了一个电阻和一个电容，这是 r t， 这是 ct， 这是一个定时电容和一个定时电阻。也可以测四角的波形，第四角他是一个橘子波， 我们可以通过测量第六角和第四角波形来确定这个三八摄设备有问题，这也是一种方法。当然我们用电阻法和电压法是最方便的，大家如果有条件也可以测量它波形，通过这种方法。好的，今天就给大家讲到这，谢谢大家。

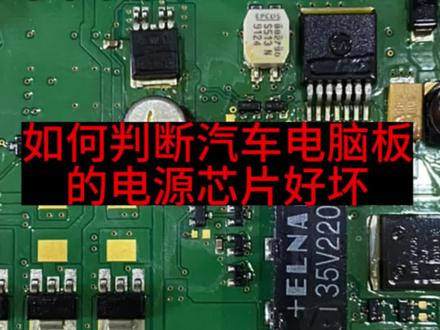

大家好，我是火星人，那么我们在做汽车店的维修的时候啊，除了好的工具以外，要有好的思路，那么今天呢，咱们给大家讲解一下汽车电脑版电源芯片如何判断好坏。 好，我们把 wifi 标打开，打到直流电压档，那么这是一个悬架电脑，我们找到它的电源芯片，就是它 tl 一四二七幺二 g 芯片。 好，我们来用万用表测量一下它的输入电压，那么黑表笔找到坦电容的负极，红表笔接到它的输入极，这个 电源芯片的输入级应该是接近十二伏，因为他前面要经过一个二极管降压，大概降零点七伏左右。 好，那么我们现在测量一下它的输出端应该有一个五伏，这个七角就是它的输出端五伏， 那么我们测一下它的二极管，那么这就是这个降压二极管，它的输入测是十二伏，输出测 十一点二五伏，降了零点七五伏左右，大家学会了吗？双击加关注，学习修车不迷路！

这个标注为又一的是一个八角的电源芯片，它的型号是 heh 八 a， 这边有带一个圆点的角是他的一角，他的一角是一个启动供电角，二角接地， 三角是反馈，四角外接电流取样电阻，五六七八角是通过开关变压器接三百伏供电。在这里我们可以清楚的看到这个电源芯片上已经被 炸开了一个大大的缺口，四角的外围电流取样电阻也被炸裂了，在电路板上还有明显换电的痕迹，说明这台电视电源板的故障原因就是雷击损坏造成的。

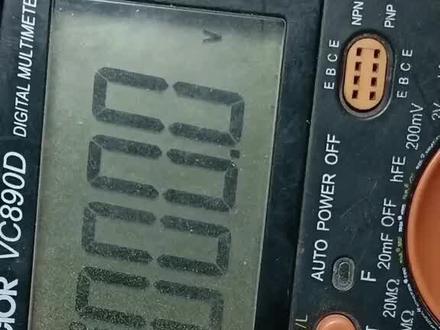

好，今天我们讲一下这个电源管理芯片呢，如何用万用表啊？用数字万用表去判断它的好坏啊？我们测试一下， 我们先把万用表调到这个二极管档，也就是这个蜂鸣档啊，然后呢先用黑表笔接地， 红表笔呢去接触这些引脚，除了接地引脚还有一个什么？还有一个检测电阻到 d 的引脚以外，其他的引脚应该这个腕表是没有反应的，我们看一下啊， 第一角啊， vcc 引角，这没反应，第二角没有反应，第三角没有反应，第四角也没有反应，第五角没反应，第六 六角和第七角他是接地的，所以这是通的对不对？其他引角他都是没有反应的。好，我们再把表笔反过来，用红表笔接地啊，黑表笔去接触这引角，你会发现有一个 啊，有个压将，我们看一下零点五伏，对不对？我们再看一下零点五伏，零点七伏，零点七伏，零点五伏， 这两个是接地的吗？对不对？这两个肯定是相通的啊，就用这个方法去检测就行了， 因为这个电源管理芯片内部啊，也就是每个银角的内部啊，他都会有一个保护电路的，防止因外部的这个电压或者电流的变化 导致这个芯片损坏，所以可以用这个方法简单的判断一下这个芯片是否损坏啊。

大家好，欢迎来到历程家围，今天就用低压法检测这个电源板的芯片是好是坏，看能不能修复。 大家好，今天看看这颗吊炉板有没有修复价值。这是一个电源 spac 的板子， 他电容已经不在了，这个线不用管，他主要检测一下他的芯片是不是好的， 如果芯片正常不可以修复，如果芯片坏了就不修单了， 因为这种芯片型号不统一， 什么型号都有，不可能一一买船。咱们先找出芯片的供电条， 拍摄芯片有一个电解电容 sher， 这个电容就是芯片的供电滤波电容。 发货下楼板，咱们找一下它的供点去向。 这个是负极，这一个就是电源的正极， 通过这个软件， 这是二极管，第二 到了开关变压器的辅助绕轴， 这个第二就是电源的持续供电，整流耳机管，把供电接电容正极就可以了。 这里咱们焊一个容易夹到的东西，负极也焊一个， 第二个呢，黑色的夹子加这个负极 加电源的地线，红色夹子加芯片的供电。 还有一个就是开关管的三级已测量输出脉冲信号，这里接试搏器探针， 试拨器，探针直接勾在这里，另一个架子也接电源负极 回调可调电源旋钮，打开电源，打开试播器，慢慢 的挑高点呀， 芯片的电流很小，电源显示不出来，咱们接入万容表 调节电源，使芯片启动， 芯片已经启动，现在电压是十六点二伏， 这时芯片的基本工作条件已是被，但是由于某种原因可能处于保护状态。 先用表笔短暂碰触供电端，看试播器有没有波形，上面 碰触一下 就瞬间破异性出现，说明芯片是正常的，这个电源还值得修复。 芯片不同，他的工作电流也不一样，这个芯片的工作电流只有两毫安，电流太小，电源显示不出来。 现在撤掉仪器，把 d o m 车的软件补齐，同时检查一下开关管是否完好， 开挖管是好的，测量四管整流二极管 二极管也正常，电源初级软件基本完好。把铝包电容补上，电源保险丝用同系统是连起来， 他的自己把绿爆电容补上，这个缺失的光偶也补上。 把电源 cs 的软件补齐， 刺激滤波用了一只三十五伏一千微阀的电，用 其他软件都一一补齐了。保险丝暂时用同时连起来，如果正常使用，最好把保险丝也恢复了。 现在找一根电软线测试一下 充电， 请看纸 灯已经亮了， 测量输出电压十二伏正常。在输出端接一个灯泡，咱们再通电试一下， 灯泡正正常发亮，电源已经修复。谢谢大家的支持，咱们明天再见！

啊，老铁们大家好，我是王老师，今天呢在这里呢给大家详细讲解一下，在我们的一线维修当中呢，当电源电路出现故障的时候呢，我们应当怎样啊，进行正确的判断维修 啊，其实呢在我们的手机使用过程当中呢，由于手机不慎重摔，以及呢手机进水之后呢，其实对于电源电路损坏的概率还是比较高的，尤其呢是针对于进水的手机。 那么我们在回复当中呢如何首先呢先判断找到电源呢？首先当我们看到这个主板，不管是任一个主板，当我们拿到手里边呢，首先 判断电源的一个标准是呢，在他周边呢有很多的啊，这些降压电感啊，电感的作用呢是他可以配合电源将电池经过转换过来的主供电的四伏电压，然后呢经过降压 之后，会送给不同的电路，比如说供给 cpu， 供给资库以及呢供给整机电路。那么在我们的维修当中呢，首先大家看啊，这个主板呢在旁边呢，在这里他就有很多的大电感，然后这呢也有很多的大电感，这个呢是一个电源，这个也是个电源， 然后呢这两个电源啊，一个是主电源，一个是副电源，那么主电源和副电源呢在这里啊，他们分别都是要给 cpu 和自控供电的 啊，在早期的手机当中呢，多数都是有一个电源在这里，现在呢分成两个电源，分别给开机电路以及给其他电路供电，这样的话呢他的工作性能呢会更好，所以说 在这里我们称之为两个电源，一个主一个负，那么主电源和副电源我们应当怎样进行区分呢？在这里啊，哪一个电源通开机键，在这里大家可以可以看 一下啊，这边呢就是开机开机键的一个接口啊，四个角有一个是 d 线，一个开机键，一个音量上，一个音量下，那么哪一个他通啊，开机键哪一个就是主电源，另外一个呢就是负电源 啊，所以说当我们在维修当中，如果说啊主电源当损坏之后呢，会造成按开机键完全是没有电流反应的啊，然后是副电源损坏之后呢，对于有些手机呢会多少有点电流反应，但是呢在这里啊他的电流会比较小，所以说 我们在维修当中啊，他的工作方式是这个样子，当电源，主电源按下开机键，当主电源启动之后呢，然后呢他会启动负电源，负电源工作之后给 cpu 以及呢给硬盘供电。在我们的维修当中，当按开机线没有电流反应的时候，我们重 重点啊教检查主电源，那么如果说电流非常小，这时候呢，我们先不要动 cpu 啊，在这里呢我们就要测一下啊，小电源呢，副电源他有没有正常工作，他有没有正常工作的一个标准啊？在这里呢我们可以这样判断电源的好坏啊， 在电杆的输出呢旁边呢都会有很多的电容，然后呢我们就在这些电容上啊，包括这小电容，在这些电容上呢，我们可以测量有没有电压输出，如果有电压输出，说明电源已经正常工作了，如果说都是零零伏，那没有电压 说明是电源没有正常启动的，我们重点就对电源电路呢来进行着重的维修啊，所以说我们在维修当中遇到按开机键没有电流反应的时候啊，修主电源小电流啊，如果说不开 开机，重点检查小电源，如果小电源工作了，我们重点就要检查 cpu 啊，本身有没有啊，虚汗，有他没有正常工作的一个原因，通过我们一步一步要进行排查啊，所以说大家以后遇到开机键啊，按下开机键没有电铃反应的时候啊，或者说按一下开机键 电流非常小的时候，那么我们就按照这种方式啊，分别来对主电源和副电源来进行维修，当我们判断某个电源损坏了，我们直接呢呃来进行更换啊，就可以了啊，所以说大家以后呢就按照这个方式来进行维修 啊，这时候呢，其实每个芯片他都有明显的特点的啊，到下节课的话呢，呃，在这里我教给大家，然后呢如何 来判断这个电源啊，他具体测量的一个方式，以及呢后续还有电源工作之后呢，他有没有短路啊？下节课我们再给大家呢详细进行讲解，希望希望呢通过这个视频呢，能够对所有的老铁们呢有所帮助。

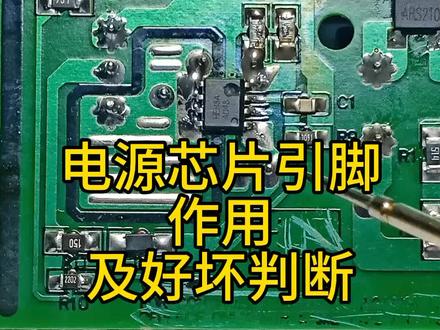

电路板出现了不通电的故障，我们首先就要检查这个原件，这个就是开关电源中的核心原件。电源芯片我们要测量它的好坏，就要知道它的引脚定义，由于这个电源芯片千奇百怪，种类繁多，所以有很多电源芯片在网上搜不到相关的资料，我们就需要自己根据经验来总结它的引脚定义， 我们看这个就是他的银角定义，他的一角是他的供电角，我们测量的话有一个八点七伏的电压， 二角是他的电流检测角，我们测量的话要有一个一点五伏的电压，三角是依次启动角，测量的话要有一个一点八伏的电压， 四角是他的电压反馈。银角他连接的是光电偶和器，测量的话要有一个零点五伏的电压，五角呢是内部开关管的漏机，他连接的是变压 气，六角和七角他是并连在一起，直接到了地啊，到了这个热地，他这里呢也是零伏，我们要测量他的好坏，我们主要就是测量下面这四个角之间的电压就行了啊，每个角上面都要有不同的电压，这样就是正常的。 这个型号的电源芯片也是便民空调上面比较常见的电源芯片，所以说我们记住它非常实用，大家可以收藏一下。如果大家想要快速的修复各种家电故障，可以点击下方零基础无忧教程进行学习。
