ttu智能配电终端安装和调试

大家好，今天由我为大家来演示台区智能终端表的安装流程。首先我们根据终端 id 找到对应的台区名称，做一个标识贴，贴在这个表上，防止我们会发生错误安装的现象。领取表际时，我们 除了有一个秒，还有两个天线，一定要检查表里是否有一张手机卡。现在我们去现场安装表记，这是我们已经安装好的 ttu 表箱，今天我们来安装 ttu 表机， 我们将背面的这个卡在他的横杆上， 将这两个插到这上面来，这两个要插到对应的卡槽内锁紧，这个也要放进对应的卡槽内锁紧。 下面进行四 g 线和 bd 线的连接，四 g 线一定要插在左边，如果是有一根的话， bd 线就插在对应的 bd 标识下，这个可以把模块拿下来进行安装， 我自己全部完成了安装。

电线杆上的这种智能窥线终端如何进行定制整定呢？ 智能窥线终端也就是我们通常所说的 ftu， 它是用来控制电线杆上的这些高压大开关的，也可以说 ftu 就是这些大开关的大脑。 要实现对 ft 六定值的整定，首先我们需要在设备投入运行之前计算出相关的定值来。定值的计算需要根据开关需要设置的保护类型进行逐一计算。 高压开关所具有的保护功能一般会应对相间短路故障的。相间过流保护分为过流一段、过流二段和过流三段保护，也有的会具有应对单相接地故障的零续保护，一般具有零续一段保护和 零序二段保护，当然了，有的也具有小电流保护功能，通过零序电压定制的设定实现接地故障的确认。 以上无论是相间的过流保护还是零序保护以及小电流保护，都是通过人工计算得到定值的方式输入 ft 六来实现的。 定制的获得需要有专业的人员来进行计算，计算的时候不单需要这台开关下方整个线路的诸如类型、长度、粗细等参数，而且还需要线路所接待的诸如变压器容量，特别是接待的容量最大的变压器的容量参数信息。 当然了，单单对于接待单一客户变压器的用于分解功能的高压开关来说，定值的计算相对需要的参数量比较少，难度 低。但是对于安装在线路中间的大开关来说，所需要的线路参数量非常的大，无论是计算的难度还是计算得到结果的准确性都是需要非常严谨的 定制计算完成之后，在现场调试的阶段就需要用笔记本电脑与 ftu 建立通信联系，在终端的下方有专门用于连接笔记本的以太网口或者维护串形接口。 在定值整定之前，我们需要特别注意，要将面板上面的 s 为压板退出，方可进行下一步操作。 在维护软件的界面，可以根据开关的类型选择好分界开关或者是分段开关，投入相关的保护告警或者出口。接下来就是要进行定值输入了， 一般的开关都是具有相见过流保护功能的，所以最先需要对此定值进行输入。一般在维护软件的界面选择定值，然后选择过流一二、三段定值及相关的延时进行输入，然后完成下发和固化操作。 如果高压开关需要零续保护或者小电流保护，同样也是在维护软件的界面选择定值，然后选择相应的零续保护或者是零续电压定值接地故障确认的时间进行整定， 最后完成下发和固化操作。定值录入完毕之后，最后要记得一定要将 f a 压板进行投入。

各位同学大家好，今天我们要完成的实训任务是配电自动化终端 ftu 接线调试任务。 ftu 是装设在溃线开关旁的开关监控装置，属于配电自动化终端的一种，具有遥控、遥性、故障检测等功能， 并与配电自动化主战通信，提供配电系统运行情况和各个参数及 监测控制所需的信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数，并执行配电主站下发的命令， 对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电功能。 我们特别要注意在接线的时候保证电源总开关已经断开，通信电缆接口与 ftu 端的接口是否匹配，避免损害通信电缆接口。下面我们进行实际操作， ftu 摇测摇性测试二十二、首先进行 ftu 电压信息摇测测试，首先取一组黄、绿、红、黑、棕、蓝六色电缆， 操作完毕。二十三、将黄色接头的一侧接入既保测试仪的 u a 端， 将绿色接头的一侧接入聚宝测试仪的 ub 端，将红色接头的一侧接入聚宝测试仪的 uc 端，将黑色、棕色、蓝色的一侧 接入既保测试仪的 u n 端。 操作完毕。二十四、将黄色接头的另一侧接入端子牌的端口一、 将绿色接头的另一侧接入端子牌的端口三、将红色接头的另一侧接入端子牌的端口 口五、将黑色接头的另一侧接入端子牌的端口二、将棕色接头的另一侧接入端子牌的端口四、 将蓝色接头的另一侧接入端子牌的端口六、检查所有接线是否正确， 操作完毕二十五、打开聚宝测试仪屏幕上的三摇综合测试选项， 选择， u a 电压符值为二百二十伏，角度为零度。 ub 电压扶直为二百二十伏，角度为负一百二十度。 u c 电压幅值为二百二十伏，角度为一百二十度。 操作完毕。二十六、在电脑维护软件菜单栏点击 实时数据选项，选择交流遥测，按下既保测试仪红色 start 斜杠 stop 按钮， 如此时窗口中可以看到电压三倍幽灵的处理值为二百二十伏左右， uab 的处理值为二百二十伏左右， ucb 的处理值为二百二十伏左右。说明电压遥测信息正确。 如果处理之显示异常，请召唤参数后重新查看，完成后可再更换几组数据进行测试。 操作完毕，以上就是本节课的全部内容，谢谢大家！

准备好工气锯后，进行配电自动化终端 f、 t、 u 三摇测试实训。 一、检查实训柜顶部空开，确认所有空开处于分闸位置，所有空开处于分闸位置。 二、连接设备接地线，将黄色接地线的一端插入测试仪的接地端口，另一端接入实训柜的接地铜牌 接地线接放，取第二根黄色接地线连接继电保护测试仪的接地端口，另一端接入 f、 t、 o 设备的接地端口， 接线连接完毕。三、连接 f、 t、 u 直流电源 b、 a、 t、 t 端口电缆选择正确的接口电缆接入 ftu 的 batt 端口， ph， 连接完毕。四、连接 ftu 的 pt 端口电缆选择接口正确的电缆接入 ftu 的 sps 端口， sps 连接完毕。五、连接 ftu 的 ct 端口电缆选择接口正确的电缆接入 ftu 的 ta 端口 接，连接完毕。六、连接 ftu 的遥性遥控电缆，选择接口正确的电缆接入 ftu 的 ls 端口， 连接完毕。七、连接 ftu 的网络通信线，通过网线将 ftu 的网络接口与电脑的网络接口相连接， 连接完毕。八、检查所有接口是否连接正确， 连接完毕。 九、检查所有接口是否连接牢固， 连接完毕。十、打开实训柜顶部所有空开，打开气爆测试仪电源，打开电脑电源，等待设备进入工作界面， 打开完毕。十、一、连接电池电缆，取一组红、黑两色电缆，将红色接头的一侧接入既保测试仪的直流输出正极端， 将红色接头的另一侧接入端子牌的正极端， 将黑色接头的一侧接入既保测试仪的直流输出负极端， 将黑色接头的另一侧接入端子牌的负极端， 将既保测试仪的直流输出电压选择至二十四伏， 检查所有接线是否正确。 接线正确。检查完毕，打开继电保护测试仪的直流电源开关， 打开关闭 十二、检查 ftu 的 run 指示灯是否显示为绿色闪烁。如果是，说明 ftu 的直流电源完好 连接进去。 以上就是本节课的全部内容，谢谢大家。

大家好，今天讲作业项目是低压配电柜加装 tcu。 首先是装备的选择。第一点，人身安全防护的选择。根据低压作业标准，封闭空间作业时电无防护能力要求大于等于二十七卡及作业电工选择二十七卡防电无套装， 非座椅电工可以降级选择巴卡防电壶套装。第二点，绝缘遮蔽的选择。第二，绝缘毯用于遮蔽低压配电柜类的补牌，但是绝缘毯可以根据需求进行裁剪，遮蔽低压配电柜类的鲜感 末端遮蔽罩用于遮蔽 dip 店柜内拆除的电缆接头。 第三点，第二，商务学员工具的选择。我们的工具是通过住宿工艺制成，牢固解决性能好，可以根据客户的需求配置不同的工具套装。

ftu 配电自动化窥陷终端配电开关监控中端，简称 ftu， 俗称电力开门狗或分界开关控制器，具有四遥功能及遥控遥测遥信遥调故障检测功能，并与配电自动化主战通信， 提供配电系统运行情况和各种参数及监测控制所需信息，包括开关状态电能参数镶嵌故障接地故障以及故障时的参数，并执行配电主站下发的命令， 对配电设备进行调节和控制，实现故障定位故障隔离和非故障区域快速恢复供电等功能。

各位同学大家好，今天我们要完成的实训任务是配电自动化终端 dtu 接线任务。 dtu 一般安装在常规开闭锁户外、小型开闭锁环网柜、小型变电站、厢式变电站等处，属于配电自动化终端的一种， 具有遥控遥性故障检测功能，并与配电自动化主战通信，提供配电系统运行 情况和各种参数及监测控制所需的信息，包括开关状态、电能参数、相间故障、接地故障 以及故障时的参数，并执行配电主站下发的命令，故障隔离和非故障区域快速恢复供电功能。 我们特别注意，在接线的时候要保证电源总开关已经断开，通信电缆的接口与 dtu 端的接口是否匹配， 避免损坏通信电缆接口。下面我们进行实际操作。二十八、进行 abc 三项电流遥测测试。 首先取一组黄、绿、红、黑四色电缆， 操作完毕。二十九、将黄色接头的一侧接入既保测试仪 i a 端，将绿色接头的一侧接入既保测试仪的 i b 端， 将红色接头的一侧接入既保测试仪的 ic 端。 将黑色接头的一侧接入既保测试仪的 i n 端。 操作完毕三十、 将黄色接头的另一侧接入端子牌的端口。七、将绿色接头的另一侧接入端子牌的端口。八、 将红色接头的另一侧接入端子牌的端口。九、将黑色接头的另一侧接入端子牌的接口。十、 检查所有接线是否正确。 操作完毕。 三十一、打开既保测试仪屏幕上的三摇综合测试选项选择， i a 电流扶持为一安，角度为零度， i b 电流幅值为两安，角度为负一百二十度， i c 电流幅值为三安，角度为一百二十度。 操作完毕。三十二、在电脑维护软件菜单栏点击实时数据选项，选择交流遥测， 按下既保测试仪红色 stop 斜杠 stop 按钮。如此时窗口中可以看到电压 i a 的处理值为一安左右， i b 的处理值为两安左右， i c 的处理值为三安左右，说明电流遥测信息正确。 如果处理值显示异常，请召唤参数后重新查看，完成后可再更换解组数据进行测试。 操作完毕。三十三、按下既保测试仪红色 stop 斜杠 stop 按钮，关闭既保测试仪交流电压电流输出，取下电流测试连接线， 操作完毕。三十次进行连续电流遥测测试。首先取一组黄、绿、红、黑四色电缆， 操作完毕。 三十五、将黄色接头的一侧接入既保测试仪的 i a 端，将黑色的一侧接入既保测试仪的 i n 端。 操作完毕。三十六、将黄色接头的一侧接入端子牌的端口。十一、将黑色接头的另一侧 接入端子牌的端口。十二、检查所有接线是否正确。 操作完毕。三十七、打开既保测试仪屏幕上的三摇综合测试选项，选择 i a 电流扶持为一安，角度为零度。 操作完毕。 三十八、在电脑维护软件菜单栏点击实时数据选项，选择交流遥测，按下既保测试仪红色 stop 斜杠 stop 按钮， 如此时窗口中可以看到电流三倍 i 零的处理值为一安左右，说明遥测信息正确。 如果此时处理值显示异常，请召唤参数后重新 查看，完成后可再更换几组数据进行测试 操作完毕。三十九、按下红色 start 斜杠 store 按钮，关闭既保测试仪交流电压、电流输出。 操作完毕。 以上就是本节课的全部内容，谢谢大家！

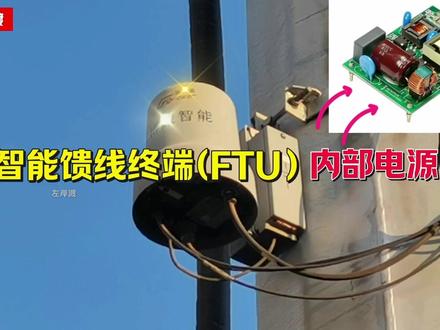

电线杆上为何要安装一个大铁帽子呢？大铁帽子的内部又为何会一闪一闪呢？它的电源来自哪里呢？ 我们仔细观察能够发现，在每个装有大铁帽子的电线杆上方都会对应的安装着一台很大的开关，当然了，有的电线杆上会同时安装两台或者多台这样的大开关，那么安装几台开关，一般都会在电线杆的下方就会安装几个这样的大铁帽子。 其实电线杆上安装的这个大铁帽子就是控制上方那个大开关的一个控制器，这个控制器在电工领域的学名为智能窥线终端，也就是说它是一种智能终端控制设备，电工们一般简称它为 ftu。 ftu 作为 开关的控制器，他的电源肯定是来自电线杆上的高压电线，高压电线至少也会有十千伏，这么高的电压是需要进行一步一步的转换，才能够供给 stu 内部的设备所使用。 高压电的第一步电压的转化就是通过这里的这个仰角装置完成的，这个装置是一台电压互感器，它可以将一次的十千伏电压转化为两百二十伏或者是一百伏引入到 ftu 的内部。 当然了，刚刚进入 stu 的这个电仍然是交流电，交流电会首先进入一个充电电源模块，完成电的交织流转换， 转化出来的直流电一般是四十八伏左右，这个电其实还并不够稳定，并不能够直接供给终端内部的电子元器件使用， 还特别需要安装一种专门的开关电源，对这个直流电在进行优化和再分配， 这就是一种专门为各种配电终端设计的专用模块电源，它是广州金生阳科技公司所生产，这个模块的电压输入范围超宽，一般十八伏至七十五伏的直流电都可以兼容。 这一款可以兼容二十四伏和四十八伏，电源的转换效率可以高达百分之八十四，隔离电压能够达到三千伏，可以在零下四十度至零上八十五度间可靠运行。同时，电源具有输入欠压保护、输出短路、过压过流保护， 广泛应用于电力配网设备、继电保护设备、数据传输设备、电池驱动设备、通讯设备、分布式 电源系统、混合魔术系统、远程控制系统、工业机器人系统等领域。 ftu 内部的各种电子元件，有了可靠的电源，他们就能够通过获取高压线路上的电流、电压信号，对线路的运行状况进行实时监测。 在正常运行之时， f d 六能够顺利的完成各种信号的采集，并将这些信号传送到配网自动化主站，为主站对线路日常运行状况的研判提供最基础的数据支撑。 当线路出现故障之时， ftu 能够及时对各种类型的故障做出判断，从而决定是否驱动它所控制的大开关，完成跳闸、隔离故障以及故障恢复之后的远程送电等功能。

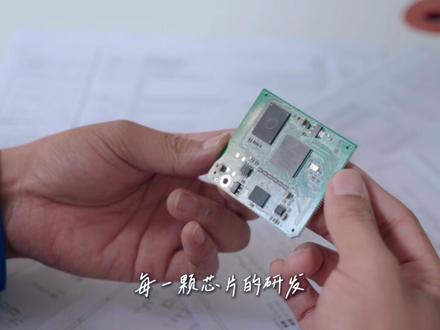

每一台智能配电终端，每一颗芯片的研发，都是我们对电网安全的承诺。从 pcb 版的精密生产到设备的规范之中，每一道工序我们都严苛把控。 面对复杂的电路设计和精密的装配要求，每一次的调试都是对稳定的坚守。 不仅仅是公益，每一次数据调研，每一轮性能测试，让细节都无可挑剔。我们深知，每一台出自我们手中的 f t u 都关乎着电网的高效运转与万家灯火。因此，我们始终以行业最高标准要求自己， 从研发源头到打包出库，确保每一台设备都稳定可靠。

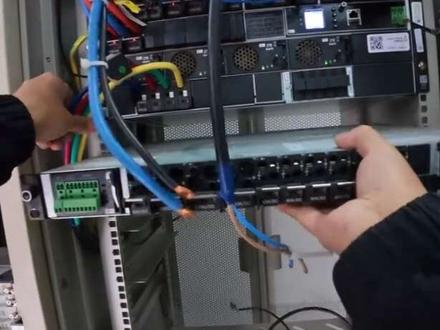

现在好多农村里边没有五 g 网络，只有四 g， 那 是因为他没有安装这个东西，没有安装下面这个智能配电， 有的地方他根本就没有安装过，没有安装这个东西的情况下，农村他就没有五 g 网络。今天这个东西他坏了，我们给他更换一下。 安装之前一定要把这个正负极的电给断一下，因为这个直流电比这个交流电嗯，更厉害。 安装这线的时候一定要认清正负极，他这边是正极，这边是负极，一定要认清。 把线接好以后，我们再确认一下每根线松不松， 要松的情况下再给他进进，要不然他设备起不来， 设备已经启动， 智能配电已经更换。

配电远方终端 d t u f t u t t u r t u 的区别 d two distribution terminal unit 配电终端单元用于开闭锁还网柜便电锁的多回路数据采集，包括三相电压、三相电流、有功无功、频率、开关位置等。通讯管理 具有更多回路、更多参数监控管理的能力，并上传至上层。主战功能更强，适应范围更加广泛，地处已经广泛应用于电力、 环保、 led 信息发布、物流、水文、气象等行业领域。 ftu feeder terminal unit 馈献远方终端用于测量馈献的三相参数，包括三相电压、三相电流、 有功无功、频率等。监控保护配电系统中的溃陷与配电自动化主战通信，将信息提供给配电监控主战系统， 执行主战对溃陷及其终端设备的调节和控制。 rtu remote terminal unit 远程终端单元通用于对现场信号、电力设备的监测和控制。 rtu 通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。 与常用的可编程控制器 plc 相比，阿处通常具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。阿处产品在石油、天然气、水力、电力调度、市政调度等行业 scarda 系统中广泛应用。 ttu transformer terminal unit 配电变压器远方终端用于对配电变压器的信息采集和控制，包括三相电压、三相电流、有功无功、 频率、温度、瓦斯等。它实时监测配电变压器的运行工况，保护变压器的安全运行，调整无功补偿，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。点赞关注，了解更多自动化知识！
