光伏发电无功补偿怎么上不去

最后，为安装光伏发电后出现公里数低罚款的原因做个总结。第一呢，传统的五补堂控制器不能够识别用户测的有功向变五道术。解决办法，更换光伏专用的五补堂控制器。 第二，嗯，光伏发电基本只发有无功率，无功率比较小，造成电网测的功率速下降。解决办法呢，是提升无功补偿控制器的精度，还有呢，增加无功补偿的容量。嗯，第三， 光伏接入改变了现有电力系统的特征，一些工厂依然采用纯电容的补偿，造成电力系统邪正，无功补偿无法正常工作。解决办法，无功补偿增加消协电抗气，消除邪正。最后，第四点，安装光伏后，特别是光伏容量 与用电容量相接近时，把无功补偿控制器的目标公里数设置为一，让电网测无需提供无功功率。

开门见山，我们今天讨论一下颇受关注的无功率问题。近年来，很多安装光谱的企业会受到电网公司的罚款，即被收取高额的电力调度费，这就是功率因素达不到电网的要求造成的。 在阳光充足的时候，光伏发电系统发电会大大降低电网的电力供应负荷，用电电表显示的有功功率会随着光伏系统的功率增大而减小，甚至会产生光伏发电余电外送的情况。 这个时候如果网内的负载不变，特别是感性负载比较大时，网内原配的无功补偿系统会根据大电网的供电负荷与用电负荷做出错误的指令和动作，导致网内无功功率比例上升，从而导致功率因素减小。下面带你解决这个问题，点个赞，收藏 起来慢慢看！第一，注意光伏并网点的选择，将光伏发电的接入点是在原蜈蚣补偿设备的前端一点，这样可以充分利用原蜈蚣补偿系统降低投资。 第二，如果现场没有条件在无功补偿设备的前端并网，就需要另外在光伏电站的输出册为这套光伏发电系统安装专用的无功补偿设备来满足电网的需求。 三、我们国际瓦特的工商业光伏离变器都具备百分之二十左右的功率因素调节能力，对于网内光伏发电的安装容量较小，且网内感兴趣的较少，系统 可以通过逆变器直接来提供部分务工补偿。还有什么想了解的行业问题，请留言告诉我们，下期为你解答。

这次又是光伏并网后功率因数降低的一家工厂，这家生屏障制造公司为了确定是否是光伏并网引起的功率因数下降，并解决这一问题，找到了我们。这就是光伏并网柜。技术小哥对光伏并网柜和蜈蚣补偿柜不同工况下做了检测，检测发现光伏发电向变压器松电时， 控制无功补偿柜的控制器无法工作，导致整柜无法正常进行补偿。在没有无功补偿柜的作用下，光伏发电量大于等于用电设备所需的用电量时，电网测功率因数降为零。当光伏发电量小于或接近于所需要的用电量时，电网测的功率因数也会降低。所以为保证无功补偿设备的正常运行， 避免因为功率因数过低造成电费增加，技术小哥给出了两个解决方案。小南已经将解决方案的优劣比较放在屏幕上面了。如果你有光伏并网造成的功率因数问题，会选哪个呢？关注收藏一下，不然就找不到了。方案确定后，我们继续讲。

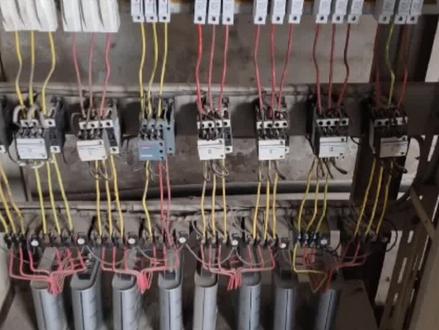

被供电局罚款了，老板把我叫过来测一下这个蜈蚣补偿柜。我们呢先把万用表打到电流上，直接掐电流， 一般只要电流没问题啊，这个就是这一路就是没事的啊，这个电流不行，如果电流不行的话呢，我们就从上面挨着往下测电压，一一点一点测下去， 这个这一路电压不行，肯定是保险丝烧掉了， 看才二十伏左右，另外两项是没问题的，你看电流这两项也没问题。电流只要没问题，电压 肯定是没问题的，这一项就是保险烧了，我们一会再给他换，再继续往下撤， 这个十九万左右都是十九万， 这个是 a 项不行了，我们再给他测下电压，确定一下是保险烧了还是下面出点不好。 一般这种贵的呢，反正就这么几个问题啊。这个估计也是保险烧了， 一般这种柜子就这么几个问题，要么保险烧掉了，要么接触器触点不好，要么就是下面补偿电容坏掉了。 这两个可 刚这个和刚才那个都是保险烧了，这个更厉害，一点电流都没有，会不会是电容烧掉了，我们测下先给他测下电压看看， 没电压，这个也没有。那不会三项保险丝一起烧掉了吧， 那这个问题挺严重啊，如果三项一起都烧掉了，那估计下面的补偿电容也肯定是有问题的， 二十二安这个电流才是正常的，二十二点五 路也没问题。像维修这种补偿柜呢，一般直接上去你就直接掐电流，电流正常的话你就不用去测了，肯定没问题，电流不正常再去测电压， 电压如果再不正常的话再去测电容，这是一个维修的顺序，如果你上来就去测电压的话，嗯，如果电容坏掉，电压也是正常的，他可能就没有电流，所以说你还是要去测电流， 因为那现场没有配件，我们先就没法换。现在呢带大家看一下这个 补偿电容的名牌，他的一些参数，这个呢是十五千伏千法， 他的额定电流呢是二十一点七，所以说刚才那个十九点几呢，稍微有点低，但是也可以，那个二十二呢属于正常的。 更换这个电容的时候一定要注意，他这里标准的断开电源五分钟以后才能触及电容， 也就也就是说啊，我们拉掉闸以后，必须要待五分钟以上才能去拆这个上面的接线，或者呢你直接用一条接地线给他通到大，引到大地放一下电才行。 好了，我的分享就到这里了，谢谢大家的观看，喜欢的朋友请点点关注。

对于光伏病网，有些老办法就是将病网点迁移到无功补偿取样点前端，这种是之前还没有光伏专用无功补偿控制器的无奈之取。这个办法有个弊端，就是不能解决光伏反送的时候无功补偿问题， 除非企业能全部销纳掉光伏发的电，但这就没考虑到企业节假日或者因其他情况下的减产停产，只要企业减少用电负荷，就会出现到送电， 这时候在病网点下口的取样护杆器就取不到电流或者全部的电流信号，必然会出现蜈蚣补偿不到位而造成蜈蚣罚款。

大家好，今天我们来谈一谈光伏并网发电之后电容补偿存在的问题与解决方案。 呃，因为随着我们国家加大新能源的这个投入之后啊，我们光伏并网发电这个现场呢是越来越多。呃，但是呢，就是说光伏并网现场发这个并网之后呢，所产生了一种一个现象，就是说原来电容补偿 这一块容易产生立条费，有的数额较大的可能说这个上万，额度小一点嘛，可能几百几千都有。今天我们来就来谈一谈这这一块。 首先呢我们来了解一下光伏并并网发电，那么光伏并网发电呢，有两种并网方式， 一个呢就是说在高压测进行一个冰网，在高压测十千伏通过变压器升上去进行一个冰网。另外一个呢是在这个低压测低压四百伏这一块进行一个冰网。 那么我们高压测我们这一块就不不去着重讲这一块了，我们主要讲一下就是说这个低压测的平网啊，低压测四百伏平网，那低压测四百伏平网呢，有两个位置，一个呢是在总近线测， 总经线测的话是在这个电容柜取样很多，我们很多很多工程人员，他会将这个并网点并在了电容柜取样互感器的上端。 另外一个呢是在这个低压的一个出线侧，或者说在负载侧等等等啊，包括有的现场可能， 呃，施工原因的问题啊，局限他可能会就地并在了这个车间负载侧也是有可能的，因为不可能每一个现场都能并到这个总进线侧去。 那么蜈蚣补偿柜呢？然后当我们并完这个并网点之后啊，正常使用的时候，那么这个蜈蚣补偿柜的状态是什么样子的呢？首先第一个啊，如果说我们并网点并在了这个总进线柜的话，总进线侧， 那么由于电流的方向是不变的，因为电流的方向都是从这个变压器测过来的，变压器测的，这因为他互感器并在了互感器上端，那么并在了互感器上端的话，就是说这个，呃，这个 电流的话跟从变压器过来是一个方向，是一个位置，所以这个控制器啊，是依然能够正常补偿的，控制器是可以正常补偿的啊，这是一个。那么第二个呢，如果说我们并在的出线侧跟负载侧，或者说哎，现场有一些局 这个局部原因，或者说这个总机箱柜不能并并不了之类的。那么当光伏发电的时候啊，光伏发电他小于这个社会用电量的时候，电流方向是不变的， 因为光伏发的电都被这个设备所用掉了，消耗掉了，所以他这个电流方向啊，还是从这个 brt 侧过来的。 brt 侧过来， brt 侧过来，那么这个依然是从 brt 过来，那电容柜他依然能够正常补偿的， 方向是正的，有功无功都是正的啊，现在这个现象呢，还是处于第一象限，那么这个情况还是处于第一象限，那我们看看第三点，第三点如果说我们并在了出线侧跟负载侧，就是说还是在这个出线侧负载侧啊， 那当光伏发电量大于设备用电量的时候，就是光伏发的多了，我设备用不掉了，那么自发自用余电就上网了，对吧？因为我发发出来的电多了，那肯定要往电网上去，我要卖电吗？那么这个时候呢，有供电流变为 反向，有供电流就会成反向朝着 b r 七侧去了，也就是说刚刚我们是从左往右的，那我们现在呢，是从右往左去了，反向电流了，从 b r 七 侧去呢？然后此时我们处于第二象限了，也就是有功道送了，有功道送的话，如果说我们无功为证的话，那我们这个有功的话， 那我们目前就处于第二项线。那由于互感器的方向是为固定位，那我们互感器呢？肯定是固定在那边，他这个位置呢？ p 一 p 二，我不可能变来变去的，对吧？他是固定位，所以此时电容柜上的这个蜈蚣补偿控制器啊， 哎，他就不能正常正常补偿了，常规的控制器他就不能正常补偿了。呃，为什么呢？他会就是说显示一些，就是说功利因素为负值， 显示公里因素为负值，或者说报一些故障代码等等等。哎，这个是第三种情， 那我们第四种情况呢？什么原因呢？是如果说病在了出现测，如果还是跟这个第二、第二个、第三个是一样的啊，病在了出现测，那当光伏发电量刚好等于用电量的时候。哎，我，我可能有的时候就比较巧啊，我发电量刚好等于用电量， 那这个时候呢，就处于一个临结点状态了，也就是说我控制器是取不到值了，我就处于轻载状态了，那这个时候的控制器也是无法正常工作的，因为我有功，我取不到有功了，那我有功的话，就是说处于一个就是说临结减状态， 所以这个时间呢，控制器也是没法正常工作的，比如说这个，这几点是我们光伏并网之后，我们电容柜都会存在的一个问题啊啊，下面我们来看看 光伏兵网之后出现立条费罚款的原因。那我们光伏兵网之后，因为电容柜不能正常工作了，所以他会存在一个立条费罚款，那什么原因呢？首先第一个，我们要明确一下，不管哪种兵网点都存在被罚款的几率， 也就是说你即使并在了取样互感器的上端，它也是存在被罚款的几率的，而且这个几率也是比较大的。 第第一点，首先在光伏病网没有病网之前呢，哎，这个原因呢，是这样啊，没有。首先在光伏病网没有病网之前， 这个设备运行所需要用到的这个有供电量还有无供电量都是从电网过来的，都是从左往右啊， 从电网过来的。那么其次，当光伏病网之后啊，无论你的病网点在哪里，你设备运行时优先消耗的有功，肯定是光伏所发的，对吧？为自发自用嘛。 那么同时设备运行所消耗的无功还是由电网提供的，那因为我有功是这个，我可以用我光伏发的电，但是我无功的话，我用我电机，我在做工的时候我肯定需要无功的，那我这个无功呢，肯定是有电网过来的，那有的朋友他会讲， 那我光伏也可以发蜈蚣啊，那么我们不建议这样操作，因为光伏发蜈蚣呢，会导致两个情况，第一个呢，他会导致一个蜈蚣倒送，蜈蚣在 没有消耗掉的情况之下，他会倒送，因为你也不知道你的设备到底用多少蜈蚣，所以你在调整了裂变器之后，发出来的蜈蚣的话，有很大的几率是要倒送到电网去的，倒送到电网之后呢，这一部分蜈蚣也会 算一个绝对值加到这个蜈蚣电量里去的，所以这一部分还是比较要注意一下的。另外一个呢，就是我光伏发的蜈蚣啊，这一块的话， 我发了蜈蚣之后，我的有功的裂变器有功的这个发电的这个功率就会大大减小，哎，这样的话，所以就是说你发电量减小了，你的经济效益就就就变差了，所以这个就是说我们不建议这样操作的原因。 第三点啊，我们来看看，所以呢，在所有电网有供电量减小的情况之下， 所用电网有供电量减少的情况之下，无供电量却没有相应的减少，这样会导致一个功率因素的就变低了，因为你以前全部用的这个电网的有功，你现在突然你电网有功不用了，你都是用这个，有一部分或者说有大部分 你都是用的电网的有功，你都是用的光伏发的有功，那你这个电网有功减小了，你有电网的蜈蚣没有什么变化，基本上还是没什么变化的，所以这一块功能因素就变低了，所以就这么来的。 那么有的朋友说了，我不管什么情况之下，我即使这个用电网有功 减小了，但是我补偿贵，我看上去公斤数还好的呀，那我公斤数为什么好呢？这个其实其实大多数处于只是一个假象， 即使在冰网点冰在了这个取样互感器的上端的时候，他正常工作的时候，那个时候呢，就是说跟这个下面一样，他只是一个假象，一个表面假象，一个只是 他不知道你光伏你所用的电量里面有多少是你光伏发的点，他会都误认为 全是你电网来的。所以你的因为你取样你取的这个有功的话，是你光伏加加这个变压器的总的有功，所以你这一块的话，你这个功率因素取出来的这个这个这个功率因素值的话，控制器取出来的功率因素值他是不正确的， 跟你实时，哎，电表取出来的一个值是不正确的，不一样的啊。那我们看一下第四点，由于光伏变网之后啊，导致了正反向电流的不不准不确定性，因为有时候可能倒送，有时候他就不倒送， 对吧？以及负载大小的变化等等众多原因，因为有时候我负载大，有时候负载小，哎，也甚至于就是说这个我们有一些现场啊，他存在一个就是说存到送的情况， 就是说他没有负载，我只卖电，哎，现在有这种有有有比较多的这种现象都会导致一个功利因素的一个低下 都会导致。那第五点呢，就是我刚刚说的纯倒送现场，由于没有负载，所以电容柜呢，他也没法正常工作，因为电容柜他要取一个， 呃，有功无功止的，你纯道送现场呢，只有有功，对吧？你没有无功缺口，所以这个电容柜他是没法正常工作的。然后呢？但是呢，那个没法正常工作的时候呢？在咱线路里面又有变压器，对吧？又有这个线 压机，线路里面存在一个线损跟变损，包括铜损、铁损这一块啊，算在里面，所以这一块都会存在一个蜈蚣， 有有有一个正向蜈蚣，蜈蚣的一个缺口在里面，蜈蚣缺口在里面，然后时间长了累积叠加起来就是相当于一部分的一个这个蜈蚣的一个电费。 第六个呢，有个捏边器发蜈蚣导致的，就是说我刚刚上面说的，为什么不建议捏边器发蜈蚣呢？因为捏边器发蜈蚣很容易导 导致一个无功到送，即使现在有一些部分厂家的裂变器啊，即使功力因素设为一的话，他发出来的这个有功的同时仍然会溢出部分无功来，这个现象是普遍存在的啊，因为我们也做过实验。 呃，下面我们来讲讲关于这个光伏现场之这个冰网之后电容柜不能正常补偿或者立调费，这个降低之后的这个解决方案啊， 解决方案呢有两种，一种呢是用 s v g 这个方案，一种呢是将原来的电容补偿柜的这个控制器换成光伏专用的四象限电容补偿控制器。那我们来看看 s。 首先来看看 s v g 方案， s v g 方案呢优点 呢是能够解决正反向的武功缺口，无关需求，他呢能做到无极补偿，也就是说什么意思呢？他可以解决正向武功跟反向武功， 哎，正向蜈蚣吗？就是说我们设备在运行时候所产生的蜈蚣，那反向蜈蚣呢？就是说我下面电容可能过补偿了，或者说呢，我那边去倒送一些部分蜈蚣了，哎，他也能解决这一部分， 然后呢，他还能无极补偿。无极补偿什么意思呢？就是说我无功缺口，因为我电容的话我肯定有个固定值，比如说五千阀，十千阀 等等，那如果说他有一个三千法的一个缺口的话，那我这个五千法肯定是不会投的，对吧？我十千法也不会投，但是这个 s v g 的话，他看你三千法的缺口他就会投， 因为它输出的话它是可以大小可以随便变的。它的缺点呢，就是说费用成本较高啊，这一套下来要好几万，要根据你的一个电容的，呃，一个一个配置的一个容量来的，这一套下来这个费用还是比较高的， 呃，下面我们来再来讲一下，如果说我不用 s v g 方案，我能不能来通过其他的方式来解决，那我们这边着重推荐的就是说像我们公司做的就是这一款光伏专用的一个四项线的一个无工补偿控制器， 那么他的优点在哪里呢？他呢能测一个正反向有功蜈蚣，也就是说你倒送不倒送我都能测出有功蜈蚣来， 哎，然后呢，成本较低，就一台直接的一个接线方式，然后替换性强，能充分现有的一个补偿柜，就是把现在的一个补偿柜的一个控制器换成他就行了。 他一个缺口是什么？一个缺点是什么呢？他的缺点是没办法处理一个反向蜈蚣，也就是说你如果说你线路里面存在反向蜈蚣啊，当然这个情况是有的啊，不是普遍存在，但也会有 如果线路线路里面存在反向蜈蚣的原因就是无非就是说电容电容器反向就是说过补偿过补偿就是说什么原因呢？那是可能是这个，这个 光伏发电之后，倒送之后，原来控制器，原来电容柜控制器，他是头切，逻辑混乱了，没办法正。

啊，大家好，因为有很多学员他问那个无功补偿的一些问题，所以说今天专门跟大家说一下无功补偿的原理，还有就是咱们光伏发电项目中涉及到的无功补偿的问题 啊。首先我画了一个项链图啊，就是呃，咱们上学的时候学的一般是电子二等于电压优除以电流矮，对吧？但是实际中呢，咱们的用电设备它是相对来说复杂一些，它是由电容、电杆还有电阻三部分组成的， 也就是说实际中实际我们的每一个用电设备，可以认为它是一个阻亢，就是 z 等于二加 c 减 l， 它是一个相量的关系，也就是电容是超前电阻九十度，而电杆是之后电阻 九十度啊，这就相当于什么呢？相当于咱们实际消耗的那部分能量 叫有功功率，而呃储存起来的。以，比如说电杆是以磁场能储存起来，而电容是以电厂能储存起来，它是属于无功。而三角形的斜边呢，就是咱们的势在功率，这是一个勾股定理之间的关系， 比如说我们常用的变压器是，比如说是呃一千千伏安，而这个千伏安大写的千伏安，他就是世代功率， 因为我们有功功率是我们实际消耗的，也就是说我们希望有功功率呃占的比较多，而无功功率占的少一些，这个就可以 节省一些我们的呃用电设备的大小啊等等，也可以减小损耗。这是补充蜈蚣的一个原因，也就是我们补充蜈蚣，怎么补充呢？就是 呃，就是怎么补充呢？就是并联电容器，为什么并联电容器？因为我们实际生活中呃所用的设备，比如电机，呃水泵、风机等等，还有那个变压器，他都是呃产，他都是电杆，对吧？ 他都是消耗武功，而我们这时候就需要补充武功，也就是说我们实际生活中是一般都是这个三角形的关系，也就是说 一般都是电容小一点，感他是这种关系，所以这时候我们需要并联系电容来减小这部分的无功的 损耗来抵消他，对吧？这个就是其实就是补无功补偿的，呃， 一个我们为什么要补进行无功补偿的一个呃原理，呃对于光伏发电呢？光伏发电，因为我们光伏发电通常是分小型的，呃，分布式 光伏发电，还有一个就是大的那种上升压电的那种，呃，集中式的光发电，对于低压并网的，像二百二、三百八这种， 因为我们逆变器出来直接连接电网，对吧？通过宾馆会，这时候我们因为我们的逆变器吧，它的性能很好，它出来的电能质量非常高，功利数接近于一，这个时候我们没有消耗我们的电能，很好，对吧？ 这个时候，所以说低压病网的一些项目，我们完全不需要考虑务工补偿的问题， 但是当我们高压病网涉及到一些生涯变的时候，因为我刚才讲过就是变压器，他其实是一个电杆，他会消耗蜈蚣，而我们的一些像交流导线，随着电流增大，他也会消耗一些蜈蚣，比如说对地电容等等等等，这些 这些电容，这些损失，对吧？他也会消无。所以说这个时候一般集中式的光伏电网项目，我们就需要补充蜈蚣，而补偿的补充蜈蚣的设备呢就是 svg， svg 要补充这个设备来抵消我们光伏恋战。呃，生涯变 还有一些，嗯，交流电缆所消耗的蜈蚣，这个就是我们。嗯，涉及到蜈蚣补偿的一个问题，如果你想具体了解蜈蚣补偿，我需要怎么计算？ 我其他的一些具体的计算公式等等等等这些，呃，请点赞留言加关注。

来一个光伏并网现场还是那个普遍的问题，加了光伏并网后，原来的补偿没有办法正常工作，这是他们的补偿柜，用的传统补偿控制器，头切用的是接触器，然后是常规电容，这是光伏并网柜， 我们的解决方案就是在这个边上加了个柜子，放我们的 sv 区模块，同时用的这个 sv 区模块去控制原有的电容，补偿可以保证补偿系统的稳定运行。

近年来，由于国家鼓励发展清洁能源，分布式光伏的装机容量逐年增加。但是分布式光伏接入电网后，各种问题也日益显现。 今天我们就来分析一下企业屋顶分布式光伏并往后无功补偿的问题。我们以某企业光伏发电系统为例进行分析。该企业是自发自用余额上网的模式，并网点在三百八十伏母线上，低压母线上配置有电容补偿柜， 内容是使用接触器头切光伏，并往后功率因数下降明显，天气好的时候在零点四到零点五之间。经检查发现功率因数低时，蜈蚣补偿装置无法正常投运。蜈蚣补偿控制器的采样点在低压进线柜内，采样 方式为单向电压电流方向采样。采样点的采样数据等于电网侧输入功率 s 一等于厂房用电附和 s 二，减光伏发电量 s 三。 光伏发电系统接入后，厂区附和多数由光伏发电提供，特别时候还存在导送电的情况。 采样点采样数据减小或者电流反向。无功补偿装置无法及时投运。有什么解决措施呢？下期分享给你。

很多安装光伏的企业会受到电网公司的罚款，即被收取高额的立条电费，这就是功率因数达不到电网要求造成的。在阳光充足的时候，光伏发电系统发电会大大降低电网的电力供应负荷，用电电表显示的油供功率会随着光伏系统功率增大而减小， 甚至会产生光伏发电余电外送的情况。这个时候如果过网内的负债不变，特别是感性负债比较大时，网内原配的无功补偿系统就会根据大电网的供电负荷与用电负荷做出错误的指令和动作，导致网内无功功率的比例上升，从而导致功率因数减小。下面带你解决这个问题，点赞收藏起来慢慢看！第一， 注意光伏并网点的选择，将光伏发电的接入点设置在原蜈蚣补偿设备的前端 a 点，这样可以充分利用原蜈蚣补偿系统降低投资。 第二，如果现场没有条件在无功补偿设备的前端并网，就需要另外在光伏电站的输出册为这套光伏发电系统安装专用的无功补偿设备，来满足电网的需求。第三，对于网内光伏发电的安装容量较小，且网内感性负载较少的光伏系统，可以通过逆变器直接来提供部分的无功补偿。你还有哪些光伏相关的电能质量问题评论区来聊聊。

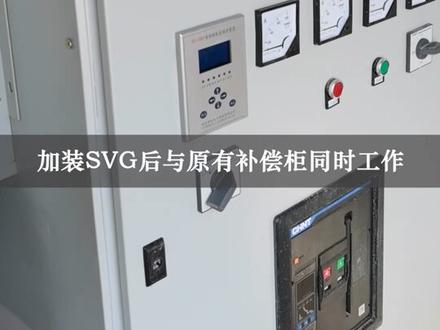

光伏并网后的无工补偿解决方案？这是一家水泥厂，多为电机变频器，用电负荷较高，本来是想引入光伏并网发电来减少企业电费开支，结果 过光伏并网后发现变压器侧的功率因数较低，反而造成一条电费的罚款。我们在光伏并网点加装一台 sv g， 采用壁挂式安装在光伏并网柜边上，加装为思维居后，与原有补偿柜同时工作，避免了功率因素低带来的罚款。

光伏电站无功功率控制电压是衡量电能质量的一个重要指标。电力系统中各种用电设备具有在电压位额定值时才有最好的技术和经济指标。 但是在电力系统的正常运行中，用电放鹤立，系统运行方式提经常变化的，由此引起电压发生变化，不可避免的出现电压偏移。 而电力系统的运行电压水平取决于无功功率的平衡，系统中各种无功电源的无功输出应能满足系统负荷和网络损耗在额定电压下对无功功率的要求， 否则就会偏离额定职。随着光伏并网规模的不断扩大，光伏电站对于电力系统的无功功率平衡及电 电压稳定的作用越来越重要。因此，光伏电站的无供电压控制是光伏电站功率控制的重要内容。一、电压控制要求一、并网点电压偏差光伏电站并网点电压偏差应符合下列要求， 一、通过十六 kv 电压等级接入电网的光伏电站，其并网点电压偏差为相应系统标称电压低是百分之七。二、通过三十五至一百一十千伏电压等级 接入电网的光伏电站，其并网点电压偏差为相应系统标称电压的负百分之三加百分之七。事故后恢复电压为系统标称电压的加减百分之十。三、通过二百二十千伏电压等级接入电网的光伏电站，其并网点 电压偏差为相应系统标称电压的百分之零加百分之十，事故后恢复电压为系统标称电压的负百分之五加百分之十四、通过三百三十千伏及以上电压等级接入电网的光伏电站，正常运行方式下， 其病网点最高运行电压不得超过系统标称电压的加百分之一百一十，最低运行电压不应影响电力系统同步稳定电压、稳定占用电的正常使用及下一级电压的调节。二、电源特性 大、中型光伏电站应具备相应电源特性，能够在一定程度上参与电网的电压和功率调节，应符合下列要求，一、大中型光伏电站电压调节方式包括调节光伏电站的无功功率、无 公补偿设备投入量以及调整电压器的辨比等。在接入设计时，应重点研究其无公补偿类型、容量以及控制策略。二、对于专线接入公用电网的大、中型光伏电站，其配置的荣幸无公容量能够补偿光伏电站满发时站内汇集系统 主便压器的全部感性无功及光伏电站送出线路的一半感性无功之和，其配置的感性无功容量能够补偿光伏电站送出线路的一半充电无功功率。 三、对于 t 接于公用电网和接入用户内部电网的大、中型光伏电站影响距项目工程的特点，结合电网实际情况论，正期配置无工装制类型及容量范围。四、对于通过汇集系统升压至五百千伏或七百 五十千伏电压等级接入公用电网的大、中型光伏电站，其配置的容见性无功容量能够补偿光伏电力站满发时站内汇集系统主便压器的感性无攻击。光伏电站送出线路的全部感性无功之和， 其配置的感性无功容量能够长，光伏电站送出线路的全部充电无功功率。三、 功率特性小型光伏电站当做负荷看待，应尽量不从电网吸收无功或向电网发出无功，应符合下列要求， 一、有功功率调节性能暂不作要求。二、输出有功功率大于其额定功率的百分之五十时，功率因数应不小于零点九八，超前获至后。三、输出有功功率在其额定功率的百分之二十至百 分之五十时，功率因数应不小于零点九五，超前或滞后。二、无供电源和无供容量一、无供电源一、 基本要求一、光伏电站的无供电源包括光伏并网逆变器和光伏电站集中无功补偿装置。二、光伏电站应充分利用并网逆电器的无功容量及其调节能力。当并网逆电器的无功容量不能满足系统电压与无功调节需要时， 应在光伏电站配置集中无功补偿装置，并综合考虑光伏电站不同发电能力和接入系统后各种运行功况下的赞态、动态过程，配置足够的动态无功补偿容量。二、响应时间一、光伏电站的无功电源应能够跟踪光伏发电 功率的波动及系统电压控制要求并快速响应。二、光伏电站的无功调节需求不同所配置的无功补偿装置不同，其响应时间应根据光伏电站接入后电网电压的调节需求确定。 光伏电站动态蜈蚣响应时间应不大于三十毫秒。二、蜈蚣容量一、基本要求 一、光伏电站的无功容量应满足分电压层和分电区基本平衡的原则，无功补偿容量应在充分考虑优化调压方式及降低线损的原则下进行配置，并满足检修备用要求。 二、光伏并网逆电器功率因数应能在超前零点九五、滞后零点九五范围内连续可调。二、无工容量配置一、光伏电 电站的无工容量配置应满足 gbcst 一九九六四二零一二光伏发电站接入电力系统技术规定的有关规定。二、光伏电站配置容量范围应结合光伏电站实际接入情况， 必要时通过光伏电站接入电力系统蜈蚣电压专题研究来确定，计算时应充分考虑蜈蚣设备检修及系统特殊运行公况等情况。三、运行电压适应性 一、在电网正常运行情况下，光伏电站的无公补偿装置应适应电网各种运行方式变化和运行控制要求。 二、光伏电站处于非发电时段，光伏电站安装的无功补偿装置也应按照电力系统调度机构的指令运行。三、当光伏电站安装并连电 抗气电容器组或调压式无公补常装置，在有罔顾赔或是扛情况下引起光伏电站并网点电压在高于一点二被标称电压时，无公补常装置容性部分应在零点二 s 内退出运行，感性部分应能至少持续运行五分。 四、当光伏电站安装动态无功补偿装置，在电网故障会议常情况下引起光伏电站并网点电压高于一点二被标成电压时，无功补偿装置可退出运行。五、对于通过二百二十千伏或三百三十千伏光伏发电汇集系统升压制 五百千伏获七百五十千伏电压等级接入电网的光伏电站群中的光伏电站。在电力系统固模引起光伏电站并网点电压低于零点九倍标称 电压时，光伏电站的蜈蚣补偿装置应配合站内其他蜈蚣电源，按照 jbcst 一万九千九百六十四至两千零一十二中的低电压穿越蜈蚣支持的要求，发出蜈蚣功率。三、自动电压控制原理与实现流程 在自动装置的作用和给定电压约束条件下，光伏电站无功补偿装置的功率以及电压器的分接头都能按指令自动进行闭环调整，使其注入电网的无功逐渐接近电网要求的最优质，从而是全网有接近最优的无功电压潮流。 这个过程就是自动电压控制 automatic watch control avc， 它是现代电网控制的一项重要功能。 avc 是利用计算机和通信技术对电网中的无工资源 以及调压设备进行自动控制，以达到保证电网安全、优质和经济运行的目的。 avc 应用是通过利用所采集的电网各节点运行电压、无功功率、有功功率等实时数据，实现电网无功电压优化自动控制的功能模块 工作模式分为自动模式和手动模式，并可对光伏电站无供电压原件优先级进行选择和头切。 光伏电站 avc 流程如土五杠七所示，光伏电站的蜈蚣电压控制主要通过控制逆变器和蜈蚣补偿装置 svcsssvg 装置来实现。 首先，根据逆变器控制策略，实时计算可控逆变器的数量以及每台可控逆变器需要调节的无光增量值，然后下发逆变 电器窈窕命令，进行无公增量述职控制。其次，如果计算出的全站无公增量值超出逆变器可调节的总无公职， avc 系统将对剩余无公增量值启动 svccssvg 调节进行无功补偿。 如果站内有多套 svc cssvgavc 系统，会对剩余蜈蚣增量值动态平均协调分配。典型的光伏电站蜈蚣功率控制系统的逆变器与 svccssvg 装置应具备以下功能， 一、逆变器部分一、逆变器总体控制策略 avc 系统计算出全站蜈蚣增量值以后，将所有可调逆变器作为调节对象，提出故障逆变器、通信故障逆变器样本 逆变器等无法调节或者不调节的逆变器，平均计算每台逆变器应该发出的蜈蚣增量值，通过网络将蜈蚣增量值发送至逆变器。逆变器收到蜈蚣增量值后，根据当前时发值 计算出逆变器无功目标直，然后迅速补偿到位。二、逆变器平均分配策略 当本站有多个分区同时运行时，需要具备协调策略，每个分区内部应协调控制所有可调逆变器。逆变器需要实时上送开关摇信、 闭锁遥信以及无功限制时发无功等遥测信息，如图五杠八所视为逆变器平均分配策略。流程。三、逆变器正常状态当逆变器遥测遥信状态正常且无任何闭锁信息，即作为可调逆变 电器，此站 avc 系统将获取到的主战无功目标值平均分配给所有可调逆变器。四、逆变器故障状态如果某台或者某些装置出现闭锁、通信中断或不再运行状态时， avc 系统将会对该逆变器装置实行闭锁，不对其进行 avc 调节，即不对其分配无公址。 五、人工干预每台逆变器设置投入 avc 软压板，可人为设定投入退出，自动调节， 该软压板可以就地投退，也可以远方投退。逆变器相关接口信息建表五、杠九、二点 svc slashsvg 装置部分一、 svcsssvg 控制策略 svcsssvg 装置接受 avc 系统 蜈蚣指令值以及调度下发的电压上下线定值，根据下面的策略实现蜈蚣和电压的自动控制。一、当监控高压侧母线的实施电压在全站团锁电压上下线范围之内时， svc cssvg 装置 接收 avc 系统下发的无功指令，进行横无功控制。二、当监控高压侧母线的实时电压在全站闭锁电压上下线范围之外时， svcsssvg 装置自动转为横电压控制，快速调节设备功率， 把高压侧母线电压尽量调节回旋站闭锁电压上下线直范围内。三、 svccssvg 装置的投入、退出以及 svccssvg 所连接开关的分合有 变电站运行人员进行操作， avc 系统不进行遥控，如土五杠九所视为 svg 稳态控制流程。二、 svccssvg 控制分配原则当本站有多套 svcssvg 同时运行时， 需要具备协调策略，每套 svcsssvg 需要上送本设备当前的运行状态、闭锁信息等相关遥测量和遥信， avc 系统实施检查每套 svcsssvg 的运行状态。三、 svcsssvg 正常运行情况 当多台 svcsssvg 都处于正常运行状态并且无闭锁信息时， avc 系统将计算出的无光增量值按照所在测母线电压时 疫情况发给 sbcsssvg 装置进行动态补偿，按照不常方式或者无光增量制方式实现多台 svccssvg 轮流交替平均调节， 预判某段所在侧母线电压调节后会发生越线闭锁该侧母线 svcsssvg 调节四、 svcsssvg 日常运行情况 如果 svccssvg 装置出现闭锁或不再运行状态时， avc 系统将会被该套 svccssvg 装置实行闭锁， 不对其分配。无功指将 svc cssvg 总无功设定值分配给其他正常运行的 ccsssvg 装置。当某套 svcsssvg 通 通信中断时，此站 avc 和调度 avc 主战都收不到该中段设备的运行状态，无法判断通信中段 svccssvg 的当前无功补偿。状态，将闭锁所有 svccssvg 的调节， 当故障 svccssvg 通信恢复后，此站 avc 将重新进行所有 svccssvg 的平均分配。 avc 系统调节式考虑主变压器高压侧无供电压，某个 svccssvg 异常 闭锁全部 svc cssvg， 但不需闭锁。逆变器无功调节，逆变器无功调节是否闭锁是由逆变器部分判断。五、人工干预 svcsssvg 设置软压板，通过该软 压板实现本套设备的投入退出软压板可以就地投退，也可以远方投退。 svc cssvg 相关数据 svccssvg 上送给 avc 的数据建表五、杠十 四、光伏电站 avc 胸配置及控制原则一、配置原则一个光伏电站原则上需配置无功功率控制系统及厂站 avc 系统， 光伏电站逆变器需具备无功调节能力。二、光伏电站分期建设，在同一并网点并网的各器逆电器及无功补偿设备均需接入其 avc 系统。 三、光伏电站分期建设，各期不再同一并网点并网的每个并网点加装一套 avc 系统，接入相应 的逆变器及无功补偿设备。二、控制原则一、一百一十千伏升压站仅有一家光伏电站上网的，其有在调压的升压变压器需接入该站 avc 系统进行协调控制。二、 光伏电站内 avc 控制策略为先充分利用逆电器无功调节能力，要求输出的有功功率在百分之十至百分之一百十，光伏并网逆电器功率因数应能在超前零点九五、滞后零点九五 范围内连续可调。在调节升压变电站动态蜈蚣补偿设备正常情况下，动态蜈蚣补偿设备应保留合理的蜈蚣储备玉度，以应对故障情况。三、调度主站 avc 下发控制指令为光伏电站并网点母线电压的空 指目标指在外部电网运行正常情况下，全站 avc 系统调节到位时间应不超过两分。 调度主站 avc 系统与油站 avc 的信息交互方式建表五杠十一、四、光伏电站内 avc 控制策略要充分考虑各台逆变器的机端电压合格， 在机端电压合格的基础上，通过调控电站内蜈蚣设备，追随相关调度主站 avc 下发的母线电压指令。 五、光伏电站三百三十一百一十千伏汇集站的高压侧母线电压由调度 avc 系统直接调控，其主编压器、分接头和动态无功补偿设备均需实现远方控制。汇集站与调度 avc 主站通过汇集站综合自动化系统交互 数据，交互数据内容建表五杠十二、六、光伏汇集站 svcsssvg 的控制模式 调度 avc 主站向 svcsssvg 装置同时下发电压上下线值和蜈蚣指令值， svcsssvg 装置应能够实现蜈蚣和电压的协调控制。控制模式要求如下， 一、当监控母线的实时电压在下发的电压上下线范围之内时， svcsssvg 装置按照接收的无功指令进行无功功率调节。 二、当监控母线的实施电压在下发的电压上下线范围之外时， svcsssvg 装置自主调节设备无功功率，把母线电压控制在上下限制范围内。五、光伏电站 av 力接入济条式基于智能电网调度技术支持系统的光伏电站 avc 系统包括调度 avc 主站和光伏电站 avc 子站。 光伏电站 avc 子站需要完成调试工作并按要求投入运行。光伏汇集站需要完善 svcssvg 装置功能，并与调度 avc 连条并投入运行。一、光伏电站本体 avc 接入即调试。 一、光伏电站 avc 子战准备工作一、 avc 子战应按照主战提供的与调度主战 avc 应用的接口规范，修改完善子战装置软件功能， 能够接收主站系统 avc 用下发的指令准确解析并执行，能够上送主站系统 avc 用要求的信息二、 avc 子站按照接入时间要求提前将信息点表提供给主站。二、与调度主站 avc 通信测试 光伏电站应向主站提供光伏电站远动装置与调度主站 avc 应用的通信参数，调度主站技术人员完成主站实时库及 avc 建模工作。光伏电站与调度主站 avc 通信通道和通信接口测试应向调度申请。 实验时 avc 主站与电站 avc 此站电站远动装置配合核对上送和下发的数据，保证通信正常， 由主战 avc 技术人员通过人工质数方式将指令下发到光伏电站子站，子站核对是否能够正确解析光伏电站，做好测试记录。三、于调度主站 avc 开环测试主站与子站人员核对母线电压值当前蜈蚣设备的量测值，确保数据准确无误后，由主站 avc 技术人员通过人工质数的方式下发母线电压的窈窕设定值， 测试光伏子站在相应的时间内母线电压是否能达到设定值，记录测试结果。四、 与调度主站 avcb 环测试开环测试完成后，子站 avc 将子站投入到远方控制主站 avc， 实现闭环测试。二、四、 h 五、光伏电站 avc 系统通信协议及交互信息要求 一、通信流程光伏电站 avc 通信流程如土五杠十、琐事二、此站上送信息量建表五杠十三、二、光 光伏汇集站 svc cssvg 接入调度主站即调试。一、光伏汇集站准备工作光伏汇集站 svc 装置厂家按照主站提供的与调度主站 avc 应用的接口 规范修改完善子战装置软件功能，能够接收主战系统 avc 应下发的指令，准确解析并执行，能够上送主战系统 avc 应要求的信息。二、 与调度主站 avc 通信测试变电站、光伏汇集站应向调度主站提供变电站远动装置与 avc 应相关 sbc 装置的通信参数。 调度主战专业人员完成主战系统数据库创建及建模试验前，光伏汇集站申请 svc 装置与调度主战 avc 通信 通道和通信接口测试实验时， avc 主战与电站监控系统 svc 装置技术人员配合核对上送和下发的数据，由主战 avc 应用专业人员通过人工质数方式将指令下发到电站监控系统， 查看相应设备是否能够正确动作。三、光伏汇集站 svc 装置一、 此站上送信息量建表五杠十五三、调度 avc 主站下发的命令通过调控机构调度主站系统，转发流程如图五杠十一所示。

无公补藏中常见问题有哪些？一、过补和欠补二、频繁头切问题三、斜拨问题首先我们说一下过补和欠补的问题， 补偿容量不够导致欠补，电容器容量衰减也会导致补偿不足，功率因素不达标，还有电容器匹配不合适，精度不达不到，按需就补，所以不是过补就是欠补，并且频繁投结容易损坏元气件。 二、头切频繁问题控制器延时时间没有调好，延时时间过短，头切频繁容易损坏， 延时时间过长，该投时不投，该切时不切，补偿效果不好。三、斜波问题现在用电问题都很多，比如电子中频、电频直流等设备会产生斜波，斜波会使电 电流、电压放大，损坏电容器接触器，符合开关、断肉器等，严重时会引起火灾及用电设备。解决方法，一般斜拨不大的话，提高电容器的电压等级，斜拨严重就需要匹配绿波装置。

大家好，我是电工老宋，低压配电池的低压电容补偿柜，如果公里饮水补不上去，这会被罚款的。你看这里现在电流就是非常小，还没有五十个电流，但是公里饮水表显示补偿到零点九八， 这是非常合适的。今天咱们说一下补偿工龄水补偿不上有几个原因，自动无功功率自动补偿器没有设置好，设置我们要设置他的投入明线，投入明线就是说这个功利水到多少他要投入， 一般我们设置是零点九，低于零点九或者零点九就要投入点容器，如果我们计算的功率水偏低，咱们就要设置这个投入门线，零点九三或者零点九六，零点九五都 可以，就不要设置零点九零了。还有这个切除明显，设置这个切除明显就是说公里数补偿到几，比如说零点九八就要切除咱们设置到零点九九，还有就是电压高不补偿，哎，设置电压，这有一个 哎，国亚明线的看见没有？有的表，有的红绿水表是车辆三百八十伏的，有的这个表是车辆二百二十伏的，像 这个表就是车辆二百二十伏的，二百二十伏我们的过眼门线如果他玻璃水没有补上去，我们就要 把过压门线设置的高一点设置成两百三、两百四，有时候有可能设置到两百五，如果是三百八十伏的补偿控制器，咱们就设置四百一、四百二、四百三 就可以了。还有一个问题，当出现电容全部投入运行的时候，这公里饮水表显示零点九零，不是零点九二或者是零点八九五的不理想， 就检查电容器的好坏了，我们这个电容器检查的好坏，首先我们要看一下这个交流接触器的触电烧坏了没有，还有看看这个电容器五包了没有，再用钱用表 连一下这三根线的电流，呃，师傅和这个电容器的额定电流相互，如果差的太多了，这个电容器容量低了，就要换电容器了。 我们看了就是所有的电容器都是好的，连了电流这三根线的电流都是一样的，和他额定电流非常接近，就证明是我们的电容器，呃，数量装的少了，就要 机主电容器就可以了。还有就是咱们的变压器用电量太小，只用电负荷太小不补偿，这怎么办？我们就可以手动来投入运行，手动一组两组就可以了，把它调到手动运行， 当咱们复合大了，然后再调到自动运行就可以了。还有一个不补偿的原因就是单相用电复合太大不平衡，就是负债电流不合，这个智能补偿器取样电流死机相电。

让企业用电更安全更高效。大家好，我是电器公司于良中，今天继续分享某企业安装光伏后出现功率因素不足的案例。这个电器上是一千六百千环的变压器，安装光伏后出现了公里数只有零点八三，每个月有一万二的罚款。在他的配件里 啊，有功复刻基本上是在一千两百千瓦比较稳定，经过无功补偿之后，他的公里数达到零点九五。那他这边的光伏的话实际上是八百千瓦。我们在现场查找的时候发现了所有的补偿已经全部投入，因为实际的补偿量应该不到六百。那这时候由于他的光伏是在 标记出线侧接入，所以说这边的蜈蚣补偿控制器的采样并没有包含光伏。光伏的发电量占整个用电量的比重是比较大。所以说在供电局计量测计量的时候，计算供应数需要八 光伏发热垫的有功减掉。那当这个负载是一千两百千瓦，这里的蜈蚣是四百的时候，他的攻击数是零点九五。那反过来，当光伏投入，他的有功加上只有四百，蜈蚣依然是四百，这时候攻击数只有零点七一。那这样的话， 每月平行下来，他的公里数相对来说就会降低。解决办法第一个呢，在变压器出现侧增加总的电动互感机器，或者把 光辐射加一个护板器，把这个电流信号引入到无功补偿的控制器。第二电有的无功补偿的容量不够，在车间增大一台三百千阀或者更大容量的无功补偿柜，经过改造之后，这个现场的功率度重新又达到零点九五以上。

光伏并网的蜈蚣补偿解决方案，客户加装了的光伏太阳能板，但是出现了利掉电费罚款的现象，我们通过电能质量检测，然后配置了这套禁止蜈蚣发生器 svg 的整柜方案，可以实现容感性的无极补偿，同时还可以进行斜波治理，目前功率因素稳定，后续不会再有立条电费罚款。
