西门子802d车削循环教程

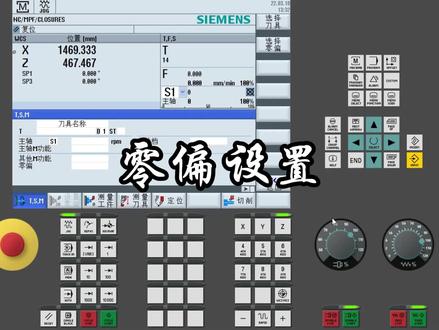

大家好，今天我们讲一下西门子八二八 d 速控车床的一个鳞片设置，首先需要设置鳞片，需要在手动模式，我们点击这个手动模式啊， 大家看一下这个设置里面这个按钮是挥出来的，我们点击这个按钮 提示不允许在基准框架中设置鳞片，也就是我们现在是基准框架中，我们要怎么样才能设置呢？我们把这个鳞片啊这个选项基本参考取消，选择一个机五四的一个鳞片，嗯， 按这个循环启动键，这样的话我们这个就启用了 g 五四这个鳞片，只有在这个某个鳞片中 才能设置这个鳞片。好，我们如果我们以 g 五四这个坐标系为零点移动，我们这个 x 和 c 轴 达到我们所需要一个零点的位置，或者用手雷啊摇到我们这个，要想设定这个零点的位置啊，再设定零篇， 我们如果要把当前坐标值设为绝对坐标值的零，那我们可以直接写 s 等于零啊， 如果这样也是零点这一点零，这样的话他的鳞片就设好了，鳞片在哪里看？我们 我们可以通过点击 off 写的这个按键，点击这个零篇可以看到啊，我们这个计划室里面有 五六七点二五，五二点二六啊，这就是我们，嗯，刚才射出来这个啊鳞片，这就是我们西门子八二八 d 数控车床的一个鳞片这个设置。

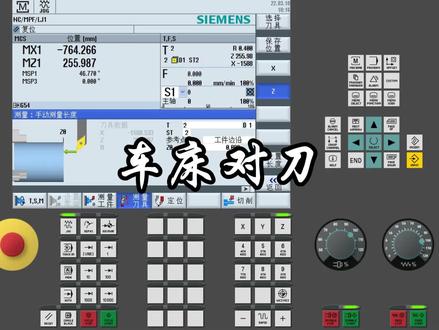

今天我们讲一下西门子八二八 d 速控车床的一个对刀，首先对刀要打在手动模式，按下这个锯个键，再选择测量刀具手动， 如果我们要对一号刀，选择刀具一号刀确认看一下提示，按一下循环启动键， 把一号刀吊一下。接下来啊，我们要把主头转起来， 主轴五百转正转，循环启动，看下主轴 五百转转起来了。好，我们再回到刚才测量刀具手动对刀的一个画面啊，我们对刀有两个方向，一个是 x， 一个是 j， 我们先对 x， 对 x 的时候，我们用这个寸动模式或者是手雷摇动 x 轴，把这个弓箭的外筋侧一刀。 好，我们这是用青龙鱼下来， 假设在这个位置，我们把这个 x 方向切一刀圆，接方向退出来，再诅咒停下来， 可以按这个复位，让主轴停止转动，用这个油标卡或千分纸测量一下这个 弓箭的外径直，假设我们这个车单的外径是五十，我们在这个 x 零这个位置输入五十， 按下回车键，或者按下硬铺的键确认，再点击设置长度， 这个时候会得出来一个一百四十五点二， x 好像一个字，这就是我们对刀对出来的一个字，我们可以通过点击刀最偏字，一号刀长度啊，这个位置可以看 到一百四十五点二，这就是我们对刀对出来的值。同样我们再对这方向，我们先让主轴再转起来， 五百转正转，启动测量刀具，手动，选择注意方向， 再用秤洞或手雷摇动这个刀具，接触这个弓箭的一个端面， 沿着这个 x 方向把这个空间端面拆一刀，再从 x 方向退出去，这些方向保持不动，如果我们加这个端面，这个位置设为零点，我们在 c 零这个位置输入 零，按下音铺的再点设置长度。好，这个时候我们得出来一个值，二百五十五点九八七啊，那么这个值就是我们对刀对出来的一个 z 方向的一个长度值啊， 其他的刀具也以此类推，这就是我们西门子八二八的这个数控车船的一个对刀。

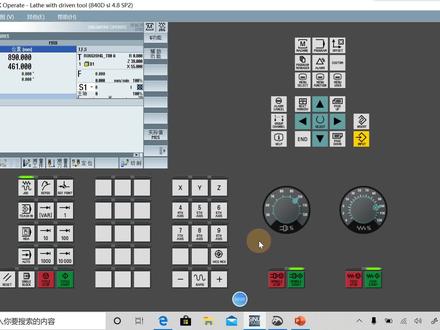

哈喽，大家好，我是沈阳小李，最近很多粉丝啊，私信我说想要学习一下西门子动车的编程啊操作啊，那么从今天开始呢，咱这个自行车这个课程呢啊，咱就上线吧啊，跟大家讲解讲解， 那么这个现在呢，我这个房车系统呢，是八四零八四零 d 的这个一个顺风车，他呢跟八十八基本都差不多啊，版本 啊，今天咱了解一下子，就是程序的新建以及一个程序的作画，从浅入深吧，是吧，大家不要着急 啊，首先我们按这个键啊，在这里可以新建程序，这里边大家可以看啊，有 nc， 还有本地取名器，还有这个 usb， usb 呢就是优盘了啊，就是咱们往里传程一下就可以使用它啊，我们一般就是手动编程啊，就是程序都放到 n 七这个界面里， 那么我们这个程序进入就是说新建这个一个程序是放到这个文件夹还是放到这个文件夹呢啊？因为我们看这个文件夹是零件程序，这是弓件程序啊，他俩这个之间的区别是什么？ 你比如说咱想加工一个工件啊，只装下一次啊，车一次啊就完成了，那么我建议你，建议你啊就放到啊另一件程序里边， 如果说这个程序有很多次啊，庄稼啊，正反面方面，正面啊，你就可以放到这个弓箭文件架，那么他这个大家看看他区别啊， 在这里呢，你就可以说，比如说在共建文的家里下啊，咱可以新建，新建呢他就会要求你建一个目录，目录就是这个共建的名称，比如说咱们这个共建名叫 哎哎哎哎啊，这是小雪，哎哎哎啊， 点击确认这功夫呢，他就告诉你可以建立主程序，就说在这，哎，有文件夹一下子建立一个主程序，他默认呢，跟你这个文件夹同名，大家就可以在这里边啊，比如说 可以给他删掉，就说 a e 就是 e 区啊，我们加工就说一面给确认，那么再返回大家看啊，就是说在这工件文件 加一下，咱新建了一个文件夹，这里边就有一个程序啊，我们可以再建，再建这个这代码，这个这就是主程序啊，这个目共呢，就是说在文件夹里还能建一个啊，文件夹，那我们就可选择这个啊，选择 第一第二个程序啊，我们再返回大家看了吗？这就是啊，就说一个弓箭下啊，就可以很多个程序的情况下，你就可以在这个弓箭底下建立这个程序， 这样式的就是我们啊，只要一看文件加名就知道找这个这个红线的，跟他相关，这个程序都在这里啊，就是说我们找起来非常的方便啊，但是这个零件程序就不行了，零件 程序里边他是不能新建啊，程序程序，这就是文件加大，只能是建程序，所以说那么只有一个程序的情况下，我们建议大家就在这零件程序这里啊，你看大家点击这里， 他就不能建建立这个程序程序文件啊，这个母乳，不是啊， 那么好，那么我们啊在这里再新新建一个吧， 新建给新建一个程序，给大家讲解一下，比如我们新建一个哦，啊， 零零零二啊，这个程序，那么这个程序建立之后啊，我们必须就说，呃，很多刚开始接触的小伙伴不知道， 第一刚开始写上其实很简单，都有固定的模板啊，第一段我们都要给这个程序这个一个状态，机床，这个状态一个初始化啊，那么我们这个初始化啊都有些哪哪些代码呢？大家跟大家一起了解一下啊， 程序初始化指定啊，在数控加工程序的开头部分，应该把整个程序中需要用到的系统状态全部激活啊，系统相关的代码大家看一下啊，加工平面的选择，这幺七，这幺八，这幺九 啊，这个咱学顺风车的啊，小伙伴啊，咱就知道啊，咱这个顺风车咱就是这幺八平的， 所以说呢啊，就是这 s， 咱就有 s 轴和这轴，所以说咱就是啊十八平面， 呃，十七和十九这面咱用不着，嗯，咱可以看第二个，第二个弓箭最高系的选择啊，这五四，这五五，这五六，这五七，这五八，这五九，这弓箭做作细就是什么概念呢啊，就是这里 零片点击这个啊，这就这五四，这五六，这五七啊，根据系统不同，有的系统还支持这五八和这五九， 咱们正常的 s 值都是零啊，这个最高系的作用就是当你这个弓箭，这个弓箭就说 每一次空间的长短都不一样的情况下，你就可以在这个 z 值里边进行补偿啊，正负值进行补偿，这样式呢，就说你可以不用调，没法 到这个啊，这个刀刀具长度补上了，他都直接的进行一个偏移，所以说运用注射器呢也是非常方便的 啊。第三个尺寸，尺寸单位置的选择，这七幺和七幺零是公式尺寸啊，七零和这七法呢，是英式尺寸， 正常的，咱们大部分现在都在用公制吗？啊，咱就用这七幺或者这七幺零，七一和七幺零的区别是什么呀？七啊，你要是程序里写这七幺，那么你这个 sy 后边这个数啊，跟这这个坐标值啊，他都是公制的，但是 除了啊，这个坐标值啊， sz 啊，除了这个坐标值啊，其余的像什么 f 了，还有这个刀骨了，那都是 精致了，所以说大家一定一定要用七幺零，不要用这七幺啊，这个点大家要一定要注意啊， 那么看完这篇呢，那咱们就是啊，程序就应该开头就应该写这幺八，这五四，这七幺零啊，那我们在这里边就可以写一下 这幺八平面啊，这五次做到细，还有这七幺零， 选择控制尺寸啊，控制尺寸，所有的都是控制的这七幺零 啊，下一个坐标描述方式，这九零绝对尺寸变成还是，呃，这九幺增量是变成的正 长的。这个开始呢，咱都用这九零啊， 就是，呃，根据图纸，根据图纸这个做作细，这个点啊，都是绝对尺寸，这九幺呢，就是相对于刀具当前点一共多少？这是增量尺寸 进给速度的模式呢？是这就四十分进给，这就五十转进给啊，一般车床上用的这就比较多，转进给用的比较多，就是主轴每旋转一转啊，咱这个 s 轴和 c 轴移动多少？ 这九四呢，用的相对少一些啊，这九四一般都是喜床上用的。下一个是直径和半径编程 d i m on， 这是直径编程 d i m 九零， 绝对尺寸直径变长， d i m o f 半径变长，就是说你他指定的这都是你这个 s 轴，这后边跟这个数直径还是半径？ 这个呢？正常咱都用 dim 啊，这个应该因为都是成对默认，默认了，默认了，所以说咱这个一般都不写啊， 下一个就是主轴横线数，这个啊，这九六，这九七，还有利美斯啊，主轴转数这个限制，这个到后期咱讲到横线数前的具体讲吧，因为他这个根据这个初始化，现在咱也用不上啊，咱 后期咱现在就用一个这九零和这九五就行了，那么这个程序咱就可以用啊，这九零 啊，就是说很多刚开始用西门子系统的人呢，就是说啊，很不方便，就是不习惯，就是他这个代码都没有空格，中间都没有空格，瞅着啊， 但是系统执行都是一样的，你可以敲击这个空格，他这有个键盘也有个空格啊，可以敲击这个键盘， 但是呢你不写呢？没有不写空格呢，巢穴都是正常运行的啊，这点大家放心。 那么好啊，那这节课咱就简简单的介绍介绍到这，喜欢的小伙伴呢就点下赞，转下方啊，我们下节课再继续，明天再继续，拜拜。

本次视频主要介绍三百克八十八 d 系统操作单元车床部分。三百克八十八 d 系统操作单元车床部分主要分为两部分组成，系统控制面板 ppu、 机场控制面板 mcp。 系统控制面板 ppu。 又分为操作面板 op 和 cc 全键键盘。机床操作面板主要由机床控制面板 mcp 组成。 三十迈可八十八里。操作单元主要由三部分组成，操作面板 op、 cc 全键键盘、机床控制面板 mcp。 下面介绍第一部分，操作面板 op 操作面板 op 主要由十二部分组成。第一部分，操作区域。第二部分，程序路径和名称。 该区域主要显示当按下循环启动时所执行程序的路径。例如，我们打开一个将要被执行的程序， 点击执行，该区域被修改。第三部分，机床和程序控制的状态，该区域可以看到机床所在的状态。打开程序控制， 选择重新测试，有天线停止 对应符号在该区域显示。第四部分，报警和信息显示行。第五部分，通道操作信息。第六部分，找不到未知毒素，我们可以通过该位置看到 m c s 和 w c s 实际位置。当执行程序时，可以看到每个轴的剩余行程。啊，我们找到一个加工程序，点击执行复位，按下循环启动。 啊，我们可以在区该区域看到 z 轴的送运行程。第七部分，激活零点旋转镜像和缩放的显示。 第八部分， tfs 显示，可以在该区域看到刀具的名称，刀刃号，刀具半径和刀长。在 f 禁给区看到当前禁给速度和实际编程速度。在 s 主轴转速区可以看 看到实际的主轴转数和编程转数，可以通过刻度看到主轴的负载。 第九部分，垂直软件栏第十部分，水平软件栏第十一部分。

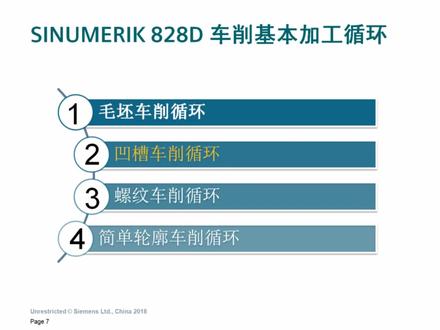

各位观众大家好，现在我们为大家介绍一下西门子八二八的数控系统车学加工相关的基本加工循环。凹槽车学循环 是专门用于车靴外圆或者内孔上的凹槽，凹槽的侧壁可以是垂直的，也可以是带有倾斜角度。 凹槽可以是单个的，也可以是等距离的线性分布凹槽车型循环一适用于车蝎侧壁竖直的，没有倒角，没有圆弧过度的凹槽。 加工参数有安全距离、进给速度、加工方式、加工位置， 槽口基准点的选择，槽口基准点的坐标，槽宽槽深， 每刀切削的最大进给深度， x 和 z 轴的精加工余量，连续槽的个数以及槽的间隔方向和距离。凹槽这些循环二适合于切削 侧壁有斜度，而且槽口和槽底有倒角倒圆过度的凹槽。七个参数和凹槽循环一基本相同，不同之处就是多了一些 朝着侧壁的角度的定义和对槽口和槽底倒角的定义参数。 下面我们来看一个凹槽车靴加工的视力，我们现在在 三十的外圆的根部要车一个宽五毫米，深三毫米的凹槽。 现在我们打开加工程序，光标移动到切槽循环，右箭头打开切槽循环，我们来看一下切槽循环当中的参数， fc 是安全距离， f 是每转进给量，是切槽加工的时候的进给速度。这里我们选择粗加工，所以选择一个三角的标记 切槽的位置，第一个位置表示是外圆槽加工，第二个位置符号表示 我们这个槽的几何位置。参考点在槽口的上端的右侧， x 零和这零就是这个槽的参考点的 x 坐标和这坐标都是绝对位置。 第一是槽的宽度，第一我们用增量的方式来表示， 是指的槽的深度， d 是美刀的切削深度， 由于槽比较深，我们要分剁干刀切下去。 uit 和 uz 是这个槽的精加工的余料 分别是 x 和 z。 方向的 n 等于一的时候，我们选择的是加工一个槽，当然如果你有多个槽的话，你可以选择，比如说我们连续加工三个槽，那么后面就会出现 槽的之间的距离，注意这个距离是有方向的，而且是若干个槽参考点之间的距离。 按下接收按钮，可以看到我们已经自动生成槽加工的程序， 下面我们来看一看这个桃的实际加工的效果。

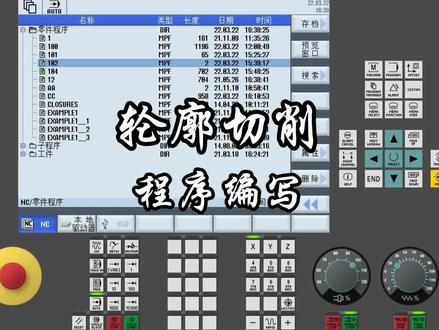

下面讲一下这个切削轮廓，轮廓循环，轮廓循环的话提前先先画个轮廓线，轮廓线的话在这里， 然后新轮廓，新轮廓输入一个轮廓名称，记住轮廓名称可以输入，一二三四都可以，然后输入好之后，然后在在这个他会出来一个界面，然后这个画这个轮廓线， 画完轮廓线这个是代表瑞轴，代表 x 轴，代表这个角度，四十五度角等等，这个是代表圆弧， 然后画完之后按照这个图纸，轮廓画完之后，然后点接收，点接收，然后下面就是轮廓调用。 轮廓吊印的话，我刚才输入二二，然后直接接收，接收完之后，然后拆下轮廓，然后 然后轮廓切削，轮廓切削，然后输入这个二二，然后这些这些都是提前设置好的，然后这个精车精加工，然后直接点接收。

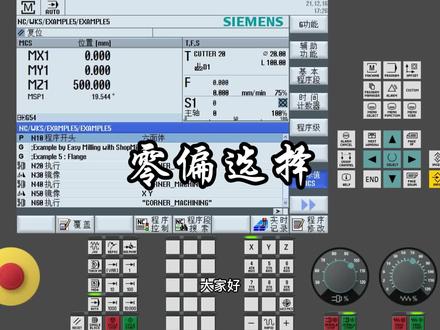

大家好，今天我们讲一下西米子八二八的这个鳞片选择。首先我们再打到手动模式，选择 tsm 这个按键，光标停留在鳞片这个位置，可以 点击关标选择某个零篇九五五，按这个循环启动键执行这个零篇执行以后，在这个状态来了会显示有效的零篇九五五，如果要回答九五四我们可以选择， 那么第五师这个名片有效。如果我们要取消名片回到基本名片，我们会选择基本参考 执行，这样的话这个状态呢就不会显示任何这个礼品相对于我们这个机床走机械的标志，这就是我们这个西门子法拉巴蒂的一个鳞片选择。

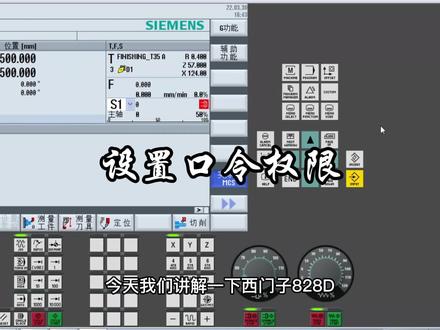

今天我们讲解一下西门子八八 d 数字系统这个权限的一个口令设置，我们点击这个菜单选择按钮，选择调试，在我们这个左画面的右边有一个口令 选项，我们点击这个口令，现在这个访问等级是制造箱，我们删除口令选择确认，可以看一下，我们把当前的一个制造商权限已经删除了，当前的访问等级是钥匙开关零， 这个权限是比较低的，他只能可能执行程序，连这个修改程序都做不到，钥匙他有开关零一二三多个等级， 零的要死权限是最低，三的要死权限最高，但是最高的还是我们这个厂家开发的一个权限的制造上权限。如果我们要设置我们 机床的一个调试的一个制造商权限，我们可以在口令设置口令输入我们的一个制造商权限的口令，三麦子太阳升起， sun s i s e 点击确认，可以切换为我们这个制造商权限， 也可以设置为其他的一个权限。具体的这个访问权限是由西门子官方指定的，这就是我们这个西门子巴尔巴地数控车上一个口令的一个设置和权限的一个设置。

接下来我们一个具体的一个实际案例来分布讲解这个西门子八二八 d 十五分车床轮廓切序编成的一个步骤，我们假设编写如下 如图的一个轮廓程序，一个 fi 五十五的一个毛胚切一个三十和五十的台阶，台阶长度分别为十五和十七。首先我们点击程序管理， 点击新建一个程序幺零三号，点击确定产生一个程序。首先我们要 进行图形模拟的话，我们要随向创建一个毛坯，我们点击其他，选择毛坯 定一个五十五的毛胚，呈端面为零，长度为八十， 深处长度为六十，点击接收，我们把前面这个路这一行删掉， 点击硬扑腾，这是毛佩奇装好了，接下来我们创建刀具，点击编辑，我们可以选择一把刀或者创建一把刀，我们选择一把刀具吧，我们选择一把粗将跟刀具一号刀，点击确定，这样的话我们就选择了 一号刀，你也可以自己定一刀，就啊，像一二三这样也是可以的，我们点击用 pad， 我们调用一号刀具长度补偿， 采用横转数 g 九七，转速一千五百转正转 m 零三 在定位到我们的一个七区的一个位置，纪凌凌 x， 我们毛配数五十五，我们定位到六十吧， c 五个毫米。 好，我们这个视频先讲到这里，下一个视频再讲解一下我们这个轮廓的创建和吊用。
