插完立杆以后就是连接咱们这个第二层的一个水平杆,这要搭两米的, 咱们这个步梯就是第一层起步的第二层这个门头,这个里边要放置到两米的位置,现在咱们是就是搭设一个,先把框架搭起来,然后一会再往上移移位这个横杆。 下一步呢先先铺上踏板,这是咱们一个起步的一个踏板, 咱们这是一个上人的一个步梯,所以说这个横杆呢,他在这个一米五的位置就有点碍事,就要给他往上移一个步距,放到两米的一个位置,就是保证咱们在上下楼梯的时候不磕头, 下一步呢挂咱们这个步梯的一个梯柱,咱们这是一个分体的步梯,优点就是一个拆卸方便。这步梯的斜梁呢,它分一个一个左,一个右。 现在这个步梯是第一步搭完了,咱们现在是这个作为内架上下人的人的通道。咱们这个步梯现在这个是 九百宽高,是一米五的步距,咱们还可以提供这种一米二宽的。咱们这步梯搭完的这个正常是一米八乘以三米六的尺寸,要是一米二的这个踏踏步, 咱们搭完就是两米四乘以四米二、四米二的这种宽度的步梯。要是外架的话,咱们就考虑两米的布局, 因为方便是上下人到那个操作层。现在咱们这个按内架考虑,就是搭的是一米五的布局。现在咱们搭设的是楼梯的这个扶手,咱们就用一米八的斜杆作为这楼梯的扶手,它又可以当扶手,又可以起到这个架体的稳稳定性的一个作用。 打好扶手扶手以后也是把这个削板给它敲紧。
粉丝500获赞2959


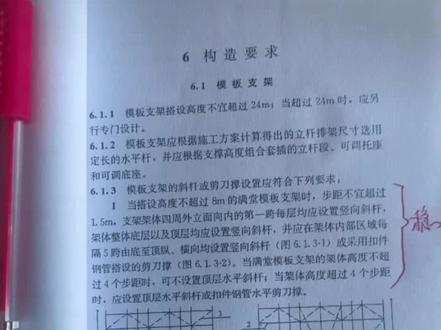

大家好,我今天要为大家讲解盘扣模板支架布置技术。建筑施工中,成叉型盘扣是钢管脚手架很重要,我们会深度解读 j j 美 t 二三一杠两千零二十一行业标准,下面我将带大家详细了解。本次演讲主要围绕盘扣模板支架展开,共包含五个部分, 先介绍盘扣模板支架的定义、价值、适用范围与核心标准,建立基础认知。接着表述设计原理与构造特点,再讲解布置要点与构造要求,然后解析施工工艺流程, 最后强调安全规范与管理要点,保障施工安全。盘扣模板支架全称为成叉型盘扣式钢管脚手架,借标准化构建与圆盘叉销连接,形成稳定的三维空间横架结构。它结构稳定,抗拆免拧螺栓,速度快二翻倍, 适用于高大模板大鹤,在区域也是快速施工和高安全要求项目的首选。本 ppt 严格遵循建筑施工,成叉形盘扣是钢管脚手架安全技术标准, jgg 每 t 两百三十一二零二一, 该标准自二零二一年十月一日实施,替代旧版。它对盘扣支架各环节提出更严更全要求,是施工合规的必要准则,必须严格执行。盘扣模板支架各构建设计精妙。立杆是主要承重件,用 q 三百五十五 b 钢管按五百毫米魔术焊圆盘 横杆连力杆呈水平框架柱钢插头可塑接斜杆,增强稳定性,形成三角单元抗水平力连接盘八孔设计,实现三百六十度连接。新型叉销自锁防松脱可调底座眉顶脱掉垂度和标高螺杆直径有国标要求。盘扣模板支架设计原理有三大亮点, 三角形稳定防变形,轴心受力提,承载模块化连接成整体,其优势突出,安全性高,节点承载力超四十 k n, 搭拆便捷,提速二杠三倍,节约成本,钢材省百分之三十地碳环保,无现场焊接切割。可调底座是保障架体底部水平稳定的核心,能调节垂十度四杆插入力杆大于等于一百五十毫米,外路小于等于三百毫米,可调。顶托用于支撑龙骨和模板,可灵活调标。高 悬臂小于等于六百五十毫米,丝带外露小于等于四百毫米,插入大于等于一百五十毫米,确保施工安全。立杆布置方面,纵横距小于等于一点五 m, 要经计算确定接长必须对接,且接头错开大于等于五百毫米,垂直度偏差小于等于五百分之一, 全高小于等于一百毫米。底部设底座和厚大于等于五十毫米。电板水平杆布置上布局严格,小于等于一点五 m, 扫地杆纵横向设置且距地小于等于两百毫米。 还有 cad 施工生化图展示。布置支撑体系时,竖向斜杆布置有原则,需根据架体高度与轴力设计值间隔二负三跨设置高风险区域,每跨都要设置,且作业架外侧要连续设剪刀撑,倾角四十五度负六十度。另外,支撑架高度大于等于八 m 时, 扫地干层、顶层及中间层水平剪刀撑应竹层设置,宽度六 m 就 m 轻脚同样四十五度负六十度。连墙件直观重要,其作用是连接架体与建筑结构,防止整体倾覆。数项间距小于等于三步小于等于五点四 m, 水平间距小于等于三跨小于等于五点四 m, 且必须钢性连接,严禁用柔性绳索可调脱称也有严格参数。悬臂小于等于六百五十毫米,丝杆外露小于等于四百毫米,插入力杆大于等于一百五十毫米。施工务必遵循。施工前需做好三项准备。 技术上,编制专项方案,必要时组织专家论证,对施工人员进行技术和安全教底。材料方面,严格检验购配件,核查相关报告与质量 分类堆放并防潮防锈。基础准备要平整夯实场地,设排水沟,软土地基,提前加固,确保承载力。 施工要严格执行工艺流程,确保支架稳固,为混凝土浇注提供支撑。搭设遵循先搭后拆、后搭先拆原则,按地基处理等顺序进行。 关键质量控制要点包括用经纬仪或线锤矫正力杆垂直度锁紧节点连接,同步安装连墙件,及时进行阶段性验收施工。拆除作业要遵循自上而下分层拆除原则,顺序与搭设相反,严青同时上下作业, 拆除顺序为防护设施模板、龙骨等。关键管控方面,连墙件随层拆,用绳索传递够。配件控制分段拆除、高差拆除后及时清理保养,确保拆除安全、高效、 安全、规范管理直观。重要材料管控上,购配件进场要有合格证与报告,立学指标要达标,使用中定期巡检标记,处理不合格品。作业准则方面,人员需持证上岗,高处作业要佩戴防护用具,恶劣天气要停工,保障施工安全。 使用过程安全管控很重要。核载控制上要严禁超载,确保核载均匀分布,且总核载不超三 k m 平方,勿挂附加核载安全防护需全方位封闭,满铺脚手板、射栏杆和挡脚板外侧密幕网全封闭,同时关键节点要全面检查,制定专项域案并定期演练。 各位,通过前面的讲解,我们清晰了解了建筑施工安全规范与管理的各个要点,从材料安全管控到搭设拆除作业准则,再到使用过程的安全管控,以及检查机制和应急遇案, 这些安全规范和管理措施是保障建筑施工安全的基石,关乎着每一位施工人员的生命安全和工程的顺利推进。在此特别感谢大家认真聆听本次演讲,希望大家能把这些安全知识牢记心间,在日常的工作中严格遵守安全规范。

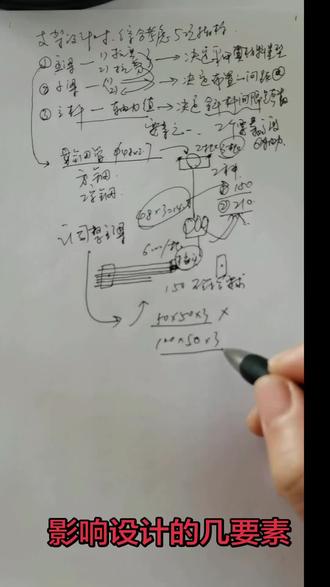

如果还是算不过,那我们用公子钢也可以综合考虑五项指标, 第一个主梁的,这个小梁的,第三个是立杆,主梁的有抗弯抗剪, 小梁的一样的也是抗弯抗剪力杆就是一个轴力,就是轴力值, 这个主梁抗弯抗剪它是决定决定我们采用是什么类型的材料。 小梁抗弯抗剪决定我们布置的间距, 就是小梁的间距。轴力值,它决定我们斜杆间隔的跨数, 这是它,这是轴力值,是我们斜杆间隔跨数的要素之一啊,它有两个要素,这个斜杆间隔的形式有两个要素,我们前面视频里面讲了,一个是高度,一个是它的轴力。 主梁我们一般采用的形式就是钢管多一点啊, 还有用方钢的或者是工字钢的,就是根据现场的实际情况,我们一般用普通钢管的话,昨天我们不是讲这个顶托,它的这个宽度有两种规格吗? 一种是一百五的宽度,一种是两百一的。如果我们放一根能算得过,那我们就选择一根,如果放一根算不过,那我们就放,就选择两根。 如果两根我们还是算不过,我们选择三根都可以,但是两根的时候我们可以选一百五的,选两百一的。如果是选择托内放三根,就托内放三根钢管的时候 要选择两百一的。为啥要选择两百一的?有,有的说四十八,我乘三才十四点四十五公分,够了呀,选十五公分。行啊,实际现场施工过程中,你选一百五的是不合适的。为啥呢?就是我们画一个假如说这是一个顶托, 这是一个平面啊,我们放钢管作为主梁,我们放三根啊,放三根理论上是可以, 你这样是可以放的下的,但是我们这个钢管他基本上是六米每根吗?但你涉及到接头的时候, 你要连接,你连接你这个地方,他这个宽度,你就是用扣件直接的,你这个地方他还是占一点宽度的,所以你如果两个接头或者是三个接头的话,你这个一百五的是不符合要求的, 所以要选,如果放三根的时候要选两百一的,这是一个,如果选三根还是算不过去,那我们就调整调整主梁, 调整主梁的时候点一点,我们慢慢的把这个材料变大,可以试着算一下,我用方钢,就是假如说五乘五乘三的方钢我能算的过,我就用用方钢,如果我们用十乘五乘三的方钢也行,如果还是算不过,那我们用公子钢也可以, 就是主梁我们材料调整了之后,有可能就是他会影响我们立杆的尖排距, 如果我们把主梁选择好了,我们立杆的尖排距就尽可能的可以放大了。

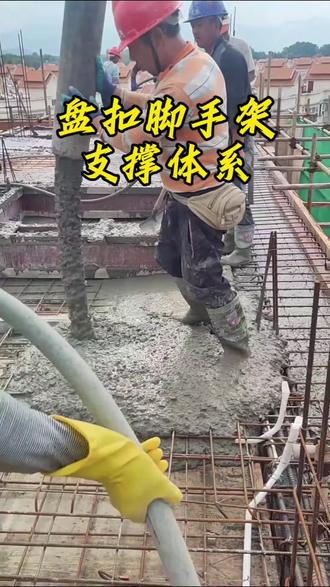

几十吨甚至上百吨的混凝土浇下去的那一刻,全凭脚下的钢管撑住。今天带你钻进模板支撑架里,看看什么叫顶天立地。 扫地杆离地不超过五十公分,它是整个支撑体系的桥,没它立杆就站不稳,受力一片,整体跟着晃。 水平杆布局不能超过一点五米,他把立杆连成整体,形成一个狩猎网,少一道,承载力就少一分。这是最容易被忽略的地方。自由端顶托伸出不能超过四十公分, 自由端高度不能超过六十五公分。这两个数据超标,支撑架就变成了高跷,一压就歪。

大家好,今晚八点三十分来直播间分享,对应本视频内容同款的专场直播。如何做到框架结构的轮扣架、钢管支模架的高效做法,防止楼板混凝土靠墙边裂缝。今天以常规做法对比创新工法,分两部分讲清楚它的技术要点。第一部分 常规做法的两大质量风险。一、不同开间尺寸立管排板时产生的余宽尺寸任意摆放,造成立管靠墙靠梁的距离大于三百五十毫米,导致拆模后楼板的混凝土面沿墙边裂缝。二、在伸缩缝或建筑物端部的墙柱内侧 为设置顶拉结合加固措施,导致边墙边注模板的垂直度缺乏校正条件。第二部分讲轮扣架钢管支模架施工创新工法施工图,无需特殊材料,提升工程质量,节省人工费用。做好以下五个操作要点就可以了。 一、在绘制立管间距排板图时,要确保立管魔术的合理性,并且符合安全规范要求。二、开肩立管排板与宽,在房中心位置采用矩形排列,设置一个非标宽度的调节跨三边立杆,要求四面靠墙靠梁间距小于等于三百五十毫米, 防止拆模后楼板面混凝土沿墙边缝垂直度控制。预埋马凳作为支点,对边墙边柱采用顶拉结合的校正措施。 五、楼梯间两边扎立管,确保行人方便不了机下扎四根带顶托立管,确保模板安全。好了,今天分享就到此结束,感谢您的陪伴!如果觉得还不错就下载收藏,转化价值也请点点赞加个关注下播啦,朋友们再见!

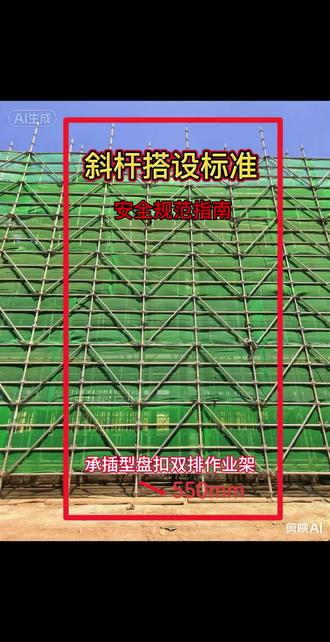

成叉型盘扣双排作业架外立面竖向斜杆怎么搭设?根据行业标准 j g j t 二三一一二零二一 六点二点五条规定,扫得杆地最底层水平杆中心线距离可调底座的底板布应大于五百五十毫米。六点三点五第二条规定,英美格 不大于四跨设置一道竖向或斜向连续斜杆。当架体搭设高度在二十四米以上时,应每隔不大于三跨设置一道竖向斜杆,由底至顶连续设置。该图片显示,每跨都设置了斜杆, 肯定是项目不要求,为了安全着想,这样搭设增强结构稳定性,从可变机构到绝对刚性体系,消除局部薄弱点环节。

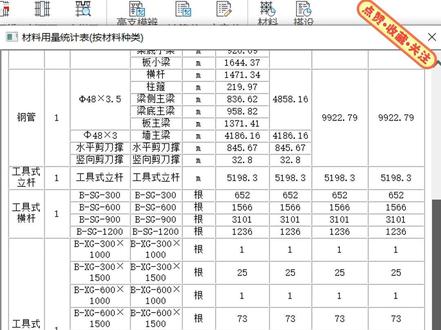

如何根据一张施工图布置这种模板支撑架,并统计模板支架的材料用量?首先导入 cad 施工图,识别总网,两板柱就建模完成了,然后一键布置。模板支架 布置的都是符合规范要求的,可以统计模板支架的材料用量,模板、木方盘、扣杆件、对拉螺杆等。
