70度防火阀反馈线正确接线图

大家好，我是大白呀，咱们讲一下这个七十度防火阀，他的名称是防火阀温度是七十度，咱们七十度跟两百八十度唯一的区别就是易溶菌乳片的一个温度不一样，我们这边易溶菌乳片达到七十度，他就会自动断开 进行一个动作，咱们这个防火阀平常就应该常开的，看到没有？这个时候就是我们防火阀常开的一个动作状态啊， 我们这个金属片上面其实是有温度的，上面写的是一个七十度，这边啊，这里比较小写了一个七十度温度， 他这个金属片一旦达到七十度，他这个阀体会自动动作，将我这个阀体常开的一个状态变成一个常闭的状态啊，所以说他在正常工作的时候应该是个常开状态。我们七十度防火阀装在哪些系统里面？ 比如说补风机，他的一个风管上面，我们送风机的风管上面，我们的加压风机的风管上面，我们的排风机的风管上面，都是需要我们这个七十度防火阀的。七十度防火阀只需要监视， 只需要保持他一个常开动作，他一旦关闭之后，咱们接一个建设模块，一旦关闭咱们建设模块就需要报反馈啊。好，咱们来看一下我们这个接线，大家可以看见前面一二，其实就是他的一个二四五线圈， 给他一个二速的电，他就会动作啊，这个和我们这个这样松口原理是一样的。好吧，咱们主要看后面的两组无缘信号啊，三四五组成了一组无缘信号，六七八组成一组无缘信号。好，大家可以看见我动作前通的话是三四动作前通，六七动作前通，也说 三四和六七分别是这两组端子里面的长臂点，我们的反馈一定是接动作后通，他动作前之前是这样的打开的状态，关闭的时候应该是接动作后通，比如说接我们反馈线，接我们的七八，就是不能接动作前通啊， 我们的阀门在打开状态下，他应该就是一个正常的工作状态，就说咱们接监视模块，我们五幺三幺的话，将我们的九十端子直接接到我们四五端子或者七八端子都可以。好吧，我们再看一下防火阀啊，他是怎么复位的？七十度防火阀， 咱们可以用这个拉环一拉啊，咱们用这个拉环一拉啊，好看没有？现在就进行一个关闭状态，大家从这边就可以很清晰看到啊，是七十 七十度熔断，然后我们这边需要复位的话，把这个按钮推到原位 再进，把这个角度啊，把这个从零的角度打到九十度角度，他要进行一个打开状态啊，这个我一个人操作不方便，我现在打开一部分，大家完全打到九十度就可以了啊，这种一个七十度防滑的一个讲解。

七十度全自动防火阀主要用到气体灭火房间，可以用于联动控制。如果布置无源模块，需要布置一组二十四伏电源，其正极经过 com 端子，由 n o 来到防火阀的二号端，负极直接来到一端子火警后可以用于联动控制阀门， 同时进行连锁停风机动作后通接至模块的反馈信号端，气体灭火喷洒之后主机进行复位，模块的 nc 端子长臂点直接来到三来控制阀门复位，同时风机开启，进行多余气体的排出。

我们来看一下这个七十度的防火阀，他已经损坏，我们把它打开，打开一下，试一下翻到上面，这样是打开的状态，但是我一松手，他就又关闭了。这个防火阀 显然已经损坏，但是我们上面的模块却没有报反馈。 看一下它里面的接线，这是四五，他接的是一对信号线下面的六八， 他是一个停风机连锁线，接了一个停风机连锁线，但这个反馈段子九号和十上他没有接反馈线，也就是说这个反馈线没有在防火环上接出来。视频中我们讲到他这个反馈线可以接到这边 的一、二、三这三个段子的二号、三号，也就是说我们的一号和二号接入 联动听风机联动线输入线，也就是模块的六号和八号半段子输出的这两根线，我们接到了防火阀的一号和二号，我们仍然可以从二号和三号接一对反馈线，接到我们的模块上， 但是他估计着害怕把模块损坏吧，没有接反馈线，这个不接反馈线后果很严重。你看现在这个防火阀 已经损坏，但是我们仍然接收，接收不到他关闭的信号，就这样吧，他们愿意这样接，他们就这样用吧。

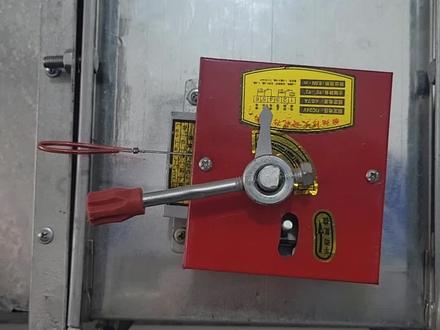

排烟防火阀如何接线？尤其是排烟防火阀连锁停风机如何接线？我们介绍一下， 根据规范要求，排烟防火阀动作之后需要连锁关闭机械排烟风机和补风机。这里呢需要注意两点，一、这个过程是连锁控制，不经过消防联动控制器，与联动控制器状态无关。二、如果这个场所 你的房烟分区有补风机，那么补风机也需要停掉。现场啊，很常见的一种情形呢，是位于排烟总管风机入口处，这个排烟防火阀动作之后，只关闭这一台排烟风机。 这种接线是最基础的，只需要从排烟防火阀的身上找到一组动作前通出去两条线，接到排烟机控制柜连锁停风机端子就行了。那么如果一旦遇到比较复杂的情形，比方说你现场有二十个、三十个或更多个排烟防火阀， 这些排烟防火阀当中随便动作一个要同时停掉十台风机，二十台风机，三十台风机，这样的线怎么接？ 那么接下来呢，这就是一种通用的做法。那么这种情况就需要在排烟防火阀和我们风机控制柜之间加上一个或多个直流二十四伏，中间继电器最好选用十四脚的， 因为呢，你停的风机台数比较多，这个端子牌啊，我们就模拟呢，风机控制柜里面排烟防火阀连锁停风机端子，比方说这一组端子是第一台风机控制柜排烟防火阀连锁停风机端子，这一组端子呢是第二台， 这一组端子呢是第三台，这一组端子呢是第四台，等等等等，以此类推。那么呢，这是一个十四角的直流二十四伏中间继电器， 这是他的十四号端子，这是他的十三号端子。十三号端子事先直接给他通上二十四伏的负极，我们利用排烟防火阀 控制二十四伏正极的通断来实现启动这个继电器。那么二十四伏的正极怎么接 在这里呢？我以两个排烟防火阀为例，当然了，你有二十个二百个接线，原理一模一样，需要在排烟防火阀的身上找到动作后通段子，比方说这是第一个排烟防火阀动作后通段子， 这个呢，是第二个排烟防火阀动作后通段子。什么是后通？就是说平时排烟防火阀处于开启状态，没有动作的时候，这组端子啊是断开的， 那么当管道内烟气温度达到二百八十摄氏度，排烟防火阀自动关闭以后，连通的端子，他呢就叫动作后通， 让二十四伏的正极进第一个排烟防火阀动作后通的第一个端子，然后从这个端子我们出去一条红线，去往第二个排烟防火阀动作后通的第一个端子。实际上 盘烟防火阀端子上所击的线呢，传输的都是二十四伏的正极，所以理应呢都应该用红线，但是呢，为了突出这个效果，是吧，更明显一些呢，我用了一段蓝线，但呢红线和蓝线里面传输的都是二十四伏的正极。那么 从第一个盘烟防火阀动作后通的第二个端子，我们出去一段蓝线，然后呢去往第二个盘烟防火阀动作后通的第二个端子， 然后从第二个排烟防火阀动作后通的第二个端子，我们出去一段蓝线去往我们这个继电器的十四角， 那么他的控制原理是什么？这样一来，不管你是第一个排烟防火阀动作，还是第二个排烟防火阀动作，他都能把二十四副正极的导给你的继电器。我们看你比方说现在第一个排烟防火阀动作了，对吧？那么动作后通端子 他与他连通。二十四副正极走走走走走，走到后通的第一个端子，来到后通的第二个端子，顺着蓝线走走走走走走走走走走到这里，再顺着蓝线走走走走走走到这里祭奠起动作。那如果你第二个攀岩防舞法动作 二十四伏怎么传输？我们看二十四伏正极走走走走，走到第一个盘烟防火阀后通的第一个端子，然后顺着这个红线走走走走走走，走到第二个盘烟防火阀后通的第一个端子， 由于第二个排烟防火阀动作了，那么他自身的这一组后通也连通了，那么呢二十四伏正极从这个端子来到这个端子，然后顺着蓝线也到达了我们继电器，那么继电器呢就动作了，那么继电器动作之后，他和风机控制柜之间怎么连接 十四脚中间继电器？他的身上呢？有四组公共和长臂端子，平时这个继电器不动作的时候，那么公共长臂之间呢？是联通的继电器动作之后，公共和长臂之间断开， 那么我们可以从这个十四脚中间继电器的身上找到第一组公共和长臂出去一组线黄绿线接在第一台风机控制柜， 是吧？排烟防火阀连锁听风机端子，然后呢，再从十四角中央继电器身上找到另外一组公共和长臂，出去一组红蓝线，去往我们第二台排烟风机控制柜，排烟防火阀连锁听风机端子等等等等，以此类推， 如果你现场有多台风机，十台，二十台或更多，那么呢，再加上几个中间继电器就行了，二十四伏的负极直接给他通上二十四伏正极，这根蓝线呢，都给他并上去一样的，那么他的动作原理是什么？ 排烟防火阀连锁停风机，本质上就是断掉了风机二次控制回路那根火线，让接触器让 kbo 失去火线的电， kbo 接触器就不动作了，风机呢，自然而然也就停止了 平时继电器不动作，公共端子长臂端子连通火线始终保持的通的状态，一旦继电器动作，公共端子长臂端子一旦断开，就相当于呢，断掉了你风机控制回路那根火线，那么呢，你的风机自然而然就停了。 那么需要注意，在接线的时候呢，需要事先拆除排烟防火阀连锁听风机端子上身上那根短接线或跨接线， 是吧？在风机控制柜里边，先把这根短接线跨接线拆除，否则连锁失效。那么呢，至于排烟防火阀自身反馈给主机的信号，则在排烟防火阀的身上呢，再找到一组动作后空端子接一个输入模块，是吧，有几个排烟防火阀接几个输入模块， 然后呢，把自身的动作信号反馈给主机就行了，这个呢，就是多个排烟防火阀任意动作一个，同时停掉多台风机的通用做法。

大家好，我是石头消防弱电，今天给大家分享一下七十度的防火阀，一百五十度的防火阀，二百八十度的排烟防火阀是如何接线的？ 如果我们二百八十度的排烟防火阀不做连锁听风机，那么他们三者的接线方式是一致的。我们先看一下三种阀的结构，这是阀体，这是底部的易熔合金。 七十度的防火阀安装在我们的送风和空调新风的管道上边，一百五十度的防火阀安装在咱们厨房的 排烟系统上边。咱们二百八十度的排烟防火阀安装在咱们的排烟管道上边，他们平时都是处于常开状态，区别在于我们七十度的防火阀，他的易融合金，当管道里边的温度达到七十度的时候，他就会熔断， 然后就会关闭我们七十度的排烟防火阀。而一百五十度的防火阀，他的易合金的温度是一百五十度，当管道里面的温度达到一百五十度的时候，他就会熔断，从而关闭我们的厨房的排烟系统。 而我们的二百八十度的排烟防火阀，他的易熔合金的熔点是二百八十度，当管道里边的温度达到二百八十度的时候，这时候我们认为这个管道里面的烟气就已经带火了， 为了避免把火带到其他的位置，在二百八十度的时候，我们的易熔合金就会熔断，从而关闭我们的二百八十度的排烟防火阀。 我们来看一下接线图，这是二百八十度的排烟防火阀，我们需要一个输入模块，也叫做监视模块，来监视他的工作状态，也就是监视排烟防火阀是处于开启还是关闭的状态， 如果他没有反馈，就说明他还处于常开的状态，如果他有了一个反馈，也就是说他的反馈端闭合了，说明 咱们的排烟防火阀关闭了，这个关闭的信号就会反馈给咱们的消防火灾报警主机。常规的接线方式，我们只需要一个输入模块， 用来监视它的工作状态，这两根线是它的连锁停风机的线，我们只有在排烟风机入口处的主管道上面的排烟防火阀才需要做连锁停风机。我们再来看一下 七十度的、一百五十度的防火阀的接线图，大家看一下它的接线方式是不是和二百八十度的排烟防火阀的常规的接线方式是一样的。一个输入模块 z 一、 z 二接了回路信号线 i 和 g 反馈信号，输入端接到了我们的防火阀的 动作后通的接线端子上边。二和三，这是一组动作后通的接线端子。 在动作之前，在这个排烟防火阀的易融合金熔断之前，它是一组常开的触点，当易融合金熔断之后，它就会关闭， 关闭了之后，这组常开点就会变为闭合，从而这个闭合的信号反馈给咱们的模块模块，再反馈给咱们的消防火灾报警主机。 这就是我们七十度的、一百五十度的、二百八十度的排烟防火阀的常规接线方式，这是我们海湾的八三零零 b 两线制的输入模块，大家看一下它的接线单子。 接线端子 z 一 和 z 二，这是总线， i 和 g， 这是无源输入，这是它的反馈输入端， 这是它的底座，下边是它总线的接线端子 z 一 和 z 二上面是它的反馈信号的输入端 i 和 g。 再来看一下我们的胎压防火阀， 这是我们的排烟防火阀，它上面有六个接线端子，其中一和二是用来接 二十四伏动作电源的，因为我们的排烟防火阀还有防火阀都是处于常开的状态，我们不需要电动关闭，只需要它易融合金熔断的时候关闭，所以我们不用接它的电源。二和三是 动作前通，这是一组常开点，在动作之前他是常开的，动作之后就会闭合。 四和五这组触点，这是一组动作前通。也就是说在这个拍烟防火发动作之前，这两个端子是导通的，在他动作之后，他就会断开。 而五六两个截线端子，这是动作后同，这是动作后同。在拍完防火阀动作之前，它同样是常开的，是一组常开的端子， 动作之后它就会闭合。如果只是常规的截线，我们的反馈线可以取自于二三，也可以取自于五六都可以， 大家只要知道它的原理，接哪里都没有问题。现在我们用万用表确定一下，将万用表打到通断档，开机通断测量，我们现在来量二三接线端子， 在排烟防火阀没有动作之前，它是常开的，我们测确认一下。常开的 四和五，这是四和五，这是动作前通。在这个拍人方法动作之前，它是导通的， 这是闭合导通。万用表分明五和六，五和六，这是一组动作后通，在动作之前它是断开的，动作之后它就会闭合导通，我们确认一下 看，这是，呃，他的断开状态，我们的反馈可以取自于二三，也可以取自于五六。常规接线的时候啊，我们现在让他动作 拍开防火阀，现在已经动作了，现在测量二三，他就已经由常开状态变为了闭合状态， 已经闭合了，这组四五已经有动作前通，动作前的闭合状态现在已经断开了，看，已经断开了。五和六同样由常开状态转换为了闭合状态。 闭合导通，所以我们的反馈可以取自于二三，也可以取自于五六。接下很简单，回路信号线就接到他的 z 一、 z 二的两个接消单子，上面红的接 z 一， 蓝的接 z 二， 然后是他的反馈输入端。为什么我我我强调红色和蓝色？因为我们消防上面消防的项目一般都比较大，干活的人也比较多， 你如果不做一个统一的嗯，标准，怎么干活的都有。到了最后哦，集中调试的时候，你会发现问题是五花八门，各式各样， 就像大大观园里边的姑娘，艳瘦还肥，什么样的都有，让你无从下手的。 这是他的反馈输入端，反馈输入端可以接二三这组，呃，常开端子也可以接五六这组常开端子。 在这里需要注意的就是啊，咱们需要并连一个四点七 k 的 减线段组，四点七千欧的减线段组，因为我用的是海湾的模块，所以需要并四点七千欧的减线电阻，如果你用的是 啊，轻咬的，那么你就要并接一个十千欧的减线电阻。我的减线电阻又伸手一触了啊，大家接的时候想着接，大家接的时候想着在这里并连一个减线电阻，四点七千欧的减线电阻， 这就结好了啊。然后咱们把这个模块扣上，现在给它复位了，我们启动一下这个模块，用它的编码器来启动一下，现在我们来启动一下这个 排烟防火阀， 他的动作指示灯已经点亮了，这是他的反馈指示灯，说明我们的排烟防火阀已经动作了，这个反馈已经反馈给了咱们的消防火灾报警主机。

排烟防火阀连锁停风机如何接线？接下来我们介绍一下，根据规范要求，排烟防火阀动作之后需要连锁关闭机械排烟风机和补风机 需要注意这个过程呢是连锁控制信号不经过消防联动控制器，所以和联动控制器的状态无关。 那么现场排烟防火阀连锁停风机存在着多种情况，比方说一个排烟防火阀停一台风机，或者呢一个排烟防火阀停多台风机，或者说呢多个排烟防火阀停一台风机，或者说多个排烟防火阀停多台风机。 那么接下来呢，我们介绍一种情况，就是现场存在着多个排烟防火阀，那么这多个排烟防火阀当中任意动作一个停一台风机，那么这个线怎么接？相对而言呢比较基础， 我们呢模拟这个端子，排上的这一组端子是排烟机控制柜。排烟防火阀连锁停风机端子， 那么接线的时候怎么接线？我们以两个排烟防火阀为例，当然了，你存在着二十个，两百个接线，一模一样， 需要在排烟防火阀的身上找到动作前通端子，这是第一个排烟防火阀的动作前通，这是第二个排烟防火阀的动作前通。什么是前通？就是平时排烟防火阀处于开启状态的时候，没有动作的时候，这一组端子啊是导通的， 管道内烟气温度达到二百八十摄氏度，排烟防火阀自动关闭以后，那么这一组端子呢？断开，那么这样的端子就叫动作前通。那么线怎么接？ 风机的启动，实际上呢是要启动风机控制柜里的交流接触器，或者说那是 kbo 接触器动作了， kbo 动作了，那么呢，三主触点闭合导通，把三百八十伏电给到电机，电机通电旋转，那么这个时候呢，我们的风机就启动了， 那想停掉风机，就得让接触器 k b o 停止动作，接触器响动作， k b o 响动作，它的线圈端子，我们以交流二百二十伏的线圈为例，需要呢给他的线圈送去火线和零线的电， 有火线有零线的时候，我们一般控制火线，是吧？零线呢直接给他接上去，所以排烟防火阀连锁停风机的原理本质上就是断掉风机二次控制回路那根火线，让接触器得不到火线的电，让 k b o 得不到火线的电，那么这个时候呢，我们的风机就停了。 在接线的时候，我们需要呢事先把排烟防火阀连锁停风机这一组端子上啊，一般柜子在出厂的时候呢，这一组端子上会有一根这样的短接线或者跨接线，我们呢把这根跨接线拆除，后边 这条这两根线，就是呢我们风机控制柜里边呢这个二次控制回路那根火线，然后这个火线比方说从 熔断器从保险过来，经过了手动自动转换开关之后，沿着这个线沿着这个端子走走走，一直往后走，来到了第一个排烟防火阀的动作前通端子， 然后呢从第一个排烟防火阀动作前通的另外一个端子呢出来，去往第二个排烟防火阀动作前通端子，然后从第二个排烟防火阀第 动作前头的第二个端子呢出来，然后呢回到另外一个连锁停风机端子上，然后呢顺着这根红线，哎就去往了接触器，去往了 k b o。 所以 说呢，我们现在这种接线方式就是这根二次控制回路，这根火线从保险手动自动转向开关过来之后，走了一圈， 经过了多个排烟防火阀之后，哎去往我们的接触器，去往我们的这个 k b o。 平时我们这个排烟防火阀是不动作的，所以呢，动作前通端子，动作前通端子呢，都是连通，都是导通的，这个时候你火线的电可以顺利的沿着这条回路， 顺利的沿着这条路径呢，去往你的接收器，去往你的 k p o。 你 的风机可以实现正常的启动和停止，那么发生火灾的时候，你这个排烟防火阀任意动作一个或多个随便动作一个，那么他的动作前通端子都会断开， 也就是呢，这个地方断开了，或者说呢，这个地方断开了，这个时候你这条线就没有办法形成回路了。比方说第一个排烟防火阀动作了，这个地方断开了， 断开之后，这个火线根本就没有办法经过这个排烟防火阀，去往你的 k b o， 去往你的接触器了，这个时候呢，接触器 k b o。 没有火线的电 停止动作，风机呢自然而然就停止了。所以这种接线方式，不管现场你有多少个排烟防火阀，也不管哪一个排烟防火阀动作前通端子都会断开，前通端子都会断开，那么你火线就没有办法形成一个完整的回路，你的风机自然而然就停了。 那么这种接线方式呢，就是说多个排烟防火阀任意动作一个停掉一台风机的做法，这么接线就行，那么接线的时候呢，需要注意要事先拆除这根跨接线，否则呢连锁失效。 那么对于排烟防火阀自身的这个反馈信号怎么接？我们在这个排烟防火阀执行器上呢，找到一组后通端子，接一个输入模块， 把排烟防火阀自身的动作信号呢反馈给主机，那么有多少个排烟防火阀就接多少个输入模块。那么这种接线方式 对于连锁这个过程是简单可靠的，中间没有加继电器直接控制，但是不好的一点， 毕竟这根火线它是经过了每一个排烟防火阀的前通，经过了每一个排烟防火阀的前通，这个上面是有火线的电的，所以呢从安全的角度来讲并不是很安全，但是呢对于连锁停风机这个过程是简单便捷可靠的， 这个就是多个排烟防火阀任意动作一个停一台风机的时候，线可以考虑这么接。

大家好，我叫媛媛，今天我给大家讲一下这个排烟防火阀开放装置，这个就近开放装置啊，我们家产品呢，这个上面的材质是三零四不锈钢面板， 然后这块有一个盖子可以翻开的，然后这块有两个按钮，一个是火警，一个是复位，上面有两个指示灯。然后我们看一下后面，后面 啊，这个本来是这个上面的盖子，我拿下来了，这个是底盒，这个底盒就是用螺丝固定在墙上啊，这个就不多说了，然后这个后面有个盖子是接线图，这盖子是可以拿下来的，然后就能看到里面这个 电路板，这面上面有个风铃，然后这下面这块有一个拨码，就是可以有缘跟无缘切换就拨，这里默认出场都是无缘的啊。然后我们看一下，今天我们讲一下如何接电啊， 首先呢就是一二段子是接二四伏的，然后不能接反了， 正负极不要接反，然后三四五是接执行器的，三是公共端，然后 四是复位，五是动作接执行器上面，然后对应着执行器的接线图去接，然后六七八是接那个校控式模块的啊，六七是动作，七八是复位啊，七是公共端， 然后如果要是这上面有一个六十秒的自动断电啊，就是他前面按火警的时候， 他就是上面那个灯闪烁闪烁六十秒，然后就自动断电了，然后保护的。然后还有就是比如说按复位的话，他也会闪烁六十秒，然后自动断电，嗯。

大家好，今天我们来说说防火阀，什么是防火阀呀？安装在通风空调管道上面，平时开启 当发生火灾，管道内烟气温度达到七十摄氏度的时候关闭，这个就是防火阀。所以我们人很聪明啊，万一发生火灾，管道里面烟火蔓延怎么办？用防火阀来阻隔。 当然，如果说是安装在公共建筑内的厨房的排油烟管道上面的防火阀，他这个防火阀要作为啊，一百五十摄氏度啊，随着就是防火阀。第一个，第二个，哪里要装防火阀？ 一般我们管道穿墙啊，穿墙的地方要做，还有呢，穿楼板的地方要做， 所以这些通风空调管道穿墙，穿楼板的地方叫做防火阀。当然，如果说你们通风空调系统每个防风区是独立式的，那可以不用做防火阀啊，注意下。当然也有个特殊情况啊， 如果说安装在变形缝附近，哎，这个管道如果穿变形缝啊，这就变形缝，那么变形缝的两侧，这一侧和这一侧都需要装 防火阀，好吧，所以便携缝两侧都应当安装防火阀。 ok， 这是第二个，哪里装防火阀？ 接下来第三个防火阀有哪些设置要求？大概有那么五点要求，第一点要靠近防火分隔处，安装什么呀？靠近墙，靠近楼板安装，这样子可以控制在源头， 同时如果你安装的话，注意要留个检修口，不要说找不到。第一个，第二个防火阀两侧各两米范围内。这个防火阀两侧这一侧及这一侧各两米范围内。风管及绝热材料要做，不燃材料啊。第二个点， 第三个点，我防火阀注意他的安装顺序，不要装反了啊，一定是顺气流关这样装的啊，顺气流方向关闭，这样子气流过来会越关越紧。第三个啊，顺气流关闭。 第四个，这个防火阀聚墙端面，聚这个墙端面，注意这个距离是小于两百毫米啊。第四个，聚墙端面小于两百毫米。 第五个，也是我们规范今年刚改的二六年新规改的关于防火阀的漏烟量，说这个防火阀单位面积的漏烟量注意变了啊，是不大于五百平方米每平米小时，跟之前的数据不一样了啊，要求更高了。 好吧，所以以上就是我们防火阀的一些要求，大家看明白了吗？请别忘了啊，点赞、关注、收藏，我们下期视频继续，谢谢大家！

排烟防火阀的起闭状态三种判断方式，首先第一种，我们看排烟防火阀的模块，直灯闪亮，就代表当前起闭状态为正常开启状态。第二种方式看手柄与接线端子啊，离比较近，当前处于正常开启状态，给它关闭。看一下， 模块直灯常亮，代表排烟方法处于关闭状态，状态不正常。手柄离接线端子比较远，也是处于关闭状态，状态不正常。 第三种方式我们通过火灾报警器来判断，现在火灾报警器有一条反馈信号，排烟方法有反馈说明排烟方法处于关闭状态，状态不正常。大家学会了吗？关注梁老师，消防考证不迷路！

正压送风机与七十摄氏度防火阀连锁停机规范讲解一、核心结论正压送风机必须与送风管道上的七十摄氏度防火阀设置连锁停机功能，防火阀熔断关闭时，应自动连锁停止正压送风机运行。二、工作原理与设置目的 一、正压送风系统作用火灾时，通过向楼梯间、前室避难层加压送风，形成正压屏障，阻止烟气侵入疏散通道，保障人员安全疏散。二点七零摄氏度防火阀动作逻辑 当火灾烟气窜入送风管道，温度达到七十摄氏度时，防火阀易融片融断，自动关闭，切断风道。三、连锁停机的必要性 防火阀关闭说明烟气已侵入送风系统，若风机继续运行，会将高温烟气强行送入疏散区域，破坏镇压环境，危及疏散人员安全， 因此必须连锁停机。三、规范依据建筑防烟排烟系统技术标准 g b 五一二五一明确要求，送风管道上的七十摄氏度防火阀关闭后，应连锁停止对应的正压送风机，该联动要求为系统基本联动逻辑，属于施工与验收必查向。四、与排烟系统的区分 正压送风机联动七十摄氏度防火阀关闭停机。排烟风机联动两百八十摄氏度排烟防火阀熔断停机。现场施工要点 一、防火阀与风机控制柜之间需辐射专用连锁控制线接入风机，停止回路。二、连锁为直接硬线控制，不依赖消防主机，保证断电故障时仍可靠动作。三、 调试时需模拟防火阀关闭，验证风机能否可靠停机。六、总结正压送风机设置七十摄氏度防火阀连锁停机，是为了在烟气侵入送风管道、防火阀熔断关闭后，及时停止风机运行， 避免将高温烟气送入疏散通道，确保防烟效果与人员疏散安全，是防烟系统不可互缺的关键联动控制。

兄弟们，焦点老师来了！防火阀必考！只认一个温度七十摄氏度装在送风空调管道，七十摄氏度自动关闭，阻断火势蔓延，平时常开动作，关闭信号必须反馈主机记忆口诀， 防火阀七十摄氏度关送风管道最常见，这个考点必出，记住的扣稳过！

工地师傅打死都不会告诉你的。二百八十度防火阀如何接线配件，咱们输入模块，二百八十度防火阀灰黑绿棕蓝开启通、关闭通，关闭通。咱们二百八十度平常是常开的状态， 他开着的状态之后是灰黑导通，等他发生火灾达到一定温度，这个关闭以后， 黑绿导通是接咱们输入模块反馈单子，他动作以后报给模块，模块 动作报给销控主机，这就是防火阀工作原理。下期咱们讲中蓝是如何使用。
