风洞模型研发过程

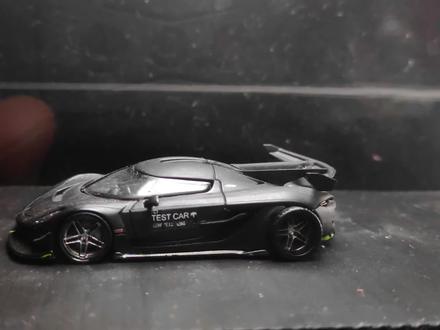

back it up 哈喽大家好，今天来教大家做风洞模型，这就是我们所需要用到的材料。视频有点干，看完包会 上面的材料都可以在网上买到，某鱼或者某多。这次我用木板来制作，红色的地方是用来开草位的，木板是十三厘米宽，四十厘米左右长，原理大概就是我画的这样子。 冒烟器中空板，然后到展示的区域，再到中空板，再到风扇开关，我们可以设置在最右边，零件买回来就可以照着零件的大小的区域来确定它的位置，开关的位置，风扇的位置，发烟器的位置。如果用木板做箱体的话，可以让木材厂加工一下，怎么做榫卯可以看上一期视频，这里用其他箱体代替也可以， 只要你两边是通的就可以了。展示的地方是透明的，我们可以用亚克力板，开完槽之后，有一些地方没开刀，用雕刻刀雕一下，把格栅裁到三到五厘米宽，十三厘米长，粘起来粘到和箱体一样高即可，我这个是可以放一笔四十三以下的车模。天都快黑了，小狗跑过来了， 没问题，我们就开始打磨，打磨完之后擦上木蜡油，晾干之后就是这个效果。然后我们开始组装，因为木板卡扣容易松动的，这里我们给他加上胶水，安装灯带在上板，这样子展示区就有灯光，这个 u 型管是用来传输烟雾的，还有加发烟液的，左边是可调发烟器速度，右边是可调风扇速度， 一起看一下成品。

让十万人围观的风洞模型制作教程评论区有网友问零件材料包，还有问可不可以让烟雾循环，下面跟大家说一下购买这些零件的注意事项，还有一些烟雾循环的问题。市面上的发烟器有很多种，我第一次购买的是这种，这个发烟器有三个零件可以拆分开来 diy， 这个零件是发烟马达，这个是加发烟液和产生烟雾的地方，这个是调速开关，侧边，这个是连开关的接口，网上有很多种发烟液不会太小，发烟液没有什么异味就好了， 像这种就会有异味，很熏，买这种无味无害的就好了。买这个发烟器的话就要注意这个零件是装发烟液和出烟雾的地方，加完发烟液底之后就要连上，就不能开了，这样子就会比较麻烦，所以我上次做的就是把这个管道剪开，再接一个管道，这样就方便我们加发烟液。中空版的位置我们可以买这种蜂窝躲藏物是成物，成物 看你要做多大，看买一个还是两个，买两个就是适合十二厘米风扇的，有条件的话可以直接三 d 打印，所需大小即可。开关要买多几个接口的，要接发烟气和灯带和风扇，风扇买这种电脑散热风扇有尺寸大小和转速大小，看你做多大就买多大的风扇就好了， 风速选高转速的，还可以买一个这种的调速开关。下一期再把我做的第二版烟雾循环的产品还有用水雾发生器的效果 发出来和大家讨论一下。用水雾发生器有流触及蒸发无烟雾产生的好处，但是烟雾小盒、透明亚克力板会产生凝露，大家更喜欢哪种？还有什么想法？评论区聊聊，喜欢上一条视频的同学可以关注一下。后续会推出改进版，在第二版正式做好后，我会把第一版放在一千粉的时候抽奖。

这是一个风洞模型的简单组装视频， 这里先测量好尺寸，将格栅板才切好， 才切完成之后就可以开始简单的组装了。 风扇如果想减少成本的话，可以自己接一个调速器，不过主爆这个带调速器的也只要八二 发音器可以在闲鱼买到，也是占成本最高的部分。 西西这里也是简单组装完成了，拿出自己的小车来欣赏一下。

今天来教大家怎么去制作这样的风动小模型。首先要选择合适的烟雾来实现可视化气流，这个烟雾它既不是传统香烟，也不是瑞克五代，尝试过加湿器和烟柄，还有烧纸卷，但是都没有这种发烟器好用，就是这种模型发烟器。 这里需要购买烟波箱、降压板、烟油两份，软管一个转接头。买回来是要接线的，需要准备电池和供电，要把线的插头剪掉，分开那些线，把红蓝线绑一起，黑蓝绑一起。 这个白色的就是烟箱马达，链接的是鼓风机，负责把烟吹出来，烟从烟箱上面两个孔吹出，同时也是加油孔， 红线和随便一根蓝线的金属丝缠绕在一起，黑线就和剩下那个蓝线一起了。两两缠绕好后，这两个线头是连接电源正负极的 电池盒，买一万八千六百五十两节带开关的电池，买幺八六五零三点七立充电电池，电池容量随便买，容量越大玩的越久。 这个电池盒一定要带开关的，两节三点七立的电池电源就是七点四立。这个发烟器的额定电压是五到七立，在直连的情况下运行几分钟是没有问题的，如果一直开几十分钟就容易烧坏。虽然一个一点五立四 六力达到固定电压，但是玩不了多久就没烟了。这个幺八六五零电池用了一段时间，一直都够用。下面演示接线，用笔刀将电线胶套环切，让更多电线裸露出来， 将正负极和红蓝黑蓝连接起来， 绕在一起， 胶带捆绑 加固，这一步不做也行。 最后启动烟机，烟油加了半管，非常多，在烟雾变少之前，不要老是加烟油，油多了也会不出烟。 然后是导管，要让他的出烟口尽量的吸。这里要用到热缩管， 取一根大小差不多的套路，用一根细棍插入里面，防止加热的时候收缩的太小。打火机加热一次 烧一下， 最后把棍拔出。 风动大致结构两端用吸管填满，增加气流稳定性，漏斗口增流速，风力够大可以不用。准备好热熔胶，三块透明亚克力板，把亚克力板切成合适大型， 可以放进去，要做的小车就行，用吸管填满另一端懒得呼吸管，用中空板切条代替，后面铺上吸光黑布，呼吸 上面要放一盏灯，烟雾效果更明显。在端口处放上一个三千五百度 吃吃。

来给你们分享一个超好玩的东西，这个是一个一比六十四的超小型的桌面风洞 啊，现在这个里面打印的是一个 fdm， 打印的一个 f 十五，我刚吹了一下，但是这个 fdm 打印质量不是很好。开启啊， 这个飞机基本上是平着看，不太出异形，这个明显，换一个， 然后开灯，开启烟雾，我再挪一点位置，把烟雾挪点位置， 异间涡流就出来了，贼明显的异间涡流，它这上面在翻滚，然后现在应该没有失速，看到中间位置一点点哦，也有一点点失速，加大一点那个引角，那就可以看到失速的效果。 我感觉现在都这个这样都有地面效应了，好失速了，现在就失速了。机上表面那个在有个涡流的翻滚，就是失速的状态， 然后我要切换一个嫡妃状态，应该是这样水平，一点点迎角。那没说，那就巡航的状态， 现在这个状态气流就很稳。我在抖音上看到很多就是放了车的，我们打印了几个，但是这个 f 店我打印的质量，这小车子质量不是很好， 打印了两个这个，这个越野车有点太大了，塞不进去。 虽然说打印质量不是很好，但是看这效果还是看得出来的。他那个尾翼后沿有一点涡流，尾翼下面这个肌体有一点上翘，可以产生一点下压力，这也是挺明显的。 然后这个东西怎么玩？跟你说先把烟关掉，它整个是用后面的有烟油，然后雾化， 用个管子引过来，这里这个是横着插的，所以说他这有一排的洞，烟雾就一直一排横着走，然后这个是竖着插的， 他从这洞里面喷出来，然后还有一个单个的玩这个最好打开窗户来，房间里面烟雾缭绕，然后整个风洞，他前面，这里前面是蜂窝的，现在是个整流风，从前面进到这里观察出来这有个小风扇把空气从前面抽进来。 还有一个就是因为这个很小，然后他前面整流，这个距离很短，所以说前面最好不要有动，你一动的话他车会有点影响这烟雾，你看我手一动， 这气流就乱了，就说前面最好不要动，不动他就很稳，你一动烟雾就乱了。这个旋钮是调风速的，等于说螺旋桨的转速， 等于说转的越快，控速，控速越大，然后顶上这个是灯光，打开来话会有亮，然后剩下一个就是那个烟雾的开启开关， 我就很有意思，这个小东西特别是用来研究一些小模型的流体外形，我虽然说只能看一看，但是也有一定的参考价值，我还是比较喜欢这个小机翼的，到时候给你们分享到拓足的那个打印的 网站里面啊。异间涡流，他是从前面走都走，然后翻了一下，翻到机器上表面来了，我看可以把它挪到机器下面来，他也会翻上来啊，是不是现在的气流是从从这个位置来的？异间的位置，然后他从底下翻上来了，这就是异间涡流，会产生诱导阻力， 这个烟油的浓度是可以可调的， a 是 烟雾的浓度，现在是调小，然后加大， 然后 b 是 烟雾的出烟速度，这是最小，然后最大最大有点团流了，还是小一点好。 我们打一个球体，一个小正方形，这个球体的正前方的这个球还挺稳。那为什么总感觉产生了两股涡流？应该是在地面的原因，你看这球体这个后面看产生了两股涡流，旋转的跟一间涡有点像，我觉得应该是地面影响的。 哎，我再试一下正方形的，正方形应该侧面就会失速，正方形的更严重，它拉了好长一条，说明正方形的阻力更大，也是有两个旋转的回旋涡，一边一个，因为地面影响，然后加上我们的风洞口有点小。 这 f 十五打印的效果不好，我再试下 f 十五， 嗯，刚才也是属于大引角飞行了，再再加大一点点。 啊，大引角有点失速了，这个它两边既拉出的那个那个涡流也挺明显的，刚好中间是空的，然后往两边走，是不是跟那个飞机高空飞行是一模一样的效果？ 我看下一间一间窝也有，但是他很明显会从外往里翻，因为中间是个低压区域，他这个进气道上面有点那个失速了。那个应该是正常情况下飞机应该不会的，因为那个进气道前面是负压，但是这个因为是个小模型，前面不存在负压， 这个机器到上面有点气流不是很顺，那就是失速了。对啊，因为我们现在模型机器到是封闭的。哈哈哈，所以说这种小模型仅供参考，跟增肌还是有点差别的。

哈喽，大家好，今天来教大家做风洞模型，这就是我们所需要用到的材料，视频有点干，看完包会上面的材料都可以在网上买到，某鱼或者某多，这次我用木板来制作，红色的地方是用来开草位的， 木板是十三厘米宽，四十厘米左右长，原理大概就是我画的这样子，冒烟气。中空板，然后到展示的区域，再到中空板，再到风扇开关，我们可以设置在最右边，零件买回来就可以照着零件的大小的区域来确定它的位置， 开关的位置，风扇的位置，发电机的位置。如果用木板做箱体的话，可以让木材厂加工一下，怎么做榫卯可以看上一期视频，这里用其他箱体代替也可以，只要你两边是通的就可以了。展示的地方是透明的，我们可以用亚克力板，开完槽之后，有一些地方没开刀，用雕刻刀雕一下，把格栅裁到三到五厘米宽， 十三厘米长，粘起来粘到和箱体一样高即可，我这个是可以放一笔四十三以下的车模。天都快黑了，小狗跑过来了，没问题，我们就开始打磨， 打磨完之后擦上木蜡油，晾干之后就是这个效果。然后我们开始组装，因为木板卡扣容易松动的，这里我们给他加上胶水，安装灯带在上板，这样子展示区就有灯光，这个 u 型管是用来传输烟雾的，还有加发烟液的，左边是可调发烟气速度，右边是可调风扇速度，一起看一下成品。
