配高压柜的dtu的工作原理是什么

你知道什么是 dtu 吗？ dtu 的内部结构和功能你了解吗？ dtu 啊，其实就是配电自动化站所终端，它呀主要是对还网柜、配电房等成套设备实现三遥的控制功能。 然后我们再来了解一下我们科字电力 dtu 的内部结构和功能，它主要是有核心单元，线损模块、充电模块以及储能电池、 通讯等设备组成。这个是主控单元三摇的控制功能啊，主要是由他来完成的。科字的 dtu 啊，可以根据用户的需求做到四摇的功能，当发生线路故障的时候啊，可以远程的操控，真正的实现无人话之手。 在下面是充电模块，内置四十八伏蓄电池组，当线路故障断电时，可以保障设备正常的数据上传。 更分析在下面是科字的通讯模块，支持各种通讯接口，也支持各种无线数据通讯模块，用来采集数据并且上传。你了解了吗？记得点赞加关注哦，么么哒！

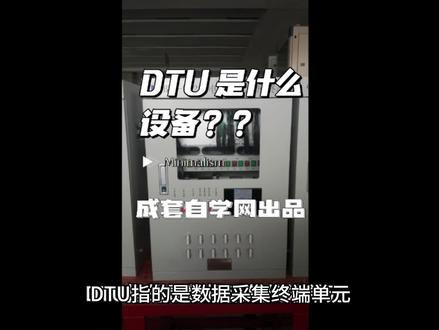

低兔指的是数据采集终端单元，它是一种能够对数据进行采集、处理和传输的智能设备。低兔通常用于监测和控制分布式设备的运行状态，比如箱式变电站、环网柜以及其他电力、通信、环保、交通等领域的设备。低兔通常通过现场走线、 串口等方式与现场设备进行连接，采集实时数据并进行处理，然后通过仪态网、 gprs、 三 g、 四 g 等方式将数据传输到尚未机系统或云平台。 除此之外，迪兔还可以根据设定的规则和条件对采集到的数据进行分析和控制，从而实现远程监测和控制的功能。

万能电源为店里保驾护航！ dtu 是什么你知道吗？我身后这两台就是 dtu 配电自动化站锁终端，它最大的用途就是采集开关柜的各种信号，并把数据上传至国家电网的后台，再通 dtu 对配电柜进行分合闸操作，实现配网在远方监控和配电自动化管理。以这台设备为例，第一部分是 dtu 的主控单元， 上面能看到的线数就是各配电柜引过来的采集与控制线了。第二部分是这台 dtu 的控制保护开关，用途上面都有标识。 第三部分是集中控制区域，这台柜一共有八个独立分区，可以对吧台开关柜进行集中分合闸控制。关注我，我是甜头侠，我在万镇等你！

前呢，粉丝跟我们说，他说咱们的这么的环网箱呢，又装了危机保护装置，又装了 dtu， 为什么两个都要同时装呢？我来给给大家解释一下。 我们的危机保护装置是对开关柜进行一个保护作用的，虽然他有四摇功能，但是呢，危机保护有非常多的品牌，他无法达成通讯协议的一致性，所以对于国家电网来说，他没办法进行集中控制和采样。 ok， 这就是我们的危机，他起的作用主要是保护作用。 dtu 呢，它起的主要作用是他会对我们所有贵的电流、电压以及开关状态进行检测，并且把所有的数据上传至数据控制中心，让我们的系统控制中心呢能够及时的对我们的设备进行控制、测量和检测。好，那么就到这里，大家给我点个赞。

开闭锁环王柜智能终端地图是一种用于配电自动化系统中的设备，其主要作用是实时监测和控制电力设备的运行状态，可以将数据传输到尚未机进行分析处理， 同时也可以接收上位机的控制命令，实现对电力设备的远程控制。地图通常具有以下功能，一、数据采集地图可以实时采集开闭锁环、网柜等电力设备的运行参数，如电压、电流、功率因素、温度等。 二、数据传输 d 区可以通过 g、 p、 r、 s、 三 g、 四 g 以太网等多种通信方式将采集到的数据传输到上位机，实现远程监测。三、智能控制 d 处可以根据上位机发送的控制命令，实现对开 闭锁环、网柜等电力设备的开关控制、电器参数调整等操作。四、安全保护递出可以实现电力设备的过载、欠压、过压等故障保护功能，确保电力设备的安全运行。 总之，地图作为配电自动化系统中的重要组成部分，具有高效、智能、可靠的特点，能够大大提高电力设备的运行效率和安全性。

配电远方终端 d t u f t u t t u r t u 的区别 d two distribution terminal unit 配电终端单元用于开闭锁还网柜便电锁的多回路数据采集，包括三相电压、三相电流、有功无功、频率、开关位置等。通讯管理 具有更多回路、更多参数监控管理的能力，并上传至上层。主战功能更强，适应范围更加广泛，地处已经广泛应用于电力、 环保、 led 信息发布、物流、水文、气象等行业领域。 ftu feeder terminal unit 馈献远方终端用于测量馈献的三相参数，包括三相电压、三相电流、 有功无功、频率等。监控保护配电系统中的溃陷与配电自动化主战通信，将信息提供给配电监控主战系统， 执行主战对溃陷及其终端设备的调节和控制。 rtu remote terminal unit 远程终端单元通用于对现场信号、电力设备的监测和控制。 rtu 通常要具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。 与常用的可编程控制器 plc 相比，阿处通常具有优良的通讯能力和更大的存储容量，适用于更恶劣的温度和湿度环境，提供更多的计算功能。阿处产品在石油、天然气、水力、电力调度、市政调度等行业 scarda 系统中广泛应用。 ttu transformer terminal unit 配电变压器远方终端用于对配电变压器的信息采集和控制，包括三相电压、三相电流、有功无功、 频率、温度、瓦斯等。它实时监测配电变压器的运行工况，保护变压器的安全运行，调整无功补偿，并能将采集的信息传送到主站或其他的智能装置，提供配电系统运行控制及管理所需的数据。点赞关注，了解更多自动化知识！

我们这一批呢高低压柜一共九十六台，我们的高压柜呢，带分布式 dtu， 那 dtu 起什么作用呢？ dtu 就是成功链接 电网公司的后台，实现远程操控的。这么这么一个作用，喜欢的点赞收藏。

知道集中式 dtu 和分布式 dtu 的区别吗？分布式 dtu 是把控制器分别装在每一台柜子里面，集中式 dtu 是把控制器集中在一起，装在一台柜子里面，从上端引线出来，控制每一台断路器。你明白了吗？我是小慧。

rtu 和 dtu 的区别一、基本概念 rtu 远程终端单元远程终端控制系统负责对现场信号工业设备的监测和控制。 dtu 数据传输单元将串口数据转换为 ip 数据，或将 ip 数据转换为串口数据，通过无线通信网络进行传送的无线终端设备。二、 二者区别一、硬件区别 ipu 硬件包括 cpu、 存储器以及各种输入输出接口等功能模块。 dtu 硬件包括 cpu 控制模块、无线通讯模块以及电源模块。 二、功能区别数据传输设备 dtu 只提供链路，可以设置创口参数，以便连接采集设备。数据采集设备 itu 就相当于 d t u 加采集，有的可以直接采集开关模拟信号。二、应用区别 r t u 应用在水利行业、 热网监控、燃气监控、环保检测、气象检测、交通控制等行业上。 dt 又广泛应用于电力环保、 led 信息发布、物流、水文、气象等行业领域。

直流屏工作原理主要的作用是给高低压开关设备提供直流分合闸操作电源及电力仪器仪表、控制电源、临时照明等。 直流屏的原理是交流正常供电时，将交流电转换为直流电给蓄电池充电，同时也给核闸母线和控制母线供电。当交流失电或故障时，蓄电池给核闸母线和控制母线供电。直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。 发电厂和变电站中的电力操作电源现金采用的都是直流电源，他为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制保护的基础。直流屏由交配电单元、充电模块单元、降压龟链单元、直流馈电单元、 配电监控单元、监控模块单元及绝缘监测单元组成，主要应用于电力系统中。

端组图上面他的端组描述有 id， 这边有 ud， 还有 eqedeq 二 d， 包括这边还有 yd 和 xd 和 jd， 他都是什么意思呢？我都给你整理好了。像 ud 他代表是交流电压， id 就是电流， zd 是直流， 借 d 就是交流电源。那么还有这个 qd 就是开关电量强电开入， yd 就是摇线，当然还有其他的也很多，你可以截图保存一下。
