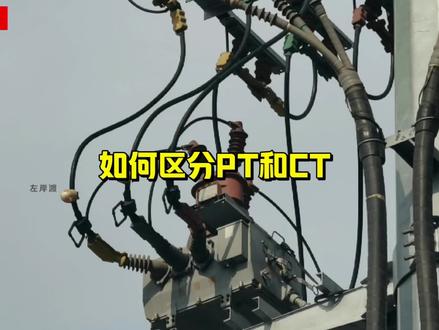

变电站pt和ct有什么用

这个呢是变压器保护的配置图，这个是变压器，这个是变压器的高压侧， 这个是变压器的中压侧，这个是变压器的低压侧。我们先来看一下变压器的插动保护，变器的插动保护呢，包括插动速冻保护和比例插动保护， 那么它是采集变压器各侧电流值，然后计算插流，那么根据它的定义，它采集的电流呢啊，分别来自高压侧的电流互感器， 中压侧的电流互感器以及低压侧的电流互感器。 图中变气的第一压侧呢，有两个分支啊，所以 分别采集了两个分支，各自的电流互感器的二次电流。变压器的插动保护，通过采集变高、变中以及变低的二次电流值， 然后经过角度以及扶持的较正之后呢，计算出插流，当满足插动保护动作条件时，这个时候插动保护动作出口跳开主变各侧开关。只有插动保护是需要采集变压器各侧电流的， 而其他类型的保护呢，就只需要采集某一侧的电流和电压，比如说电压器高压侧的后备保护， 我们将这一部分呢放大。变压器的高后备保护呢配置了连续 方向过滤保护，辅压方向过滤保护、零序过压保护以及间隙保护。 首先我们来看一下辅压方向过流保护，他采集了高压侧的电压以及高压侧的电流， 当我采集到的这个电流值大于整定值，并且采集到的这个母线电压满足辅压开放的条件，同时呢根据电压和电流的夹角判断出我这个故障呢为正方向故障， 这个时候辅压方向过流保护动作出口，注意这个辅压条件呢，是通过采集我高二侧母线电压得到的，根据采集到 到的母性电压，我们计算出啊，要么是他的电压小于我的低电压整定值，或者是计算出来的零续电压大于整定值，或者是计算出来的负序电压大于整定值，这个是满足负压条件， 如果此时采集到这个母线电压属于正常状态，这个时候即使方向和过流条件满足，那么也会将该保护闭锁。 再来看零序方向过滤保护，这个保护采集到了母线电压啊，以及高压侧电流 以及我变压器中性点的电流。这里为什么要采集两 个电流呢啊，其实前面我们已经讲过，对于零续方向过滤保护，我们的自产电流判方向，而外接电流判大小 用于判方向的这个电流呢，就采集至我们开关的 ct， 而用于判大小的这个电流呢，就采集至我们中性点连续 ct， 而对方向的判别就需要采集我主辨高压侧的二次电压。 我们再来看一下间隙保护，间隙保护包括间隙过滤保护以及连续过压保护。间隙过滤保护啊，采用的是在我这个间隙中性线上面 这个专用的连续 ct， 注意这个连续 ct 安装的位置是在间隙接地的这个中性线上，它是区别于在这个中性点地刀啊，这个中性线上面这个连续 ct， 中性点接地刀闸旁边的这个连续 ct 呢，它是用于连续方向过滤保护啊，判断连续方向大小用的。而间隙旁边的这个连续 ct 呢，它是给我间隙保护里面的间隙过滤保护用的， 那么为什么这个间隙过滤保护啊，不直接采用这个中性点接地刀闸上面这个连续 ct 呢？这是由于啊，我们在和这把接地刀闸的时候， 有可能会产生这个连续电流，而我间隙过滤保护呢，没有其他的闭锁判决啊，那么有可能呢啊，就会发生一个误动，所以呢，我间隙过滤保护呢，是在间隙旁边呢，专门安装一个连续 ct 啊，专用于间隙过滤保护。 我们再来看一下另一个间隙保护的零序过压保护，零续过压保护啊，他采集的呢是我母线电压互感器开口三角的电压， 我的电压互感器呢有很多个绕组，其中一个绕组呢就接成了开口三角形的方式，那么通过这种接线方式，那么开口三角处这个电压呢，就是连续电压，这个连续电压呢就接到我们的 连续过压保护，当我的系统出现基地故障，这个时候呢，三项天涯不平衡啊，然后呢，这里呢，就会产生一个比较高的连续过压， 当这个连续过压值大于我们的整定值时，这个时候连续过压保护动作， 连续过压保护和间隙过滤保护，他们都是作为我们间隙保护啊，当我这个间隙被击穿时啊，这个时候这个中性点位置呢啊，就会流过连续电流， 当电弧消失，这里被隔断，那么在我们变压器的中性点位置呢，就会产生一个啊连续电压，当间隙保护动作时呢啊，这两个保护是互相保持的。 更详细的内容呢，大家可以回过头去啊，看我讲主辨间隙保护那一节课的内容。 以上呢啊，就是我们变压器高会被保护的配置情况，我们再来看一下变压器中会被保护。

三、十五千伏所需要的高压试验设备检测项目包括哪些你知道吗？看完这个视频你就明白了！ 一、高压电缆的交流耐压试验，检验电缆及所加工的电缆头是否满足运行电压的要求。二、压气的绝缘电阻吸收笔即化指数的试验。 三、变压器的直流泄露视野。四、核炸状态下对断路器、复合开关等接触电阻器型测量是否满足运行条件。 五、对变压器的变比组别、 pt 单向变压器的变比急性等测试。六、二次保护部分 ct 不安特性对危机综合保护装置的定性进行试验。以上就是高压试验设备的所有检测项目了，想了解高压设备相关信息，点我头像哦！

左航 byq 三二幺零电压器辨别组别测试仪使用介绍 主测试线分为红黑两条线，每条线又分为 abc 三项测试，前接变压器黄绿红分别对应仪器输出端口， 同样黑色线也对应 abc 接到仪器上， 仪器侧接线完成垫底电压器侧接线 将红色线接电压器高压侧分别对应 abc 接到推压器柱头上，黑色线接到低压侧也分别对应 abc 接好， 保证接线接触良好。仪器接好线后，开机进入主测试界面。测试项目包含三项变压器测试、单项变压器互感器测试以及特种变最型接地变测试。 进入三项测试后可以进行正常测试或者进行盲侧，在盲侧状态下，在未知名盘的情况下，可以将连接组别设置为未知，未知自动 直接进行测量。 测试完成后可以参考实测辨比值以及组别分阶位与辨比误差，不需要参考，因为没有输入额定值。 正常测试状态下输入视频编号，输入额定高压、额定低压以及调压比 额。额定分监位调压比根据变压器实际情况按实际输入，分监位指的是额定分监位， 无论测哪一个电笔档位，只需输入额定档位即可， 然后输入相应的连接方式。此台变压器为外外零，根据情况实际输入 组别，按名牌输入，也可以进行自动判断。设置完成后点击开始测量。 测试完成后，仪器显示三项电笔值、当前档位的误差值以及分界位判断和连接组别判定。测试完成后， 变压器可以直接换挡，无需重新设置，直接点击继续测量即可，也可以进行打印数据 或保存到本机、保存到 u 盘等操作。 在单项测试中，只需接仪器的高压 ab 端子和低压 ab 端子， c 项无需接线，接好线后按相应的额定高压、额定低压等数据输入进去直接测量即可。 在 z 型测试中，专门针对 z 型接地变，其设置参数 和正常测试一致，只需按照名牌输入高压、低压以及调压比分解位即可。

先来看一下电压互感器运行中为什么二次不允许短路？电压互感器正常运行时，由于二次负载是一些仪表合计电器的电压线圈阻抗大，基本上相当于变压器的空载状态。 互感器本身通过的电流很小，它的大小决定于二次负载阻亢的大小。由于电压互感器本身阻抗小，容量又不大，当互感器二次发生短路，二次电流很大， 二次保险熔断影响到仪表的正确，只适合保护的正常工作。当保险容量选择不当，二次发生短路，保险不能熔断时， 则电压互感器极易被烧坏。电流互感器运行中二次为什么不允许开路？电流互感器经常用于大电流条件下，同时，由于电流互感器二次回路所串联的仪表盒、气垫装置等电流线圈阻抗很小， 基本上成短路状态。所以电流互感器正常运行时，二次电压很低。如果电流互感器二次回路断线，则电流互感器铁性严重饱和，磁通密度 高达一千五百高斯以上。由于二次线圈的杂数比一次线圈的杂数多很多倍，于是在二次线圈的两端感应出比原来大很多倍的高电压。这种高电压对二次回路中所有的电器设备以及 工作人员的安全将造成很大危险。同时，由于电流互感器二次线圈开路后将使铁芯磁通饱和，造成过热，有有可能烧毁。在这铁芯中产生圣磁会增大互感器物差， 所以电流互感器二次不准开路。简单的来说，电压互感器二次短路一次将产生很大的电流，很容易烧毁电压互感器。电流互感器开路 铁芯磁通饱和，造成过热，而且会产生高电压，非常危险。综合实际情况来看，若发生这两种问题，还是电压互感器坏的几率高。
