广联达后浇带怎么从基础设置到屋顶

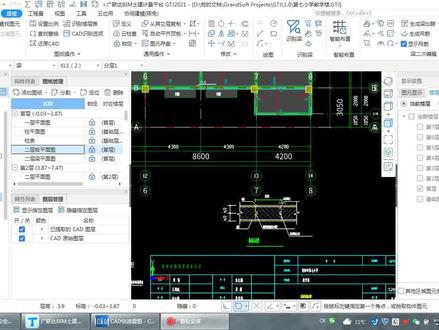

大家好，我是造假人生，本次视频呢给大家分享这个小学教学楼他的这个板后胶带，这个构建的建立和厨源的绘制。 我们首先看一下他的板平面图，那么在一层顶的板平面图里呢，我们看一下他有打网格线的这一个部分呢，就是他的后胶带，我们看一下他标注的是伸缩后胶带， 我们看一下他平面的这个祥图，也就是他的断面图，就是楼板的后胶带，那么他的宽度呢是这个八百宽，八百宽，那么在楼板的这个啊中间的这个位置呢，做的是这个 啊，遇水膨胀的止水条啊，从我们这个断面图上来看呢，他这个伸缩这个后胶带呢，他是没有这个加强筋的，那我们这块我们该怎么定义呢？那么在这个我们软件里面 我们要打开，那么其他的这一部分，这个构建在这里呢。第五个就是后胶带，我们把光标定位在后胶带上，我们点一下定义， 那么点一下定义了，我们看一下，那么他新建这呢，我们点一下新建后胶带。好新建后胶带以后呢，我们看一下他默认的后胶带的宽度是一米的，而我们图纸上呢 后胶带的宽度呢是八百，所以呢我们要把他默认的宽度一米给他改成八百， 好，改成八百以后大家注意看，那么在我们这个后胶带里面呢，他有很多的设置的，很多的设置，比如说他有 滑板或者是装撑台的这个设置的一些要求，那么我们看那么滑板呢，也就是剔除这一块的后胶带呢，他是这个木 默认呢是矩形的后胶带，那么在这里呢，我们可以点一下这个小三个小黑点，我们给他点开，那么在这里呢他有矩形的后胶带，还有阶梯下沉的后胶带以及呢 矩形下沉后胶带和槽形下沉后胶带，以及内角下沉后胶带和外角下沉后胶带。那我们软件里呢，一般默认呢是第一个最简单的，也就是矩形后胶带，那么 如果我们的有滑板基础，我们的图纸，那么他的后胶带呢，一般选择的是矩形下沉的后胶带，也就是第二个，我们点一下第二个， 那么这里面呢他这个我们软件啊，已经根据我们一般标准的这个下沉后胶带的设计呢，把他的一些构造的这个形式啊，都已经 做成参数化的这个图形已经内置过来了。我们如果说图纸上有这个后胶带接点的话呢， 我们只需要对照着图纸上的节点，那么来修改我们软件里面相应的参数就可以了。那我 我们看一下我们软件里面默认的这个参数啊，他的配金呢，基本上都是三级杠十二的间距两百的，那么他的这个下沉的厚度呢是四百，那么如果我们实际下沉的厚度是六百的话呢，我们直接点 记一下那么他这个高度的数据，然后直接手动修改就可以了。那么当然了，我们如果说他这个图纸设计的有些钢筋呢是不需要设置的，你比如说这个拉钩如 如果说不需要设置的话呢，那我们就可以不设置，我们就可以不设置，那么如果说我们这些参数里 每根钢筋是没有的，那么我们呢可以直接那么把他的参数呢给他删除就可以了，那么如果说他是十四的配金，我们直接修改配金就 可以了，那么这是滑板基础的后调的，我们选择相应的节点，调整完相的参数之后呢，直接点确定就 可以了。好，那么这是这个滑板基础的后胶带，我们再看先胶板后胶带，先胶板后胶带呢，他默认的呢是矩形后胶带，我们呢也可以那 选择他其他参数化的这个洁面参数化的洁面我们看一下，那么他矩形后胶带呢也是有加强筋的，也是有加强， 那么这个加强筋呢，它是指在我们版的正常配音的基础上，另外增加的这部钢筋就叫加强筋， 那么这个加强剂呢，他默认的呢是，那么沿后胶带的两侧呢伸进我们板里面一个毛布的长度， 然后他配金呢默认的也是三级钢十二的间距两百的，那么一般情况下，如果说图纸 没有注明的话呢，他是这个就按我们橡胶板受力筋那么洁面的一半来进行配置的。 好，那么我们就按默认那么这个节点呢来进行设置，直接点确定就可以了。好，我们再看其他的，他有外墙后 胶带，内墙后胶带以及呢梁后胶带和这个啊，其他的基础梁啊这些后胶带，我们重点再来看一下矩形这个梁的后胶带， 我们点一下矩形量后胶带，我们点开这个三三个小黑点呢，那么我们可以进入设置，选择他的这个量后胶带他的节点形式，那么第一个呢最简单的就是矩形后胶带， 第二个呢是阶梯型的后胶带，那么第三个呢是槽型后胶带，一般我们零啊都是选择的是矩形后胶带，矩形后胶带那么在这里呢他有加强筋，大家看一下，那么加强筋呢默认的呢是两道，每道呢 就是两侧各铺织，那么啊两根三级钢十二的钢筋， 那么在后胶带范围内呢，那么量的估金呢是加密的，我们看一下，那么他的间距呢是一百，那么假如说如果我们图纸设计里面后胶带这一部分量的估计呢间距是八十或者五十的话呢，我们可以直接修改这个参数， 当然了，如果说我们这个啊，量他的这个啊，通常的这个，通常筋这个方向上的加强筋呢，如 如果不是两根三七杠十二的呢，我们也可以点击他进行相应的调整，进行相应的调整，那么调整完以后呢，调整完以后，那么 他就可以按相应的这个标准来进行计算了，来进行计算了。好，设置完以后呢，我们就可以点，我们就可以点确定就可以了，点确定就可以了，同样呢 这个梁的后胶带呢，那么对梁的加强筋呢，我们可以直接在这里修改，那么也可以呢我们看一下梁后胶带呢，在这个他的参数的第三项，也就是序号的第二十项呢，他是 后胶带，那么侧面筋，后胶带的侧面筋，我们看一下他默认呢是两根三级钢十二的，我们可以 呢点击一下这个两级钢啊，两根三级钢十二的这个钢筋设置，然后呢我们点一下后面的这个三个小黑点，那么他弹出来一个窗口，弹出这个窗口呢是让 让我们呢可以根据不同的量宽和量高来设置不同的这个加强筋，来设置不同的加强筋。 那么他这里呢，我们首先看看一下他的这个查看说明，那么这里大家看一下啊，他是根据一些我们正常的一一般的设置，那么给出的一些这个啊说明信息。 第一呢就是量宽，量高支持输入数值，那么多少到多少等于小于大于，小于等于以及 大于等于连接的范围，他是这样说的。然后第二条呢说是侧面钢筋梳的格式， 就是根数级别和具体的钢筋直径，那么他还有个导入，导入呢，就是说我们这个在表格里面直接做好的这个 加强您的设置表格，那么我们呢直接就可以呢把它这个打进来也是可以的。 那么还有导出，也就是我们设置好以后啊可以导出，导出了以后呢，那么其他的这个工程在用的时候呢，直接可以用我们导出的这个数据， 然后呢我们呢在这里呢我们也可以添加行和添加列，那么都是可以的， 我们再添加添加行，好，添加行呢他这里面呢有个量宽的取值范围和量高的取值范围，我们看一下我们再添加列，他这里面呢 有量高，比如说量高我们填四百和六百两个数据，然后呢量宽呢我们可以填两百、两百五， 三百，好，我们就选择这些数据，那么这样的话呢就是当量宽是两百，那么量高是四百的时候呢，加强筋是两根 三级缸，十二的十二的两款式的， 两百五的呢，也是两级钢三根，呃呃，两根三级钢十二的，量宽是三百的时候呢，那我们可以选择两根三级钢是四的，那么当梁钢是 六百的时候呢，量宽是两百的时候呢？假如说我们可以设置成三根三极杠十二的，那么量宽是两百 五的时候呢，我们可以设置成那么是三根三级钢十二的，那么量宽是三百的时候，量高是六百的时候，同时满足这两 条件呢，他的侧面加强筋呢是三根三级钢十四的。好，我们这样设置完成以后呢，点确定， 点确定以后呢，他在这里那个这个啊量的加强金呢，就会显示按设置，按设置，那 我们绘制完这个后胶带的涂圆以后啊，那么我们的量的这个后胶带，他搜索呀，我们后胶带位置，那 相应的量的量高和量宽，那么符合我们设置的条件的时候呢，他就按我们设置的 这个两侧面金的这个参数呢，进行相应的加强金的计算。我们具体的呢设置完以后，我们点一下关闭，那么把这个构胶袋定 后胶带定义的这个窗口呢给它关闭，然后呢到我们的模型里面，那么选择呢去绘制我们的后胶带，通常呢后胶带呢是按这个啊直线来进行绘制的，直线来进行绘制， 那么大家需要注意一点啊，我们看一下，那我们这个后胶带啊，这个位置后胶带这个位置他刚好呢他刚好啊，那么在我们这个空调板的这个位空调板这个位置， 那这样的话呢，我们这个空调板啊也需要设置后胶带，那我们呢先给他画出来，那么我们首先捕捉呢这个后胶带的这个长度方向的中点，然后呢 在画到对面这个后胶带长度的中点的位置，好，那这样的话呢，我们就把这个后胶带布置完了，那么后胶带呢，他每一层都需要布置的，当然了如果说他每一层的位置 和这个参数都是一致的话呢，我们可以那么镀制一层，然后呢把它复制到其他层，那么刚才我们说了，这个空调板啊，他也是 刚好呢在我们这个后胶带这个位置，所以呢空调板也要布置后胶带，这样的话呢，我们就把这个后胶带的长度调整到我们空调板的板的侧面，好就直接拉到这就可以了。好，我们绘制完这 一个后胶带以后呢，我们三维看一下，那么他就是这个样子，一个一个显示的形式。 好，那么本次呢给大家分享后胶带这个构件，他的定义和图源的绘制，就分享到这里，如果大家喜欢我的视频，欢迎点赞、关注，转发评论，谢谢大家，我们下次视频再见。

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下我们下层式后胶带是如何进行的布置。我们首先来看一下我们的呃图纸，图纸的话这个地方我们看一下这个说明这个地方看到没有，他是底板的后胶带， 他不像我们平时就直接在这个地方是一个矩形的，他这个地方下沉了我们两百，然后我们看一下这个就是我们的后胶带，然后看到没有，这个地方成件后胶带八百宽，那 我们在软件里边如何处理？我们首先后胶带是要由我们滑板先建立这些基础构件的，比如我们现在先简单建立一个滑板， 好，这个地方建立了一个滑板之后，我们再来看一下新建我们的后胶带，选择我们这个其他里边的后胶带，看到没有？然后再 点击新建后胶带，然后我们的宽度，我们看到 cd 图纸上边说明的是多少万，说明的八百宽，让我们这地方输入八百。 好，输入之后我们就来看一下这个是我们滑板装成台这个地方后胶带类型矩形后胶带，我们点击选中之后看到没有，这里就有类型 矩形，矩形下沉。好，然后我们这个就比较适合我们的图纸，然后这个地方可以选择角度，我们是按角度来的还是按嗯，这一个底宽的，底宽的话也可以，角度也可以，那这里还有配件形式，有 软件给我们提供了丰富的配件形式，我们的话我们看一下就比较适合哪一种，哎，我们看一下矩形下胶这一个，二 这一型号，我们看一下有这一个钢筋，然后底部有这个，呃，附加筋，然后这两根其他的就是我们软件里边滑板的底筋。 通常布置好这个地方，我们输入，首先上边是我们的八百，好，这个宽度，然后宽度过来，这个地方有多少？哎，一百五十，那这个地方我们呃在下边这个地方就输入我们的多少，我们看一下下边下面这个地方是两百，让我们这里输入两百。 好，然后呃这个地方是伸过来多少？哎，这个地方看一下也是两百，让我们在这个地方输入两百宽，这个下沉是我们的多少？两百，好，下沉输入之后这些地方有没有增加呀？我们看一下没有增加，那 我们这直接把它删除掉，删除掉好，删除掉，然后这个地方也是，然后下边我们看一下这根钢筋也没有，然后侧面钢筋是有的，这根钢筋， 这根钢筋我们看一下是多少啊？都是四幺二间距两百，那我们这里四幺二间距两百正确的，这里四幺二间距两百也是正确的。好，然后这个侧边有没有我们侧边副壁钢筋呢？我们看一下这个侧面是没有的，那我们这个地方也可以给他删除掉。好，点击确定， 确定好之后我们就可以来布置，点击这个地方我们随便拉下来，好，然后旋转看一下，好，看到没有？这个地方就 布置好我们的后胶带了，看到没有？然后我们给他汇总一下，我们看一下他钢筋，汇总之后我们选择编辑钢筋这个地方 方，呃，我们放大一下，看到没有？这里就有我们这个斜的弯折，还有我们这个下部分分布精这个地方，我们就可以看到他这里计算的根数长度，大家也可以手动去和他对比一下。好，这节课就是我们给大家讲的这个下沉式后胶带的布置方式，谢谢大家。

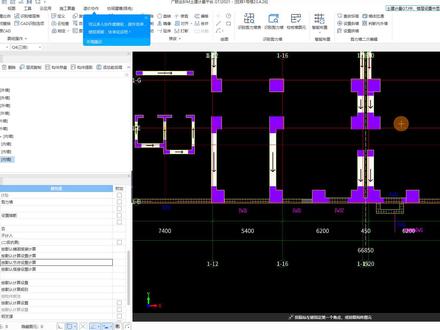

来哦，看一下后腰带的做法， 还是千万的定义界面，然后在这里添加他的清单，清单的话咱首先要算的是他的混凝土， 然后模板，然后止水带，因为咱这个模板的话，咱这个后这个后腰带的话这里有这个止水板，止水钢板想要挡住墙里边也有，所以说这一块咱要把它也套上算出来， 因为咱定额里边是不含这个止水带的啊，这个混凝土在里边。好，首先看一下他这个后腰带的清单，他就是咱这几项就是罚款的，然后 墙梁板的会员的体积之和有承担量，然后呃回他里边的子木的话就是分别套相，就是基础的，是基础的他一般要比两侧的混凝土高一个等级，像咱基础地板就是滑板的话是 c 三五，他就是 c 四零， 然后咱挡土墙的话是 c 三零， c 三五他就是 c 四零，然后咱楼板普通的两板是 c 三零，他就是 c 三五，然后咱普通的两板梁是 c 三零，他是 c 三五，所以高一个等级后边对应的分别是他们的后腰带体积， 然后再看模板面积也是一样，先把他的面积都给压出来，然后这里是分别是墙梁板 和滑板呢，他的模板他的模板面积，然后最后是止水钢板止水带，止水带的话钢板止水带他的长度是两侧左右边线总长度， 要说这个后边得多长的话，他是要乘以二，这边一个，这边一个，咱这挡住墙也是这样，这里一个这里一个 啊，但是到负二层的时候咱没有。呃，没有罚款基础了，他会遇到什么构件加什么构件，他会加上梁板和墙的后腰带总长度，所以说到负二层的时候，你需要把 需要把他的这个后胶带手算出来，而不是用这公式了，直接用他的。呃，这个挡土墙的高度乘以两侧，然后再乘以乘以这两侧，然后再乘以两个墙 面，北边一个墙面，南面一个墙面，就这样，这是后腰带啊，然后这边一个墙面，这边一个墙面，所以说他是三米二的层高，然后乘以二，再乘以二 啊，一共是四个，就这样这样出来的，然后再到往上的话就没有了，你像外边没有，像负一层和手层都没有挡住墙，然后两板上也没有后腰带，所以说你就到 啊，手绳的话就把这个后止水带这里去掉。好，这是咱的后胶带的做法，套去。

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下我们建筑后胶带是如何来进行计算的，在软件里边如何处理好？我们来看一下我们图纸上边这里就有我们建筑后胶带底板的 侧墙的，还有我们顶板后胶带的祥图。这个地方需要我们去计算后胶带的体积，因为他的混凝土会大一个标号，或者有跟我们主体其他的不一样， 所以说这个地方我们需要单独去计算，但是钢筋呢？我们不用考虑，因为钢筋他在哎做钢筋的时候直接就会穿过去，只是把这个地方留到最后来进行浇筑混凝土。还有一个就是我们这里的止水袋和止水钢板，我们需要去 手动计算好在软件里边我们怎么处理啊？比如我们这里简单有一个滑板的底板，还有我们的呃，梁板，这个地方我们新建一个后胶带， 新建之后这个宽度按我们图纸布置的，比如说是八百，那我们直接布置之后，在软件里边，比如说我们在什么地方有，我们给他绘制上去就可以了。绘制之后我们来看一下他只要绘制了之后，在这一层的 底板顶板，还有我们的这个梁，他都会设置油，比如我们来计算一下他的 啊，汇总他的图源，然后我们来看一下他钢筋有没有哎，哦，我们看一下他还是有我们的钢筋，这个地方的钢筋是如何来计算的？他是按我们的长度加上我们的四十六倍的，也就是我们的毛骨长度，但 在统计的时候，其实我们不用去统计这一部分的钢筋，我刚才说的这个地方只是我们把混凝土给他统计一下，还有就是我们止水钢板这个地方，我们再来看一下我们的计算式， 计算式这个地方我们线雕呃，这里有我们的体积，该算的我们要去计算到我们的这个， 呃里边，比如说我们这个地方看一下他的工程量，好，这个地方就有我们的板，然后还有我们的呃，这个梁的后胶带的体积，还有我们的圈梁这个地方设计的有的调机滑板基础这些我们都可以给他处理。 然后就是我们还有一个什么内容啊？我们看一下后胶带的中心线长这个地方还有左右总长，我们这个地方就要去算左右总长， 他的量就是我们图纸上边的这个止水带的工程量，所以说这个地方一定要注意一下。好，这节课就是简单给大家讲了一下我们后胶带的一个内容， 我们一定要去布置，因为这个地方的工程量是单列的，他的单价呃是不一样的，只是钢筋我们不用去考虑，因为在主体部分已经做作的时候已经给他布置过来了。好，这节课就是我们的内容，谢谢大家。

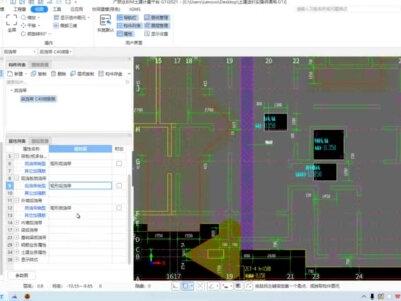

好，这一节我们讲后胶带工程量计算，首先我们看图纸中关于后胶带是怎么说明的， 首先我们看图纸的结构设计说明，有一条叫后胶带，采用比相应结构部位高一级的微膨胀混土胶做， 那么后胶带基础后胶基础底板后胶带做法，一般来说是这个样的，每侧有一个三毫米厚的钢板， 会做快意收口钢丝网，快意收口钢丝网宽度一般是八百，也有的是一米，不同的工程根据工程具体设计，根据工程的具体设计，那么 这是我们基础法板的后胶带。对于外墙的后胶带说地下室外墙每层水平层生缝间应一次胶做完，那么 地下室外墙后期的做法如图所示，这是地下室外墙，也是每边都有三毫米厚的钢板，也有快意收口的钢网。那么对于 实际工，实际中，实际施工中后接待是什么样子呢？我们看一下两个两张施工图片， 这是我们现场滑板基础中后胶带的后胶带做法，那么两边都有止水钢板，这是我们图纸中所说的那个三毫米厚的止水钢板， 这是仿版技术里面的。我们再看第二张图片，这是顶板上的，这是顶板上的车库， 顶板的后脚带后带两侧安的快翼止水钢钢丝网，就是我们这里所说的叫快翼收口钢网，快翼收口就是 这个钢网，实际上就是一个钢丝网，就是一个钢丝网，那么这一个后胶带上面是这里上面没有做，我们的没有做 止水钢板，止水钢板，这说明这个车库上面他不回前途。如果说上面，如果说我们后胶带所出的位置 需要是比如说地下车库的外墙外侧回填土，那么外墙的后胶带是有止水钢板的，车库顶板他有止水钢，那车库顶板如果说要有回填土，要有种植，要要有种植各种植物，那么他也是要有止水钢板的，也是要有 钢板的。这是我们说的关于后胶带两侧实际施工中止水钢板的情况和一些具体和具体的做法，具体的做法，那么我们再看在软件中，在软件中我们应该如何计算后胶带的工程量呢？我们打开算量软件，打开算量软件， 在基础层，我们在基础层建立后绝代构建，导入基础平面布置图， 那么这是我们的后胶带的宽度，这是我们的后胶带示意图示意的位置，这是我们后胶带示意图的位置。那么在其他构件里面点击后胶带 构建列表，新建会在八百。这个时候，这个时候建议大家我们的滑板混土是 c 三五的，也知道我们的滑板 混土是 c 三五的，底板混沌等级 c 三五。图纸中说，图纸中说 后胶带采用高一等级相应部位高一等级微膨胀混凝土，所以说这里我们建立构建名字的时候，后胶带八百宽，那么 c 三五就 c c 三五，非等级叫 c 四零微膨胀 为恒大，这样我们的后街的构建名称就建立好了。构建名称建立好了，那么后街的这个八百宽度啊，可以不要，可以不要，为什么可以不要呢？ c 四零为 八百，宽度大于是八百还是一米，并不影响我们项目清单的编制，并不影响我们项目清单的编制，那么汇集的宽度这里输入八百， 我们后阶代应该注意哪些？ 后接待这个属性里面应该注意哪些数据的修改呢？应该注意哪些数据修改呢？我们看一下。首先后接待他是一个衣服构建，后接待是一个衣服构建，我们只有把筑墙、梁板等全部绘制好以后，才能去绘制我们的后接待构建， 我们现在说新建绘制，新建后界的构建，然后在备注这个位置找到法版后阅台，那么法版的后阅台类型 是什么样子呢？找到我们各自对应的图纸，找到我们各自对应的图纸，我们这个图纸，这个图纸说基础底板后接带是基础底板后接带 是一个类似的矩形的类似里程，因此我们这里选择矩形后界带，矩形后带点击后面的三角，能够看到我们的矩形后界带是这个样子的，这样的这个时候在属性里面，在属性里面输入对应的钢筋信息，对应的钢筋信息，那么 一般来说，后叶子的钢筋在顺着后叶子长的方向上是没有钢筋的，顺着后叶子长的方向上不再多增加点钢筋，但是在横过后叶子的方向，他会有加密的钢筋，会有加密的钢筋，我们这里 图纸中图纸中并没有说加密钢筋是多少，我们这里是暂按考虑加密钢筋为 c 十八的将近一百八，底部的横过的后截的钢筋也是 c 十八的将近一百八。那么它的长两侧卯入后期的卯入阀门的长度 是一个毛孔长度，都是一个毛孔长度，这是软件设定的这个位置毛孔长度位置，也可以输入具体的数字，也可以输入地图数字。 那我们说版后决赛，同理我们可以设置线雕版后决赛限制版后决赛为矩形后决赛， 或者为阶梯性后决赛，那么根据各自不同的图纸去选择，根据各自不同的图图子去选择，我们这里还是选择矩形后决赛。那么钣金是钣金，和后决赛 的附加钢筋和钣金一致，都是 c 十的将近一百七， c 十的将近一百七，点击确定，点击确定，那么然后逐一的把外墙后胶带和内墙后胶带全部设置好， 但是这里要注意，这里要注意内墙后一带，内墙后一带。一般来说，一般来说我们就不带四指上的胚金，不带四指上的胚金，要把它去全部去掉， 木去掉，那你先不回来，你再增加，再增加，我们的 不加钢筋，不带咱家磨钢筋。对于量，对于量后期的，一般来说要注意量的后期的量后期的范围内，固金加密为将近一百，这里改为将近一百，这个就表示我们量上的固金到了后期的范围内，他的加密的间距为一百，加密的间距 有一百，而两侧的附加钢筋，两侧的附加钢筋结合我们的图纸要求输入，按照图纸要求输入对应的钢筋，我们这里输入的暂时数字是两根十二的，是因为我们的图纸中，我们的图纸中并没有给详细的说我的量的后腰带 梁的后期在如何处理，板的后期在如何处理，只是有了这么一个简单的说明，只是有了这么一个简单的说明，那么至于我们每一个后期的不是金，是 侧面钢筋，两根十二的还是两根十四的，结合各自的图纸去填写各自的图纸填写，那么基础梁也是在基础梁也是选择矩形后代，或者选择矩形后代，那么填写侧面勾的钢筋等等，这是我们说，这是我们说的 我们的后接待属性需要注意的这些问题。然后呢名字建立好以后，在建模界面使用直线命令，使用直线命令，这样去使用直线命令绘制我们的后接待构建就可以了。 绘制完以后需要大家注意的是，绘制完以后需要大家注意的是要把这个构件复制到，复制到我们的地下的所有的层，地下所有的层，因为根据我们的图纸，我们能够看到法板上有回略带，而 负的六点一米标高速两百有后绝代，三点零五标高速两百有后绝代，负的零点零五米标高速版平面 有灰色，而到了我们的三点九五米板上就没有灰色了，就没有灰色了，所以说我们的地下构建里面是完地下，地下三层是都有灰色的，我们这个时候要把后界的构建全都构建复制，构建，复制到其他层，复制到我们的地下三层， 地下二层，地下一层，点击确定，点击确定，这个时候他说覆盖目标层同位置同类型图片，因为我们已经我前面是已经建好的，所以说这里选择覆盖同位置同类型图片，点击确定，这样我们的构建，我们的后期的构建就复制好了，就复制好了， 那么地下三层，我们打开地下三层三维显示，你看后肩带，它是一个衣服构件，衣服构件地下三层也有， 是不是啊？地下三层也有，而地下二层，地下二层，地下二层看了吗？也有地下一层， 那么外墙的位置也是有的，也是有的，外墙内墙均有，顶板上也有，就是说整体来说，我们的后胶带是胶圈的，整体的来说我们的后胶带是整个胶圈的，我们三维显示，我们三维选中楼层， 全部楼层我们选中基础，地下二层，一层，你看我们的后脚带，整体上 这样是交圈的，这样是整体上是交圈的，看到了吗？这是后胶带，整体上是交圈的。好， 这是我们关于后交代工程上的计算，后交代工程上的计算汇总计算以后他会显汇总计算以后他会出，我们分别出梁后交代的体积，板汇的体积，法板汇的体积，外墙汇的体积，这是分别出量的，分别出量的。 好，关于后阶段工程的计算，我们就讲这些。

我们需要点在工程设置界面楼层设置，那假设二层上面是夹层，那直接新建一个楼层，命为夹层， 输入夹层就可以了，那第四层我们相应的改为第三层，第五层改为第四层，再对应的修改他对应的层高就可以了。上面这个方法呢，就要注意，他是夹层，占了整个一个楼层的位置，那我们可以这样去进行操作，在操作的时候注意一下楼层的层高就可以了。 第二种情况呢是一层内局部有加层这样的情况，那我们就不需要专门去进行信件楼层了， 就把二层和夹层绘制在一起，只是他的标高不一样，定义好他的标高，在对应的楼层上去进行绘制就可以了。那比如说我们的二层这个位置，他的标高呢是三米到六米的位置，那夹层的标高是六米到八米，那这个时候呢， 我们的层高就需要设置为五米，那可以看到啊，我的二层的底标高是三米，底标高是八米，那这个时候我就可以去用我们图源的属性框来去进行修改， 如果是大家已经识别完成以后呢，我们也可以通过批量选择或者是快捷键 f 三去勾选我们需要设置的图源，点击确定再去进行调整它的局部标高就可以了。那在这个地方呢，给大家温馨提示一下，不同的标高的高度可能会影响到我们超高的工程量，那在这一块呢，对工程量也是有影响的，大家需要注意一下。 还有一个方法呢，是用单项工程的方式去进行处理，在楼层设置界面进行添加单项工程，这个时候我们可以再去进行插入楼层，将二层的楼层名称改为夹层， 设置好以后，我们就可以在夹层的这个单项工程上去进行绘制了，也不影响原来工程的楼层层数，那我们可以在左上角去进行切换，单项工程就可以。

大家好，今天我们来说一说，是吧，不同构建的。呃呃，保护层是如何设置的啊？图，这是找图图纸里面的一个截图啊，就是各个部位的混凝土强度啊，我们具体我们是在软件里面跟大家解说， 这个是各个构件啊，这里是他的一个保护层，全部在这里，在这里呢。嗯，楼层是吧？基本上 保护层的厚度的分地上地下啊，与饮水面分饮水面啊，根据楼层的位置啊，基础层负极组成，饮水面分饮水面在这里修改，根据图纸修改它的保护层。但是呢，到这里大多数只能修改一种保护层 啊，重点要提出他有的时候，比如说他的板，地下室顶板这一块，他可能有底部和 底面，他的保护层厚度是不一样的啊，怎么设置啊？还有梁也会出现这种状况，也会有设置出啊，两侧啊，底侧和侧面他的保护层厚度是不同的，包括这个前列强，前列强主要是涉及到他的一个地下 地下室啊，里外墙，饮水面，非饮水面，他会有两种保险的厚度啊，还有一个是基础，在这里着重说一下，除了基础和这个简历墙保护。

接下来我们看一下，嗯，每一层当中的抗战等级，获令的传统等级啊，的是指，首先我们要从基础层开始啊，非抗战是对的，抗战的传统等级不要看，都是 c 幺五啊，基础啊，啊，这下我们来看一下，图纸 在哪里啊？在这啊，看到啊， cl 基础两板强著 c 三零二结构 cl， 好，这个倒是简单啊， c 三零 一次性拉下去，好拉锅了啊，这个是四幺五 c r 五 c r 五 so， 好的，下面我们来看抗震点击啊，这个两个都是对的啊，这个要调整一下为非抗震啊，他这个基础里面的基础量啊，整体量都是非抗震的柱啊，是这个我们来看一下， 刚才在这里吧，住矿梁啊，抗争等于三强力强三级楼板，普通梁，非抗争，这个啊，三级， 其实这里面没有简历墙啊，是不是都无所谓，这个都没有，没有啊，矿粮，是的，住三级，非矿梁，非矿针对的橡胶板，非矿针对的楼梯，非矿针对的割造柱修改，是吧，不知道为什么是没人会抗战。好，这样也就结束了。
