杯形独立基础和基础梁怎么做资料

大家好，我们继续来看一下我们的这个独立基础，这个独立基础他的特殊之处在于哪呢？他的标识用 b 级表示的，那 b 级表示有什么特殊之处呢？我们结合平法来了解一下。在我们的平法中呢，分有普通的和杯口的， 那杯口来讲呢？他就是用 b 级表示，也就相当于对于我们的这个读机来讲，它属于杯口的。 杯口属于什么样子的呢？我们来结合我们的这个图来看一下，也就是说在我们的独立基础的这一块上部有一个杯口的形式，这种呢就称之为杯口独立基础，大家看懂了吗？

你知道图纸中这个高杯口独立基础该怎么看吗？我们一起结合基础的钢结模型来看一看。首先集中标注的第一行这个 b j 代表的是杯口独立基础的意思，后边这个小写的 j 表示的是阶型，就是三维图中这样的台阶。后面的零七是独立基础在图纸中的编号。 后边的五百杠一千四指的是背口独立基础内部的尺寸。这个五百指的是背口的深度，也就是这一段距离。这个一千四指的是剩余的厚度，也就是这一段距离 后边的四百杠三百杠一千二表示的是从下到上每个台阶的高度。第一个四百指的是最下边这个台阶的高度是四百毫米。第二个三百指的是中间这个台阶的高度是三百毫米。最后这个一千二指的是最上边这个台阶的高度，是一千二百毫米。 其中标注第二行中的这个 b 代表的是底部的意思。 x y 指的是两个方向，图纸中通常从左到右为 x 项，从下到上为 y 项， 所以这里表示的是独立基础。 x 方向和 y 方向的底部钢筋都是直径十六的三级钢，按照间距一百五进行布置，也就是三维图中这种蓝色的钢筋。其中标注第三行中的这个 o 代表的是什么意思呢？其实这个 o 代表的是短柱配金的意思。 杯口独立基础这个位置有钢筋的时候，就要用 o 来表示。后边的四 c 二十杠五 c 十六杠五 c 十六分别代表的是短柱的角筋， x 方向的中部纵筋， y 方向上的中部纵筋。所以这里的意思是短柱的四个角配有四根直径二十毫米的三级钢，就是三维图中这种红色的钢筋。 x 方向和 y 方向的中部重金配有五根直径十六毫米的三级钢，就是三维图中这种黄色的钢筋。其中标注第四行代表的是短柱位置的孤金，孤金是直径为十的一级钢，后边的一百五杠三百代表的是杯口处按一百五十毫米间距进行布置，杯口外按 按照三百毫米间距进行布置。其中标注最后一行中的这个 s、 n 表示的是杯口顶部的钢筋布置，所以最后一行的意思是在独立基础杯口顶部每侧布置两根直径为十的三级钢。这就是这个高杯口独立基础的实图，你学会了吗？

欢迎进来的朋友，今天我们学习下杯口独立基础，杯口独立基础中间有一个凹槽，主要放置玉质的混凝土柱或者是钢柱。我们看一下 b 阶界是什么意思，第一个 b 界就代表杯口独立基础，第三个界就代表接行， 连起来就是接行杯口独立技术。二十一就是他的代号为二十一号，一千八代表杯口的深度是一千八百毫米，二百五是代表杯口底部的扣度是二百五十毫米。第一个四百代表低阶的高度是四百毫米，第二个四百 代表第二阶的高度是四百毫米，三百代表第三阶的高度是三百毫米。 b 打头的代表是该基础的底部钢筋网片， x 项的钢筋是三级钢，直径为十六，间距为一百五。 y 项的钢筋是三级缸，直径为十六，间距为一百五。而 t 打头的 表示该顶部钢筋网片 x 项的钢筋是三级钢，直径为十六，间距为一百五。外向的钢筋为三级钢，直径为十六，间距也是一百五。基底标高是负的二点十五米， 表示该独立基础底部的标高为负的二点四五米。殴打头的表示该独立基础。短柱的钢筋信息，四根三级二十的钢筋，四，该柱的四根角筋， 五根三级十六的钢筋表示 x 的重金，一共有五根，对称布置一共有十根，这个地方五根三级十六的是歪向的重金一侧有五根，对称布置一共就有十根，这个地方就是固精的信息三级钢直径为十毫米，间距为一百毫米。 sn 打透了就表示该短住顶部的钢筋网片，他的一侧一共有两根三级十二的钢筋，一共有四侧，总共的根数就有八根。

大家好，我们本次讲的是我们第二节的内容杯口独立基础的评法表示，我是丹山， 我们本次的内容就是我们杯口独立基础的评法表示方法。首先我们先来看一个杯口独立基础的，这是我们的一个例子啊，上一讲的时候我们也看了这个，这是我们一个杯口独立基础的三维的这个图形， 然后这个图形的话表示的是我们这种杯口基础啊，这是我们杯口基础的一个应用，是我们的这个一个钢结构的一个，这个玉质的一个钢结构，然后他的一个现场的安装。 本来这部分杯口独立基础呢，一般来说在我们以往我们不作为一个重点我来讲解啊，只是一个介绍。但是现在呢，因为我们现在建筑市场的不断发展，我们先是开始有了这种 装配式的建筑，我觉得如果随着装配式建筑的逐渐的应用起来的话，杯口型独立基础他的适用范围肯定会更广一些，大家的使用可能会更多一些。所以根据这个形式呢，我本次就把这个杯口独立基础呢，我们也作为一项专门的内容来进行讲解啊。 这个的话就是他以前的一种应用，你看他上坡的话，他是一个钢结构，如果是我们现在的装配式建筑的话，我们就是一个玉质的混凝土构建了哈，或者一个钢混凝土的构建等等。然后在我们现场这个线胶完成的杯口型独立基础的话，他有一个安装，就是我们这个杯口独立基础的这样的一个应用。 那么我们也是看一下这个上一节我们也看过啊，对背后独立基础的话，他也是有两种形状的，他也是有一个接型的和一个坡型的这两种形状的表示他的这个 竖向结面竖向尺寸啊，也是这种 hev 叉，然后他的一个这样的表示方法， 这个是对应的话这张图纸，这个三维图对应的就是我们的一个坡型的一个独立基础，就是我们的杯口型的独立基础啊。然后接行的话，大家其实可以根据这个图形的话，自己在脑海里想象一下他的这个三维图形， 这个整个是做建筑行业的话，我们应该有一个空间立体的想象能力哈，这种概念，这种能力如何通过一个平面的图形，他的一些表示方法，然后将他的这个立体图形在我们的头脑里进行还原哈。这个对话就是我们的一个颇形的杯口形成的基础。 那么跟上一讲一样，我们也是将图集中所有跟我们杯口这个独立基础他有关的平面书写的一些内容呢，我们进行了 摘录，摘录下来这个重点内容我们集中学习。对于其他的这些内容呢，我也是跟大家就是说还是这样的要求，就是你们如果把这部分内容全部都学会了以后呢，你可以去阅读一下其他部分内容，然后进行补充。因因为呢就是我们这个图集不仅是对我们这个预算要进行适用的， 我们这个呢整个的是我们的施工，我们的设计都要用，所以其中有一些部分内容呢，与我们目前来使用是无关的啊。当我们在初步进行学习的时候，我们先学习这个 会跟我们这个实际应用有关的，然后我们学有余力的情况下，我们可以将图集进行一个通读，然后对图集整个的一个了解，一个提高。这个我是建议的哈。但是从初步开始的话，我们先学习这些对我们有用的内容。首先我们 背后独立基础呢，他只有一种助写方式，他只有平面助写的方式啊，他没有这个平面助写方式，他的平面助写方式呢，也是分为集中标注，原位标注。这个经过上一讲我们的学习的话，我觉得我们每个人应该现在脑海里都应该先有了这个概念啊， 现在可以做一个复习，再一次巩固一下我们刚才学的这个概念啊。集中标注和原位标注。然后集中标注分为什么呢？分为 b 柱内容、选注内容。 备注内容呢，是三项选注内容呢，是两项选注内容什么时候适用呢？选注内容就是在有特殊情况的时候使用，如果没有特殊情况呢，我们这个选注内容是可以没有的，可以只有必注的这三项内容啊。 然后原位标注呢，就是我们的独立基础的平面尺寸。这个其实是跟我们最先开始我们的独立基础的话是一样的。首先 看 b 组内容基础编号，基础编号的话，我们在上一讲我们也已经讲过了，在我们的一张表上我们看过了啊。独立基础呢，分为独普通独立基础和杯口型独立基础。 然后他们都是由编号和代号组成的。我们的杯口型的独立基础呢，我们的编号是什么呢？啊，我们就是这个杯基，杯口型的独立基础啊，杯基他的这个前头的首字母，首字大写， 然后他的这个下标，这个 g 的话就是比较是接行的，然后 p 的话就是比较是拖行的。然后后面呢就是他的这个序号编号，这个序号，这个零一零二零三等等啊，这样一个序号。 然后呢，他的洁面舒像尺寸，他的这个基础编号呢，我们在上一讲我们已经进行过介绍，这里呢我们就不再进行专门的介绍了，就是他跟这个普通独立基础的话是没有任何 区别的啊，就不做具体的介绍了。我们就直接来看这第二项洁面舒像尺寸， 然后他的洁面书香尺寸。我们看杯口独立基础啊，他的图集上是如何去规定的，当基础为接行洁面时，书香尺寸分为两组，一组表达杯口内。哎，这个的话我们看这个跟我们上一个我们的独立基础表达是不一样的哈，为什么？因为他这有一个杯口。 这个的话，我们上一个独立基础的话，我们是没有这个杯口的，我们只有这个一接两接三接哈，这个接行。那么我们看还有一组表达杯口内，另一组表达杯口外，两组尺寸逗号分隔助写为 a 零 a 一 h e h r h 三。啊整当中这个这个呢啊，我们上一次独立基础我们已经学过了， 这个我们就有人一定了解 h 一 h 二表达是什么呢啊，知道表达的是他每一阶的这种高度， 那么他的顺序呢？从下往上对这个呢，就是我们上一个讲我们要学习的内容啊，本次我们再一看的话，我们还可以进行一个复习啊，接行的是这样表示。那么我们看一下他的另一部分没有学过的内容呢，就是这个杯口内 a 零 a 一。 首先我们看 a 零 a 一指的是什么？看这张图上的表示，我们知道啊， a 零表示的是这个杯口高度， b 一呢，表示的是杯口底到基础底的这个高度。好他的那这样一看的话，就知道他的顺序是什么，他的顺序就是从上往下，正好跟我们这个顺序呢是反着来的，我们是从下往上，然后他是从下往上，那么他们之间呢，就是用逗号分隔。所以说这样的话 就是跟我们上一讲的这个独立基础的表示方法就有了一定的有了一定的区别啊，大家应该又知道他的共性，又知道他的区别，才能够在我们的实际工作中将这这两部分内容呢进行一下区分。这样的话就是我把他的 一些区分点写在这里啊。大家现在在我们再强化一下记忆。杯口内的标注呢，是从上往下啊，先写杯口， 然后再写这个杯口底部到基础底部这样一个尺寸。然后外部呢就跟我们的独立基础是一样的哈，是从下往上， h 一， h 二 h 三，这是一个接行的啊， 接行的。那么坡型的呢？坡型的话就是也是这样的。根据我们刚才我们独立基础学习呢，我们也是这样的， h 一 h 二， h 三， h 二呢，只不过是它 h 二，它表达的是一个这样的， 就是有坡的这个界面。那么这个 h 三呢？在我们原来我们那个坡型独立基础的话，我们是没有这一块的，因为我们没有这一块的这个啊，这也是我们独立基础杯口独立基础它的一个特色。 所以说我们如果是我们普通的坡型的独立基础的话，我们就没有这一块，我们如果是我们一个坡型的话，就知道 h 我们就截止了上面呢就是我们的柱子了啊，然后这个的话，因为我们是一个杯口的，上面他会有一段杯壁啊，这样一个 一个尺寸构造，所以说我们以后的话，在区分的时候就知道杯口型了。坡型的话只不过是接行，他如果是三接的话，他这个中间是一接，那么当他是坡型的话，这个就是他坡型的这段的垂直的这种投影的高度啊，这就是他的表示方法。 那么看下回这个东西是个什么东西啊，跟这个有一点区别呢，但是又很像，他叫什么？我们看一下他的这个名字啊，叫高杯口独立基础 啊，这个是坡型洁面的高杯口独立基础，这个呢是接型洁面的高杯口独立基础。什么叫高杯口？你看一下他们的具体的区别。 当我们的杯口的底部的这个高度要高于我们的这个接的这种高度的时候啊，就在这个我们的独立基础的最上级，这个形成了一个这样的短柱，这样的话这个就叫高杯口。 当我们的杯口的这个底部的高度落在了我们的杯口型会或者我们接行的这个独立基础的这个紧接之下的时候，这个就叫杯口独立基础，当他高于这个接的时候啊， 包括这个坡型的，当他高于这个坡的时候呢，他就叫高杯口独立基础。所以说这是我们杯口独立基础的一个特殊的形式，他称为高杯口度的形式。 正因为他这种特殊的形式，所以说他有很多方面他的他的这个约定呢，他的钢筋构成呢，跟我们这种普通的杯口独立基础呢，他有一定的区别。所以在后面的话，我们会逐渐的进行介绍。 这里我们就先知道这样一个概念哈。我们有一种另一种不同的，就叫高杯口的独立基础。高 高杯口。他的高杯口如何区分呢？就是他这个杯口里面的高度要高于我们的这个接行的上一阶最上一阶的这个高度，所以他称为高杯口度的基础啊。这是我们介绍了一个最新的一个概念啊，除了接行的杯口 口型的这种独立基础之外呢，还有个高杯口型的独立基础。那我们看看完书像洁面尺寸以后，这就是我们的第二部分，我们的洁面书像尺寸哈，虽说他这个是高杯口的，但是他的标注方式是一样的哈， 只是说他这个 a 零 a 一，他还是这样标的。那么就是看的话，我们就看当 a 零小于我们的 h 三的时候，就是高杯口的啊， 当 a 零大于 h 三的时候呢，那么我们就是普通的杯口独立基础。从这样一个尺寸上，我们也可以对这个高杯口和杯口的话进行一个区分啊。 他虽然他这个形状有一些古怪啊，有一些奇特，但是他的标注方法是一样的，仍然是 a 零 a 一 h 一 h 二 h 三啊。那么我们也是他的第二部分 b 种内容呢，洁面竖向尺寸呢？也是这样， 无论它是普通杯口的还是高杯口的，它的标注形式都是一样的啊， a 零 a 一，逗号分隔，然后 h 一 h 二，然后斜杠 h 三啊等等这样一个尺寸。这是它的洁面竖向尺寸的一个标注。 那我们看的第三项地图内容啊，配金，他是如何进行标注的？首先我们看杯口独立基础啊，这个不是高杯口啊，这个杯口独立基础呢，他有哪些配金？首先这个底部配金，底部配金，我们刚才在讲独立基础的时候呢，我们已经知道了哈， 他的这个标准方式，他是 b， 表示他的下部钢筋哈，这是底部配金，他跟独立基础是一样的。我们也来再回顾一下这个内容哈。 b 表示的下部钢筋，然后冒号 x 项的钢筋，外项的钢筋。当 x 项和 外向的钢筋表达的是一样的时候呢，我们就用 s m 的 y， 然后表达他的这个钢筋的组成啊，这是他的一个顶部同独立基础。所以我们就不再进行专门的介绍了哈。 介绍完一遍，第二遍呢，我们可以进行一个巩固，然后我们就不再一直在我们的课堂上在讲，浪费大家的时间。 那么他跟这个独立基础不一样的有什么？他有一个顶部焊接钢筋网，然后他的表示方法。我们看一下这个图集上是怎么表示的啊？ 铸写杯口独立基础，顶部焊接钢筋哦，以 sn 打头，首先它的这个表示 sn 啊，你看底部的话我们用 b， 那上部有的话我们用 t， 然后杯口独立基础呢，这个顶部呢，我们用 sn 打头，然后铸写杯口顶部焊接 钢筋嘛，个边钢筋，然后 sn 呢，他这个就直接写啊，首先他的构成是根数，这个二呢就是根数，然后这个中间这个符号呢是级别，这个是三级，然后直径，然后这个是十四， 所以说这个就是他的一个表示方法，他直接写没有逗号，然后呢也没有他的这个逗号了，没有他的冒号了，那么这些内容哈，就直接写 sn， 然后他的根数，然后他的钢筋级别，钢筋直径。 那么我们在介绍独立基础的时候啊，我们有一个双柱的或者多柱的一个独立基础杯口有没有呢？也有。为什么会有这种独立基础呢？是因为我们在设计我们的这个整个结构的时候，有的时候我们的两个柱之间的柱距很近，所以说柱 距很近的时候，当我们的两个独立基础去设置的话，他们会有重叠。为了正好更好的有这种收礼方式呢，我们就将这两个柱子的独立基础设置在了一起，所以我们就有了双柱的独立基础。 那么这个上部钢筋同样的适用于我们双杯口独立基础顶部含金钢精华，他们的区别在哪里呢？区别就是我们双杯口的时候，我们会有一个杯壁， 在这个中间杯壁的位置呢，我们会有其他的配件啊，但是我们顶部钢筋网是一样的，就是在这个中间，所有他的这个边缘位置，杯口的边缘位置，我们都要相同的配置。钢筋， 这是我们一个钢筋配置形式啊，无论是对于我们单杯口的还是双杯口的这种独立杯口独立基础的话，我们都要有这个上部顶部焊接钢 钢筋网，它的表示呢是用 sn 表示，然后根数即便是静的这样的一个表示方法。 那么对于高杯口呢哈，同样我们也是有这样的一个高杯口，双杯口高杯口的独立基础呢，也有也有这样一个焊机方向金了哈，但是对于高杯口呢，我刚才就介绍过啊，它是一个很特殊的构建，它呢还除了我们刚才介绍的这个杯口独立基础 所有的这些钢筋之外呢，哈，他有底部钢筋，然后他也有底部钢筋，那么他还会有他特殊的一个钢筋，特殊的是什么钢筋？就是他短柱配筋。什么叫短柱啊？短柱的话，就是他在这个上面所形成的这一个 像很短的，像一个柱子一样的啊，包括他的杯口站立的这个短柱，这个的话为什么要有这一块呢？

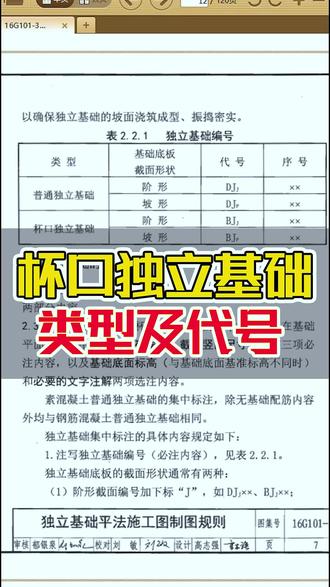

大家好，我们一块来认识一下另外的一种独立基础类型，杯口式独立基础，他和我们普通的独立基础最大的区别在于在我们的读机上边有像样的杯口，这种我们称之为杯口独立基础， 用大写字母 bg 表示。但是呢，对于我们杯口独立基础来讲，它还有两种区别，阶梯的和坡式的，分别用小写字母 g 和 p 表示。 也就是说，对于我们的普通独立基础来讲，这种形成的台阶的还是说坡式的？如果是坡式的，后边加上一个小写字母 p， 如果是阶梯的，我们后边加上一个小写字母 g， 它分别的代码名称 b g g 和 b g， p 表示。

a a 零 a 代表的是我们杯口的尺寸， h h 二 h 三代表我们阶梯的。我们来看一下这边，在我们这边首先他有杯口，描述的是我们杯口，杯口到底部和我们 h h 二相关的高度， b 代表我们的底部金 x 方向， y 方向， x 方向， y 方向。 o 呢代表的是我们带短柱的部分的配金。 sn 是我们杯口杯壁的这个地方，我们来看一下 o 前边的是我们的脚部，中间的 b 边一侧，后边的 h 边一侧，下边的这个是我们对应的孤金，也就是在我们的这个里边还是围绕着我们一圈的重金和我们对应的孤金。 s n 代表的是在我们顶部这个杯壁的地方我们放置有相的重金，大家学会了吗？想要了解更多的建筑知识，大家不要忘了点赞加关注哦！

今天我们来看一下图中的杯口型独立基础应该怎样去看，像这种的基础一般是使用在钢结构的工业建筑、 车间和厂房之类的地下基础，这里的 bgp 它指的就是杯口型独立基础， ea 是这个基础的编号， 我们还是先来看一下这个基础的三维图，看完之后呢，会比较容易理解。我们平面图中看到的独立基础，做完之后就是这个样子， 我们从外观上去看，他是有着三个台阶中间的，这里他就是杯口的位置， 这里的杯口他其实跟我们喝水的水杯差不多，他有着一定的深度。在这个基础做完之后，钢结构中的钢柱会插入这里， 你的杯口，这里的幺四五零。斜杠，幺八五零，他指的是这里这个水杯的深度 和他底部底板的厚度。我们看一下这个基础的泡面图，幺四五零呢，他指的就是这里这个杯的深度，他是一千四百五十毫米。 幺八五零，他指的是这个杯往下的这个底板厚度，他是幺八五零毫米。后边的这个三百三百两千七，他指的是 外边第一个台阶的高度，他是三百毫米，第二个台阶也是三百毫米，第三个台阶他是两千七百毫米。幺四五零。斜杠，幺八五零，他指的是从杯口顶部到 底部的高度。三百三百两千七，他指的也是从杯口顶部到底部的高度。就是说呢这个基础的种高度，他是幺八五零加上幺四五零，或者说是三百加三百加两千七， 幺四五零加上幺八五零，他是三米三，三百加三百加两米七，他也是三米三，这个杯口型独立基础他的总高度就是三点三米。 我们再看一下这里的基础底标高他是负的三点七米，底标高是负的三点七米，基础的高度他是三点三米，那么三点七米减去这个三点三米， 这个基础的顶标高，他就是负的零点四米。喜欢的朋友双击加关注。

大家好，那对于我们杯口独立基础他的配金来讲，有什么样的特点呢？对于普通的这种杯口独立基础来讲，他的配金形式和我们普通的独立基础一致，也是在他的底部去放着 x、 y 方向的 相关配金形成的呢。我们来结合于平法，在我们的杯口独立基础的这一块，也是在他的底部形成 x 项和 y 方向的配金，等同于普通的独立基础，大家看懂了吗？

你知道图纸中的这个杯口独立基础怎么看吗？我们结合基础的钢筋模型来看一看。首先其中标注中的第一行这个 b、 g 代表的是杯口独立基础的意思，后边这个小写的基表示的是阶型的意思，就是三维图中这样的台阶后边的这个五就是这个独立基础在图纸中的序号。 后边的四百五杠，一百五指的是杯口独立基础的内部尺寸，这个四百五指的是这里的深度，这个一百五指的是这里的厚度。 后边三个二百表示的是从下到上每个台阶的高度。第一个二百指的是最下面这个台阶的高度，第二个二百指的是中间台阶的高度。最后这个二百指的是最上边这个台阶的高度。 其中标注中的第二行这个 b 代表的是底部的意思， x 和 y 指的是两个方向，图纸中通常从左到右是 x 方向，从下到上是 y 方向，这里表示的就是独立基础的底部钢筋网片。 x 方向的钢筋是直径十四的三级钢，间距一百毫米，不 一根，也就是三维图纸中这种蓝色的钢筋。底部外方向的钢筋是直径十四的三级钢，间距二百毫米，布置一根就是三维图中这种黄色的钢筋了。那其中标注中的最后一行这个 s、 n 表示的是什么意思呢？ 其实他表示的就是杯口的钢筋布置，所以最后一行的意思是在独立基础杯口顶部每侧布置两根直径十二的三级钢。这就是这个杯口独立基础的识图了，你学会了吗？

你知道图纸中的这个杯口独立基础怎么看吗？我们结合基础的钢筋模型来看一看。首先其中标注中的第一行这个 b、 g 代表的是杯口独立基础的意思，后边这个小写的基表示的是阶型的意思，就是三维图中这样的台阶后边的这个五就是这个独立基础在图纸中的序号。 后边的四百五杠，一百五指的是杯口独立基础的内部尺寸，这个四百五指的是这里的深度，这个一百五指的是这里的厚度。 后边三个二百表示的是从下到上每个台阶的高度。第一个二百指的是最下面这个台阶的高度，第二个二百指的是中间台阶的高度。最后这个二百指的是最上边这个台阶的高度。 其中标注中的第二行这个 b 代表的是底部的意思， x 和 y 指的是两个方向，图纸中通常从左到右是 x 方向，从下到上是 y 方向，这里表示的就是独立基础的底部钢筋网片。 x 方向的钢筋是直径十四的三级钢，间距一百毫米，不 一根，也就是三维图纸中这种蓝色的钢筋。底部外方向的钢筋是直径十四的三级钢，间距二百毫米，布置一根就是三维图中这种黄色的钢筋了。那其中标注中的最后一行这个 s、 n 表示的是什么意思呢？ 其实他表示的就是杯口的钢筋布置，所以最后一行的意思是在独立基础杯口顶部每侧布置两根直径十二的三级钢。这就是这个杯口独立基础的识图了，你学会了吗？
