监控工程宝使用方法

大家好，我是非洲落地老高，这期视频主要给大家讲解这个工程宝。呃，工程宝的视频分两期讲，第一期讲啊，最基础的一些应用，第二期讲一些扩展方面的应用。呃，大家买这个工程宝大部分用来就是说 安装监控的时候调试角度编号，呃，比较方便，然后比较省 省人工，节省成本。如果没有工程宝的话，接到大啊中中型大型监控的话，你装好监控的话啊，你角度啊，没办法第一时间调好， 然后需要安装完了之后再来发时间来调整角度，这样浪费的时间比较多。嗯，还有一个 这个啊，维修的时候摄像头啊，用这个的话，一个人啊可以很轻松很很快很简单的找出啊。是摄像头坏了还是线路问题还是供电问题？ 因为这个有呃， dc 纱布供电，然后也有漂移供电，然后现在我来讲一下它最大的一个缺点啊，最大的一个不方便， 就是在哪里呢？就是重置密码，除了海康啊这个搜索工具有一个重置密码，搜索出来摄像头之后点重置密码，然后操作和电脑差不多，需要配合手机公众号来 完成这个重置密码，但是他还有点不好，好像是超过几台之后，呃，需要改时间才可以重置， 没有电脑方便，其他牌子的摄像头都没有办法重置密码，就说你当不知道密码的情况下，还是要电脑去加密码啊。重置，这就是他最不方便的一个地方。 我们现在讲他一些最基础的功能，因为，呃，市面上的大部分的工程宝啊，都是网络通代工的。那我这台也是网络通的，然后加了这个巡线仪的功能，我们平时呃 就是海康大阀，因为网络通的主要经历呃都是在海康大阀上面。呃，海康大阀的工具呃 bug 比较少，呃实验性还是比 比较强的。那调角度啊，编号啊，大问题是没有的。如果是你是除了海康大发之外的摄像头，他有可能搜索不到，因为 网络通的经历没在这方面，所以说第三方的摄像头的话可以用这个 ip 摄像头测试。呃 o off 协议啊，他可以搜索到啊，可以跨网端搜索，然后默认释放，他是打开呃，十二伏还有 poe 的这个工具打开， 然后就是如果你要是 dc 供电的话，这里可以看得到功率，所以说有些呃朋友啊，想测试一下摄像头的功率 啊， dc 这里就可以看得到啊，现在每一节上都是零网啊，然后用 pu 一供电也可以看得到功率，还可以在 其他地方看啊，这里这里看就比较方便，还可以看到一二三六供电还是四五七八供电。然后摄像头啊的功率 还可以测试一下啊，小于三安的，小于三安的十二伏供电的设备可以测他们的功率电流大小。 呃，还一个就是这里提供了一个阿斯斯夫的直流，就是你可以来测试海滩大法的阿斯斯夫交流的球技， 这是直流海康大发啊，球机的话可以用来这个测试。嗯，虽然海康大发的那个呃大笨的球机 是二十四伏供电的交流，但是呃二十四伏交流供电的球机可以用二十伏到三十五伏之间的直流都是可以呃用的，所以可以用耐这个测试。

ip 摄像机测试 p o e 摄像机测试时，摄像机接入工程宝顶部 p o e 供电接口。注意，如果是摄像机直连工程宝的情况，工程宝一定要设置为静态。 对于不支持 p o e 供电的摄像机，我们可以用十二伏供电配件中的十二伏转换线， 小的一头连接工程宝上十二伏三 a 输出接口，大的一头接到摄像机进行供电。 点击 ip 摄像机测试功能，打开程序时，仪表自动开启 poe 供电，页面显示当前 po 周一供电电压和功率。界面上提示摄像机正在启动时，可能会搜索到非实际设置的摄像机 ip， 此时关闭弹窗，等待摄像机启动完毕即可。 页面显示当前网络连接速率、信号质量、上传下载速率、 poe 信息后的方框，勾选后退出 ip 摄像机测试界面。 poe 供电持续开启， 不勾选时， 退出程序后的 poe 供电将自动关闭。摄像机启动完毕后，自动搜索出 ip 地址播放图像。 当提示用户名或密码错误时，点击登出，将密码修改为摄像机正确的密码后重新登录，再点击 ip 地址即可播放摄像机图像。 点击下一步跳转至 onvif， 可进行 ip 地址、通道名称修改等更多操作。点击顶部修改 ip， 海康、大华这类摄像机可以支持跨网段修改， ip 修改完成后，点击应用保存更改， 重新刷新列表。 ip 地址修改成功。 点击 menu 菜单可进行更多设置，如影像、视频时间、用户设置等。返回视频直播，可重新查看实时画面。 点击底部菜单可进行拍照、录像、音频检测、摄像机通达名称生成测试报告等操作。

今天让我们来看一下海康威士的这款工程宝，如何去快速的去激活一个摄像头，让他出头像，我们给他上电，然后给他插上网线，这边是接的是摄像机，我们打开海康威士的工程宝，点击海康测试工具， 这边就会发现一个未激活的摄像机，我们选择激活，确定密码也可以自己修改，这下已经激活成功，我们点这里的播放， 看一下有没有出这个监控画面，这下一个监控画面他就出来了。

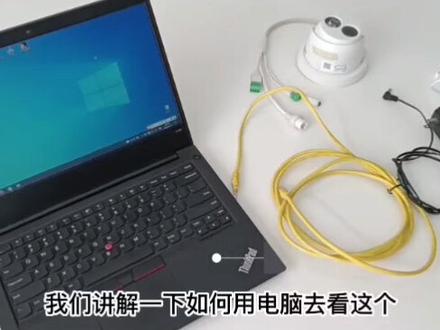

摄像机调试电脑 bs 工程保 好，我们讲解一下如何用电脑去看这个监控视频，那么我们准备准备呢，是一条网线，一个监控，还有我们还要给他准备个供电线，因为这个是必须的啊， 那么我们现在演示一下，现在呢我们把线接在一起，那么电流线跟这个摄像头结账，那么网线呢也要跟这个摄像头接在一起，那么我们接着电脑看一下， 好，相比刚才我们电脑操作呢，我们用这个工程保 操作是不是更加的快捷呢？那么点开我们这个工程宝，那么准备好了一条网线，我们把它呢接入我们工程宝的一个烂口，一个 poe 供电口，那么网线呢也接入我们的这个摄像头， 打开我们的相应的测试工具，那么点击一个叫 ip 测试工具的一个软件，此时呢摄像头已经正常空电了，我们可以看到这个摄像头的灯呢是在启动的， 那么这个 ip 相机测试这个界面呢，我们也可以显示出呢当前的一个网口信息， 那么这个图像呢上方呢有一个摄像机机正在启动，那么稍等一下，他那个机器呃正在一个供电的一个协议启动中。 好，此时呢我们看到了一个 ip 地址啊，这个就是一个摄像头的一个 happy 地址，那么我们点击一下这个 ip 地址啊，还没有启动完成啊，我们重新再点击试一下， 好，看到我们右下方呢有一个图片预览框，这里呢我们就已经启动完成了， 那么我们像刚才那样电脑呢要操作去配置这个摄像头的 ip 啊，其他一些设置，那么我们如何进行呢？我们看到这个视频的右下方有一个叫下一步的一个按钮啊，我们点击一下， 只是呢他会自动帮我们跳至这一个。呃，预览球界面，我们看到左下角呢有一个叫 menu 的菜单栏呢，我们点一下 menu 菜单栏， 那么找到我们这个网络设置，那么我们这个网络设置呢，就是配置的显示的这一个摄像头的一个应有的这个配置的一个 ip 和网关这些。呃基本参数信息，那么我们可以这个参数信息呢进行修改，那么进行应用，那么这个摄像头呢？相应呢我们也配置成功了， 那么我们用这个摄像头呢？呃，用我们工程宝是更加的方便，比电脑呢更加的快捷的。

今天继续讲解工程宝的网络工具使用，现在新版工程宝都有两个版本的网络工具，先看看旧版本的， 打开之后界面是这样，一般常用就是拼功能和 ip 地址扫描，很快就可以扫描出 ip， 最后面这里会显示一些厂家品牌信息。新版本叫高级网络工具， 打开之后界面是这样的，网络设置可以设置 ip 地址， ip 地址扫描会多一个图形界面，显示 图形界面会比列表模式 更为直观，已经占用地址显示绿色，空闲 ip 地址显示灰色， 如果有 ip 冲突，地址会显示红色，方便我们快速的找到有问题的 ip 地址。客运功能界面不一样，使用方法都一样，设置好 ip 地址发包大小以及次数，点击开始测试就行了。 下面我讲一下实际运用，为了方便大家理解，我特地画了一个简易图纸， 故障就是网络卡顿很慢，几乎瘫痪状态。先来看网络结构， 一个企业级路由器，一个录像机，一个 poe 交换机， poe 交换机带了三个 ip 面板和八个摄像头，核心交换机带了一些电脑和傻瓜交换机， 傻瓜交换机下面又带了很多台电脑，现在的情况就是除了前台两台电脑可以上网，其他电脑都不能上网。 ip 面板 wifi 速度也是很慢，电信小哥上门来检测过，电信宽带没有不能上网的电脑，表现为获取不到 ip 地址，手动设置主路由器网段地址， 依然无法上网。更为奇怪的是，整个 个网络里面最多只能两台电脑上网，第三台电脑死活无法上网，可以上网的电脑网速也很慢，看到这里大家可以猜一猜是什么问题， 把你的想法打到评论区或者弹幕上，看到这里基本就可以排除电脑和宽带问题， 我在想是 ip 冲突又或者病毒木马导致。这个时候我在机柜这边重启了整个机柜的设备，然后去电脑旁边重新获取一下地址，看看会不会有什么惊喜。重启之后依然还是无法上网， 但是电脑居然获取到一个七点一号段的 ip 地址，而主路由是五点一的号段地址。很明显这个局域网里面肯定有 有个老六，现在就是用工程宝把这个老六找出来就好了。具体方法我们下期再见！欢迎点赞评论加关注！

啊，很久没有发视频了啊，今天我来发一下这个新款的这个工程包， 这个新款的工程宝，然后这个验电笔是加钱配的啊，他这个是一套，那么这个一套呢？都等于这个巡线仪加一个工程宝，加一个这个啊，这是一个接手机的当显示作用的，这边是 admi 高清接口，然后这边插到手机上装一个 app 可以显示啊，可以的，是让手机当显示器，那么这个的话 不但抵这个，还要多一个 poe 直接供电啊，还多一个微接啊，这里还多一个微接啊，然后他巡线完成就可以可以直接兑现，这个还是很方便啊，这两 整个我都之前都单独做个视频，这就不多讲了啊。然后我来看一下这个，今天讲一下这个。首先呢他这个界面要大很多啊，这个界面要大很多， 然后呢他的一些工具就很多啊，海康啊，大华呀，华为啊等等啊，都有啊，天地伟业啊啊，天时通等等都有。 然后这个我们首先来讲一下啊，他这个 pv 供电啊， pv 供电他直接的，然后他有十二伏的供电也是有的， 他这个比那个就方便，这个他只有一个十二伏啊，这个只有一个十二伏啊，这个是没有变音的。然后这个巡线的话啊，巡完线之后可以直接在分机上兑现啊，就说我就不用再，如果是 这个的话，我巡线巡完了之后，我得跑到另外一边去把主机上面打的对线的打，我再来对这条线，而这个的话，他就可以直接巡完线之后，然后直接直接对线啊，为大家演示一下， 要拿一条网线过来，嗯，打到这个 我们现这个数字行线仪，打开数字行线仪之后呢，他这里就会显示看见没有，这一到八，让我们把它拔掉啊。嗯，他就是，然后我们插上 他这个地方，他就会显示拔掉，嗯，插上这这这个就可以测试水晶头啊，这个一到八 发的水晶是好的，然后我们拿这个水晶，拿这个腹肌去 啊，去巡线啊，我们找到这条线了，我们找到这条线了，然后我们直接可以把这个另外的一头绳子插到这个上面，然后就可以显这边就可以显示这个线是直通还是交叉还是怎么的。 比如说找过来，找过来，找到这里，哎，找到世界的线，我们把这个直接插到插到这边 啊，直接插到这里，那么他就会显示，而且下面也会显示看到没有，这是千兆直通啊，千兆直通，那么主机那边也也会显示，主机这边也会显示千兆直通。那这个线就是对的， 可以直接兑现了，你就不用像之前的那那个巡线仪的话，我还得去改一下，把巡线改成巡线，把对线啊，把巡线改成对线，然后我再来对，再来找啊，这个就方便很多 啊。还有他这个主机副机都可以测试水晶头好坏啊？主机的测试水晶头，我问一下，我们测试一下腹肌怎么怎么测试这个水晶头，然后他这里有个魔术，这一个魔术把它按一下， 他这个水晶头通断，看见没有？他八个都亮着，就证证证明这八个水晶头是好的。如果说你某一条线没加好，他就不会掉啊，你现在把它拔掉，拔掉他就不会亮了，看一下他两边都可以测试水晶头啊，两边都可以直接看， 直接看这个直通交叉百兆千兆啊，他直接就可以了，这个很方便，这个比那个巡线仪功能还要强大。然后 他里面的测试工具很多啊，我就说了刚才看了的什么海康、大华呀、华为啊，这些都有啊。他这个是个 poe 供电，看到没，他会显示 poe 打开零网啊。我们先找一个，找一个海康的吧， 要看没有他这个 pv 大概四点三万哈，已经找到一个了，因为我们这是一个海康的摄像头，我们点击这个海康这个工具 到这个摄像头我已经激活了的啊，激活的他等一下这个地方也可以看得到 pv 的瓦数 算是一下。然后他这个地方是带灯的啊，带这个你就知道到底这个摄像头有没有启动起来，我灯不亮，那肯定就没有启动起来，灯再亮再闪，这就没有，有，有数据过来了。 嗯，你就收到这个摄像头，幺二的一个摄像头，你点击播放， 那我们就可以调整角度，这个看到，而且这个有声音， 就比如说我们在调整角度啊，把这个摄像头角度调好，对吧？共同保单。第一个作用就调角度，然后修开 ip 地址， 修改 ip， 然后修改通道的名称啊，他这里改 ip， 这里有修改 ip， 有批量的改都可以啊，让我们修改个 ip， 这都可以改啊，我们把它改成三点， 改成三点五五吧，随便改一个，完成确定他就他刷新之后就改成三点五五了，刷新一下， 这已经三点五五了， 这是然后修改通道名称，这个你们可以改， 之前他这个通道名字是一个测试的。嗯，我们随便改一个，改一个测试幺二三吧。嗯，测试幺二三完成确定， 那他就改成测试幺二三了。嗯，这个通道名称就改好了，测试幺二三。嗯，说这个很方便啊，很方便的。这个 这个对对焦可能不大好。对，可能看不到清楚，你看三点五五，这个你刚才 你改的三点五五，这个他这里也可以出图，看见没啊？而且你刷新之后他其实是只有 三点五五的。三点五五是刚才后面他会显示品牌海康卫视的， 然后这个也可以连无线啊，连无线就是说 wifi 的，像这这个小的之前都可以的啊，这小的这个之前都可以的。这个我就连上 wifi 的啊，然后我们测试一下这个，这个也可以的。我们点开系统设置， 打开这个 wifi 啊，连上 wifi 啊，显示 wifi 连接。连接完了之后我们打开这个测试，看到没有？他都收到好几个啊，我这里总共有四个摄像头啊。点到这个录取上面， 然后我们他显示看没有，这是大华的啊，这里他显示后面是大华的。嗯。然后，呃，这个的话，这是一个天使通的啊，他显示是欧文 vip 啊，这个是天使通的啊。然后我们现在点这个大号测试工具进去，点这个大号， 然后他是三个摄像头，一个录像机，这个 nvr 这个就是录像机啊，这是这是然后这这个这个就是一个，这个是一个四百万的，一个一个 一个四百万的一个球机，然后还有一个幺六二五是一百万的啊。 播放他是可以播放的啊，直接无线啊，他没有，没有没有插任何线啊， 他这个就出来了啊，然后这个里面还有一个天使通的啊，天使通的方案他是其实可以找到的，点点更多更多，然后 他这里上这上面没有了哈，这是大花语。是，然后 qq 这个他是没，这里面没有，然后我们要把它退出去，在这个网络吃吃工具里面 选择这个天生的，嗯，选择这个天生的工具，然后刷新出来 这个轻松方案的啊，他是一个全网通设置轻松的啊，我们可以改一下通道名称啊，我们试一下 把它改成改成后门吧啊？后门打个一上去吧，后门一啊，然后完成确定 该修改成功了，我们播放看一下那个后门一看到没有，这个就该修改，修改成功了， 修个 ip 也是可以的，这就不掩饰了，这修个 ip 直接就一样的啊，这面改了就可以了。然后 如果说你不知道他是什么方案的啊？有的摄像头，比如说我这里拿一个这个摄像头，我也不知道他是什么方案的，我来看一下能不能够修改到他的 ip 啊，或者说他的他的同名称，因为我也不知道他是什么方案的啊，他既不踩开，也不是大滑，也不是什么都不是啊。 我们用这个工程宝来看一下能不能够修改 ip 啊？修改的同等名称，看，我们现在已经连胜了啊，这个红外灯已经亮了， 然后这个刷新一下，我们把 wifi 先关了，你先把 wifi 先关了，不然他要收到 wifi 上的摄像头， 然后这个摄像头已经搜出了，但是这个他不是海康，也不是大华，这个看到没有，他都搜不出来的啊。因为他不是海康，也不是大华，什么都不是。 我这一排的都试过了啊，用这个试一下。嗯嗯，看试一下这个，这个能登上，能不能登上啊？看一下。 登录失败啊。这个登不上，那我们怎么办呢？这个时候我们， 嗯啊，这个他是直接出图了啊，这下面是直接突出了，但是这个我们比如说要去修改他的 ip， 用什么？他直接出图了啊？这是直接突出的， 怎么办呢？我也不知道他这个密码，也不知道什么东西，这个是很清楚的，然后我们就 用这个工具去啊，这个极速的，这个 on f， 这个人都看到没啊？这个已经出来了啊，现在他端口好头像已经出来了。然后我们点这个，我们先改一个，改个网络设置， 现在的 ip 地址是幺点二幺七，对吧？我们把它改成 改成二零吧，改成幺点二零，完成，看能不能改啊。 好，请刷新啊，他提示成功了，再刷新一下，哎，已经改成幺零二零了，看到没有？这里已经是 幺点二零了，这也显示同样。然后我们再改一下那个 osd， 就是改一下他的那个通道名称啊，把这个通道名称改一下，他默认这个通道名称，再改一下， 前面改一个。呃，测试测试，打点数字一二三上去啊，改成这个测试一二三完成，看能不能改啊。确定。 哎，这个已经变了，看看。所以用这个方法我们也也可以给他修改掉他的 ip， 修修修改掉他的通道名称啊，我就不知道这个是什么方案的情况下，你也可以啊，这个三百万的声音他是很清晰的啊，给大家看一下 这个三百，我的摄像头很清晰的。好的，嗯，那今天就讲到这了吧，然后如果有什么问题啊，有什么 要那个的话，你就在评论区吧，如果你觉得好的话，你就长按一下啊，长按一下。强烈推荐一下。然后这个 vj 他这个是在哪里呢？ vj 跟 sd 脉输出是在哪里呢？ 在这里面啊，他这里面有个位置不敢去卖输入。然后你把录像机的那个微接线插到这里，或者说高清线插到这里，他就会显示啊，但又现在是无信号输入啊， 这个他就顶这三个了啊。啊，好的，今天就到这里了啊，拜拜。
