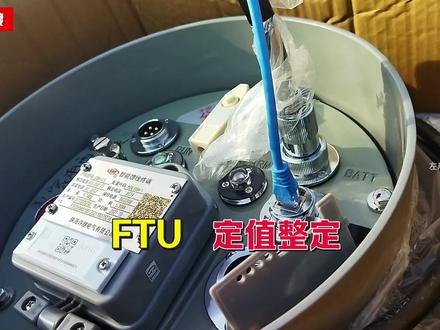

电线杆上的这种智能窥线终端如何进行定制整定呢? 智能窥线终端也就是我们通常所说的 ftu, 它是用来控制电线杆上的这些高压大开关的,也可以说 ftu 就是这些大开关的大脑。 要实现对 ft 六定值的整定,首先我们需要在设备投入运行之前计算出相关的定值来。定值的计算需要根据开关需要设置的保护类型进行逐一计算。 高压开关所具有的保护功能一般会应对相间短路故障的。相间过流保护分为过流一段、过流二段和过流三段保护,也有的会具有应对单相接地故障的零续保护,一般具有零续一段保护和 零序二段保护,当然了,有的也具有小电流保护功能,通过零序电压定制的设定实现接地故障的确认。 以上无论是相间的过流保护还是零序保护以及小电流保护,都是通过人工计算得到定值的方式输入 ft 六来实现的。 定制的获得需要有专业的人员来进行计算,计算的时候不单需要这台开关下方整个线路的诸如类型、长度、粗细等参数,而且还需要线路所接待的诸如变压器容量,特别是接待的容量最大的变压器的容量参数信息。 当然了,单单对于接待单一客户变压器的用于分解功能的高压开关来说,定值的计算相对需要的参数量比较少,难度 低。但是对于安装在线路中间的大开关来说,所需要的线路参数量非常的大,无论是计算的难度还是计算得到结果的准确性都是需要非常严谨的 定制计算完成之后,在现场调试的阶段就需要用笔记本电脑与 ftu 建立通信联系,在终端的下方有专门用于连接笔记本的以太网口或者维护串形接口。 在定值整定之前,我们需要特别注意,要将面板上面的 s 为压板退出,方可进行下一步操作。 在维护软件的界面,可以根据开关的类型选择好分界开关或者是分段开关,投入相关的保护告警或者出口。接下来就是要进行定值输入了, 一般的开关都是具有相见过流保护功能的,所以最先需要对此定值进行输入。一般在维护软件的界面选择定值,然后选择过流一二、三段定值及相关的延时进行输入,然后完成下发和固化操作。 如果高压开关需要零续保护或者小电流保护,同样也是在维护软件的界面选择定值,然后选择相应的零续保护或者是零续电压定值接地故障确认的时间进行整定, 最后完成下发和固化操作。定值录入完毕之后,最后要记得一定要将 f a 压板进行投入。

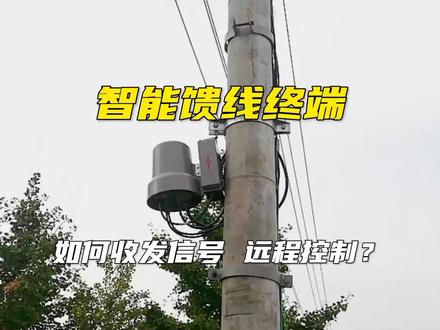

什么是智能窥线终端呢?他是如何收发信号,如何实现远程控制的呢?我们经常会看到电杆上方有这样的大开关,他就是注上分界开关,开关下方会有一个中照式模样的大铁帽子, 他就是智能溃线终端,简称 ft 六,他是分界开关的智能控制器。那么他是如何收发开关信号和实线远程控制的呢?仔细看这张图,他是终端背面的引下线接线线。怎么会这么多呀?怎么看呀? 不要急,咱这就逐一详细讲解。这些线可分为四类,一类是交流电源线,一类是电流输入线,一类是控制信号线,最后一类是直流电源线。 咱先从最简单的说起,你看铁帽子边上靠近电杆的地方,有一个标着红色标记的长方体盒子,他是干什么的呢?仔细看上面的符号,是不是越看越眼熟啊? 对,他就是我们物理课上所学的直流电源的符号,我们可以简单的理解为让灯泡发亮的干电池,他就是可充电的直流二十四伏电源,作为终端的后备电源, 以便于在停电的情况下也可以持续提供不少于四小时的电,保证控制器能够完成对开关由分道和再道分的控制和保证通信畅通。 仔细看,这里就是第一根直流电源线,再看里面最粗的那根就是电流输入线,他取自分界 开关内置的电流互感器,一般选用六芯二点五平方的聚滤乙烯护套屏蔽线,用来获取 abc 三相电流以及零蓄电流信号。 那一根较细的是交流电源线,他取自开关上方电压互感器的二次可以获取两对线电压信号。采用四心的一点五平方 rvvp 屏蔽线,最后这一根有两根线,他是控制信号线, 它与分界开关分合闸下方的航空插头相连。一般采用四心一点五平方二 vvp 屏蔽线,用来获取开关分合位置、储能位、储能位置以及控制开关分合 一般采用直流二十四伏电源。以上四类线是实现智能溃线终端与分界开关 信号收发的关键所在。那么他是怎样远程控制的呢?仔细看,中端上方有个转换开关,转换开关一般打到自动挡的位置,下方还有个 gprs 信号,这就是中端向外远程传输信号的通信模块。 通信模块将信号通过公网传到主站,实现主站与开关之间的远程控制。对于智能窥线终端,老铁们还有什么建议和看法,欢迎在评论区进行交流。

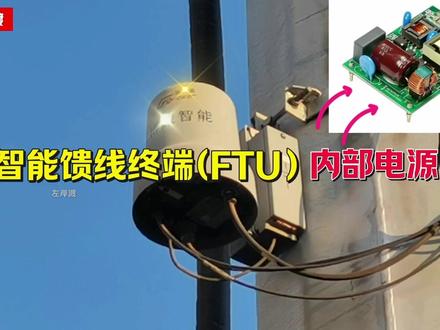

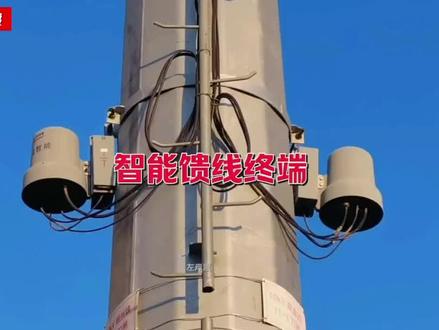

电线杆上为何要安装一个大铁帽子呢?大铁帽子的内部又为何会一闪一闪呢?它的电源来自哪里呢? 我们仔细观察能够发现,在每个装有大铁帽子的电线杆上方都会对应的安装着一台很大的开关,当然了,有的电线杆上会同时安装两台或者多台这样的大开关,那么安装几台开关,一般都会在电线杆的下方就会安装几个这样的大铁帽子。 其实电线杆上安装的这个大铁帽子就是控制上方那个大开关的一个控制器,这个控制器在电工领域的学名为智能窥线终端,也就是说它是一种智能终端控制设备,电工们一般简称它为 ftu。 ftu 作为 开关的控制器,他的电源肯定是来自电线杆上的高压电线,高压电线至少也会有十千伏,这么高的电压是需要进行一步一步的转换,才能够供给 stu 内部的设备所使用。 高压电的第一步电压的转化就是通过这里的这个仰角装置完成的,这个装置是一台电压互感器,它可以将一次的十千伏电压转化为两百二十伏或者是一百伏引入到 ftu 的内部。 当然了,刚刚进入 stu 的这个电仍然是交流电,交流电会首先进入一个充电电源模块,完成电的交织流转换, 转化出来的直流电一般是四十八伏左右,这个电其实还并不够稳定,并不能够直接供给终端内部的电子元器件使用, 还特别需要安装一种专门的开关电源,对这个直流电在进行优化和再分配, 这就是一种专门为各种配电终端设计的专用模块电源,它是广州金生阳科技公司所生产,这个模块的电压输入范围超宽,一般十八伏至七十五伏的直流电都可以兼容。 这一款可以兼容二十四伏和四十八伏,电源的转换效率可以高达百分之八十四,隔离电压能够达到三千伏,可以在零下四十度至零上八十五度间可靠运行。同时,电源具有输入欠压保护、输出短路、过压过流保护, 广泛应用于电力配网设备、继电保护设备、数据传输设备、电池驱动设备、通讯设备、分布式 电源系统、混合魔术系统、远程控制系统、工业机器人系统等领域。 ftu 内部的各种电子元件,有了可靠的电源,他们就能够通过获取高压线路上的电流、电压信号,对线路的运行状况进行实时监测。 在正常运行之时, f d 六能够顺利的完成各种信号的采集,并将这些信号传送到配网自动化主站,为主站对线路日常运行状况的研判提供最基础的数据支撑。 当线路出现故障之时, ftu 能够及时对各种类型的故障做出判断,从而决定是否驱动它所控制的大开关,完成跳闸、隔离故障以及故障恢复之后的远程送电等功能。

各位同学大家好,今天我们要完成的实训任务是配电自动化终端 ftu 接线调试任务。 ftu 是装设在溃线开关旁的开关监控装置,属于配电自动化终端的一种,具有遥控、遥性、故障检测等功能, 并与配电自动化主战通信,提供配电系统运行情况和各个参数及 监测控制所需的信息,包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令, 对配电设备进行调节和控制,实现故障定位、故障隔离和非故障区域快速恢复供电功能。 我们特别要注意在接线的时候保证电源总开关已经断开,通信电缆接口与 ftu 端的接口是否匹配,避免损害通信电缆接口。下面我们进行实际操作, ftu 摇测摇性测试二十二、首先进行 ftu 电压信息摇测测试,首先取一组黄、绿、红、黑、棕、蓝六色电缆, 操作完毕。二十三、将黄色接头的一侧接入既保测试仪的 u a 端, 将绿色接头的一侧接入聚宝测试仪的 ub 端,将红色接头的一侧接入聚宝测试仪的 uc 端,将黑色、棕色、蓝色的一侧 接入既保测试仪的 u n 端。 操作完毕。二十四、将黄色接头的另一侧接入端子牌的端口一、 将绿色接头的另一侧接入端子牌的端口三、将红色接头的另一侧接入端子牌的端口 口五、将黑色接头的另一侧接入端子牌的端口二、将棕色接头的另一侧接入端子牌的端口四、 将蓝色接头的另一侧接入端子牌的端口六、检查所有接线是否正确, 操作完毕二十五、打开聚宝测试仪屏幕上的三摇综合测试选项, 选择, u a 电压符值为二百二十伏,角度为零度。 ub 电压扶直为二百二十伏,角度为负一百二十度。 u c 电压幅值为二百二十伏,角度为一百二十度。 操作完毕。二十六、在电脑维护软件菜单栏点击 实时数据选项,选择交流遥测,按下既保测试仪红色 start 斜杠 stop 按钮, 如此时窗口中可以看到电压三倍幽灵的处理值为二百二十伏左右, uab 的处理值为二百二十伏左右, ucb 的处理值为二百二十伏左右。说明电压遥测信息正确。 如果处理之显示异常,请召唤参数后重新查看,完成后可再更换几组数据进行测试。 操作完毕,以上就是本节课的全部内容,谢谢大家!

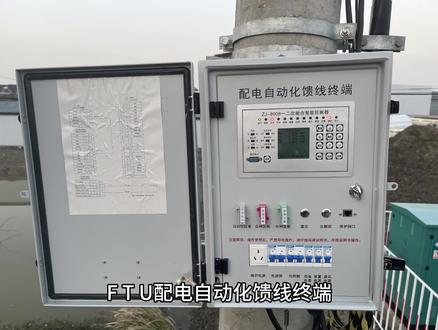

ftu 配电自动化窥陷终端配电开关监控中端,简称 ftu, 俗称电力开门狗或分界开关控制器,具有四遥功能及遥控遥测遥信遥调故障检测功能,并与配电自动化主战通信, 提供配电系统运行情况和各种参数及监测控制所需信息,包括开关状态电能参数镶嵌故障接地故障以及故障时的参数,并执行配电主站下发的命令, 对配电设备进行调节和控制,实现故障定位故障隔离和非故障区域快速恢复供电等功能。

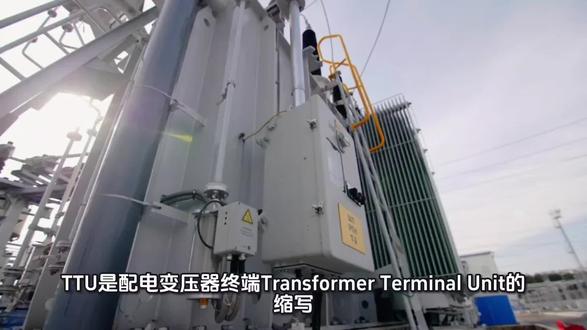

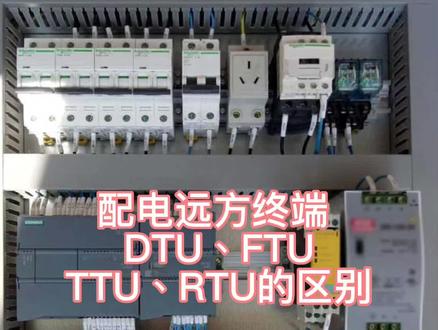

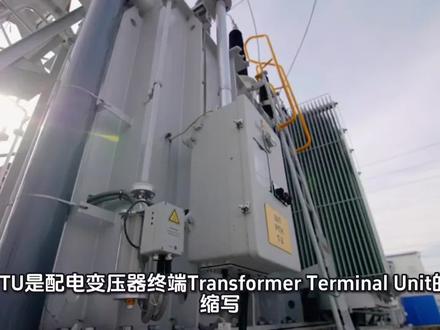

配电远方终端 d t u f t u t t u r t u 的区别 d two distribution terminal unit 配电终端单元用于开闭锁还网柜便电锁的多回路数据采集,包括三相电压、三相电流、有功无功、频率、开关位置等。通讯管理 具有更多回路、更多参数监控管理的能力,并上传至上层。主战功能更强,适应范围更加广泛,地处已经广泛应用于电力、 环保、 led 信息发布、物流、水文、气象等行业领域。 ftu feeder terminal unit 馈献远方终端用于测量馈献的三相参数,包括三相电压、三相电流、 有功无功、频率等。监控保护配电系统中的溃陷与配电自动化主战通信,将信息提供给配电监控主战系统, 执行主战对溃陷及其终端设备的调节和控制。 rtu remote terminal unit 远程终端单元通用于对现场信号、电力设备的监测和控制。 rtu 通常要具有优良的通讯能力和更大的存储容量,适用于更恶劣的温度和湿度环境,提供更多的计算功能。 与常用的可编程控制器 plc 相比,阿处通常具有优良的通讯能力和更大的存储容量,适用于更恶劣的温度和湿度环境,提供更多的计算功能。阿处产品在石油、天然气、水力、电力调度、市政调度等行业 scarda 系统中广泛应用。 ttu transformer terminal unit 配电变压器远方终端用于对配电变压器的信息采集和控制,包括三相电压、三相电流、有功无功、 频率、温度、瓦斯等。它实时监测配电变压器的运行工况,保护变压器的安全运行,调整无功补偿,并能将采集的信息传送到主站或其他的智能装置,提供配电系统运行控制及管理所需的数据。点赞关注,了解更多自动化知识!


大家好,我们今天来介绍一款智能控制器外壳,这款智能控制器外壳呢主要是用于三二及二零上的真空断路器, 这款是呃它的整个壳体,我们来看一下它的壳体的桶身是由挂钩整个的主体来组成的, 现以前呢我们用的一般性是这个型号的面板,这个是我们的桶桶身的面板装里边的一些元器件,电路板等等的航空叉。 啊,这这个盖板上的这个是属于无线通讯盖板,那现在有呃目前进进 来的趋势呢,都是用这一款,我们现在目前有很多的厂家会采用这款第二次融合 合的盖板,然后一二次融合的盖板呢,是有五个孔的面板,还有两个灯坐在上面的面板后面的形状是带铜牌的一个形状的一块面板来组成,我们也而且是采采用无限通讯模块的小盖板。 这 e s 融合的盖板呢,经常性会加这个电池盒一起来使用,这三件为一套整体,要想了解更多请点点赞加关注哦,谢谢。

哈喽,大家好,这里是同店小红心,今天我们来到了自动化北机房,让我们看看里边的小伙伴们在做什么工作吧。 老公,嗯,你在干什么呀?我在进中关啊,那能为我们屏幕前的小伙伴们讲解一下吗?当然可以, 为了实现配网自动化,需要建立 seo 终端通道并接入系统才能实现远程控制的功能。下面就根据工作计划在配网自动化系统中建立相应的通道。 下面咱们要根据终端计划在配网终端管理系统中建立终端通道。首先打开配网终端管理系统, 新建终端通道,依次填写终端名称、终端类别、所属馈献区域、 id, 记录所属应用三、通讯状态,统计所属厂家、所属区域。 填写完成后,点击保存按钮,点击采集通道,修改通道编号并填写 ip, 咱们的配网终端就已经建立完成了,接下来咱们建立他的电量点表, 点击左上角添加新记录,打开 dvi 中迪斯嘎达设备类配网电能量计量点表, 根据计划填写。记两点人称所属窥线关联设备所属通讯终端电压类型、关联线路。下面再配 电能量计量单元表中根据计划维护电能量计量单元名称、所属计量点、 所属亏欠等相关信息。完成以上操作后,再配网终端管理页面选择刚刚新建的终端,单击点号录入方式。一,根据终端所属厂家,在右上角选择模板, 将左侧相对应的设备依次拖入设备名称、配网开关、配网电能量等域中。若保护线路号不唯一,则改唯一勾选修改通道信息,点击清除点号,点击点号生成 勾选,清除被占用点号,点击生成点号,等待刷点结束, 终端点号录入的工作就全部完成了。通过终端点号的正确配置,实现了 ftu 具有远程监控的功能, 也是我们本次 ftu 终端配置点表的核心目标所在。不知道屏幕前的小伙伴们看懂这次终端录入的工作了吗? 如果您有任何问题,可以给我们留言。关注同店小萌新,带你了解更多电力专业技能知识!
